SISTEMI DI AUTOMAZIONE INDUSTRIALE

CT-CR – Operator control room containerizzate

L’Operator control room containerizzata è una soluzione package installabile in qualunque impianto produttivo.

L’Operator control room containerizzata è una soluzione chiavi in mano completamente attrezzata per accogliere l’operatore addetto alla supervisione di un impianto produttivo.
La control room CT-CR:

contiene una o più postazioni SCADA e quadri di comando e controllo
è realizzata con una struttura stand-alone
ha dimensioni conformi agli standard ISO o su misura
è realizzata secondo le specifiche del cliente

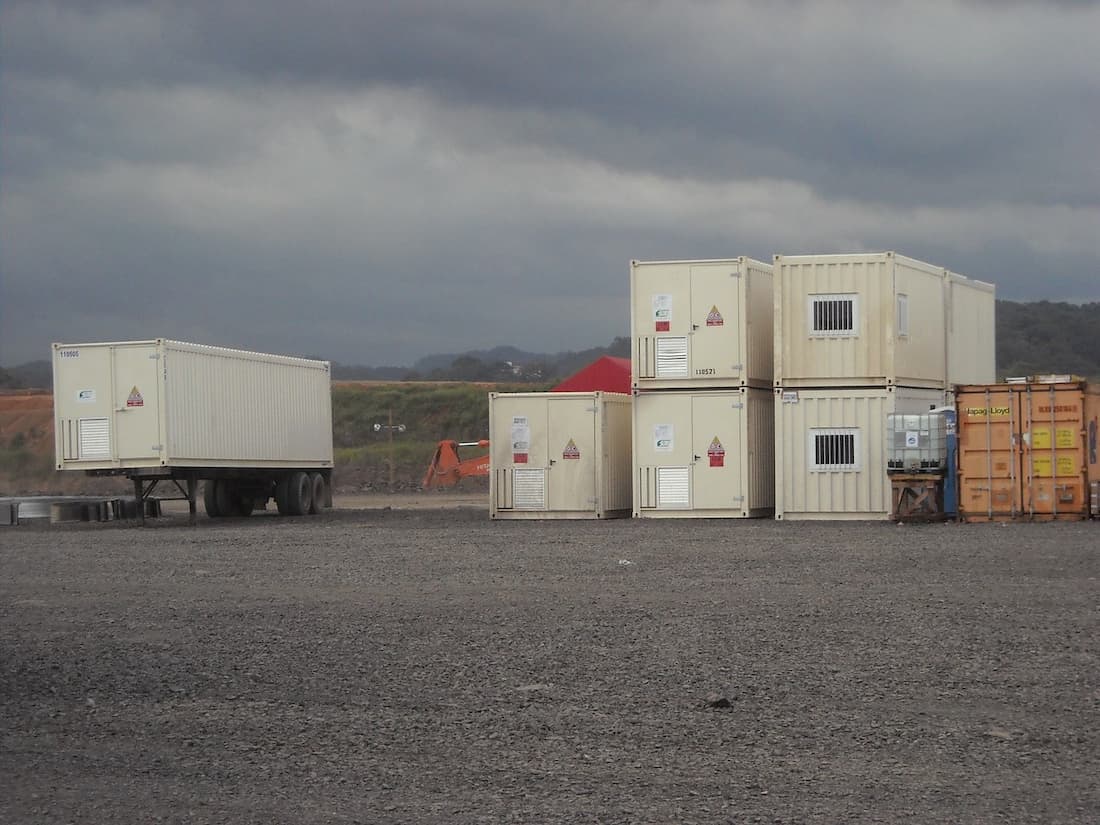

La sala di controllo containerizzata è completa di tutti gli equipaggiamenti ed attrezzature di sicurezza, è pronta all’uso ed idonea per essere installata sia in impianti temporanei che permanenti.

Scheda Tecnica

Gallery fotografica

Normative internazionali e di sicurezza

Le cabine di controllo CT-CR, in base a specifiche esigenze, possono essere dotate di:
– certificato CSC permanente per i trasporti internazionali
– certificati per applicazioni marine ABS/RINA
– certificazioni speciali relative alla tenuta al fuoco e alla struttura meccanica (a richiesta)
– certificazioni specifiche degli apparati tecnologici
I quadri installati al loro interno sono conformi alle normative Internazionali IEC.

Caratteristiche costruttive della sala di controllo containerizzata CT-CR

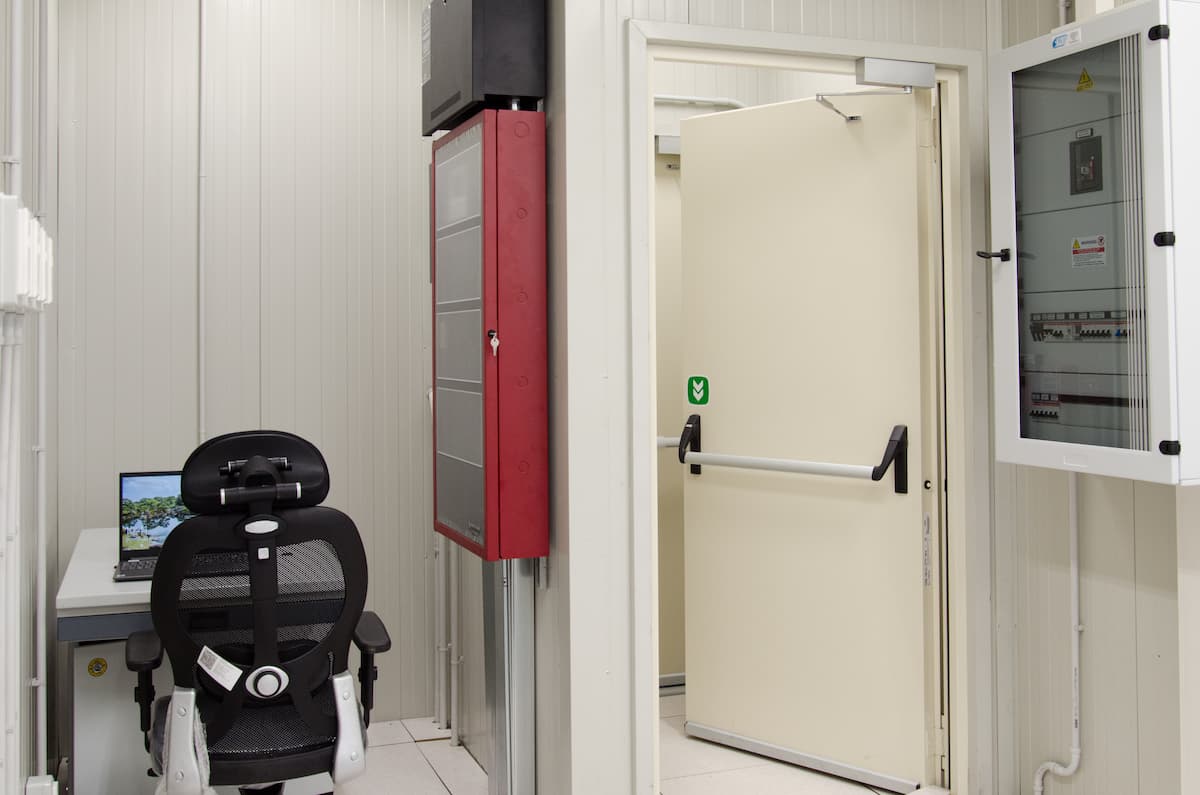

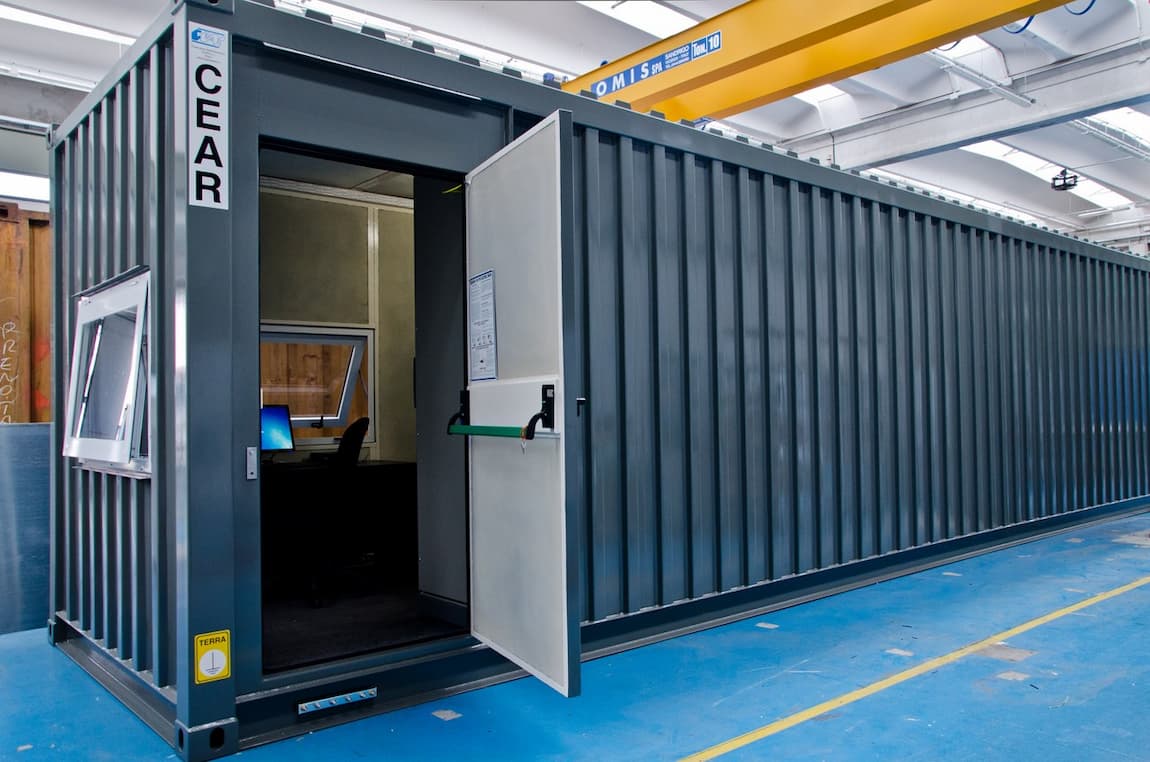

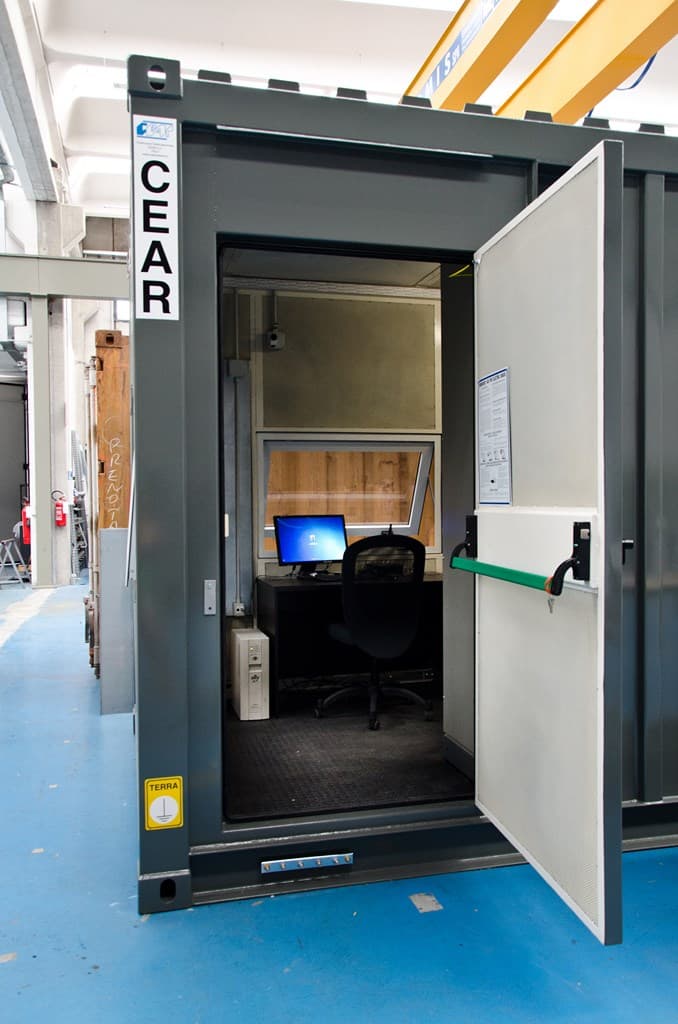

L’operator control room CT-CR, nella sua versione standard, è realizzata con struttura autoportante utile per la movimentazione ed il sollevamento ed è dotata di finestre a doppi vetri rinforzate per agevolare la visione dell’impianto; il tetto e le pareti sono coibentati con materiale termoisolante non propagante l’incendio. Gli accessi sono a mezzo portelloni o porte con 1 o 2 battenti di cui una con maniglione antipanico.

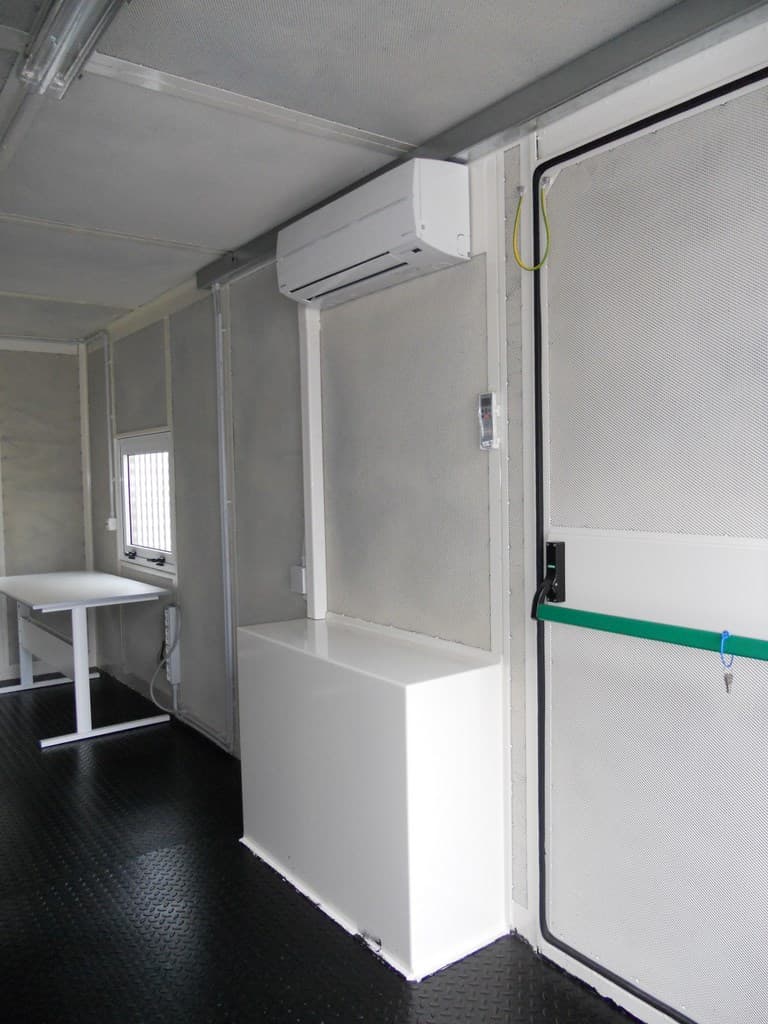

La ventilazione del vano quadri è naturale ma, qualora fosse necessario, in base alle condizioni di esercizio ed ambientali esterne, potrebbe essere installato all’interno della cabina un sistema di ventilazione forzata oppure un sistema di climatizzazione.

Caratteristiche elettriche della cabina di controllo CT-CR

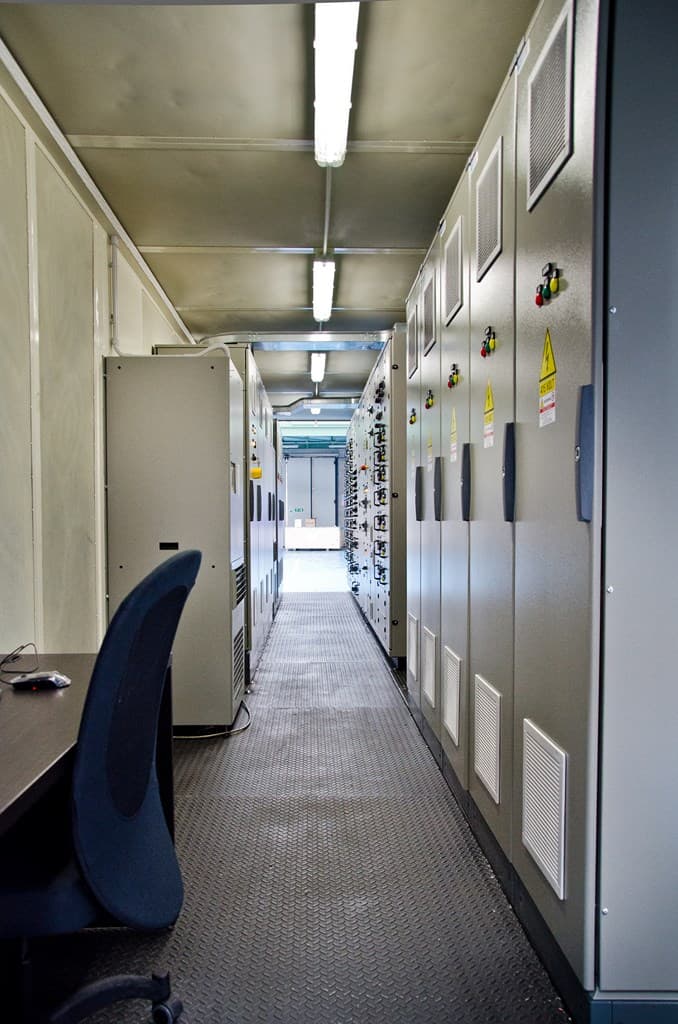

La cabina di comando e controllo CT-CR solitamente può contenere:

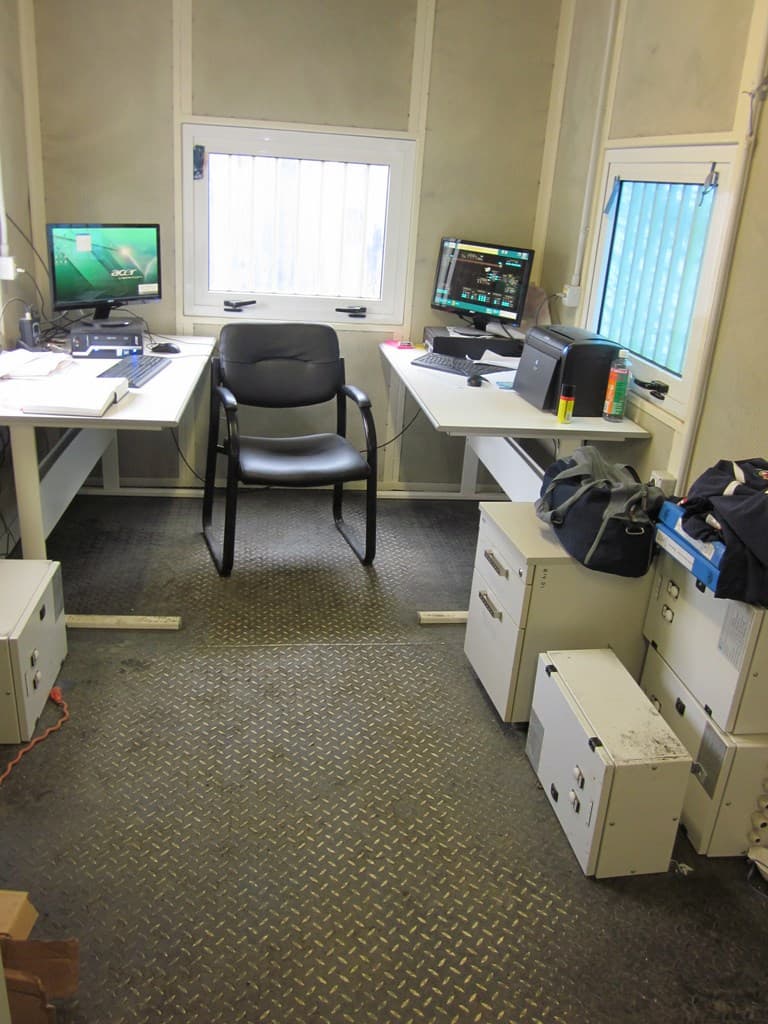

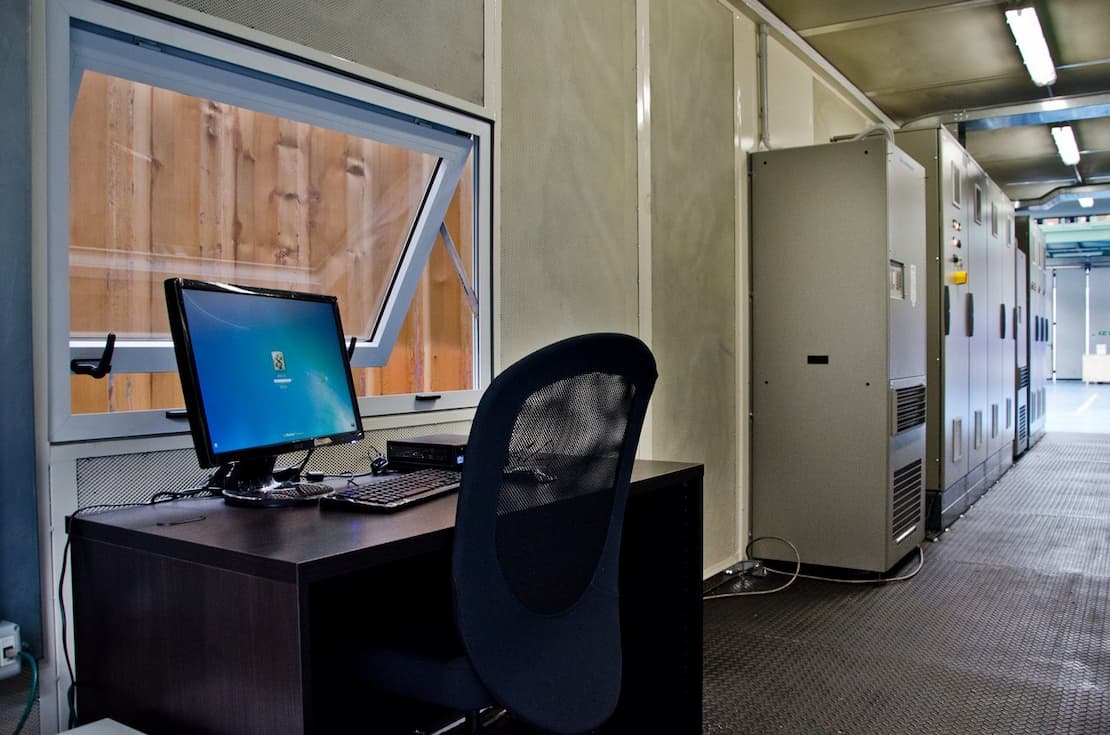

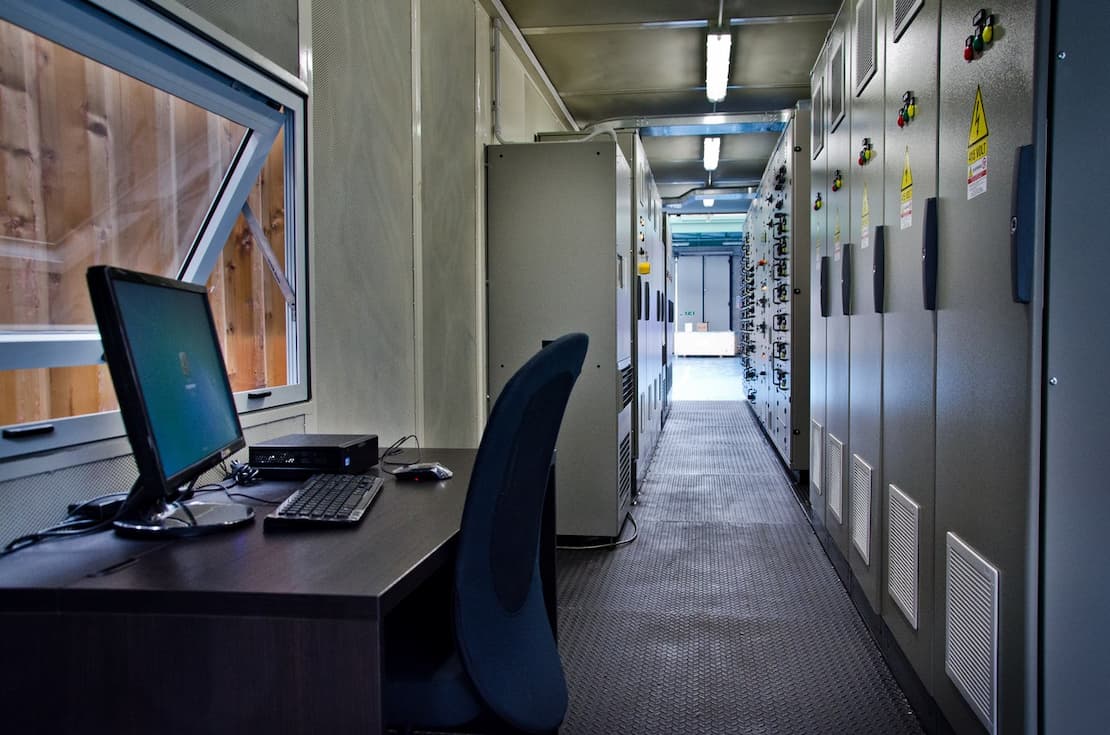

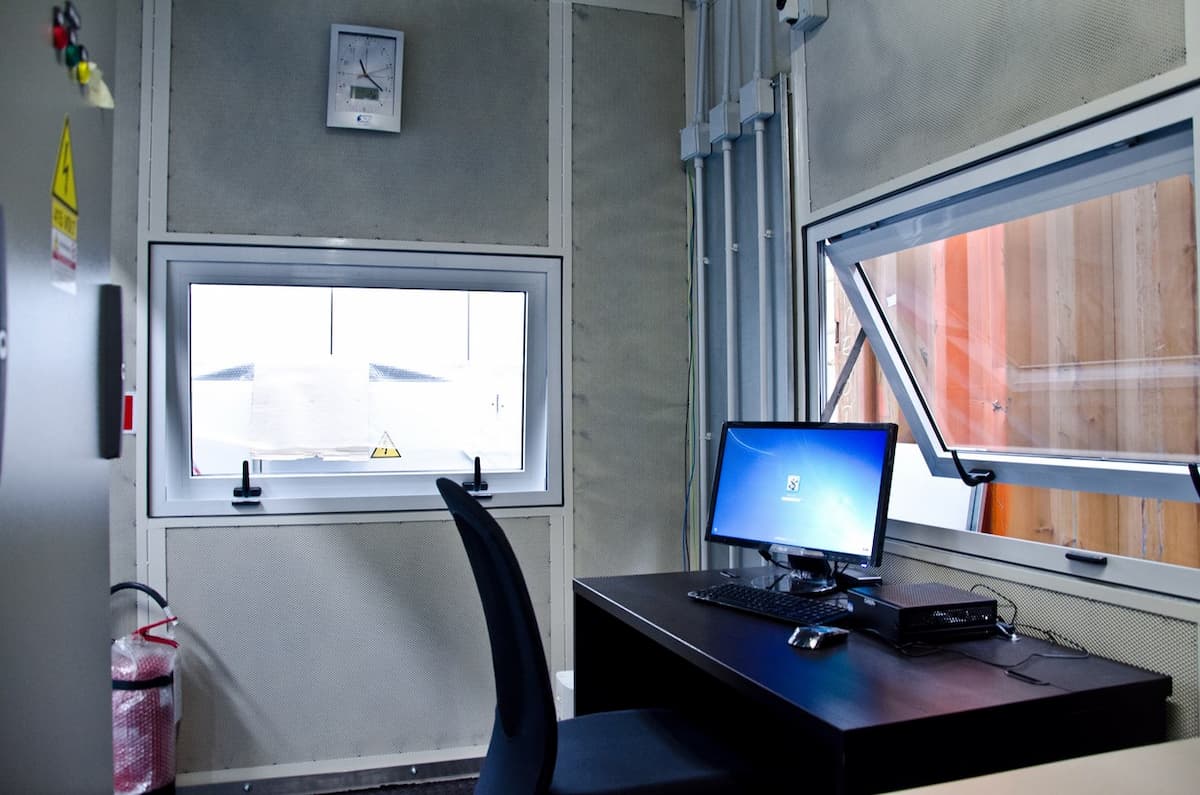

– Una o più postazioni operatore SCADA (composte da scrivania, PC di supervisione, stampante ed accessori a completamento).

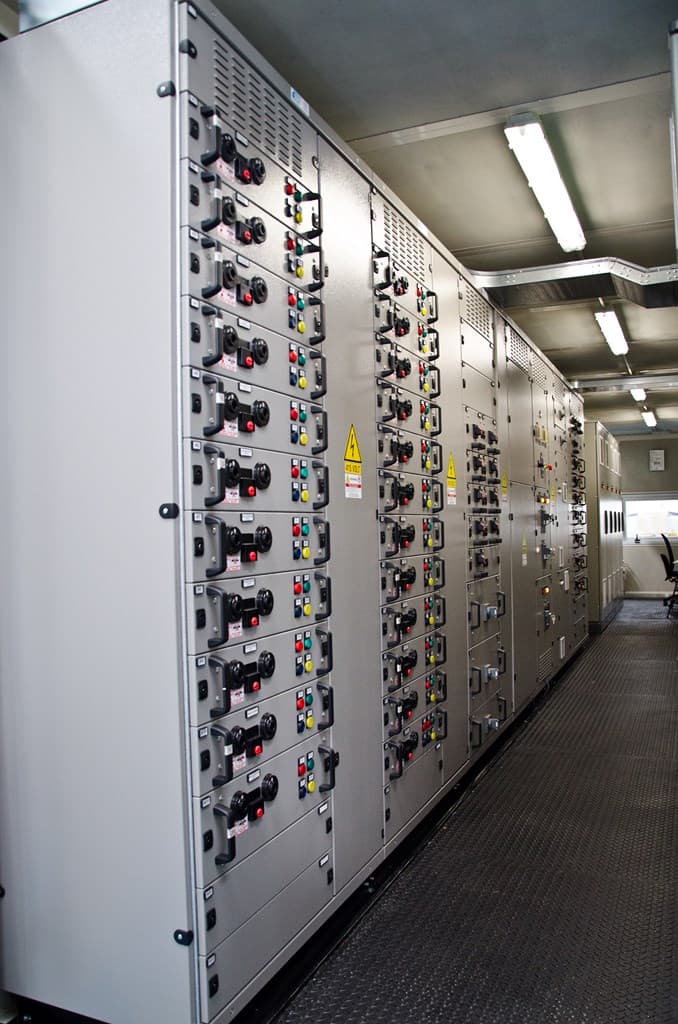

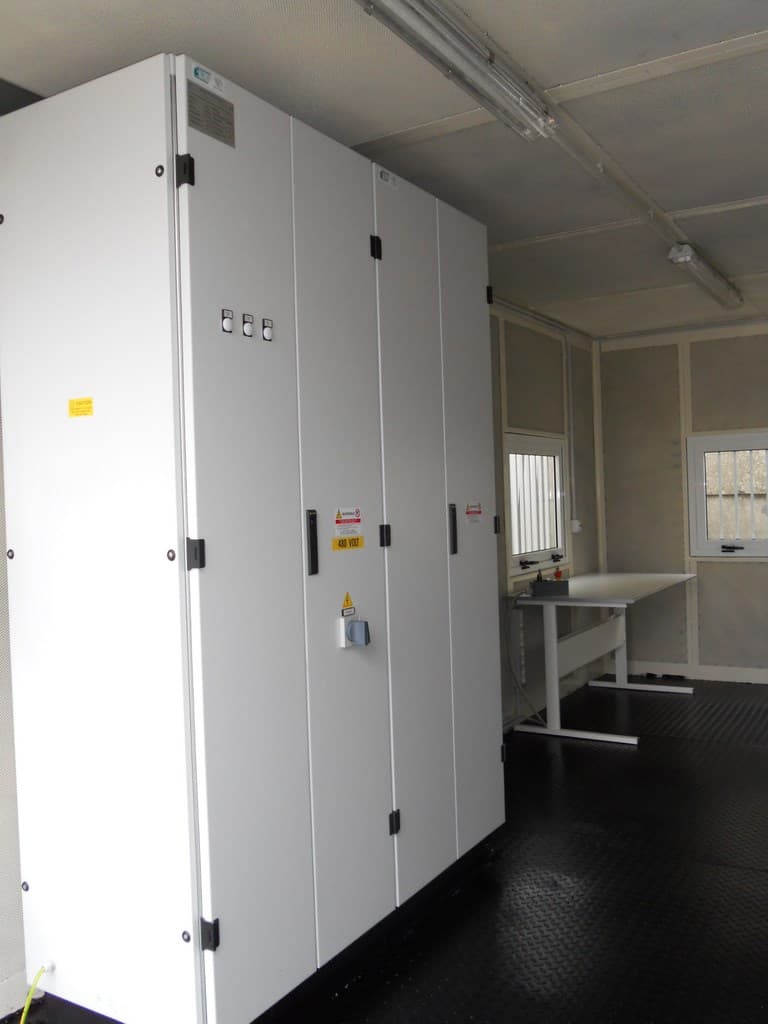

– Il quadro di controllo a PLC (Controllore Logico Programmabile) di interfacciamento con le utenze elettriche ed elettro-strumentali costituenti l’impianto industriale.
– L’equipaggiamento e gli accessori standard sono quelli previsti dalle norme IEC per i quadri di bassa tensione.

Modularità e personalizzazione

– La modularità consente di eseguire modifiche od ampliamenti anche di cabine già in uso.
– Tutte le apparecchiature elettriche ed elettro-strumentali sono già interconnesse e collaudate in fabbrica, pronte per l’uso.
– È possibile eseguire una personalizzazione delle dimensioni, del layout interno e dell’accessoriamento richiesto, fra cui condizionamento e sistema antincendio.
– La sala di controllo è adeguabile alle normative elettriche locali secondo specifiche del cliente.

Caratteristiche tecniche della control room CT-CR containerizzata

DIMENSIONI CONTAINER (ISO) – A richiesta misure fuori standard

Container (piedi)	Lunghezza (mm)	Altezza (mm)	Larghezza (mm)
10	2990	2990	2435
15	4590	2635	2435
20	6055	2635	2435
25	7500	2635	2435
30	9125	2635	2435
40	12190	2635	2435

Condizioni ambientali e di servizio

Temperatura esterna d’esercizio (min/max)	°C	-20 ÷ 50
Irraggiamento	w/mq	500
Velocità massima del vento	Km/h	140
Carico massimo di neve sulla proiezione orizzontale a 1000 m	Kg/mq	220
Severità sismica		AF 5
Grado di protezione esterna	IP	549
