SISTEMI DI AUTOMAZIONE INDUSTRIALE

CT-PC – Cabine containerizzate di comando e controllo

Le cabine containerizzate di comando e controllo sono la soluzione ideale per avere un’immediata installazione in un impianto di automazione industriale.

Richiedi preventivo

La cabina di comando e controllo containerizzata è idonea per essere installata in molteplici impianti produttivi ed industriali, sia temporanei che permanenti.
La cabina di comando e controllo CT-PC:

contiene quadri elettrici di comando e controllo;
ha dimensioni conformi agli standard ISO o su misura;
è realizzata secondo specifica del cliente.

Le cabine di comando e controllo containerizzate sono complete di tutti gli equipaggiamenti ed attrezzature di sicurezza e sono progettate per fornire una soluzione chiavi in mano e pronta all’uso.

Scheda tecnica

Gallery fotografica

Normative internazionali e di sicurezza

Le cabine CT-PC, in base a specifiche esigenze possono essere dotate di:
– certificato CSC permanente per i trasporti internazionali
– certificati per applicazioni marine ABS/RINA
– certificazioni speciali relative alla tenuta al fuoco e alla struttura meccanica (su richiesta)
– certificazioni specifiche degli apparati tecnologici
I quadri installati al loro interno sono conformi alle normative internazionali IEC.

Caratteristiche costruttive della cabina containerizzata CT-PC

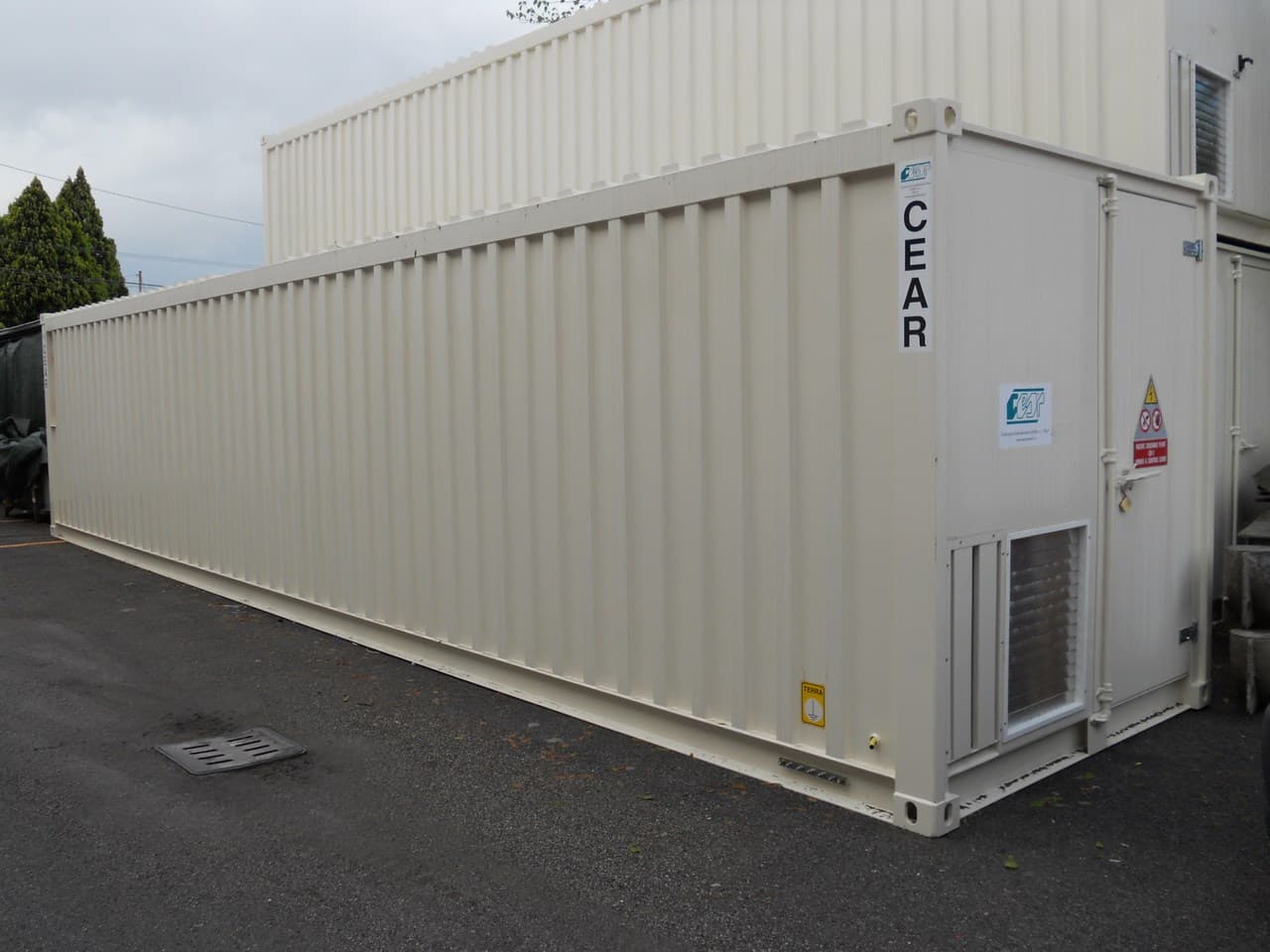

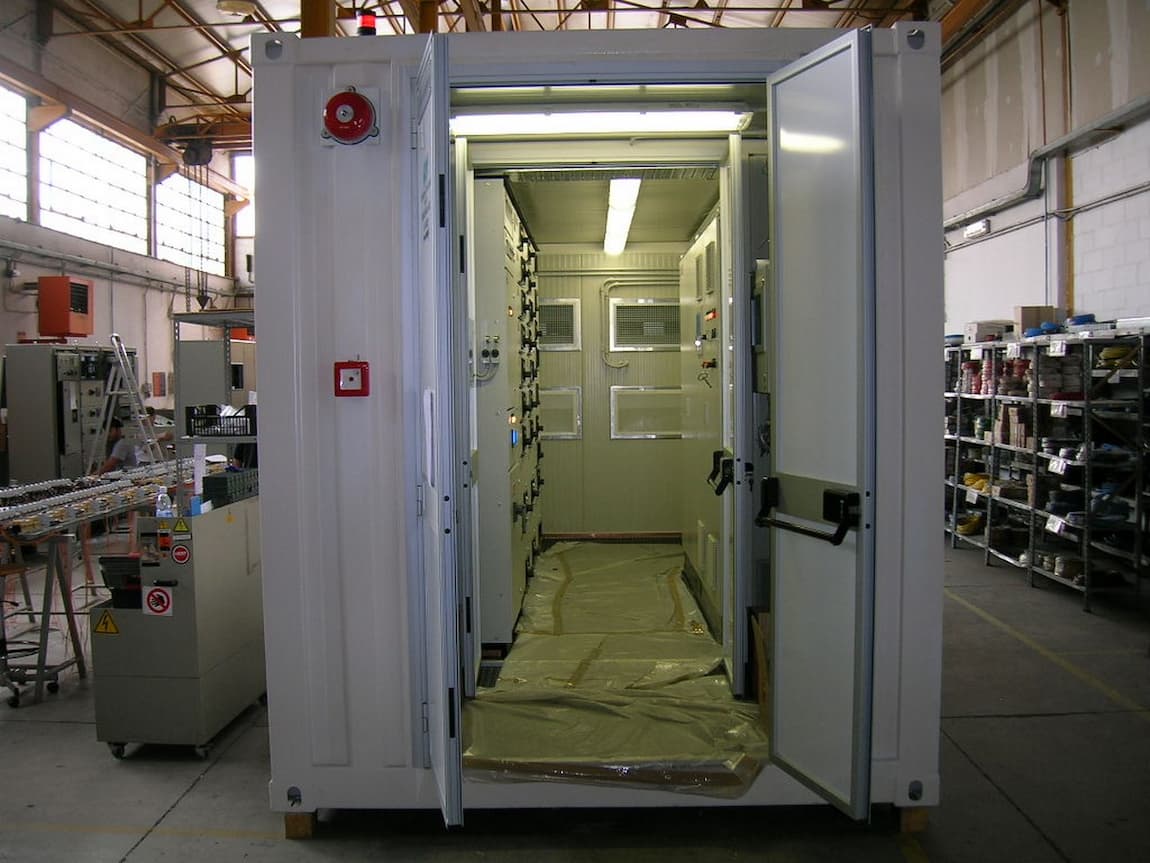

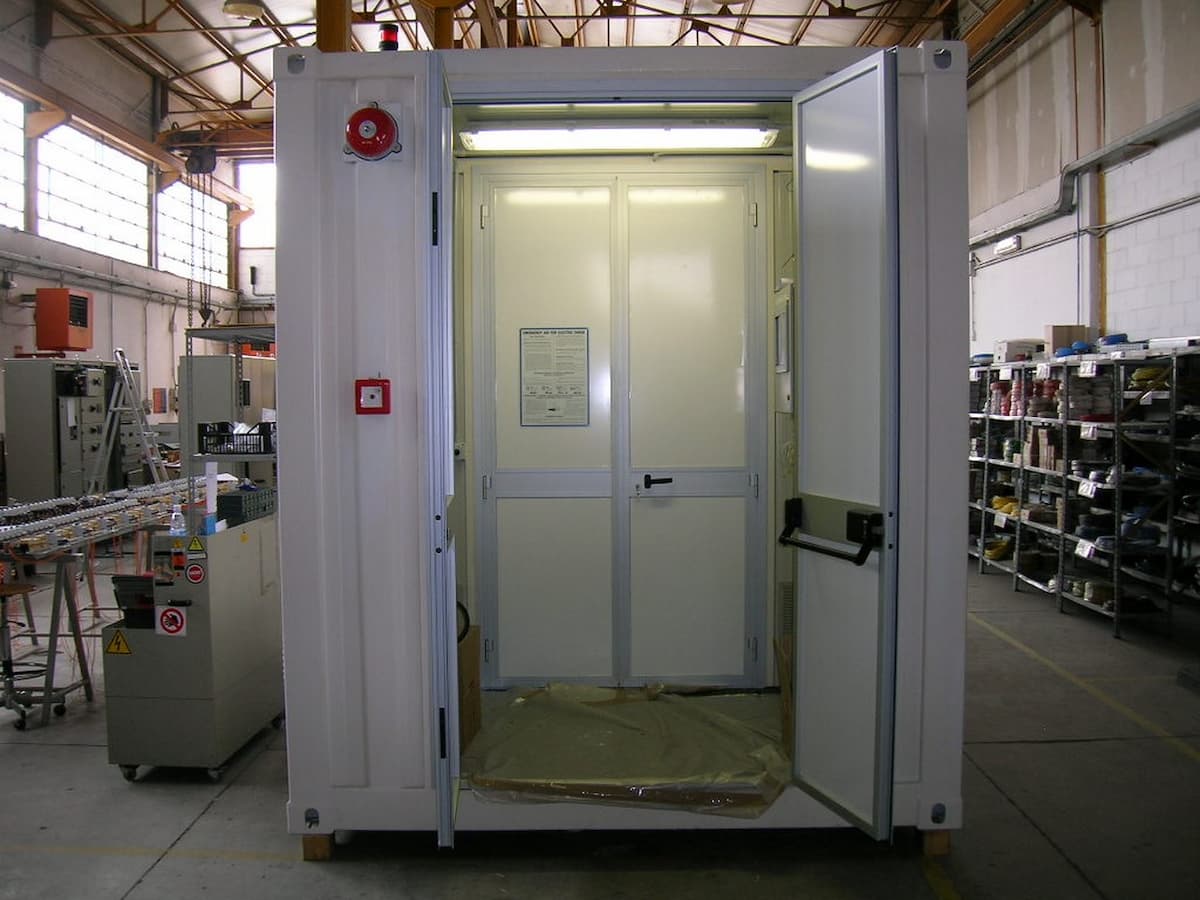

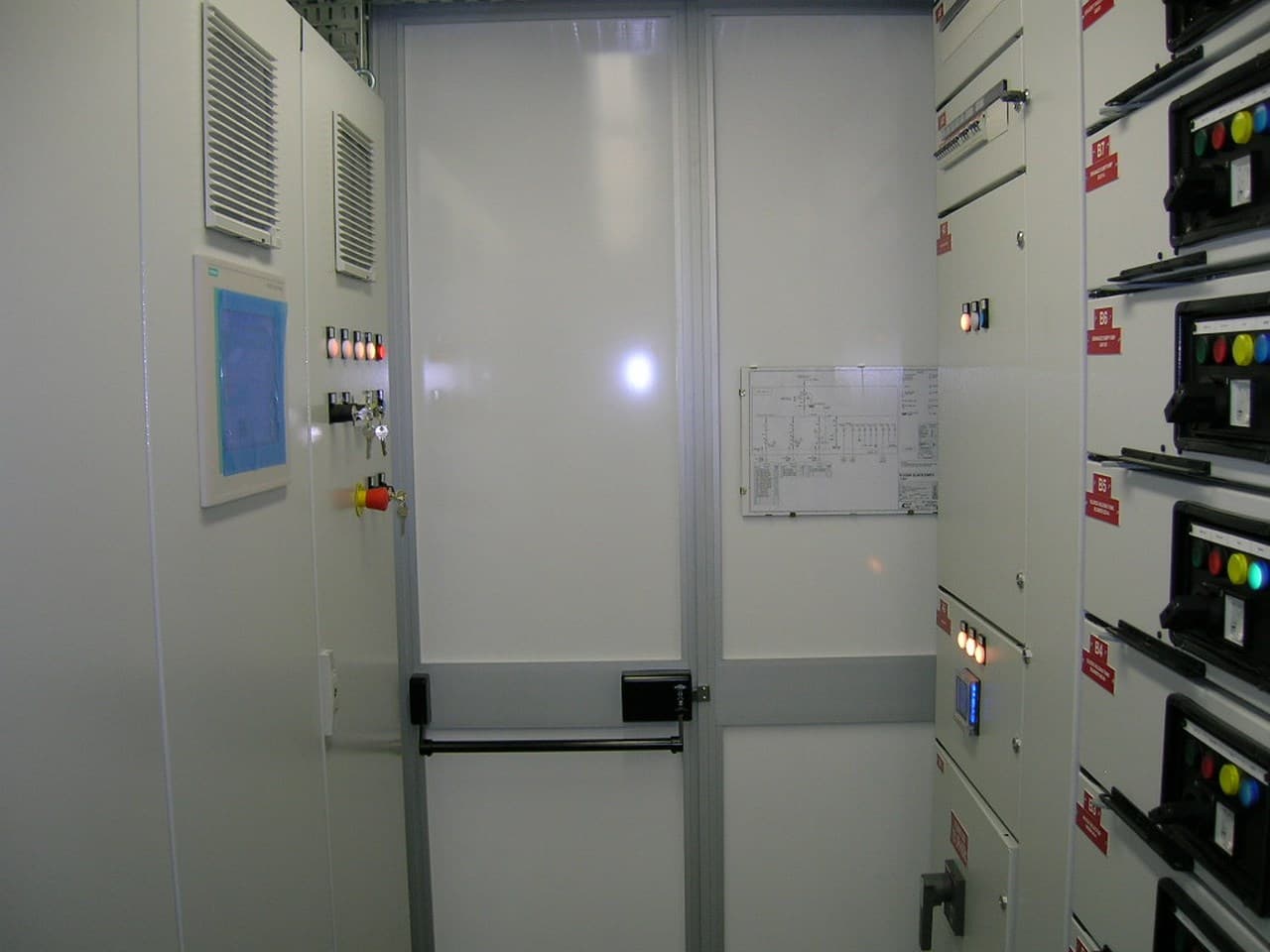

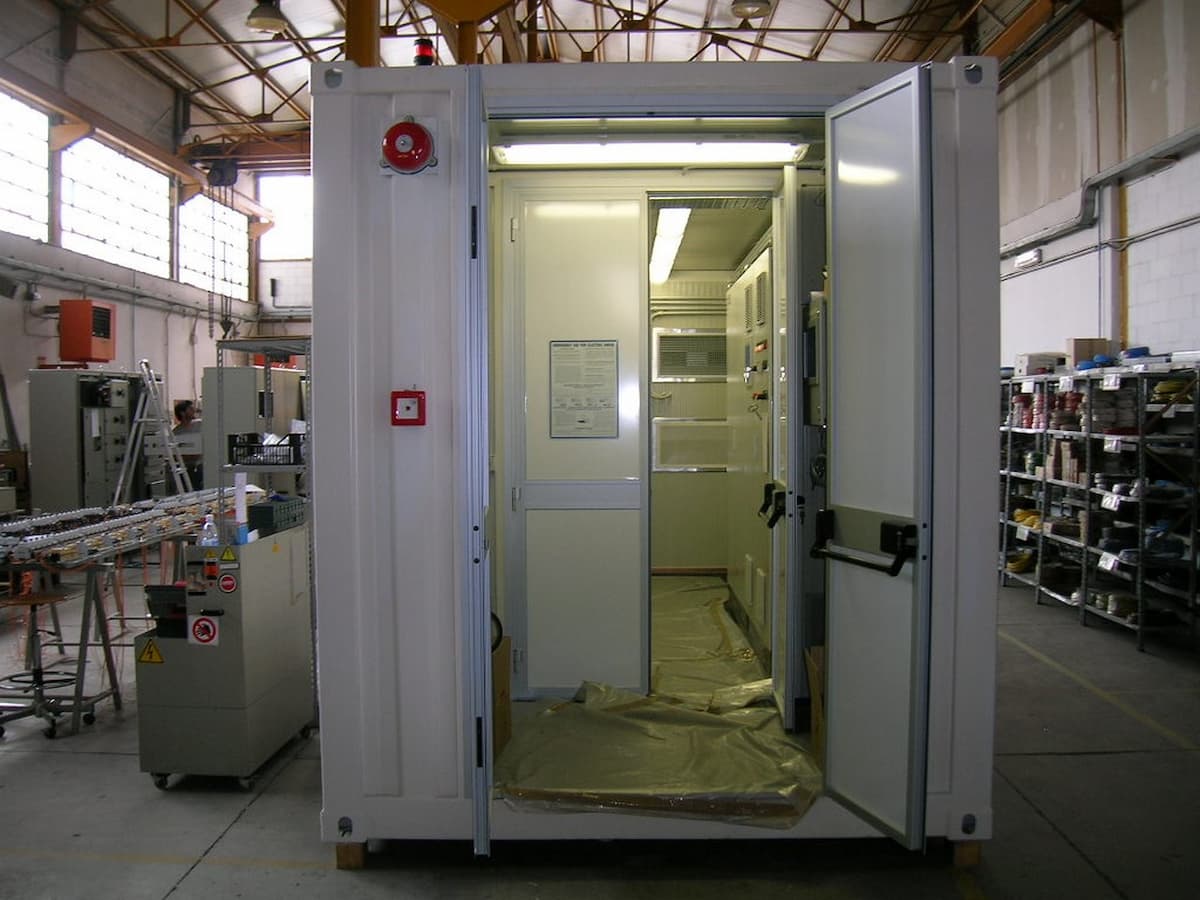

La cabina di comando e controllo CT-PC, nella sua versione standard, è realizzata con struttura autoportante utile per la movimentazione ed il sollevamento; il tetto e le pareti sono coibentati con materiale termoisolante non propagante l’incendio. Gli accessi sono a mezzo portelloni o porte con 1 o 2 battenti di cui una con maniglione antipanico.

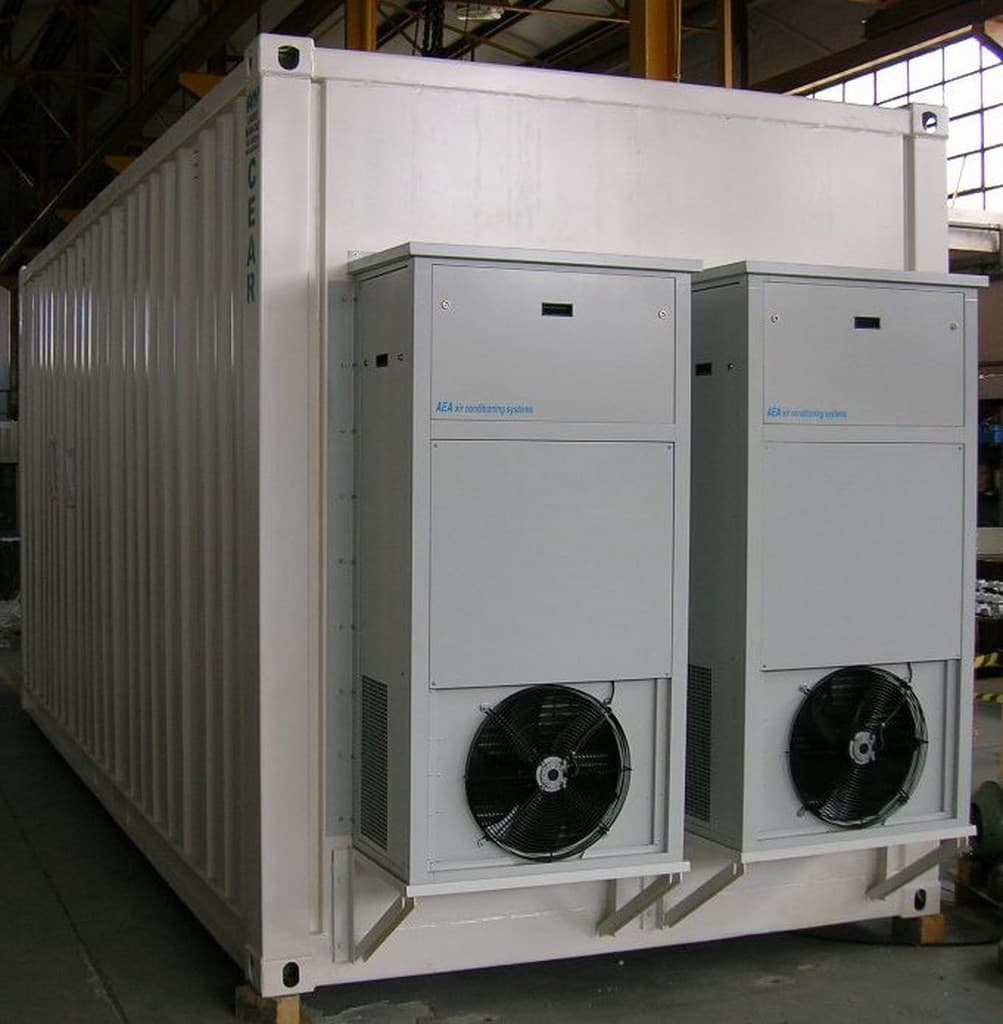

La ventilazione del vano quadri è naturale ma, qualora fosse necessario, in base alle condizioni di esercizio ed ambientali esterne, potrebbe essere installato all’interno della cabina un sistema di ventilazione forzata oppure un sistema di climatizzazione a ciclo chiuso.

Caratteristiche elettriche della cabina di comando e controllo CT-PC

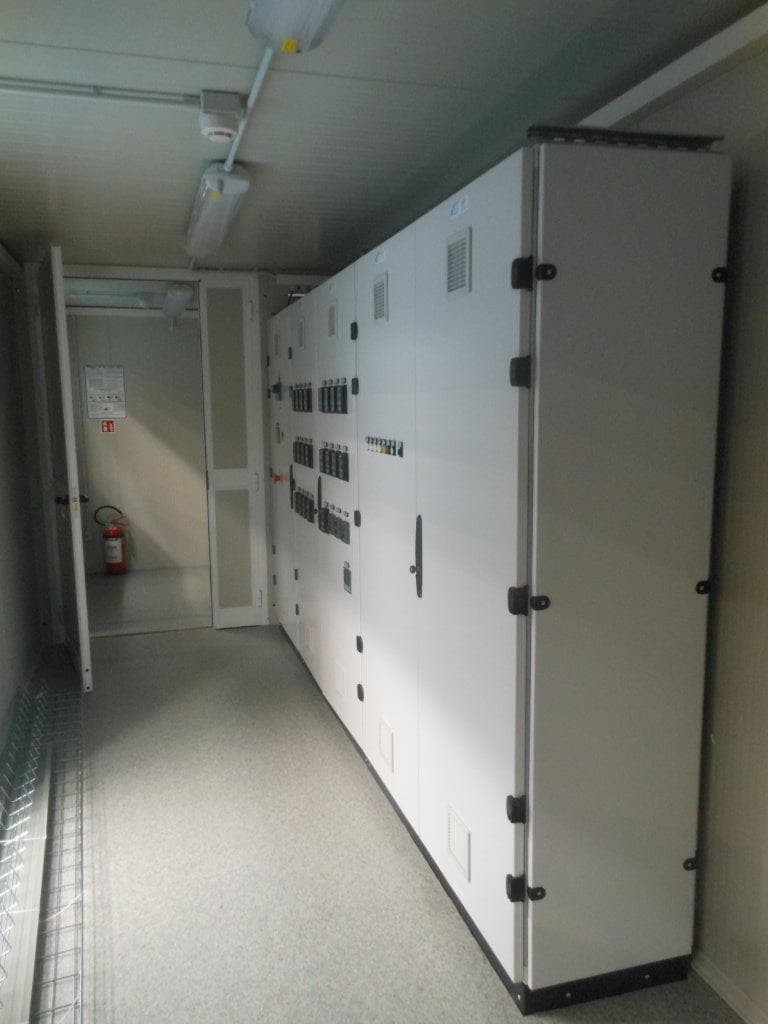

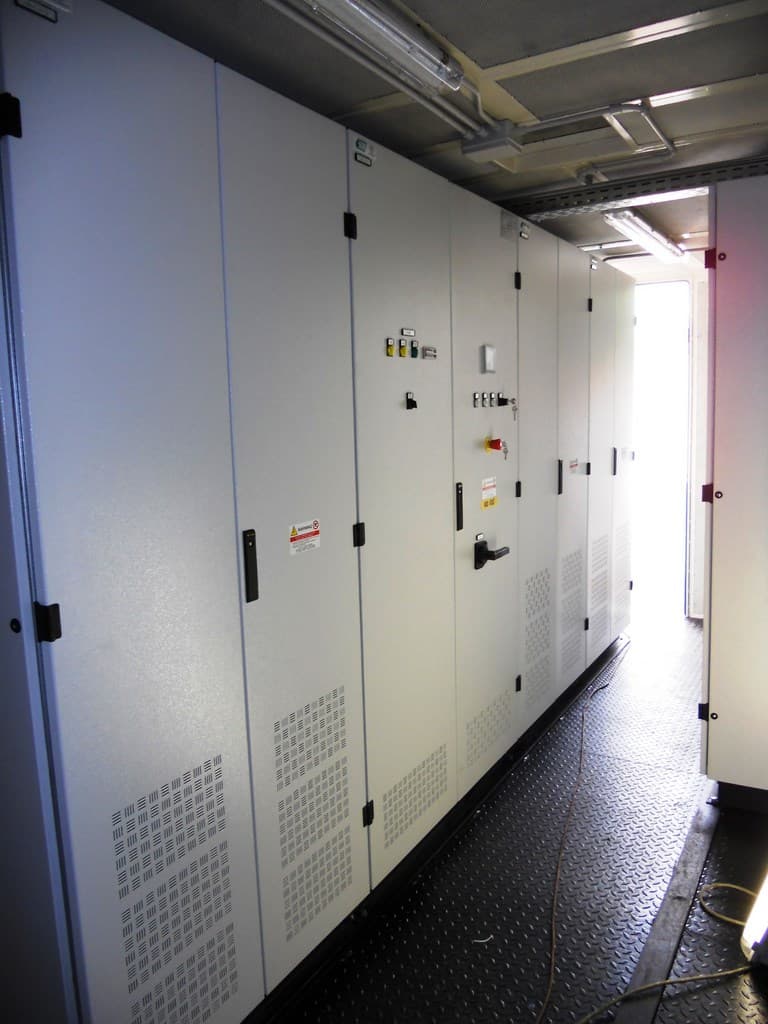

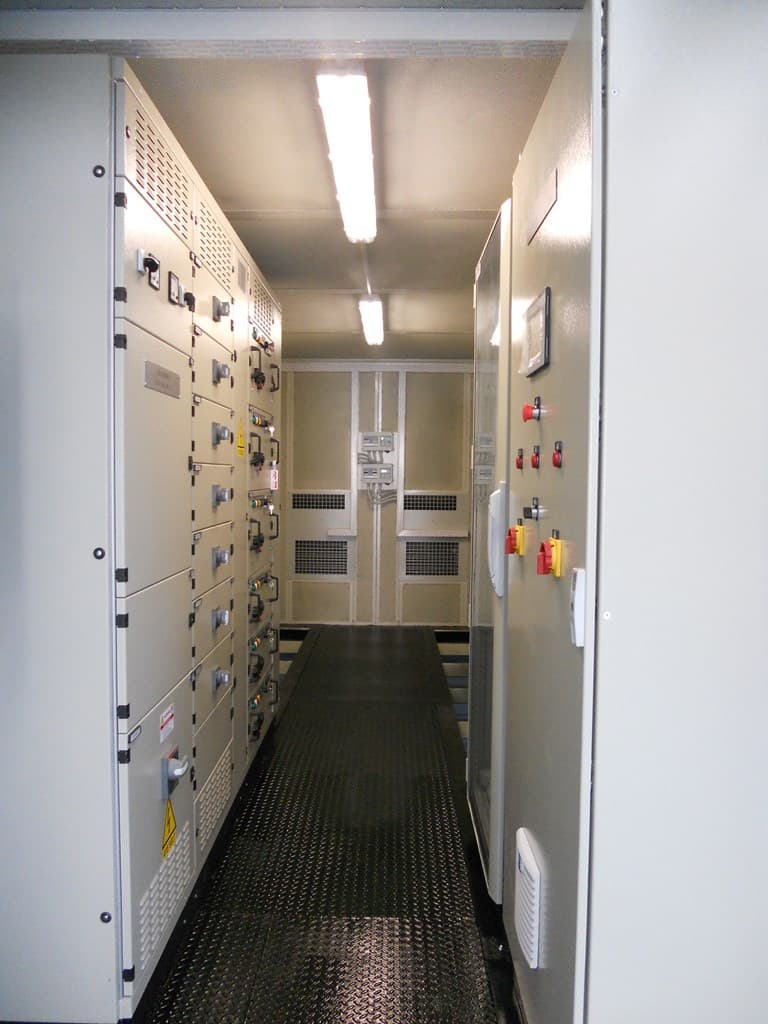

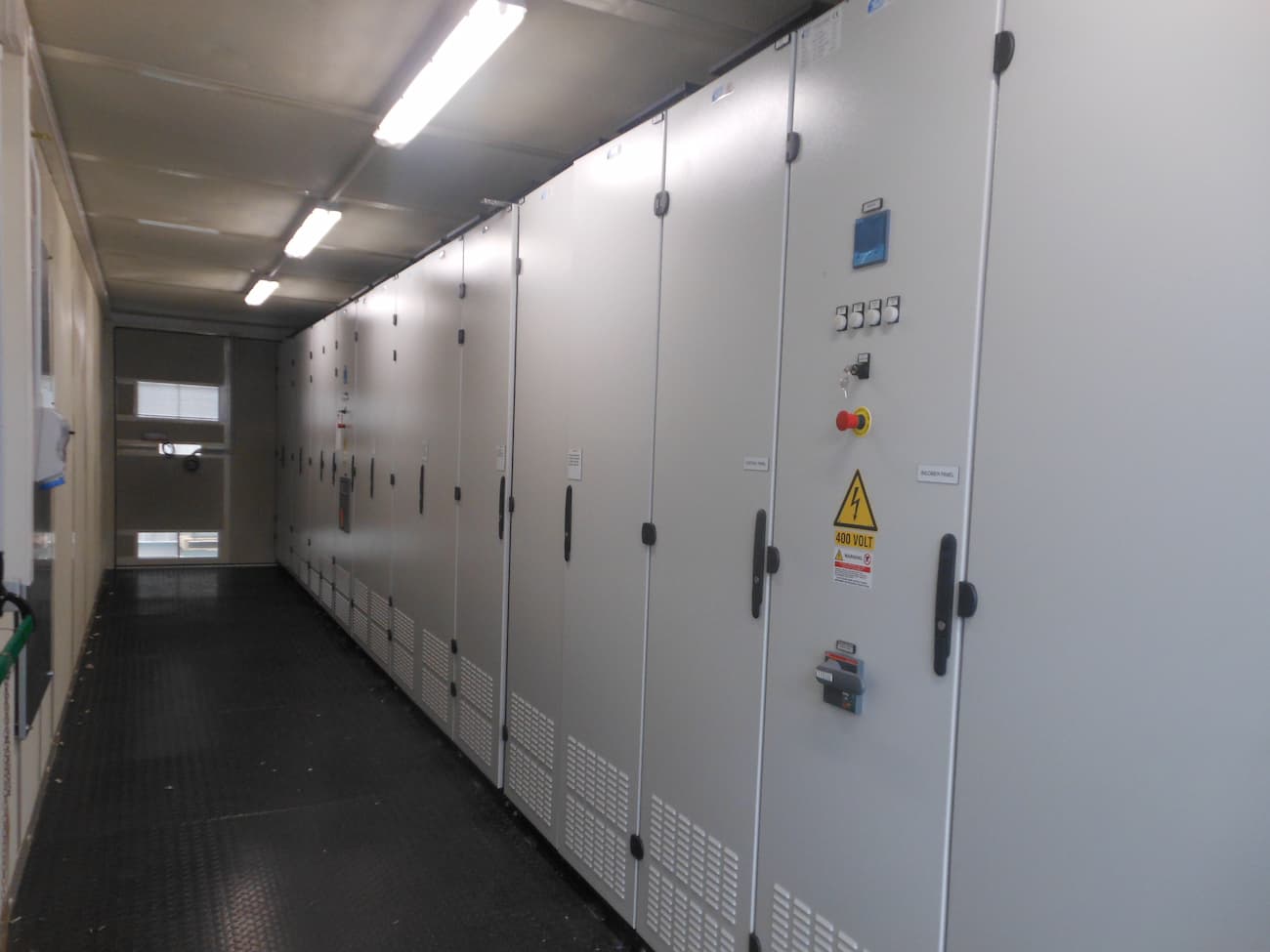

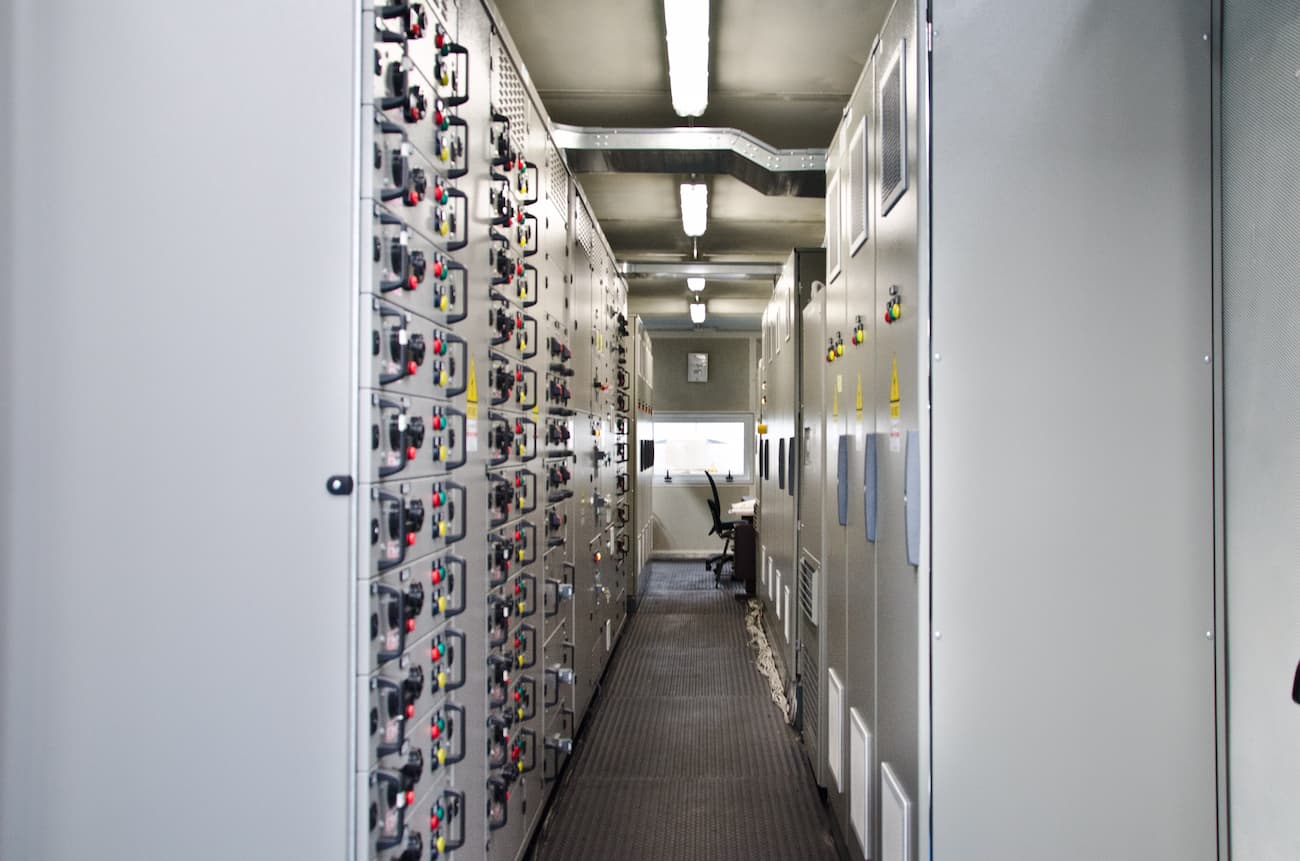

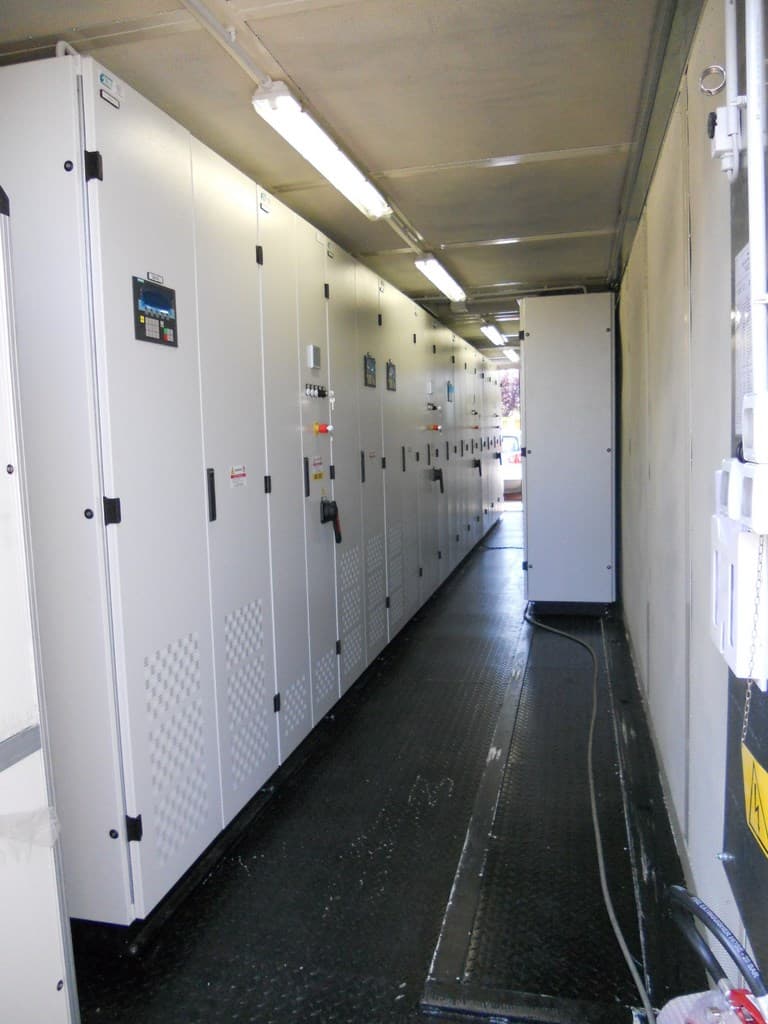

La cabina di comando e controllo CT-PC solitamente può contenere:
– i quadri di comando dei motori e degli attuatori elettrici e pneumatici;
– il quadro di controllo a PLC (Controllore Logico Programmabile) di interfacciamento con le utenze elettriche ed elettro-strumentali costituenti l’impianto industriale;
– l’interfaccia operatore HMI costituita da un pannello operatore grafico.
L’equipaggiamento e gli accessori standard sono quelli previsti dalle norme IEC per i quadri di bassa tensione.

Modularità e personalizzazione

– la modularità consente di eseguire modifiche od ampliamenti anche di cabine già in uso
– tutte le apparecchiature elettriche ed elettro-strumentali sono già interconnesse e collaudate in fabbrica, pronte per l’uso.
– personalizzazione delle dimensioni, del layout interno e dell’accessoriamento richiesto, fra cui condizionamento e sistema antincendio.
– la cabina di comando e controllo containerizzata è adeguabile alle normative elettriche locali secondo specifiche del cliente

Caratteristiche tecniche delle cabine di comando e controllo containerizzate

DIMENSIONI CONTAINER (ISO) – A richiesta misure fuori standard

Container (piedi)	Lunghezza (mm)	Altezza (mm)	Larghezza (mm)
10	2990	2635	2435
15	4590	2635	2435
20	6055	2635	2435
25	7500	2635	2435
30	9125	2635	2435
40	12190	2635	2435

Condizioni ambientali e di servizio

Temperatura esterna d’esercizio (min/max)	°C	-20 ÷ 50
Irraggiamento	w/mq	500
Velocità massima del vento	Km/h	140
Carico massimo di neve sulla proiezione orizzontale a 1000 m	Kg/mq	220
Severità sismica		AF 5
Grado di protezione esterna	IP	549
