SYSTÈMES D’AUTOMATISATION INDUSTRIELLE

CT-CR – Salles de commande conteneurisées

La salle de commande conteneurisée est une solution globale adaptée à n’importe quelle unité de production.

La salle de commande conteneurisée est une solution clés en main entièrement équipée et destinée à accueillir l’opérateur chargé de superviser l’unité de production.
La salle de commande CT-CR:

contient un ou plusieurs dispositifs SCADA et armoires de contrôle-commande
est réalisée à l’aide d’une structure autonome
possède des dimensions conformes aux normes ISO ou sur mesure
est réalisée conformément aux spécifications du client

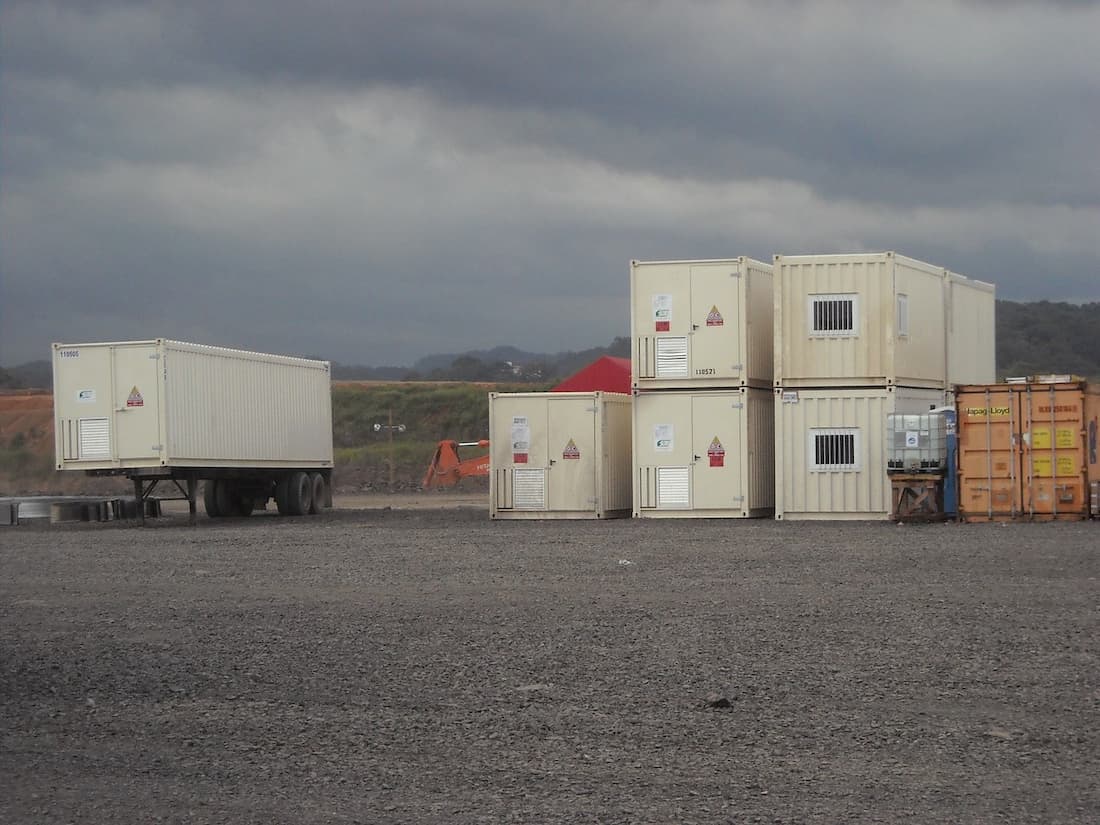

La salle de commande conteneurisée est dotée de tous les équipements de sécurité, elle est prête à l’emploi et peut être installée dans une unité aussi bien temporaire que permanente.

Fiche technique

Galerie de photos

Réglementations internationaux et de sécurité

Les postes de contrôle CT-CR, en fonction de besoins spécifiques, peuvent être équipées de:
– Certification CSC permanente pour le transport international
– Certification pour applications marines ABS/RINA
– Certifications spéciales relatives à la résistance au feu et à la structure mécanique (sur demande)
– Certifications spécifiques des équipements technologiques
Les tableaux installés à l’intérieur sont conformes aux normes internationales IEC.

Caractéristiques constructives de la salle de commande conteneurisée CT-CR

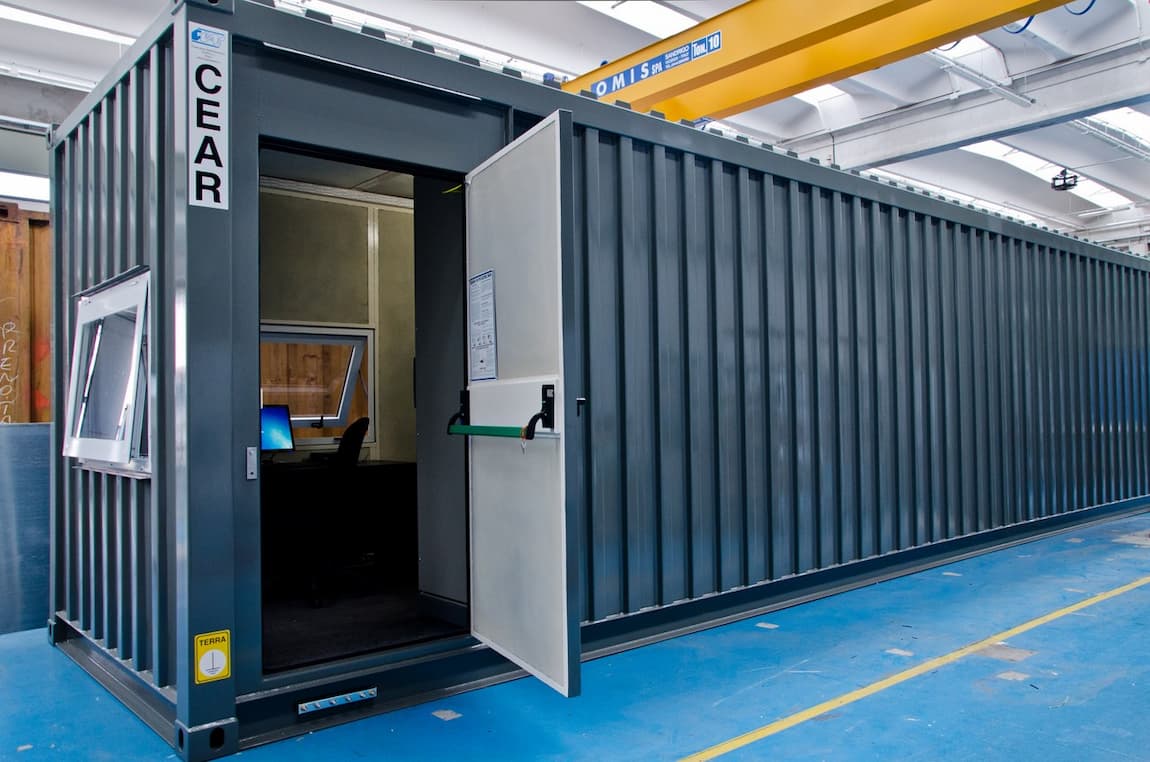

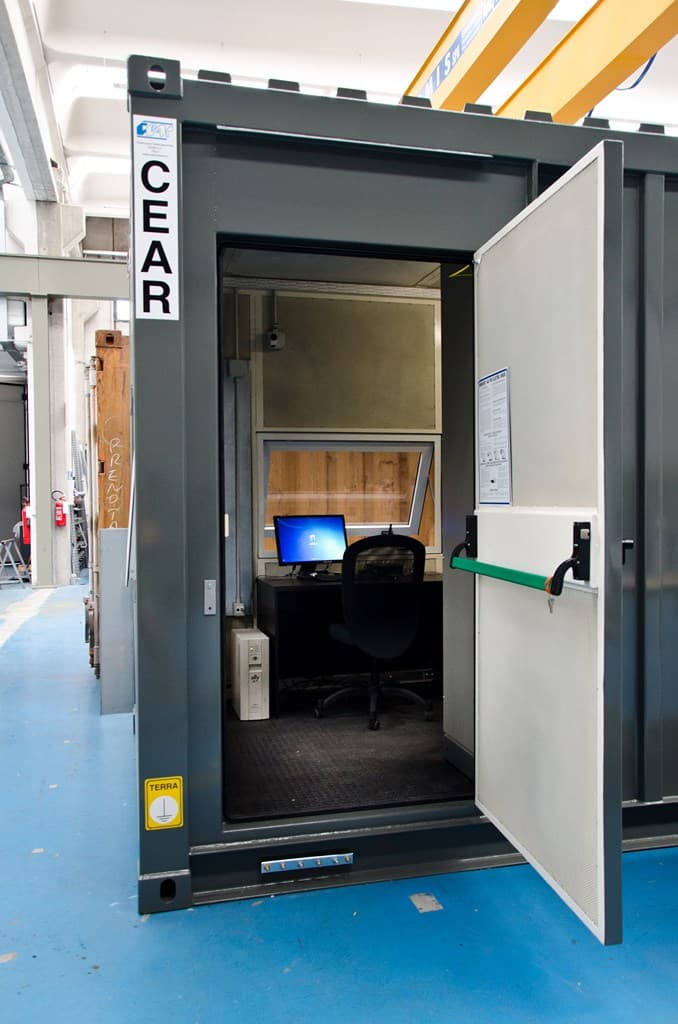

La salle de commande CT-CR, dans sa version standard, est fabriqué avec une structure autoportante utile pour la manutention et le levage et elle est équipée de fenêtres renforcées à double vitrage pour faciliter la vision de l’installation.

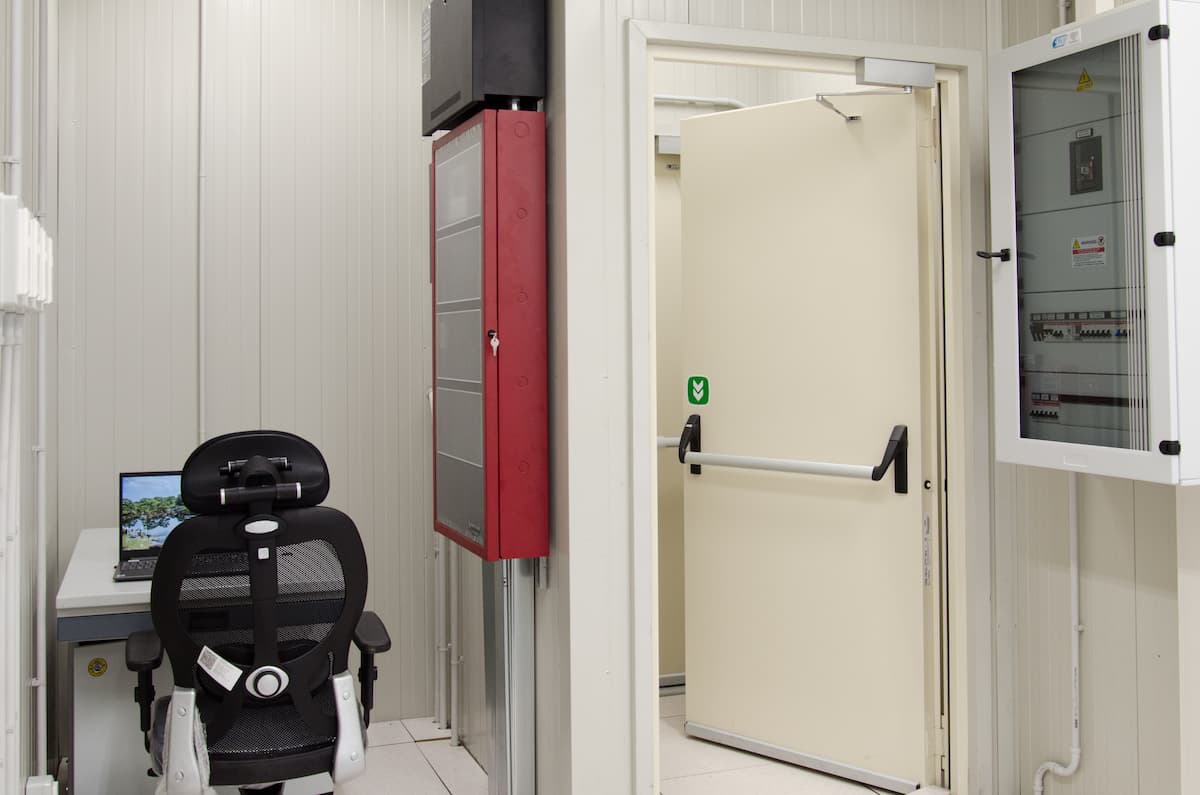

Le toit et les murs sont isolés avec un matériau d’isolation thermique ignifuge. Les accès se font par des portillons ou de portes à 1 ou 2 battants dont un avec barre anti-panique.

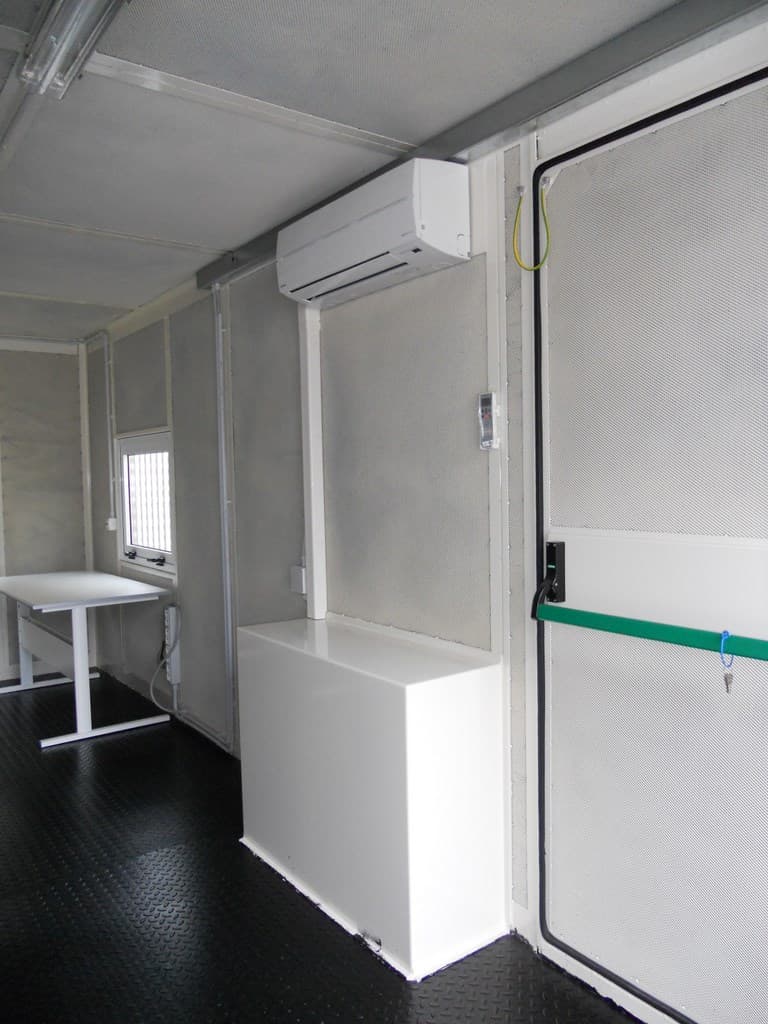

La ventilation du compartiment du tableau de distribution est naturelle mais, si nécessaire, en fonction des conditions de fonctionnement et de l’environnement extérieur, un système de ventilation forcée ou un système de climatisation en circuit fermé pourraient être installés à l’intérieur du poste.

Caractéristiques électriques du poste de commande CT-CR

Le poste de commande CT-CR peut généralement contenir:

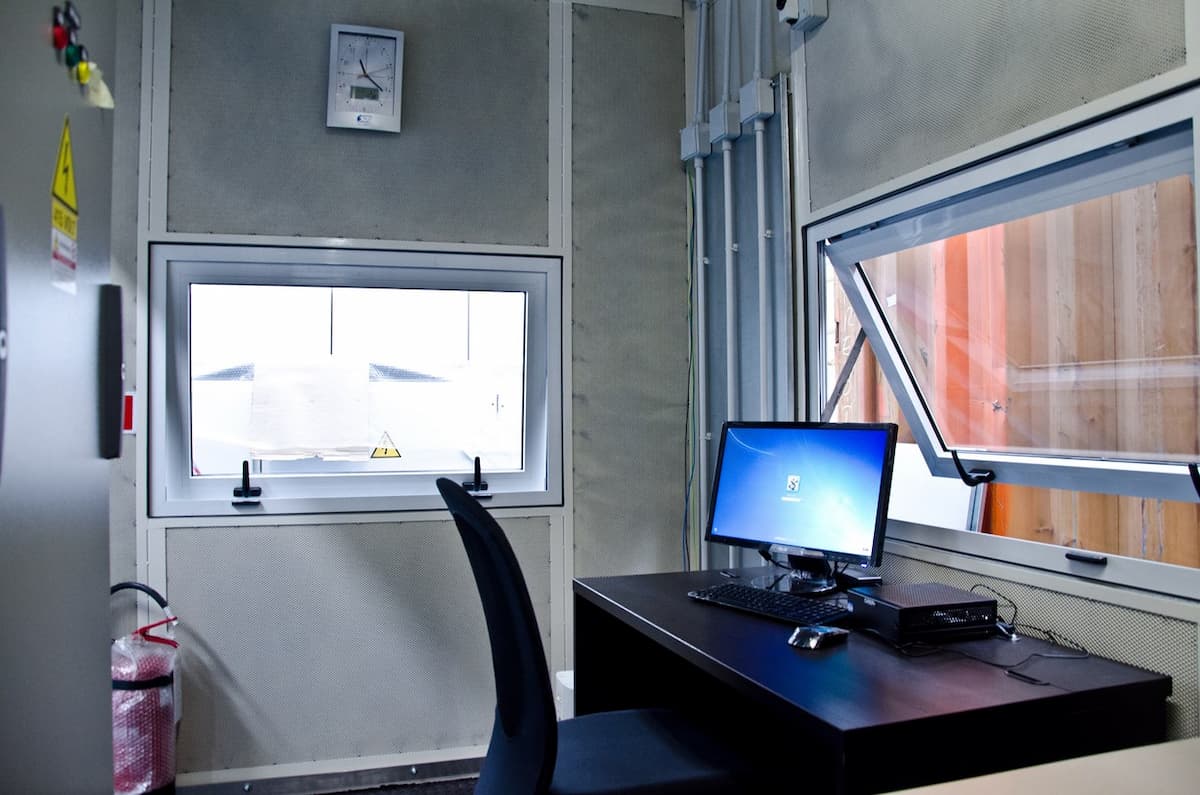

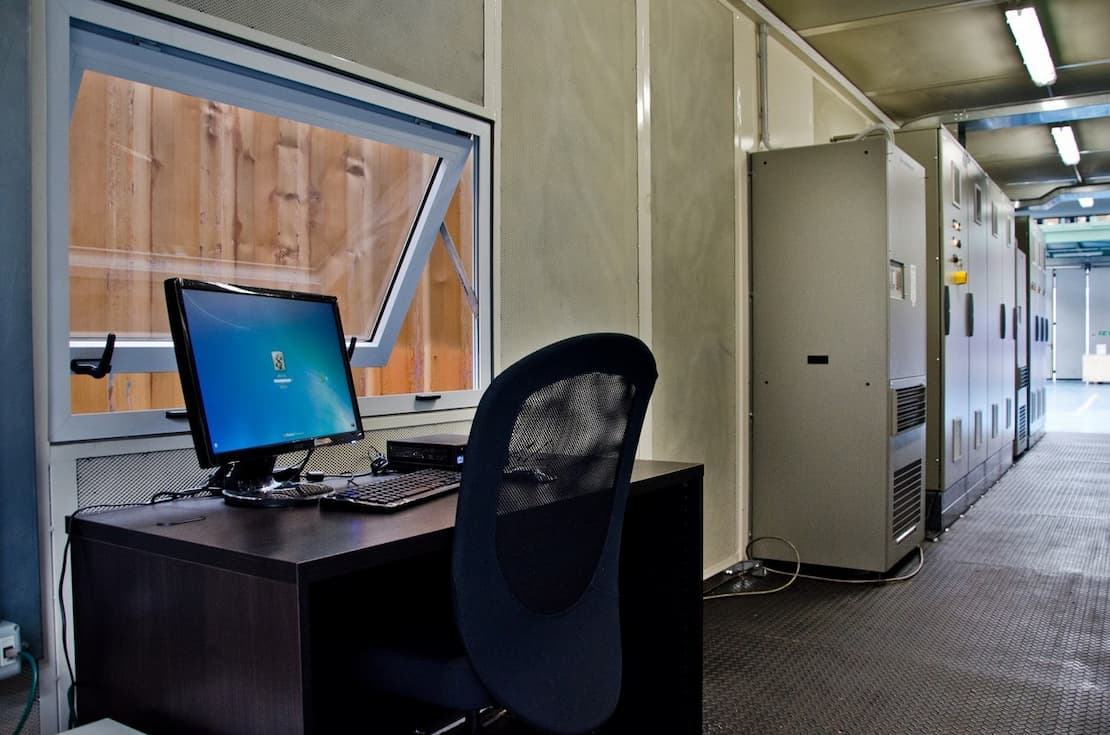

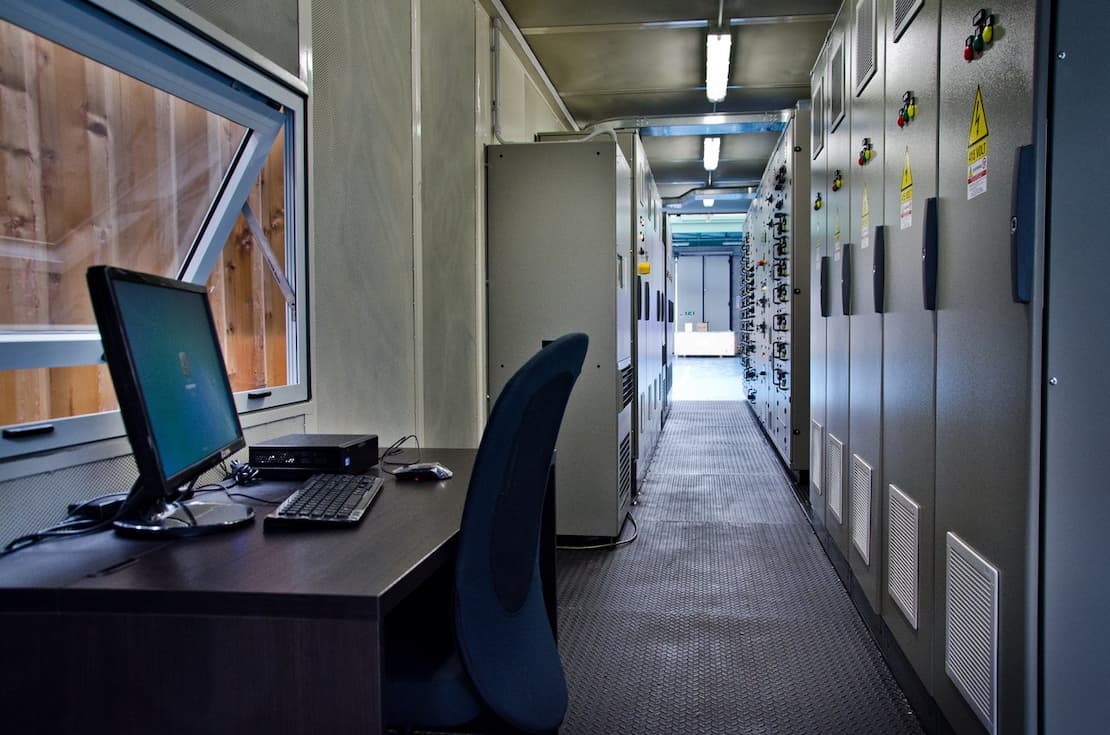

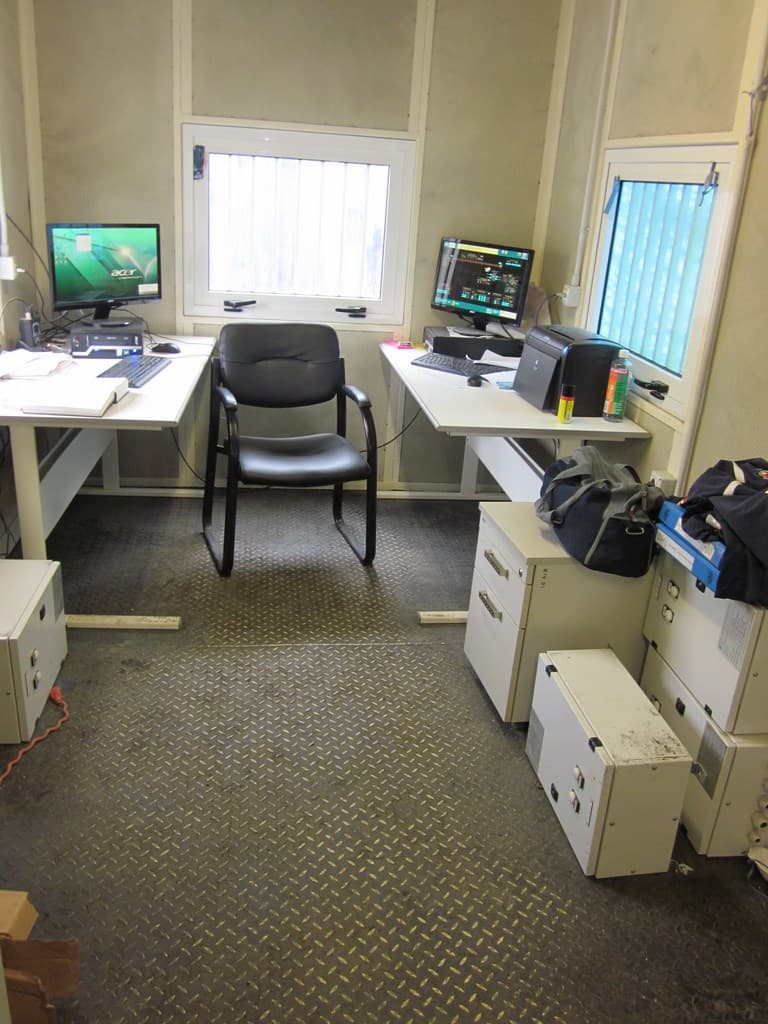

– Un ou plusieurs station opérateur SCADA (constitué d’un bureau, d’un PC de supervision, d’une imprimante et d’accessoires en complément).

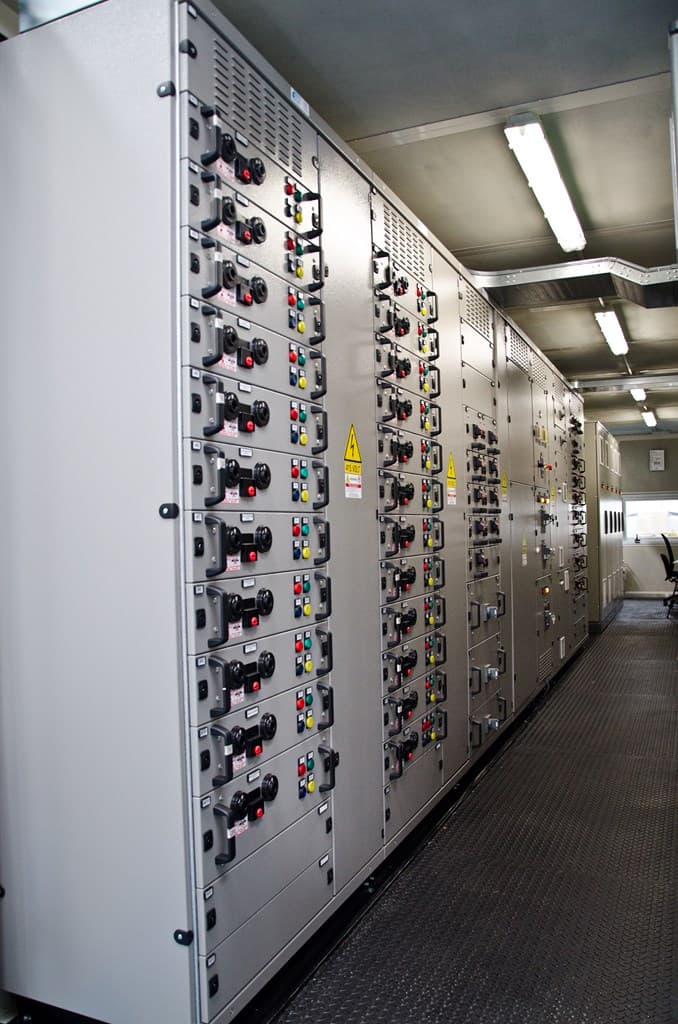

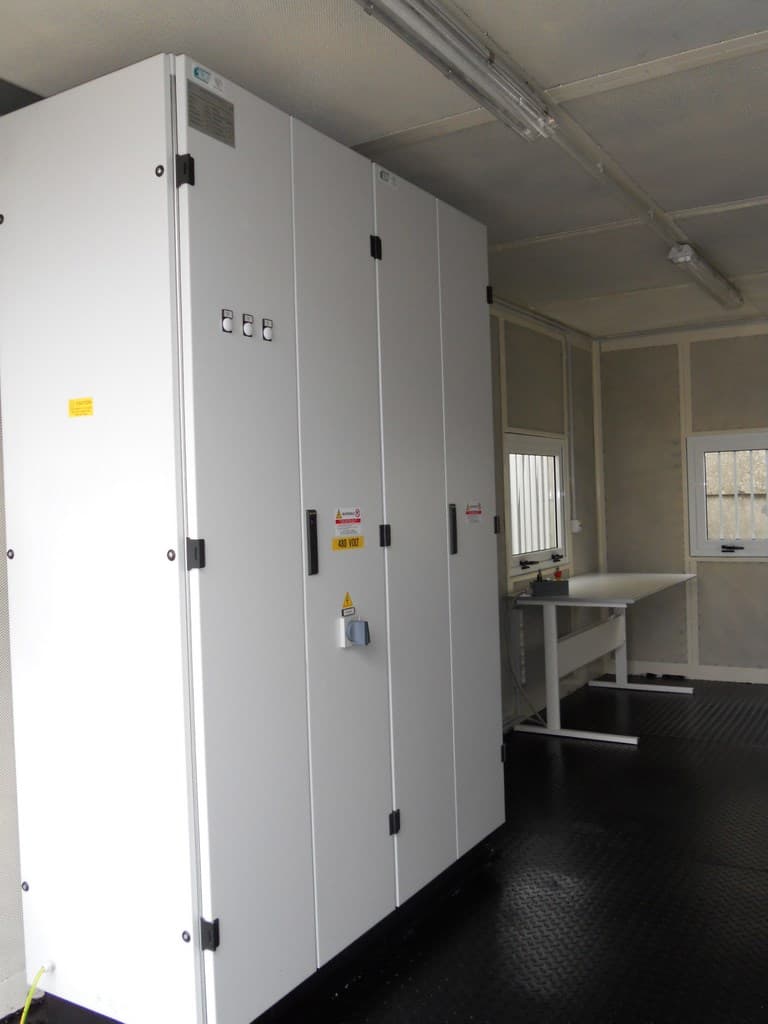

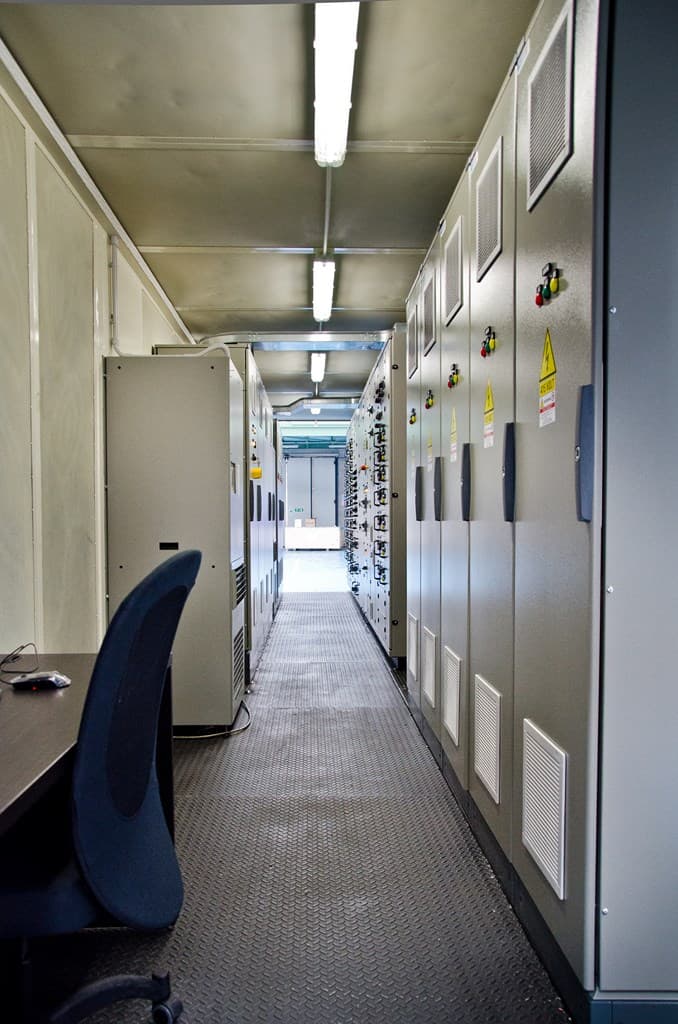

– Les tableaux de contrôle PLC (Programmable Logic Controller) pour l’interface usages électriques et électro-instrumentales composant l’installation industrielle.
– Les équipements et accessoires standards sont ceux requis par les normes IEC pour les tableaux basse tension.

Modularité et customisation

– La modularité permet d’effectuer des modifications ou des extensions même sur des postes déjà en service
– Tous les équipements électriques et électro-instrumentales sont déjà interconnectés et testés en usine, prêts à l’emploi.
– Personnalisation des dimensions, de l’aménagement intérieur et des accessoires requis, y compris la climatisation et le système de prévention des incendies.
– La salle de commande est adaptable aux réglementations locales selon les spécifications du client.

Caractéristiques techniques de la salle de commande CT-CR conteneurisée

DIMENSIONS CONTENEUR (ISO) – Mesures hors standard sur demande

Conteneur (feet)	Longueur (mm)	Hauteur (mm)	Largeur (mm)
10	2990	2990	2435
15	4590	2635	2435
20	6055	2635	2435
25	7500	2635	2435
30	9125	2635	2435
40	12190	2635	2435

Conditions environnementales et d’utilisation

Température extérieure min/max)	°C	-20 ÷ 50
Irradiation	w/mq	500
Vitesse maximale du vent	Km/h	140
Charge maximale de neige projection horizontale à 1000 m	Kg/mq	220
Activité sismique intense		AF 5
Degré de protection extérieur	IP	549
