SYSTÈMES D’AUTOMATISATION INDUSTRIELLE

CT-PC – Postes de contrôle-commande conteneurisées

Les postes de contrôle-commande conteneurisées sont la solution idéale pour une installation immédiate dans une unité d’automatisation industrielle.

Préventif

Le poste de contrôle-commande conteneurisée peut être installée dans plusieurs unités de production et industrielle, qu’elles soient temporaires ou permanentes.
Le poste de contrôle-commande CT-PC:

contient des tableaux électriques de contrôle-commande;
est réalisée à l’aide d’une structure autonome;
possède des dimensions conformes aux normes ISO ou sur mesure;
est réalisée conformément aux spécifications du client.

Les postes de contrôle-commande conteneurisées sont dotées de tous les équipements de sécurité et sont conçues pour offrir une solution clés en main et prête à l’emploi.

Fiche technique

Galerie de photos

Réglementations internationaux et de sécurité

Les postes CT-PC, en fonction de besoins spécifiques, peuvent être équipées de:
– Certification CSC permanente pour le transport international
– Certification pour applications marines ABS/RINA
– Certifications spéciales relatives à la résistance au feu et à la structure mécanique (sur demande)
– Certifications spécifiques des équipements technologiques
Les tableaux installés à l’intérieur sont conformes aux normes internationales IEC.

Caractéristiques constructives du poste conteneurisée CT-PC

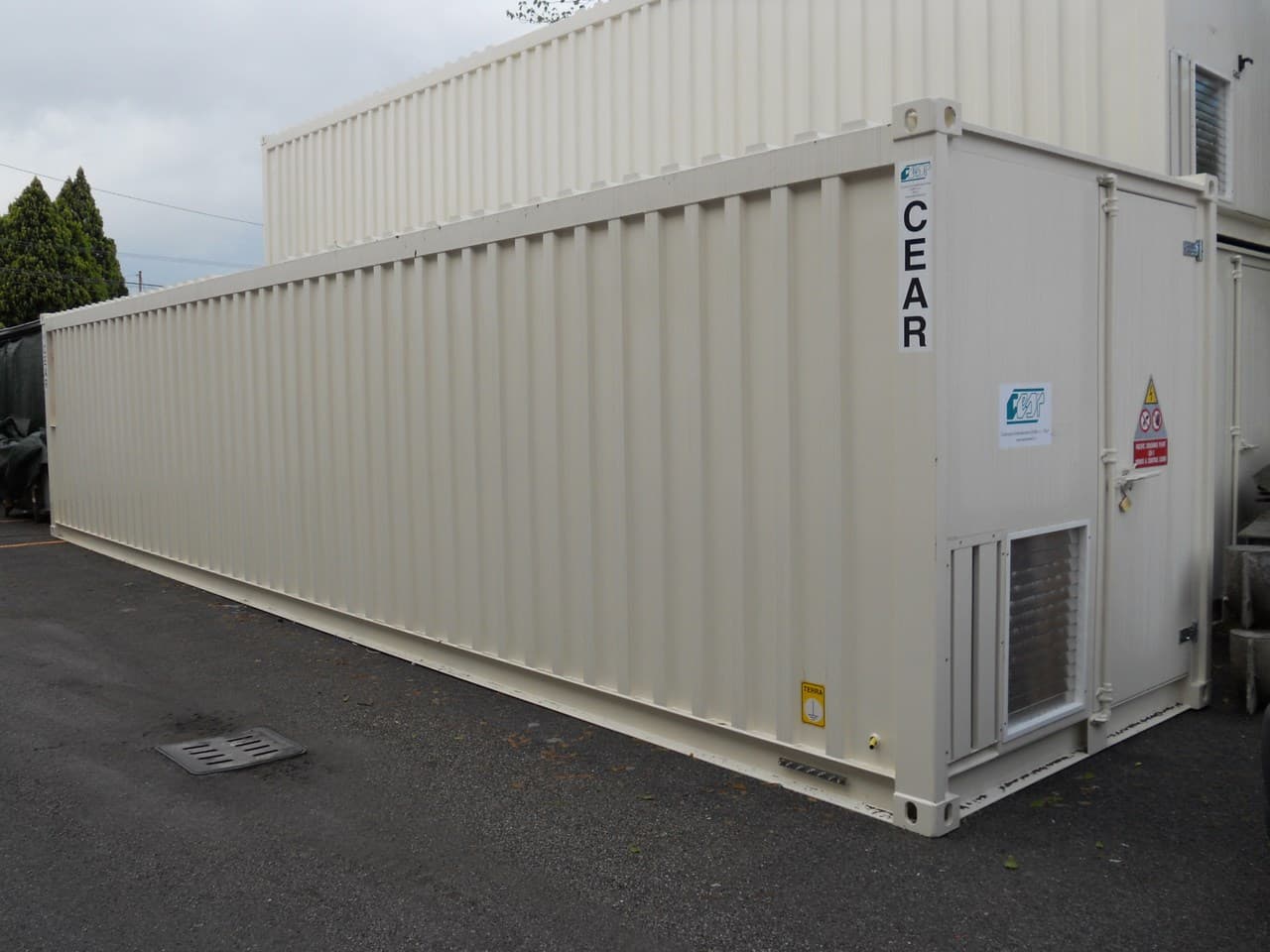

Le poste de contrôle-commande CT-PC dans sa version standard, est fabriqué avec une structure autoportante utile pour la manutention et le levage.

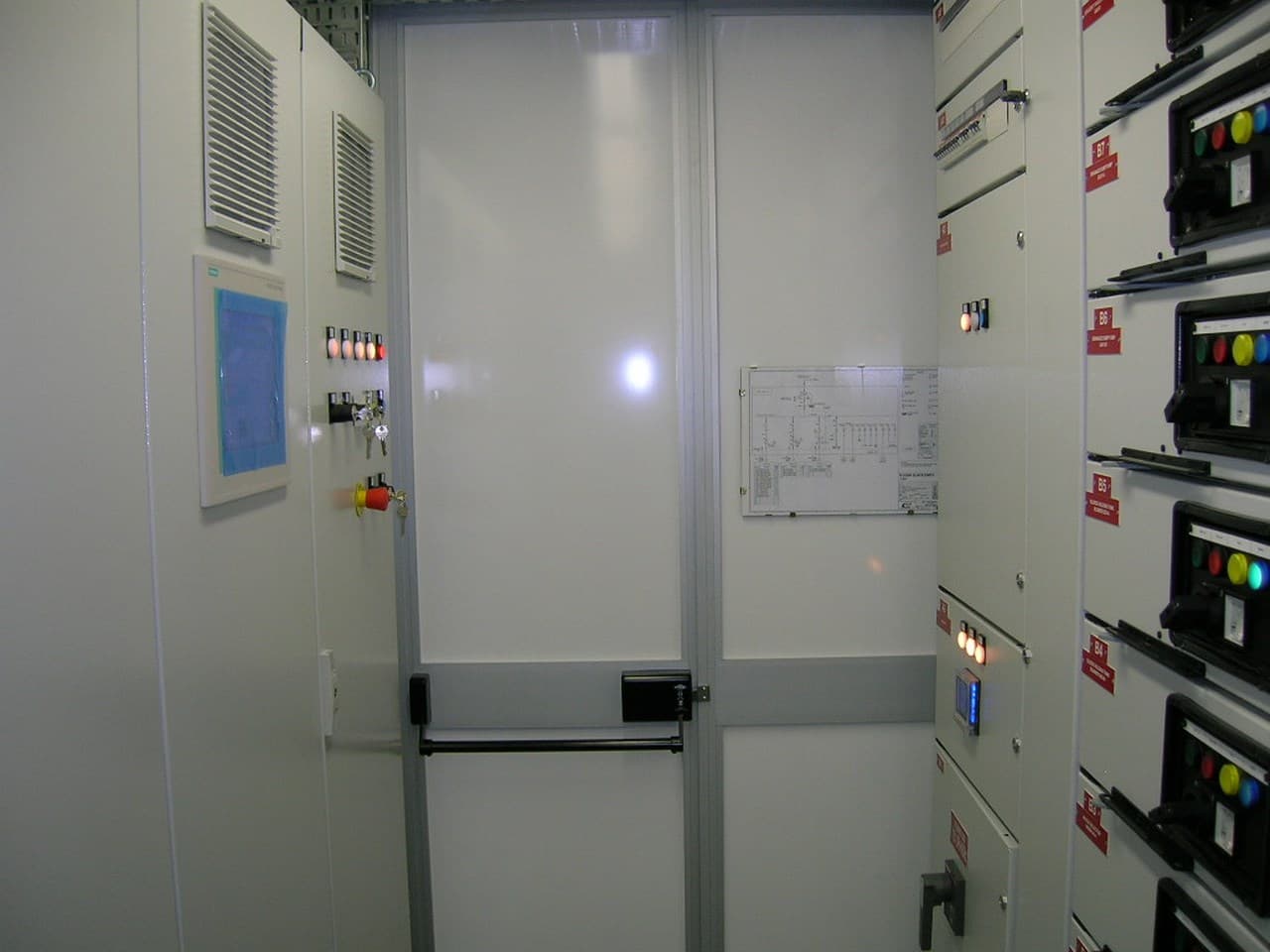

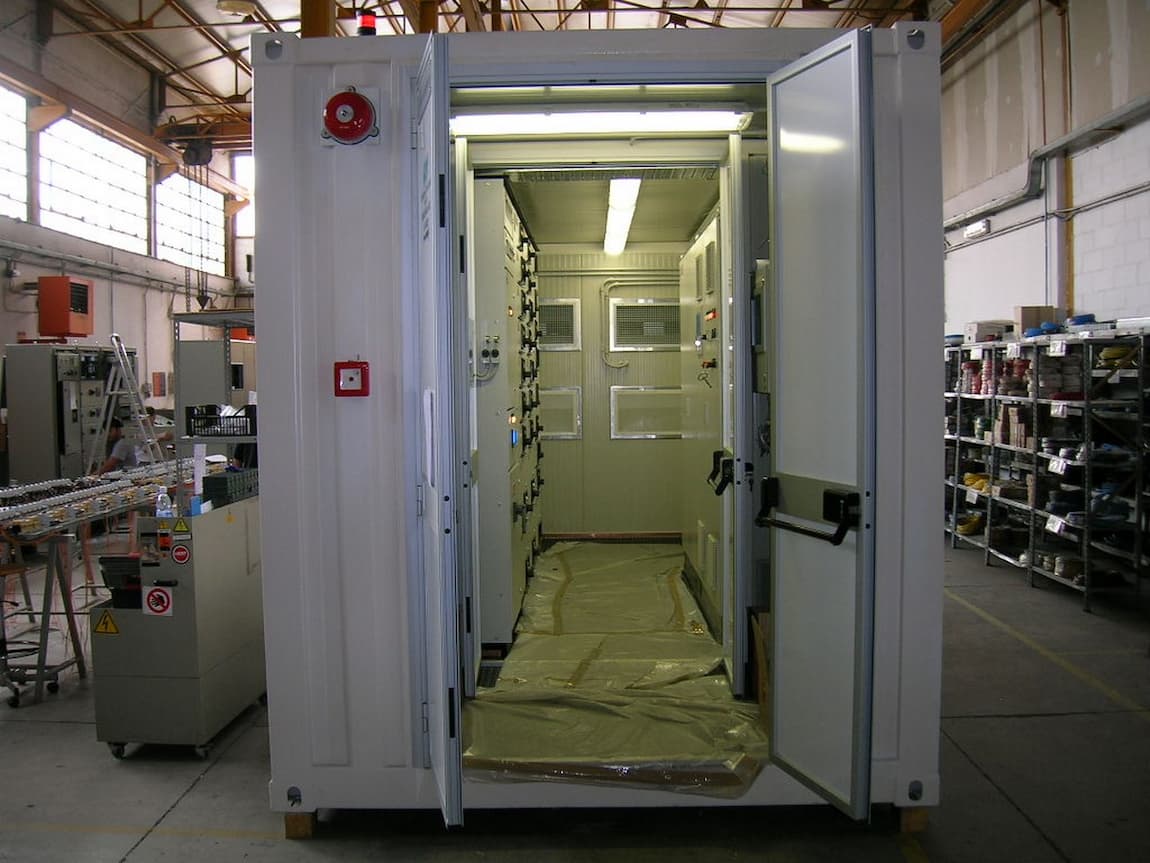

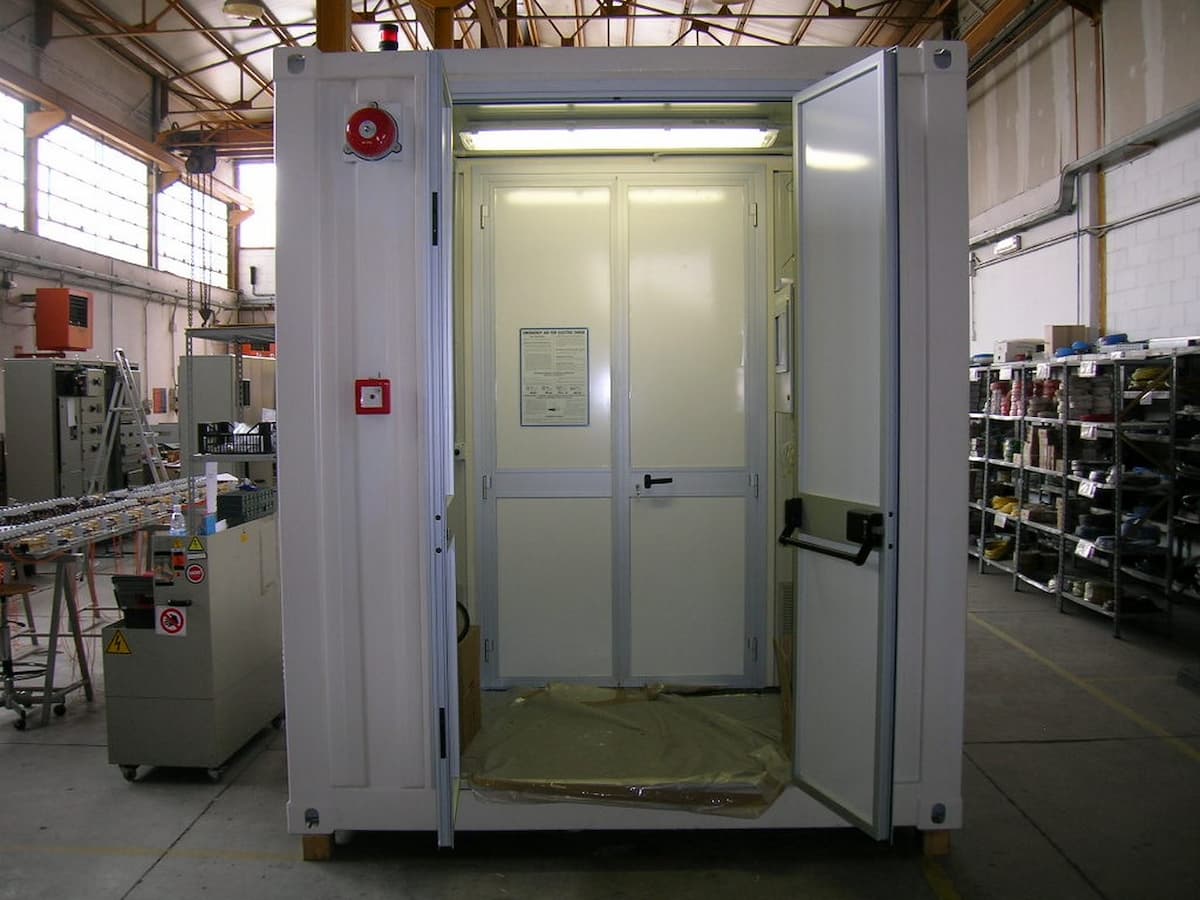

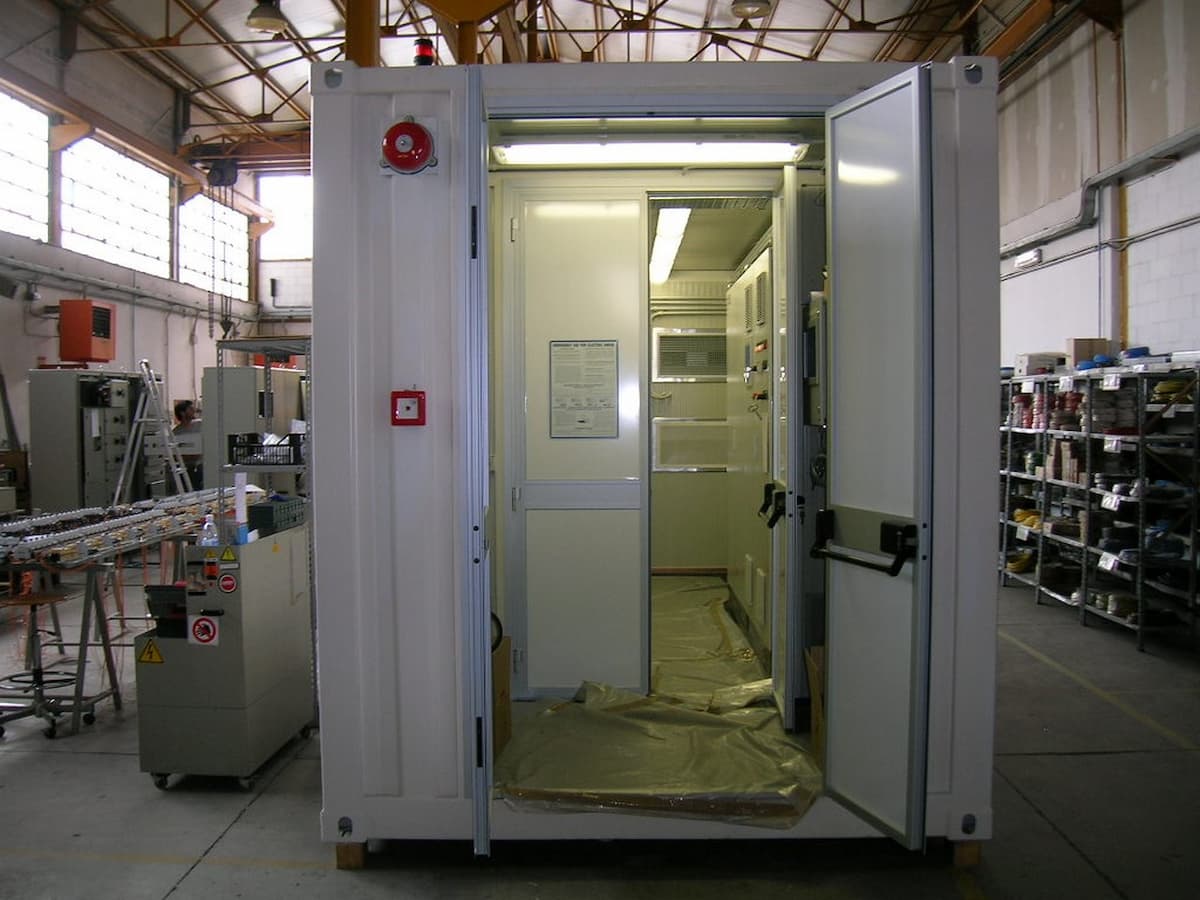

Le toit et les murs sont isolés avec un matériau d’isolation thermique ignifuge. Les accès se font par des portillons ou de portes à 1 ou 2 battants dont un avec barre anti-panique .

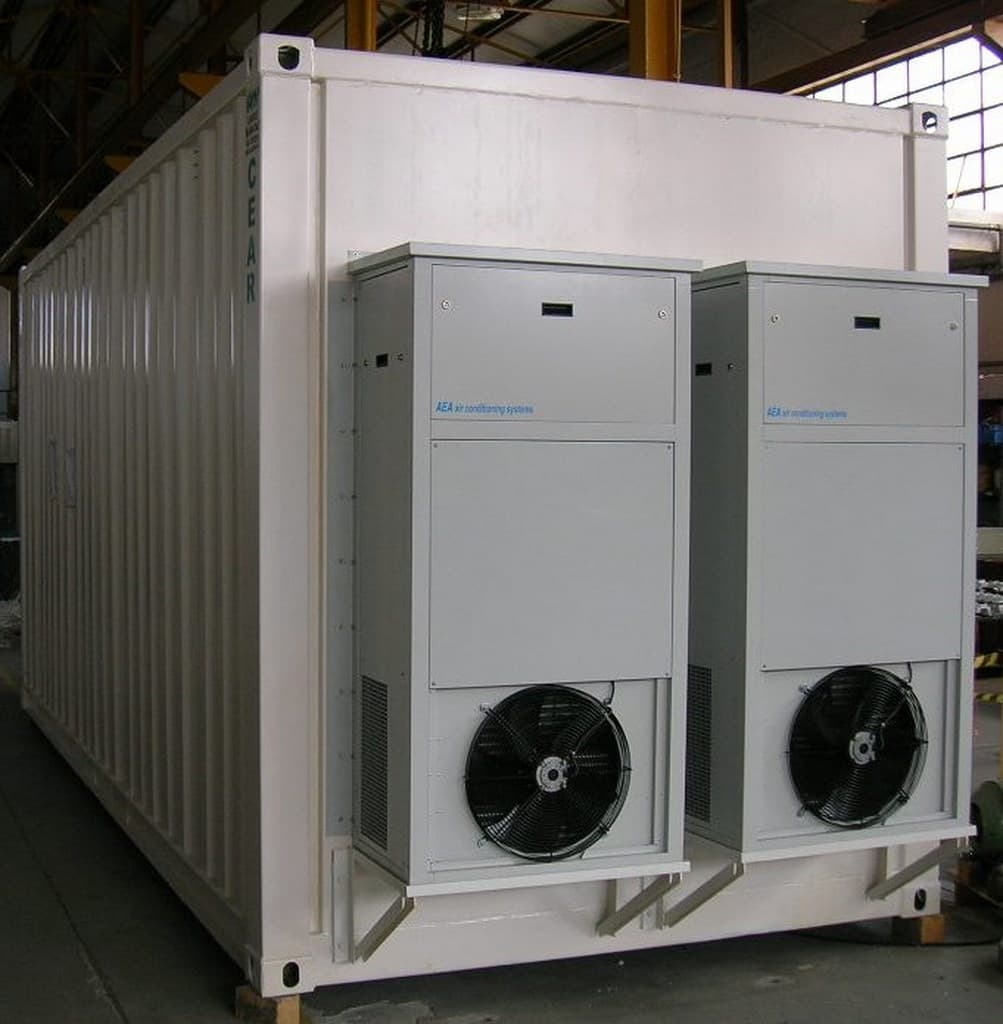

La ventilation du compartiment du tableau de distribution est naturelle mais, si nécessaire, en fonction des conditions de fonctionnement et de l’environnement extérieur, un système de ventilation forcée ou un système de climatisation en circuit fermé pourraient être installés à l’intérieur du poste.

Caractéristiques électriques du poste de contrôle-commande CT-PC

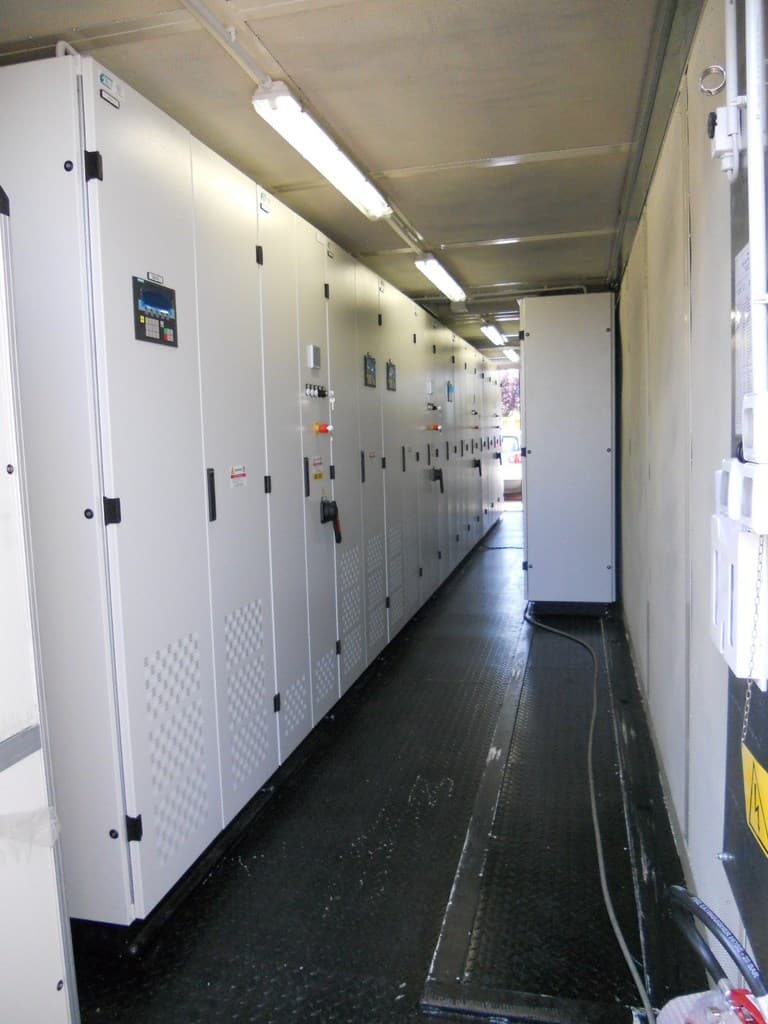

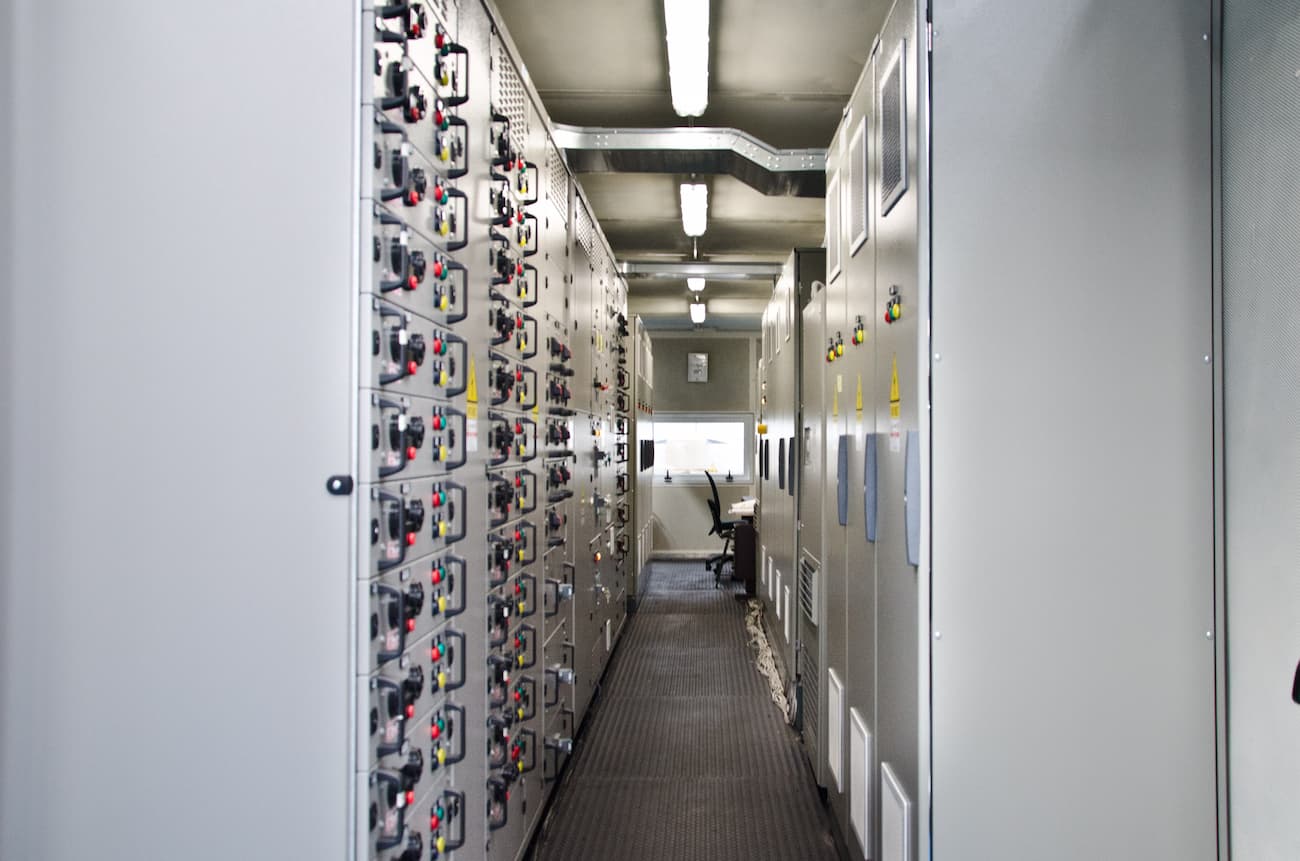

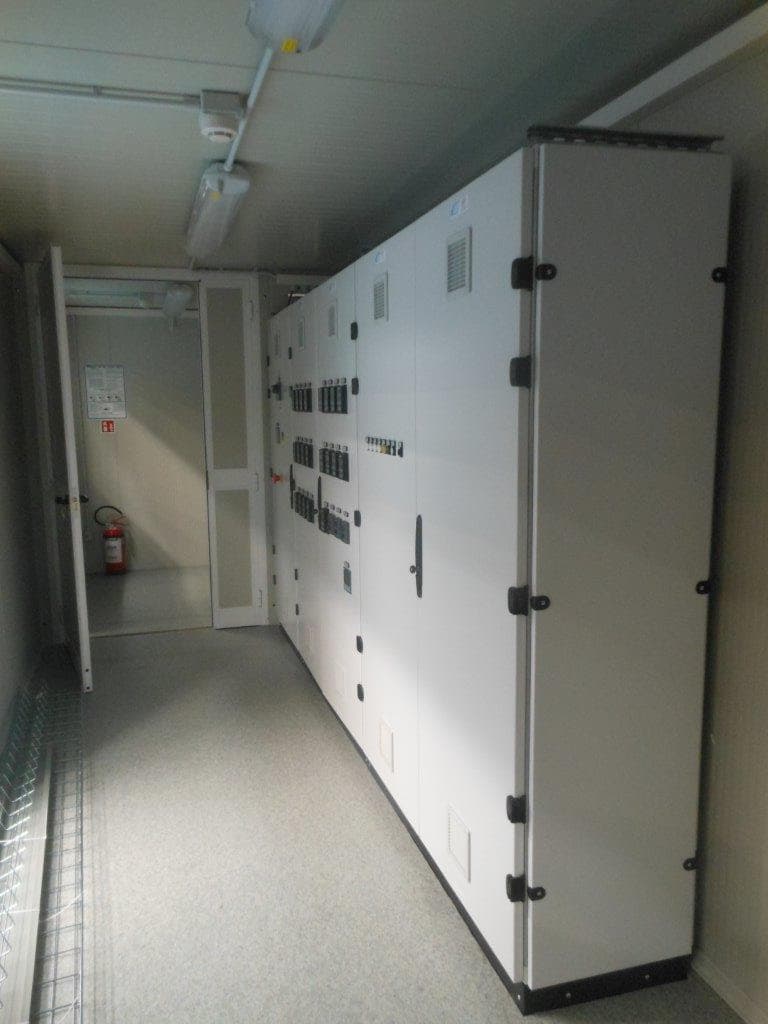

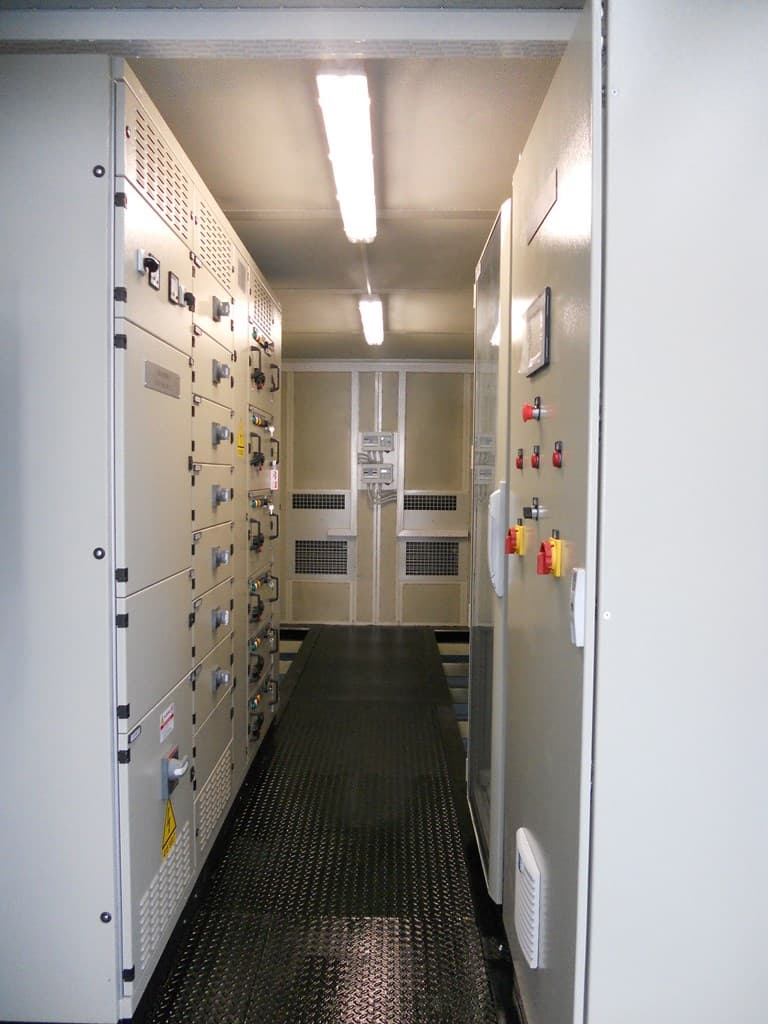

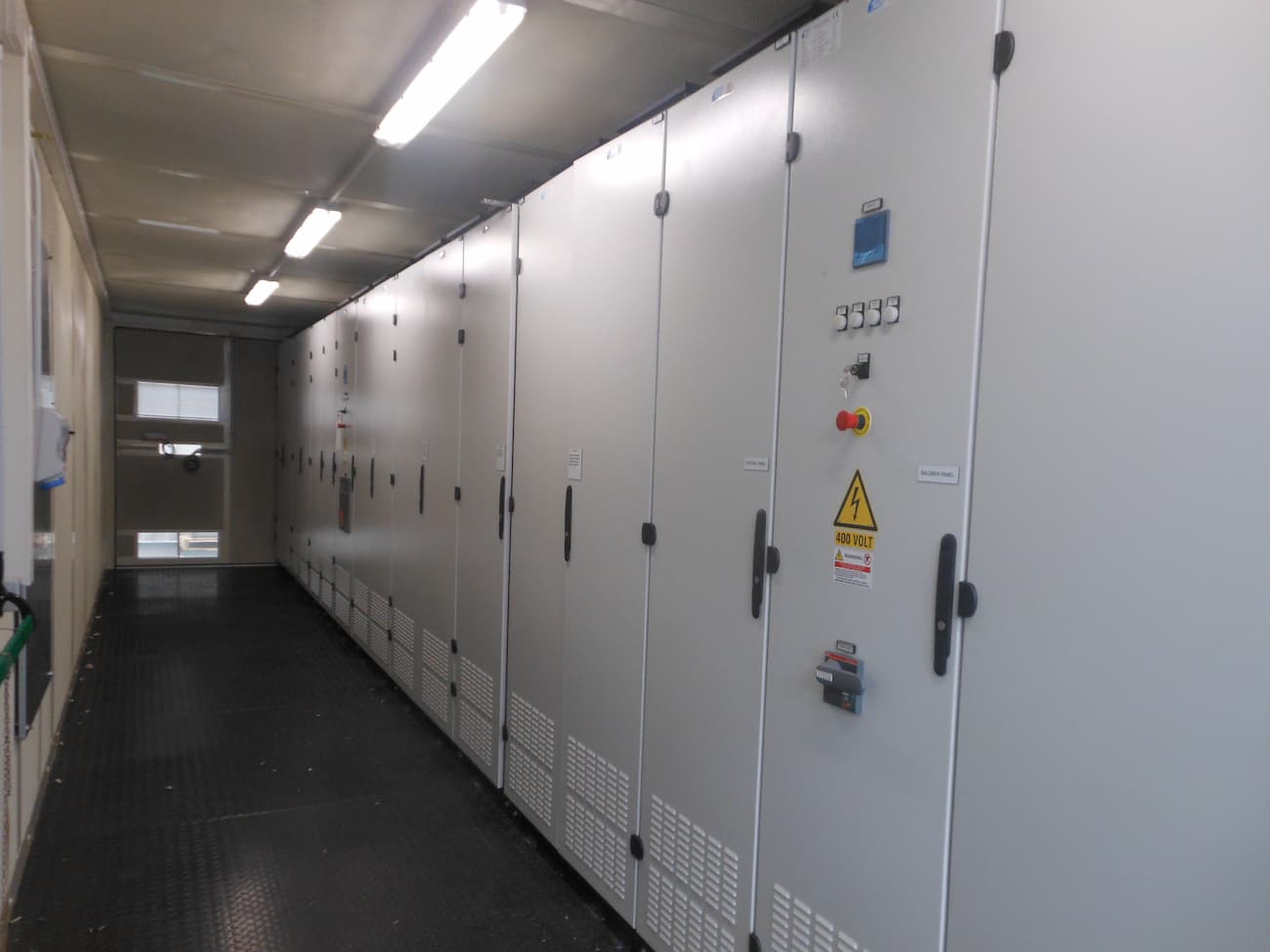

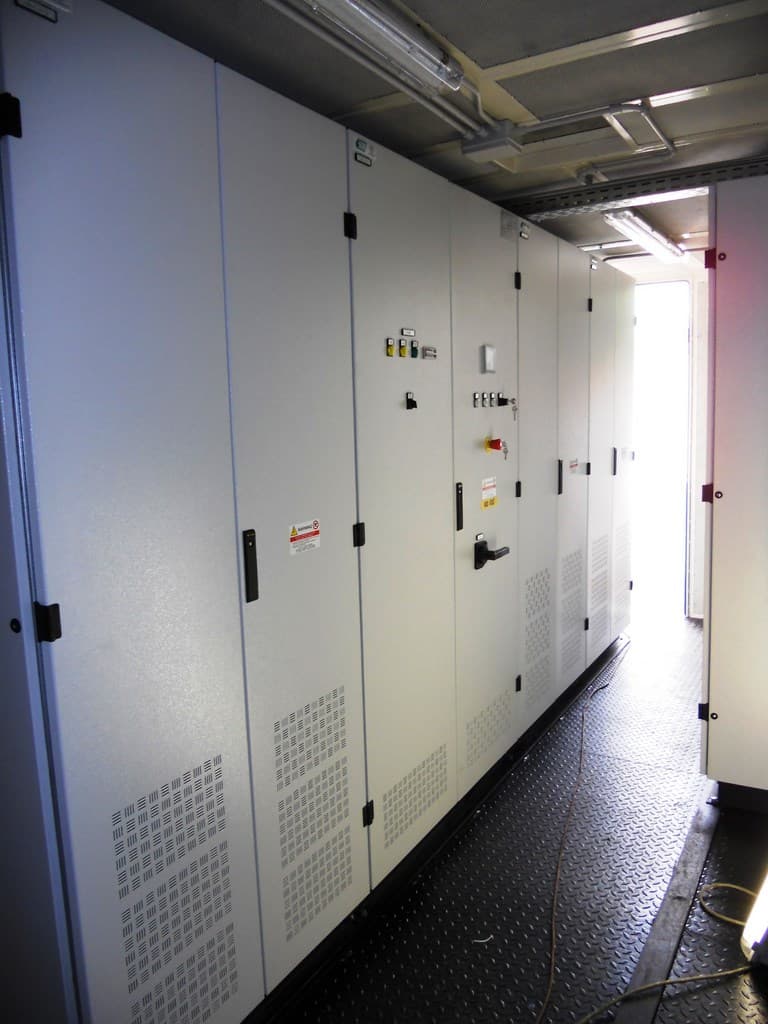

Le poste de contrôle-commande CT-PC peut généralement contenir:
– Les tableaux de Commande des moteurs et des actionneurs électriques et pneumatiques ;
– Les tableaux de Contrôle PLC (Programmable Logic Controller) pour l’interface usages électriques et électro-instrumentales composant l’installation industrielle;
– L’interface Operateur HMI (constituée d’ un Panneau Opérateur graphique).
Les équipements et accessoires standards sont ceux requis par les normes IEC pour les tableaux Basse Tension.

Modularité et customisation

– La modularité permet d’effectuer des modifications ou des extensions même sur des postes déjà en service.
– Tous les équipements électriques et auxiliaires sont déjà interconnectés et testés en usine, prêts à l’emploi.
– Personnalisation des dimensions, de l’aménagement intérieur et des accessoires requis, y compris la climatisation et le système de prévention des incendies.
– Le poste de contrôle-commande conteneurisée est adaptable aux réglementations locales selon les spécifications du client.

Caractéristiques techniques des postes de contrôle-commande conteneurisées

DIMENSIONS CONTENEUR (ISO) – Mesures hors standard sur demande

Conteneur (pieds)	Longueur (mm)	Hauteur (mm)	Largeur (mm)
10	2990	2635	2435
15	4590	2635	2435
20	6055	2635	2435
25	7500	2635	2435
30	9125	2635	2435
40	12190	2635	2435

Conditions environnementales et d’utilisation

Température extérieure (min/max)	°C	-20 ÷ 50
Irradiation	w/mq	500
Vitesse maximale du vent	Km/h	140
Charge maximale de neige projection horizontale à 1000 m	Kg/mq	220
Activité sismique intense		AF 5
Degré de protection extérieur	IP	549
