    ATEX ZONES

    JBOX Ex e Boîtes de jonction de Moyenne Tension

    Les boîtes de jonction JBOX Ex-e de Moyenne Tension 7,2/11/24/36 kV sont certifiées ATEX pour zones avec risque d’explosion.

    Préventif
    Fermer X

    Préventif

    Remplissez le formulaire pour demander un devis personnalisé.

    Remplissez le formulaire pour demander un devis personnalisé.

    Les boîtes sont conçues pour empêcher la production de arcs, étincelles ou températures dangereuses qui puissent amorcer une explosion et sont aptes pour l’installation classifié Groupe I Catégorie M2 (en mine ) et pour installations au jour Groupe II 2GD avec niveau de protection Gb.

    Cear a conçu trois versions adaptées à différents besoins et applications.

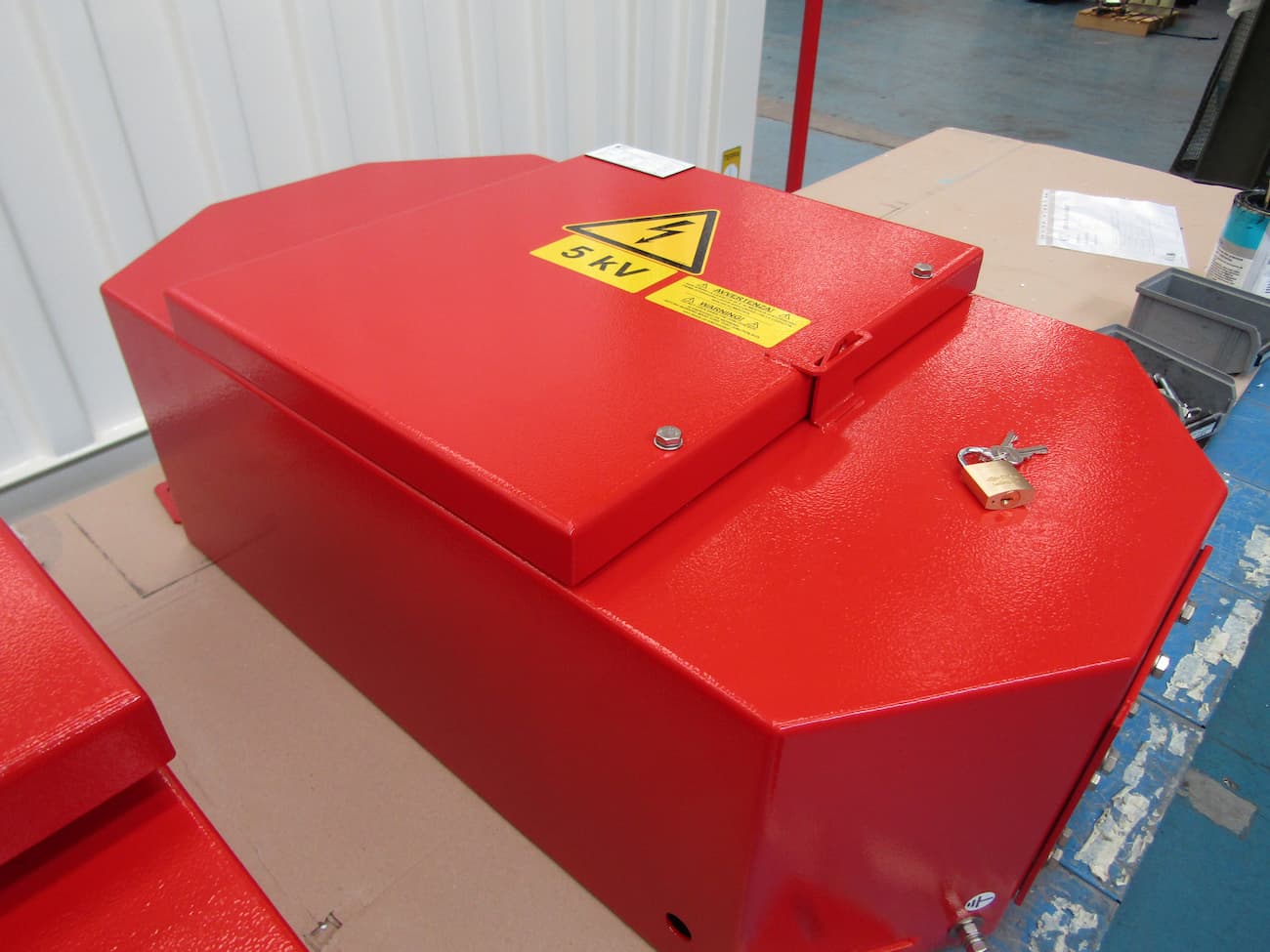

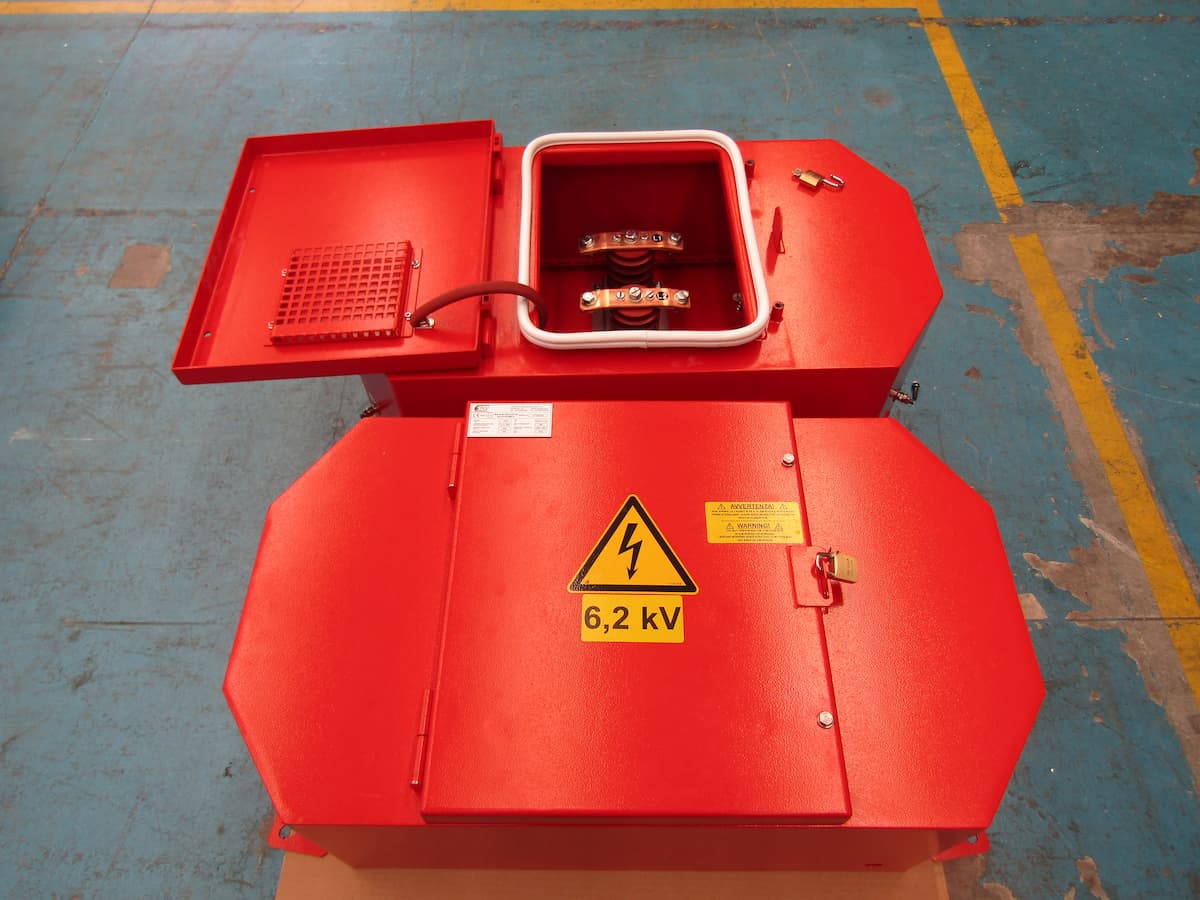

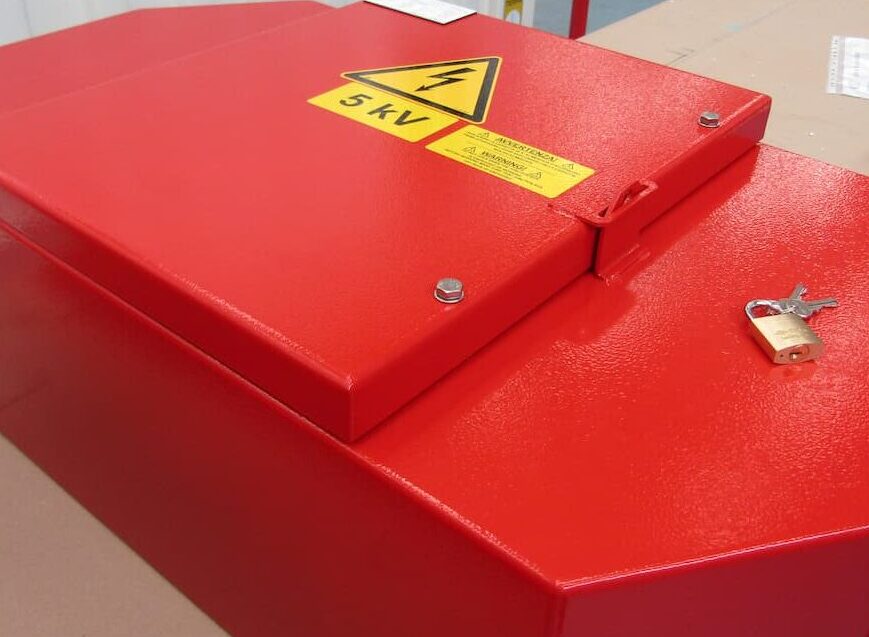

    JBOX Ex e en version octogonale de 7,2 à 36kV
    Fiche technique
    JBOX Ex e boîte de distribution 6,6 kV
    Fiche technique

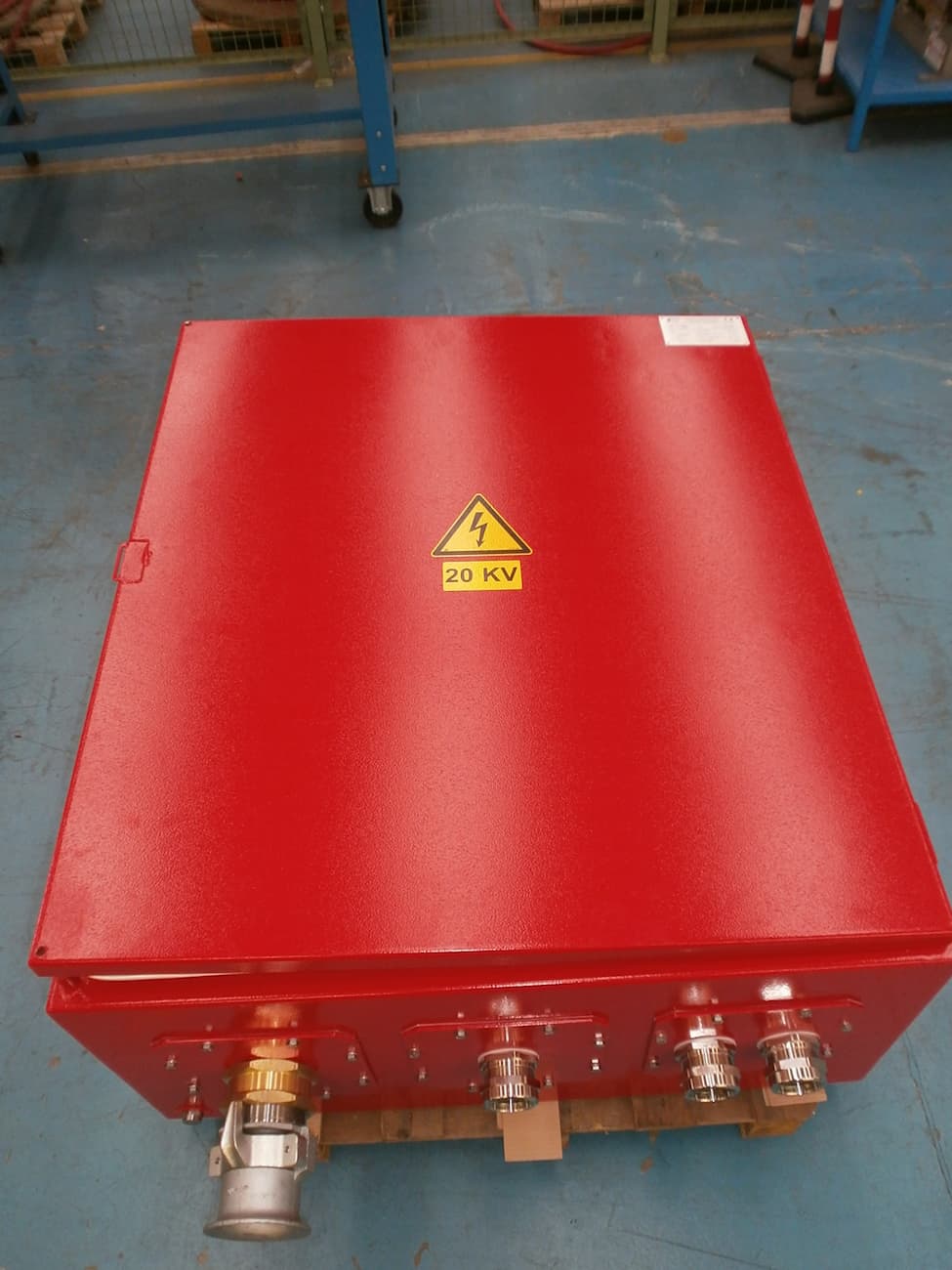

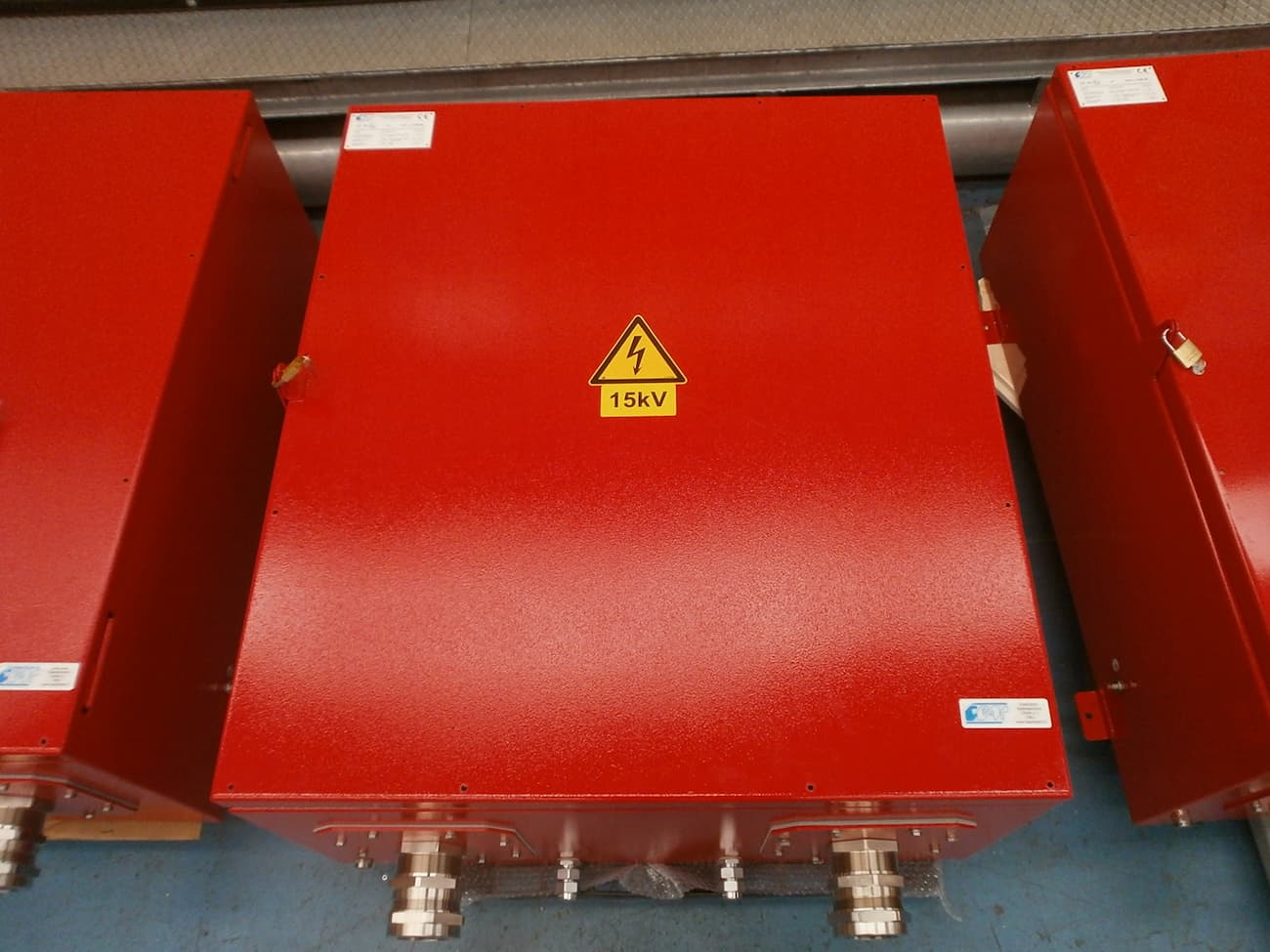

    JBOX Ex e en version rectangulaire de 7,2 à 36kV
    Fiche technique

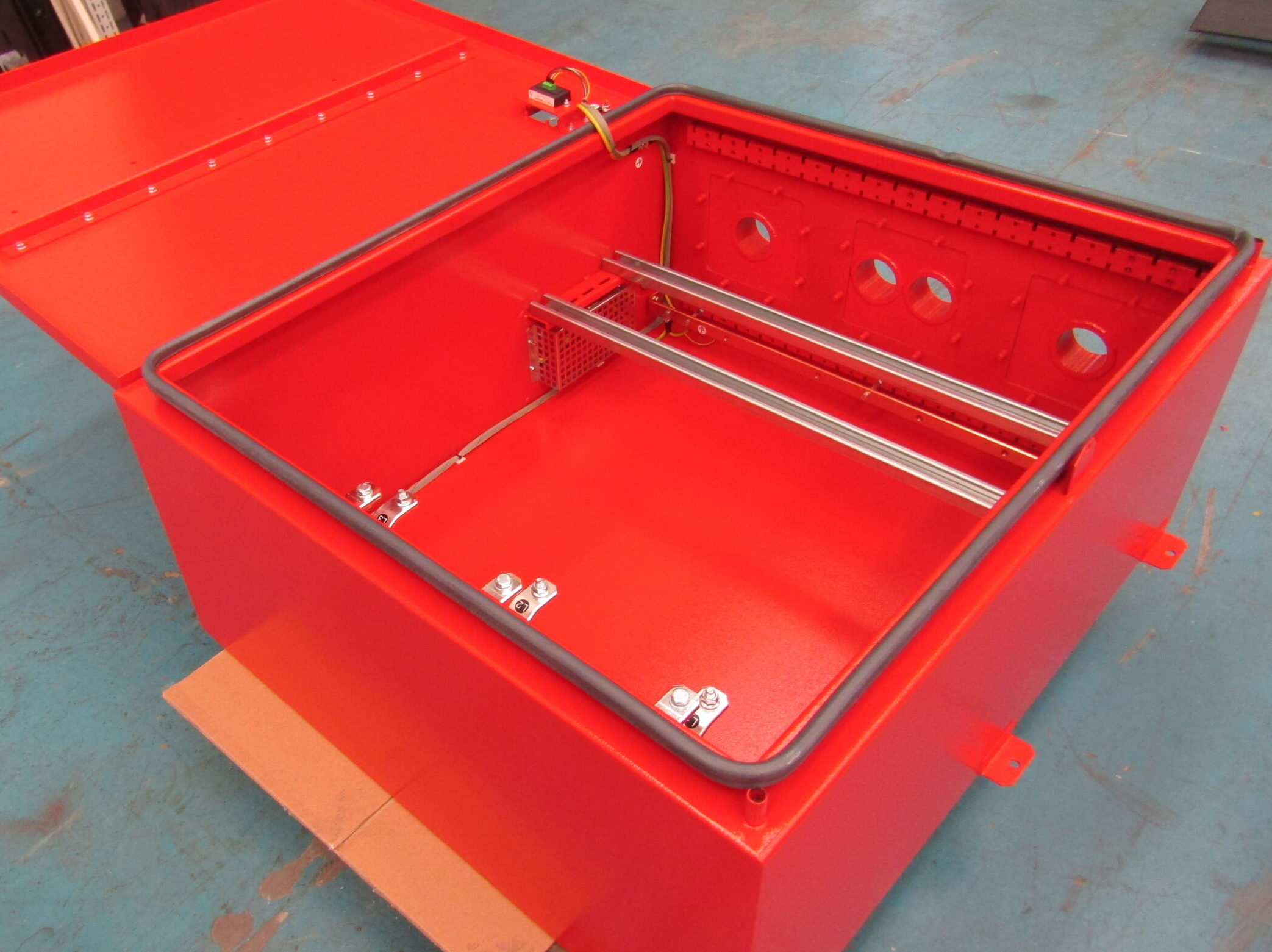

    Galerie de photos

    Réglementations internationaux et de sécurité

    Les boîtes de jonction Atex sont conçues conformément aux normes Internationals IEC et Européennes, ainsi qu’à la norme ATEX 2014/34/EU, comme indiqué dans le tableau ci-dessous.

    Caractéristiques constructives des boîtes de jonction de moyenne tension ATEX

    Les boîtes de jonction Jbox Atex sont fabriqués dans leur version standard en tôle d’acier pliée à la presse dûment bordée et renforcée d’une épaisseur et d’une peinture aptes à résister aux fortes sollicitations et aux intempéries. Toutes les parties ferreuses des composants, écrous et boulons et petits accessoires sont en acier inoxydable.

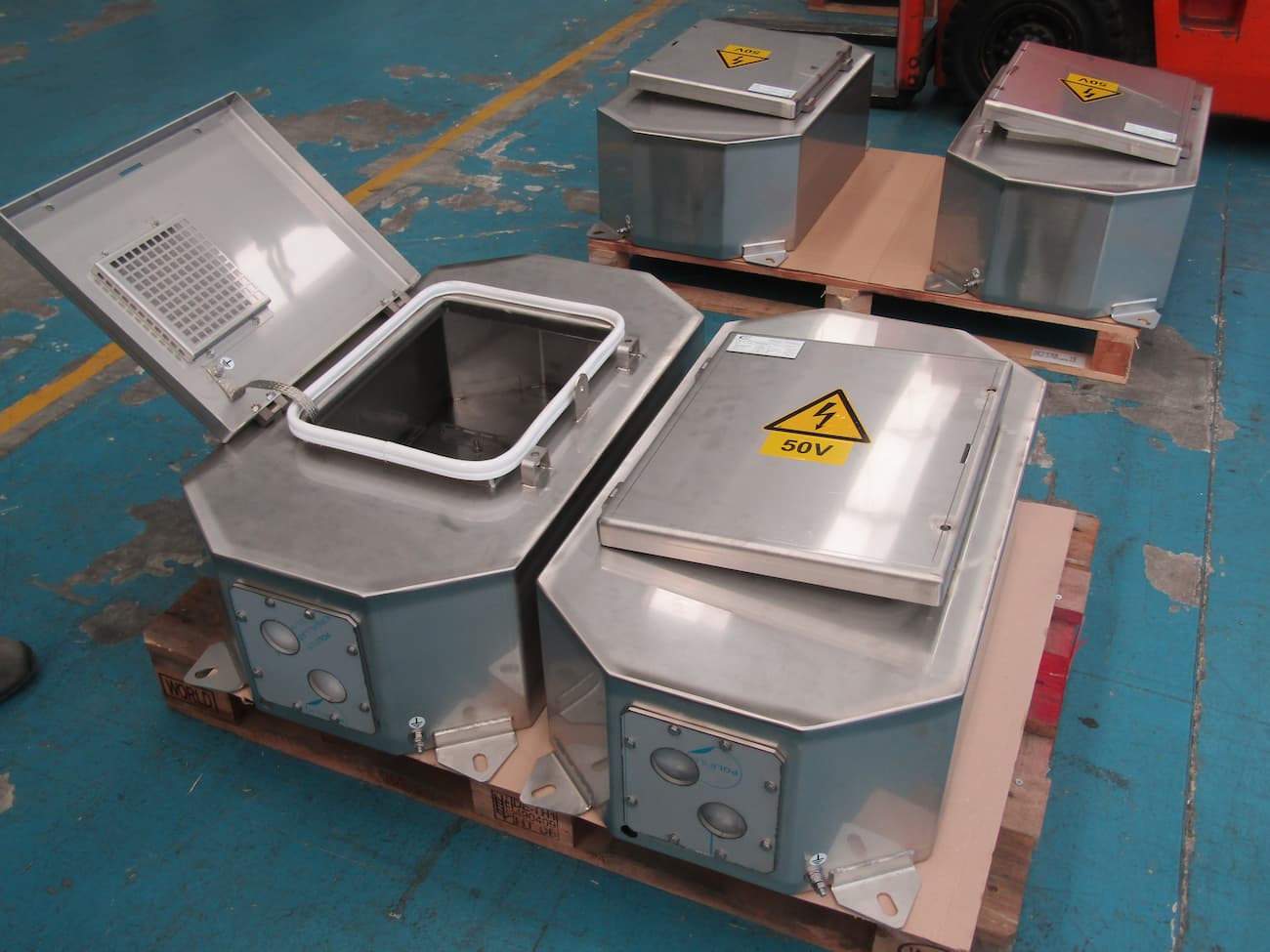

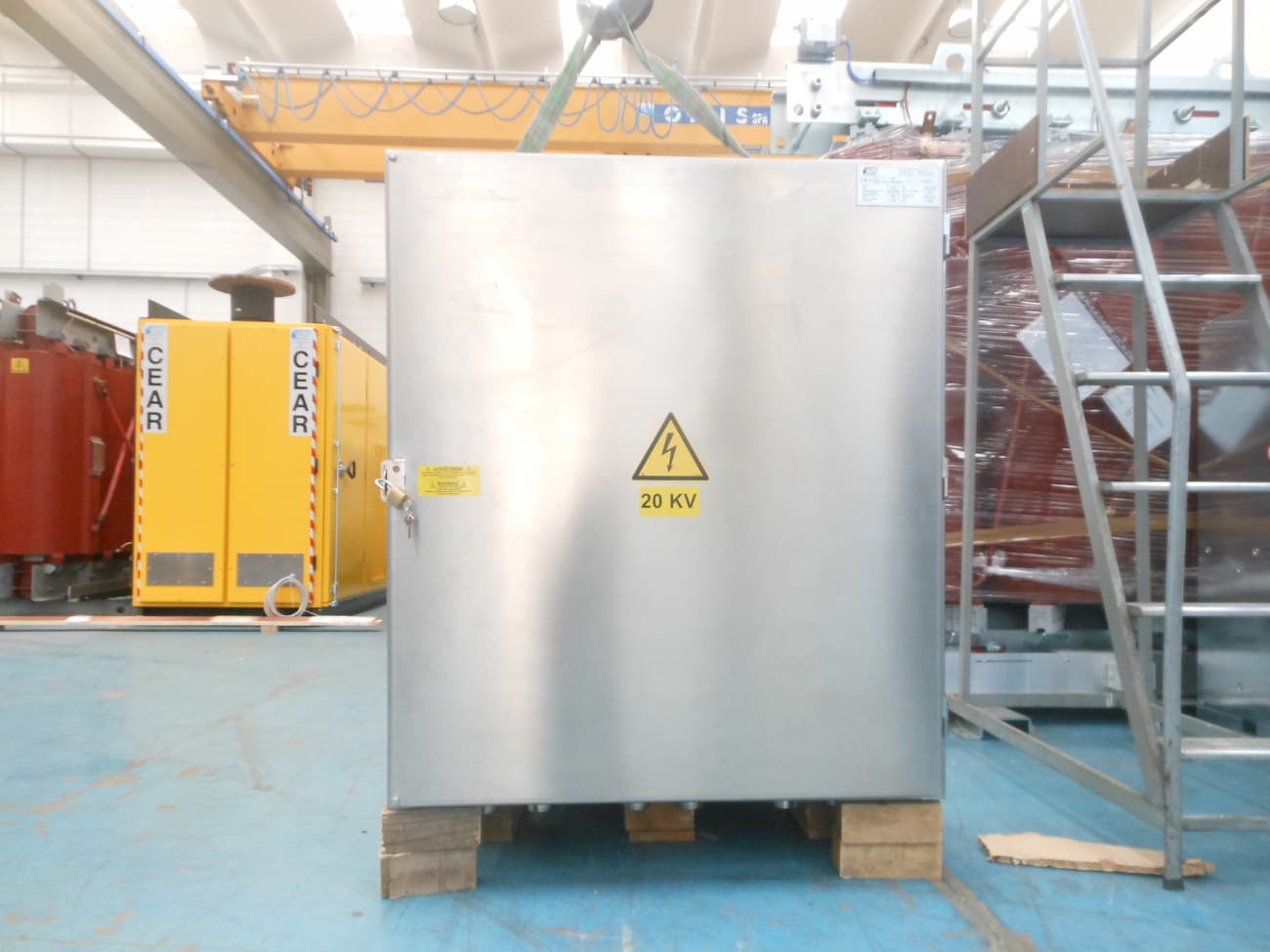

    Sur demande, des versions en acier inoxydable peuvent être réalisées.

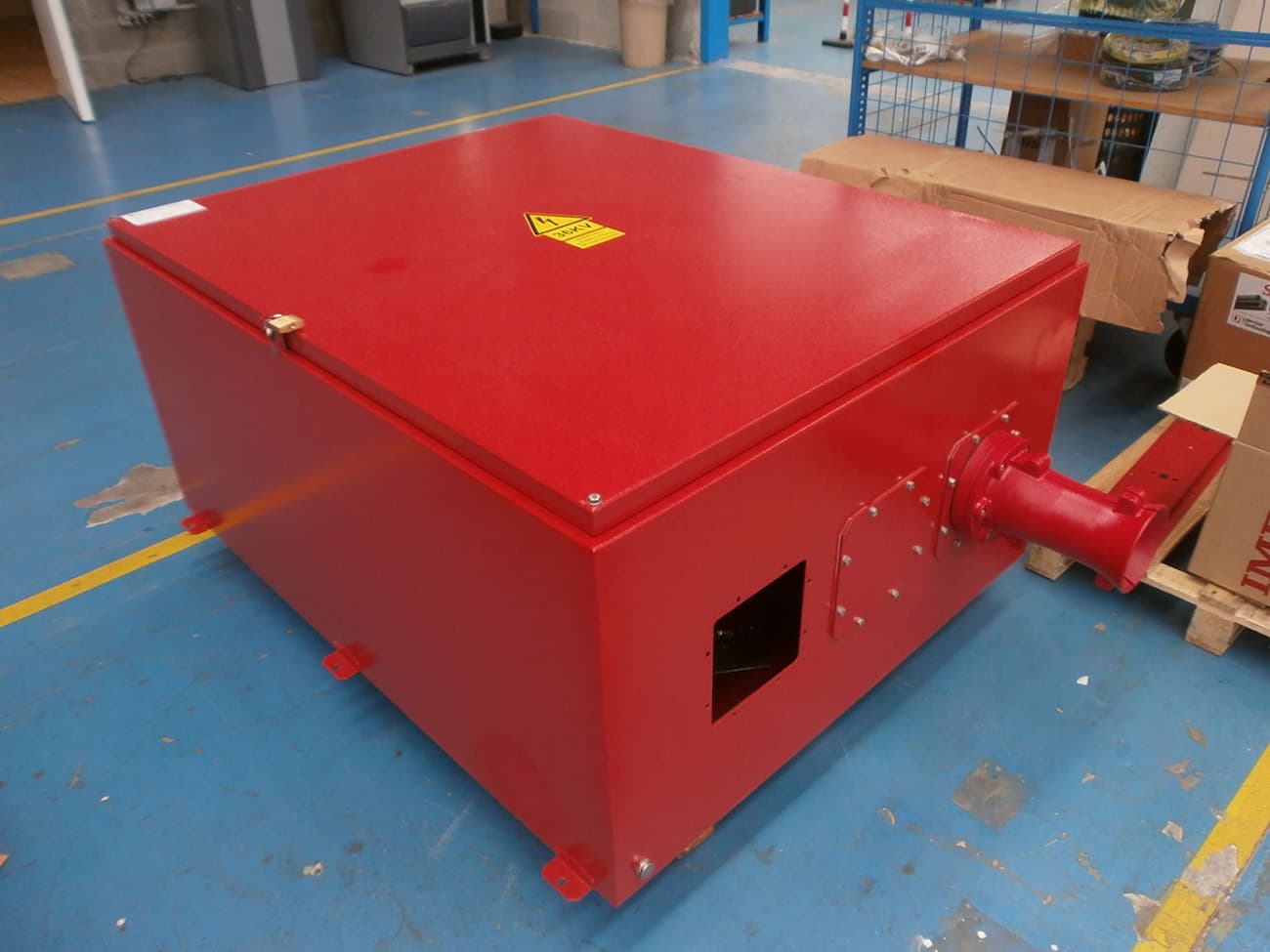

    La version octogonale a la possibilité de fournir une entrée de câble latérale, tandis que la version rectangulaire est conçue pour l’entrée de câble par la partie inférieure.

    Conditions environnementales et d’utilisation

    L’installation des boîtes de jonction ATEX prévoit température de l’air ambiant max 50°C et min -50°C et un degré de protection  IP 66. D’autres conditions de fonctionnement, ainsi que d’autres degrés de protection peuvent être évalués sur demande.

    Modularité et customisation

    • Les des boîtes de jonction ATEX peuvent être personnalisés selon le nombre de câbles entrants et sortants, le type de colliers ou MCT le plus adapté à l’utilisation et au type d’accessibilité souhaité.
    • Possibilité d’équiper les boîtiers de jonction d’un boîtier auxiliaire.
    • Sur demande, la boîte MT peut être d’un câble chauffant.

    Réglementations internationaux et de sécurité

    7,2kV-11kV 24kV-36kV
    Marque I M2 Ex eb I Mb
    II 2G Ex eb IIC T4 Gb
    II2D Ex tb IIIC T135°C Db    		 I M2
    II 2G
    II2D Ex tb IIIC T135°C Db
    Normes de référence EN 60079-0
    EN 60079-7
    EN 60079-30
    EN 60079-31    		 EN 60079-0
    EN 60079-30
    EN 60079-31
    Uniquement à titre de référence : EN 60079-7

    Caractéristiques techniques des boîtes de jonction MT certifiées ATEX

    7,2 kV
    3AC    		 11 Kv
    3AC    		 24 Kv
    3AC    		 36 Kv
    3AC
    Tension nominale d’ emploi Ur 7,2 kV 11 kV 24 kV 36 kV
    Tension de tenue à 50 Hz (1 min) Ub 20 kV 28/50 kV 50 kV 70 kV
    Tension de tenue aux chocs U imp 60 kV 95 kV 125 kV 145 kV
    Frequence nominale fn 50-60 Hz 50-60 Hz 50-60 Hz 50-60 Hz
    Courant nominale des barres/câbles principaux Ir 630 A 630 A 630 A 630 A
