DISTRIBUTION DE PUISSANCE

Tableaux protégés moyenne tension

Cear fournit des tableaux protégés de moyenne tension adaptés aux spécifiques de tension du réseau de distribution électrique jusqu’à 36kV.

Préventif

Les tableaux protégés de moyenne tension sont destinés aux réseaux de distribution électrique de moyenne tension, pour l’isolement, la protection et la mesure; ils se caractérisent pour être compacts, modulaires adaptables pour n’importe quelle exigence d’installation et ils se caractérisent pour:

maximum continuité d’exercice, grâce à des séparations particulières qui séparent les différentes cellules de chaque compartiment;
simplicité d’installation et liens, parce que le tableau est déjà assemblé et prêt pour le fixage et la connexion au réseau;
présence de verrouillages de sécurité mécanique pour faire les correctes manœuvres et garantir une sécurité maximale du personnel.

Fiche technique

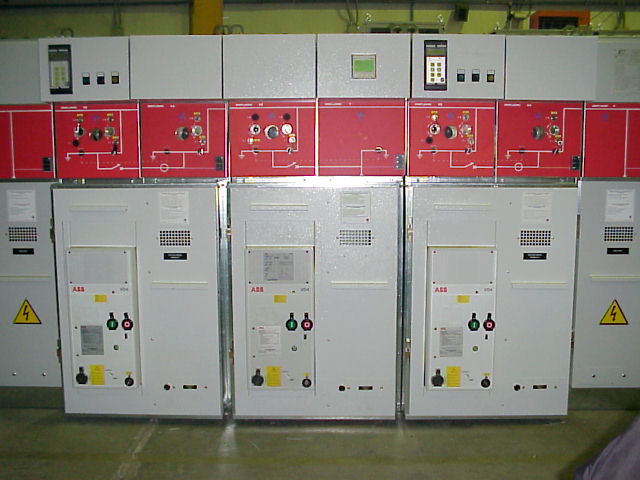

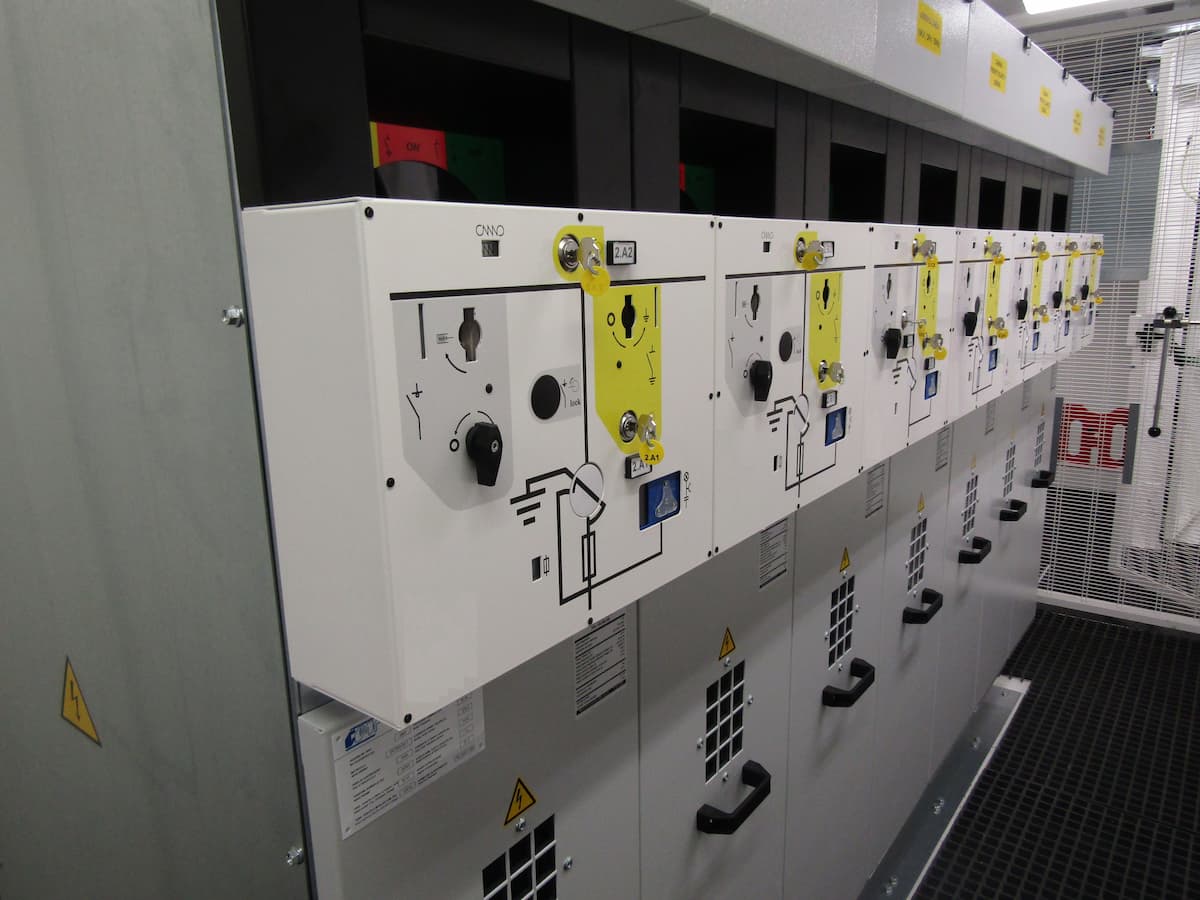

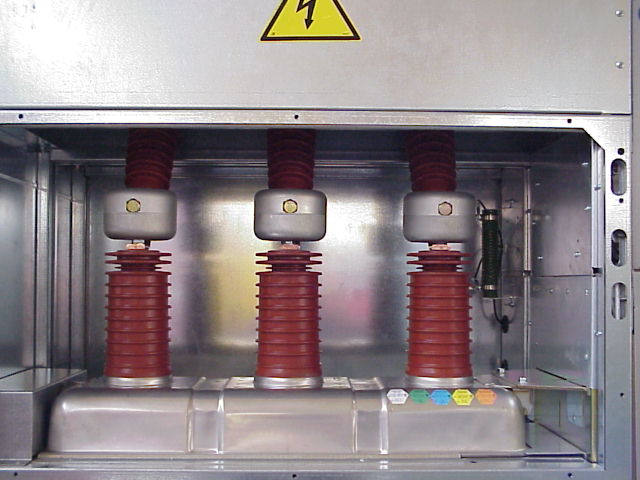

Galerie de photos

Réglementations internationaux et de sécurité

Les tableaux protégés de moyenne tension sont conformes aux normes internationales IEC 62271-200, IEC 62271-1, IEC 60529 et Italiennes CEI EN 62271-200, CEI EN 60529, ainsi qu’aux CEI 0-16 pour les cellules standardisées demandées par les distributeurs d’énergie électrique en Italie.

Caractéristiques constructives des tableaux MT protégés

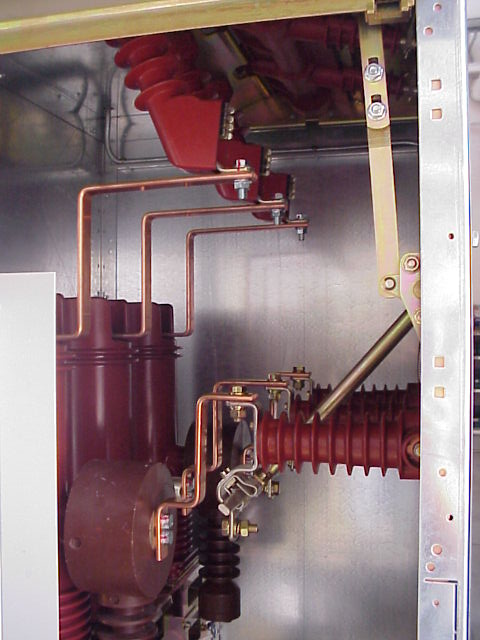

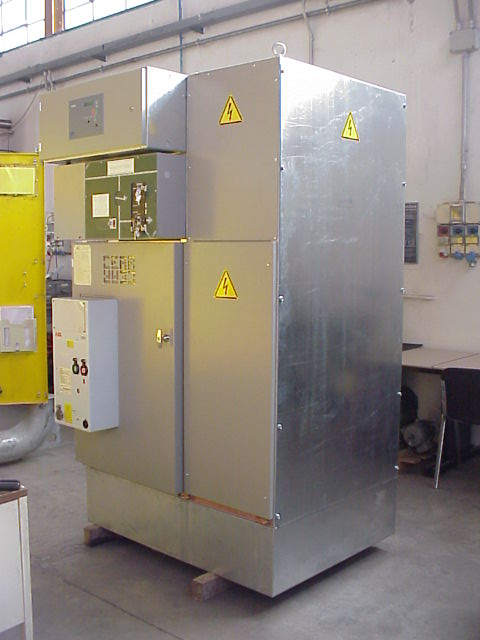

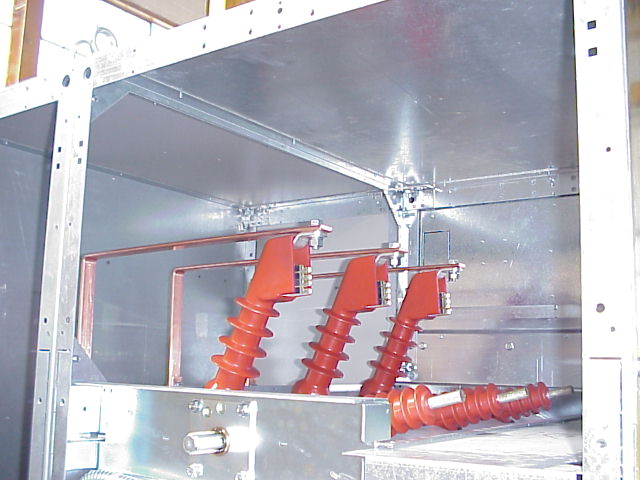

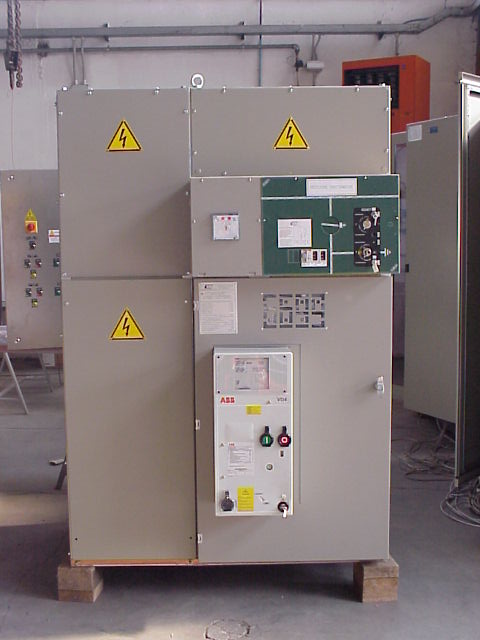

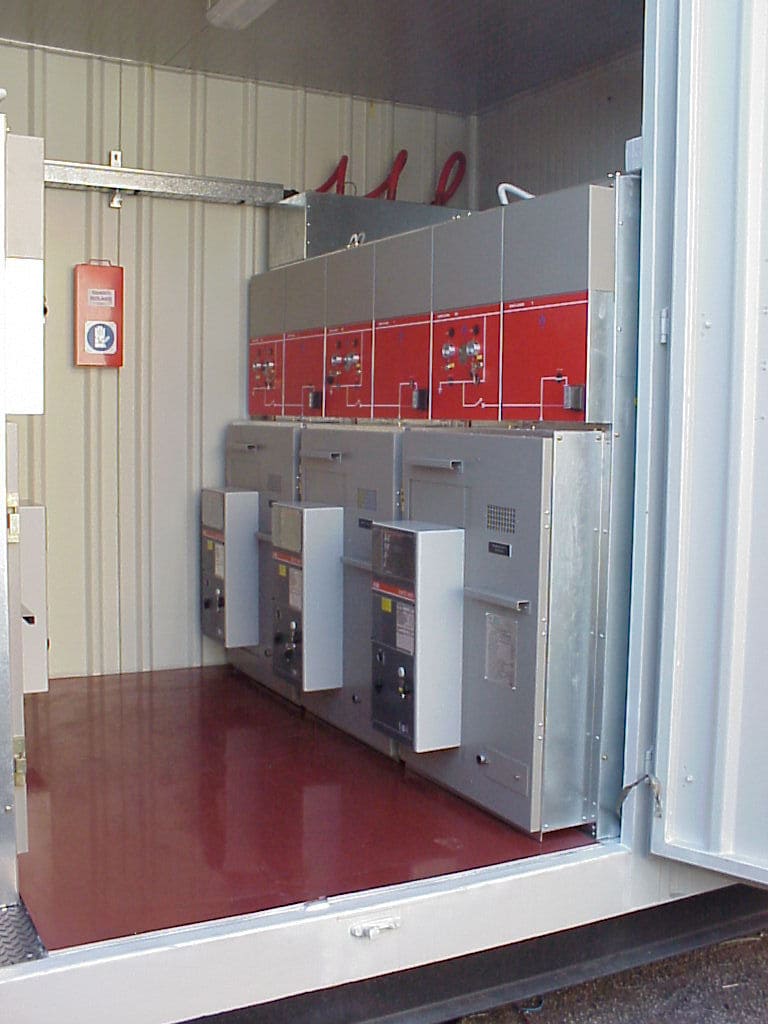

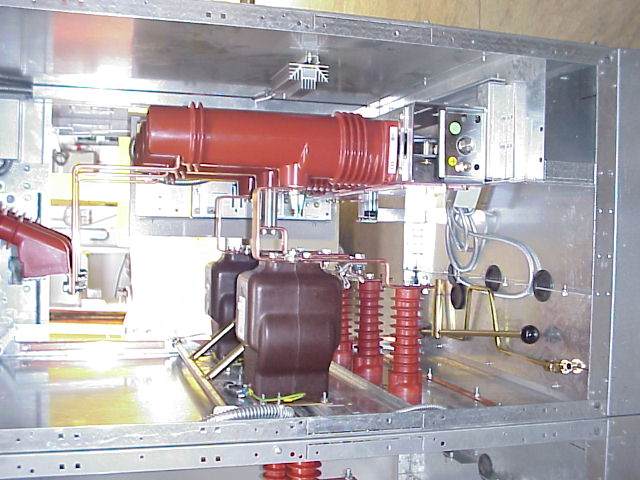

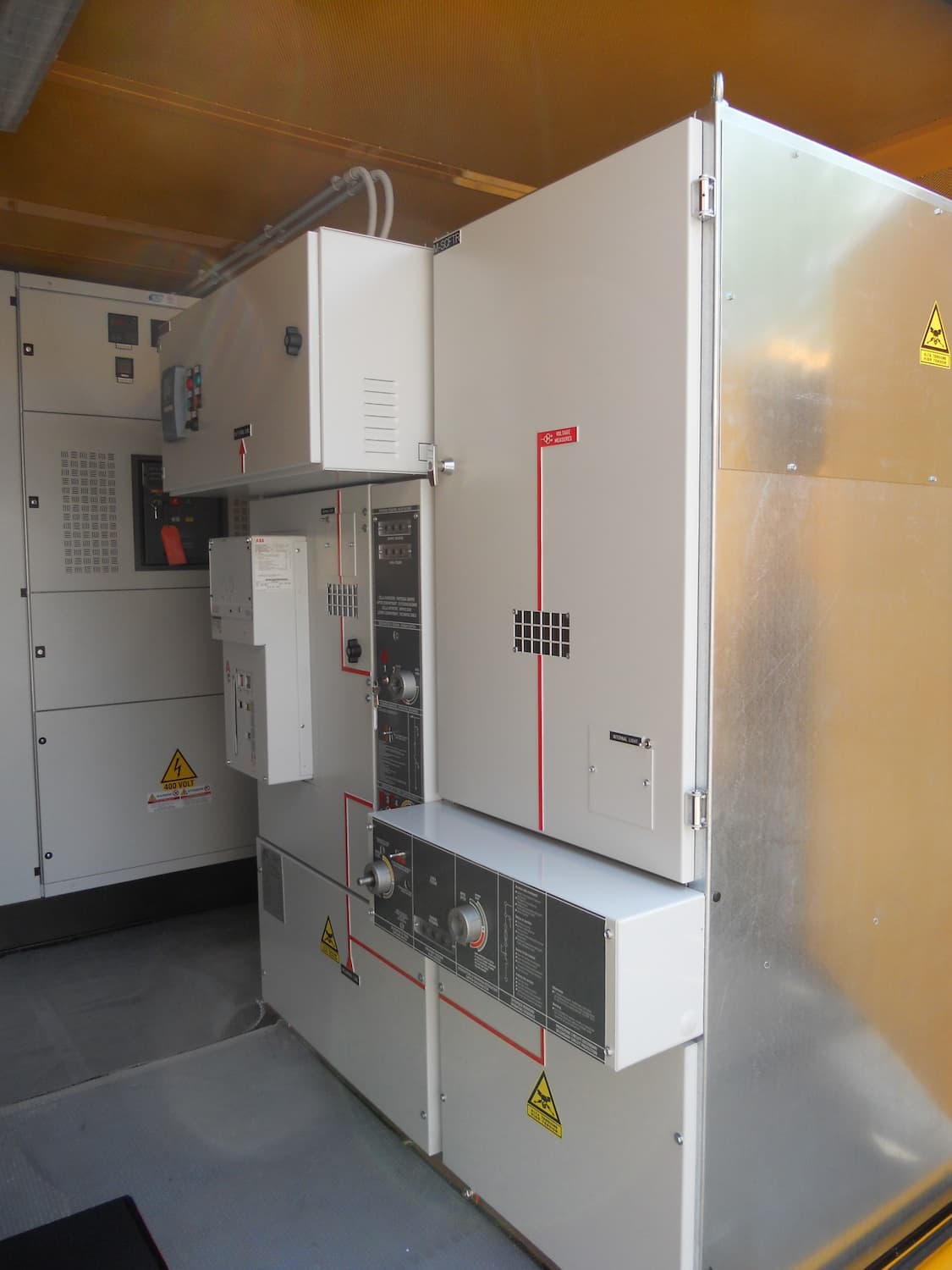

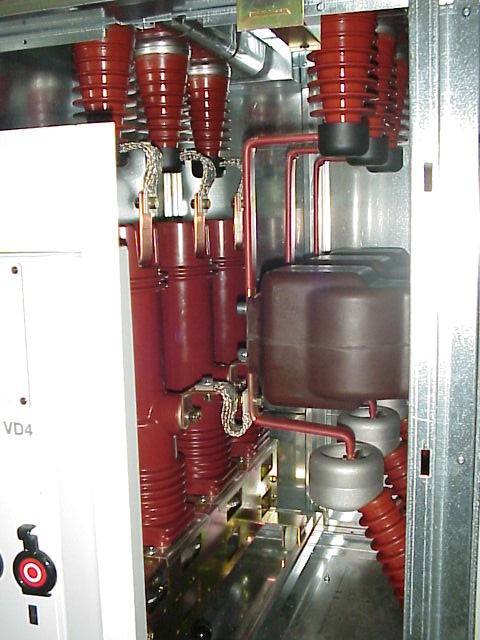

Le tableau protégé de moyenne tension est fabriqué en tôle d’acier pliée et peint avec des poudres époxy après traitement de dégraissage et de phosphatation. Le tableau se compose d’une ou plusieurs cellules, chacune structurée par des compartiments pour des fonctions spécifiques, déterminées par les besoins et la configuration du système.

Conditions environnementales et d’utilisation

L’installation intérieure prévoit température de l’air ambiant max 50°C et min -5°C et un degré de protection standard IP30 – IP20 a portes ouvertes . D’autres conditions de fonctionnement, ainsi que d’autres degrés de protection peuvent être évalués sur demande.

Modularité et customisation

Possibilité de personnaliser les différentes sections en fonction du domaine d’application
Possibilité de personnaliser la section auxiliaire et de connexion aux systèmes SCADA
Possibilité de tenue à l’arc interne
Design compact pour applications spécifiques

Caractéristiques techniques des tableaux MT protégés

Tension nominal	Ur	kV	7,5	12	17,5	24	36
Tension de tenue à fréquence industrielle (50-60 Hz 1 min.) phase-terre et entre phases	Ud	kV	20	28	38	50	70
Tension de tenue aux chocs de foudre phase-terre et entre phases	Up	kV	60	75	95	125	170
Courant nominal	Ir	A	400÷1250	400÷1250	400÷1250	400÷1250	400÷800
Courant de courte durée admissible 1 sec. sur circuits primaires et de terre	Ik	kA	12,5÷20	12,5÷20	12,5÷20	12,5÷20	16÷20
Tenue à l’arc interne 1 sec		kA	12,5÷16	12,5÷16	12,5÷16	12,5÷16	16
Classification de sécurité du personnel en cas de arc interne (Annexe “C” CEI EN 62271-200)	IAC AFL – IAC AFLR

Dimensioni Standard

Le dimensioni possono variare in funzione di:

Tipologia di celle che compongono il quadro
Versione per la tenuta ad arco interno
Versione con l’isolamento in aria o in SF6
