DISTRIBUTION DE PUISSANCE
Tableaux blindés de moyenne tension
Les tableaux blindés de moyenne tension, définis généralement “Metal clad”, sont conçus pour réseaux de distribution électrique de Moyenne Tension jusqu’à 24kV.
Préventif
Préventif
Remplissez le formulaire pour demander un devis personnalisé.
Les tableaux se prêtent à l’alimentation des usages et moteurs et ils sont caractérisés par des unités séparées entre eux par des cloisons en métal, qui généralement sont fonctionnels pour l’isolement, la protection et la mesure.
Ces tableaux MT peuvent être:
- isolés dans l’air
- isolés en sulfure hexafluorure (SF6)
- conçu avec la tenue à l’arc interne
Cette solution technique est la plus complète en termes de continuité des opérations et de la sureté des opérateurs, parce qu’il offre un degré de protection supérieur contre le court-circuit à l’intérieur et à l’extérieur de la structure.
Fiche technique

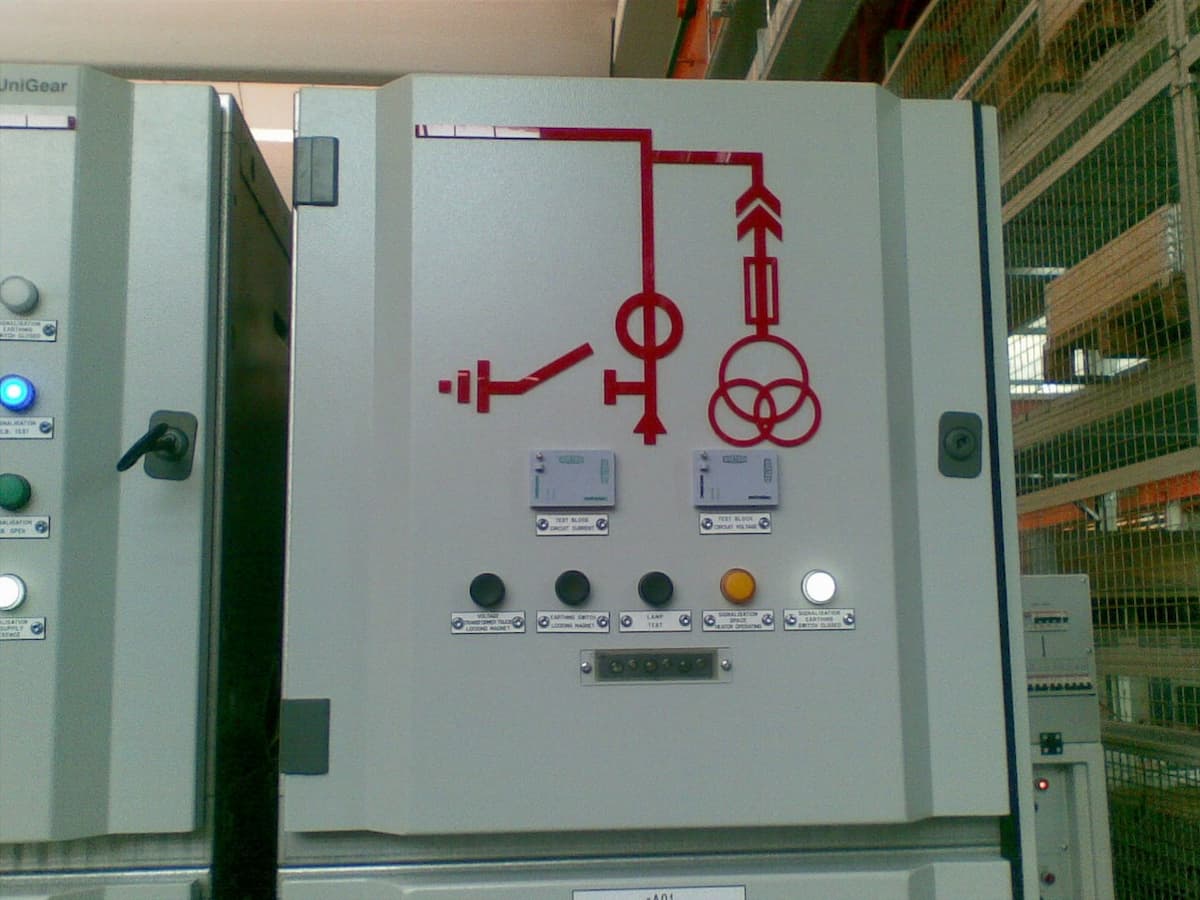

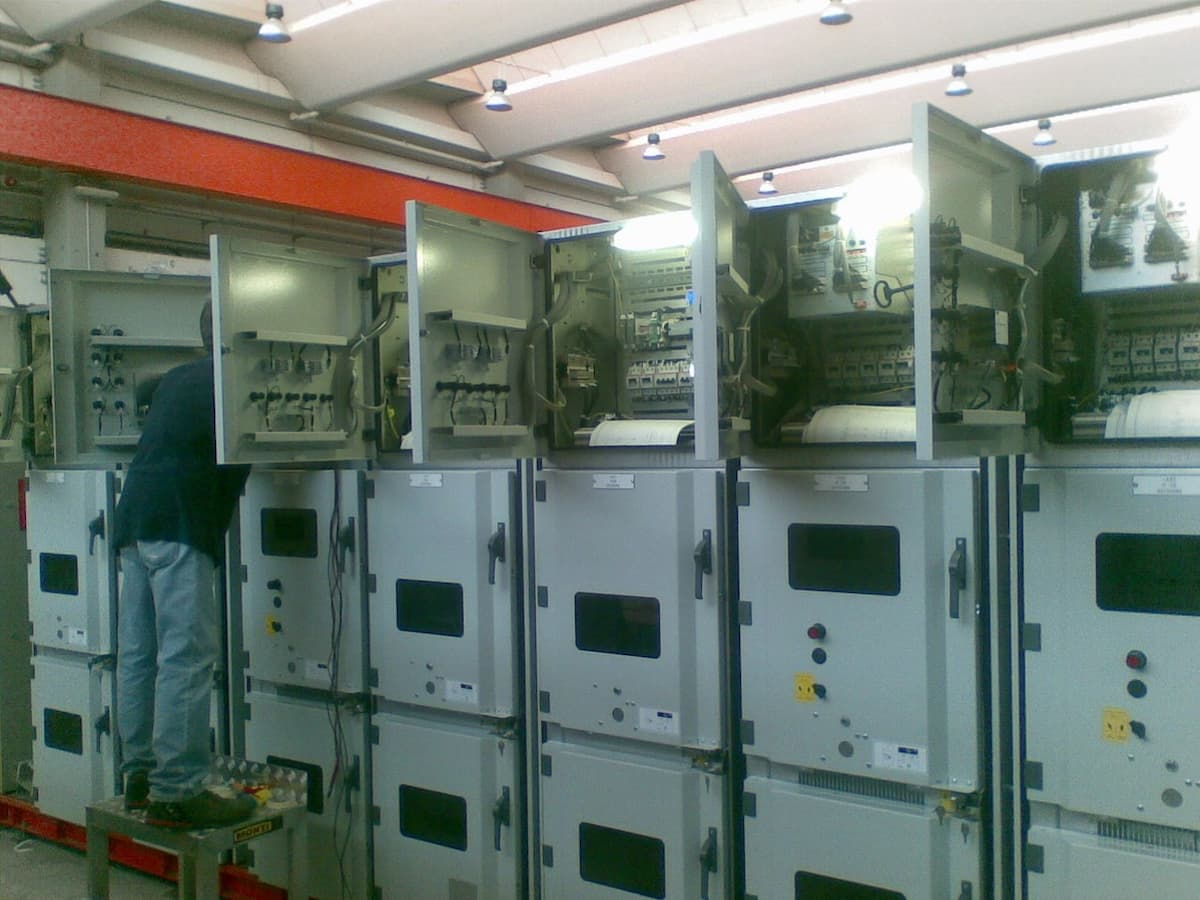

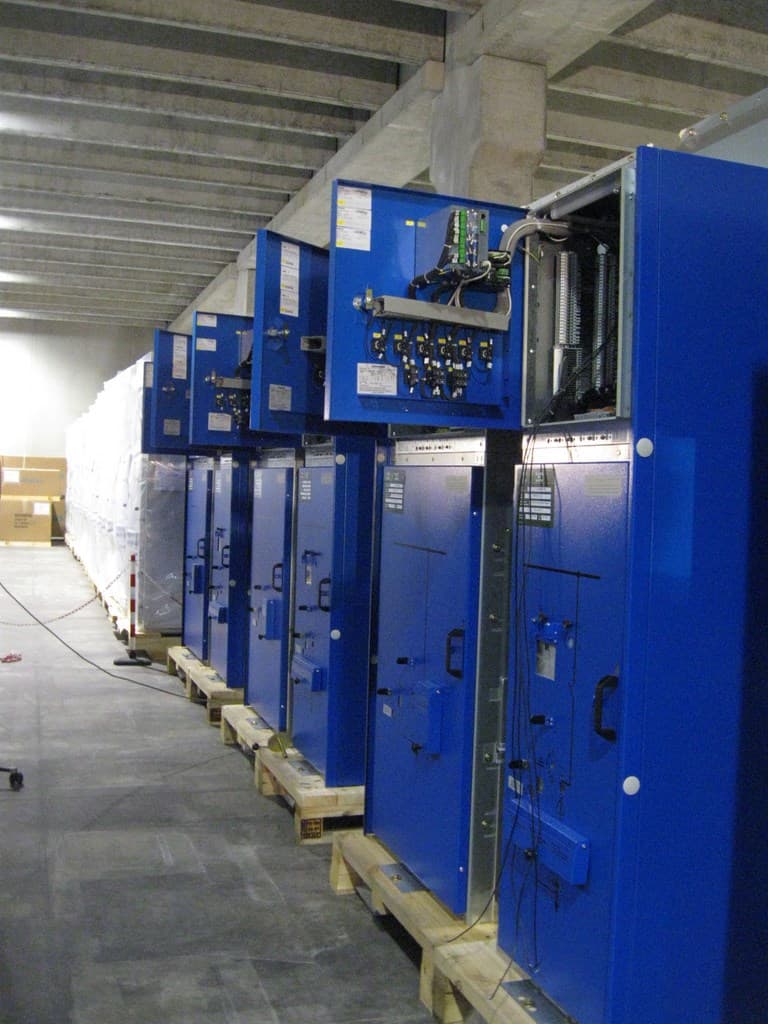

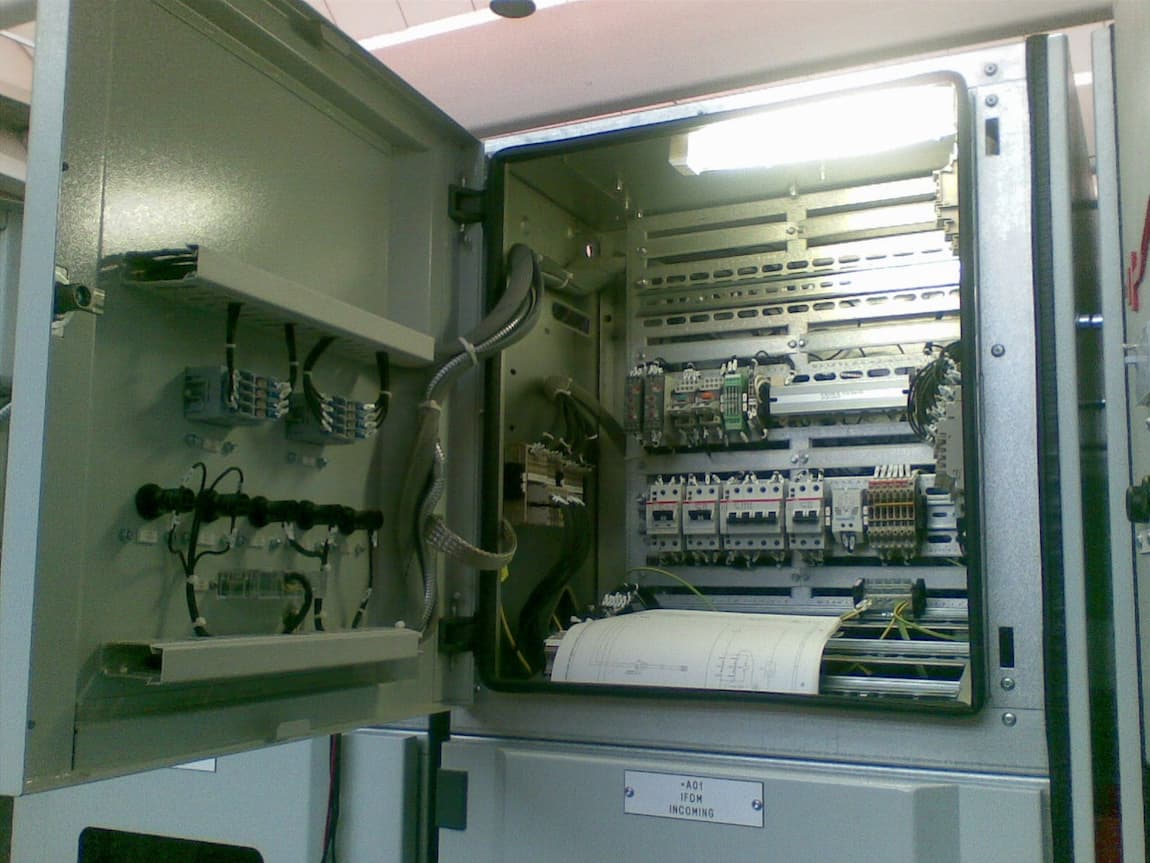

Galerie de photos
Réglementations internationaux et de sécurité
Les tableaux blindés de moyenne tension sont conformes aux normes internationaux IEC 62271-200 et Italiennes CEI EN 62271-200 CEI EN 61439-1, CEI EN 61439-2, CEI EN 60529, ainsi qu’aux CEI 0-16 pour les cellules standard, demandées par les distributeurs d’énergie électrique en Italie.
Caractéristiques constructives des tableaux MT blindés
Le tableau blindé de moyenne tension, grâce à ses caractéristiques, permet d’extraire certains compartiments et présente une séparation totale entre chaque unité fonctionnelle. Chacune unité se compose des compartiments conçus pour des fonctions spécifiques, déterminées par les besoins et la configuration du système.
La prédisposition pour la tenue à l’arc interne permet la canalisation des fumées produites par un arc, conformément à la réglementation en vigueur.
Conditions environnementales et d’utilisation
L’installation intérieure prévoit température de l’air ambiant max 40°C et min -5°C et un degré de protection standard IP4X – IP2X a portes ouvertes. D’autres conditions de fonctionnement, ainsi que d’autres degrés de protection peuvent être évalués sur demande.
Modularité et customisation
– le tableau peut être équipé de transformateurs de mesure ou de capteurs de mesure de courant et de tension, ou d’autres unités de contrôle et de protection
– le tableau se prête à la supervision d’un automatisation externe pouvant gérer des utilisateurs individuels avec des séquences programmables par l’opérateur.
– les configurations des unités peuvent entraîner des modifications des dimensions et du logement des composants à l’intérieur des compartiments
Caractéristiques techniques des tableaux MT blindés
| Tension nominal | kV | 12 | 17,5 | 24 |
| Tension nominale d’ isolement | Kv | 12 | 17.5 | 24 |
| Tension dressing à fréquence industrielle | Kv (1 min) | 28 | 38 | 50 |
| Courant nominale de courte durée admissible | kA (3 sec) | 50 | 50 | 31.5 |
| Courant de crête | kA | 125 | 125 | 80 |
| Tension de tenue aux chocs de foudre phase-terre et entre phases | kV | 75 | 95 | 125 |
| Fréquence nominal | Hz | 50/60 | 50/60 | 50/60 |
| Tenue à l’ arc interne 1 sec | kA | 50 | 50 | 31.5 |
| Courant nominale des barres principales Main busbar Rated current | A | 3150 | 3150 | 3150 |
| Classification de sécurité du personnel en cas de arc interne (Annexe “C” CEI EN 62271-200) | IAC AFLR |
Dimensioni Standard
Le dimensioni possono variare in funzione di:
- Tipologia di celle che compongono il quadro
- Versione per la tenuta ad arco interno
- Versione con l’isolamento in aria o in SF6
