DISTRIBUTION DE PUISSANCE
QDP – Tableau électrique Power Center
Le Power Center de Cear est un tableau électrique de distribution primaire Basse Tension personnalisable en fonction des besoins de l’installation.
Préventif
Préventif
Remplissez le formulaire pour demander un devis personnalisé.
Il s’agit d’un tableau électrique de distribution de puissance adapté à toute unité industrielle permanente ou temporaire, grâce à ses caractéristiques techniques:
- a une structure modulaire, divisée en compartiments métalliques
- est personnalisable selon les spécifications du client
- garantit une continuité de service
- facilite l’inspection et l’entretien
- garantit une sécurité optimale du personnel
Le Power Center QDP de Cear est conçu pour les installations électriques à puissance et aux courants de court-circuit élevés, il est donc possible de le trouver à l’intérieur des postes de distribution ou de transformation électrique et dans les grandes installations industrielles ou tertiaires.
Fiche technique

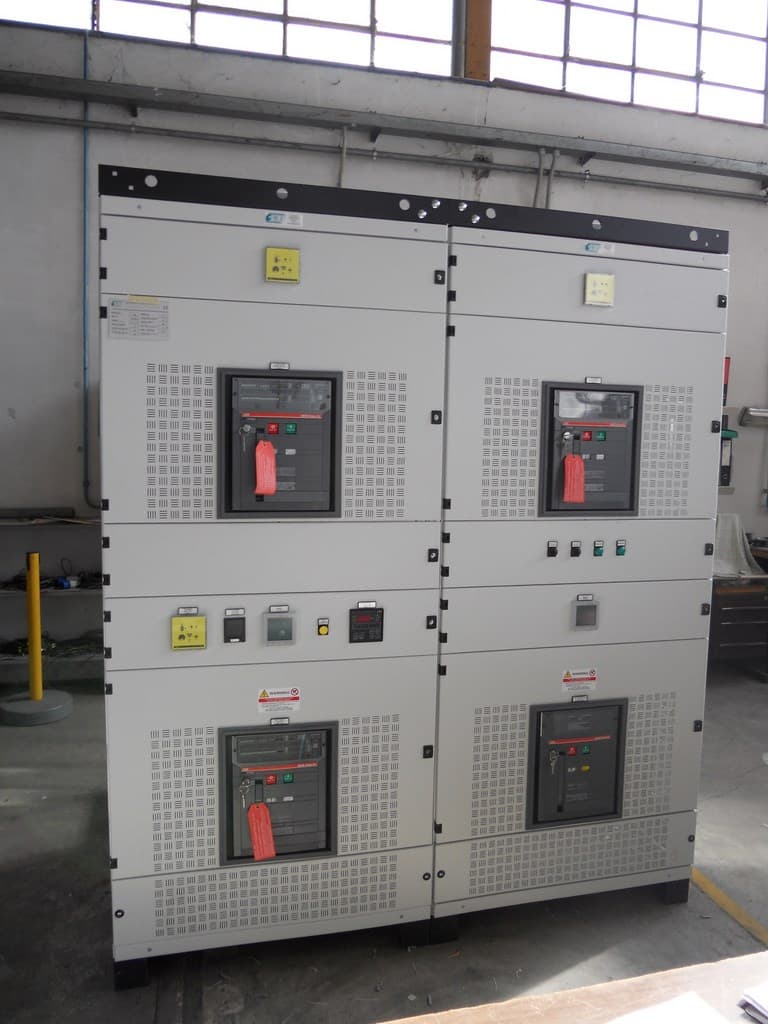

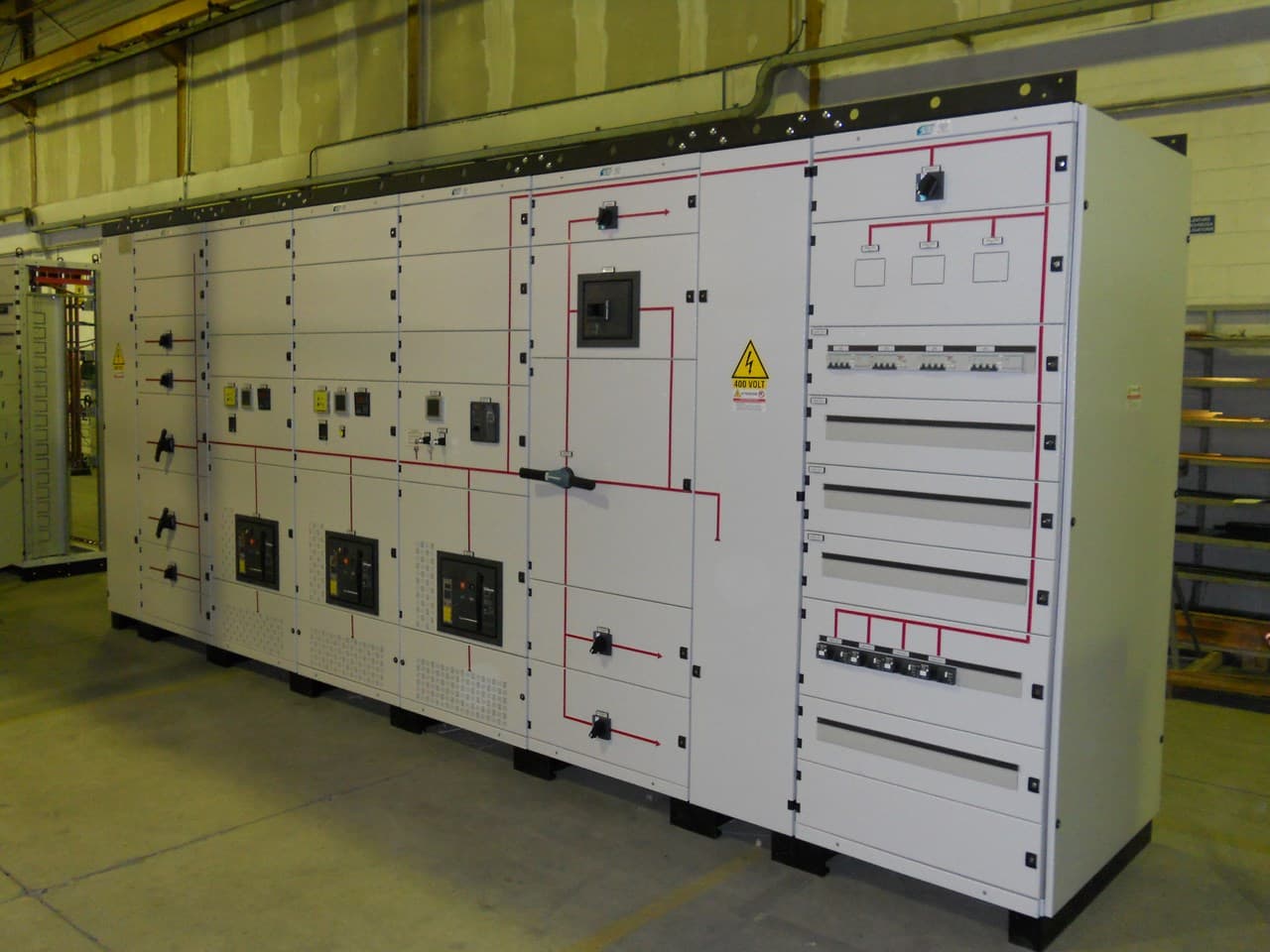

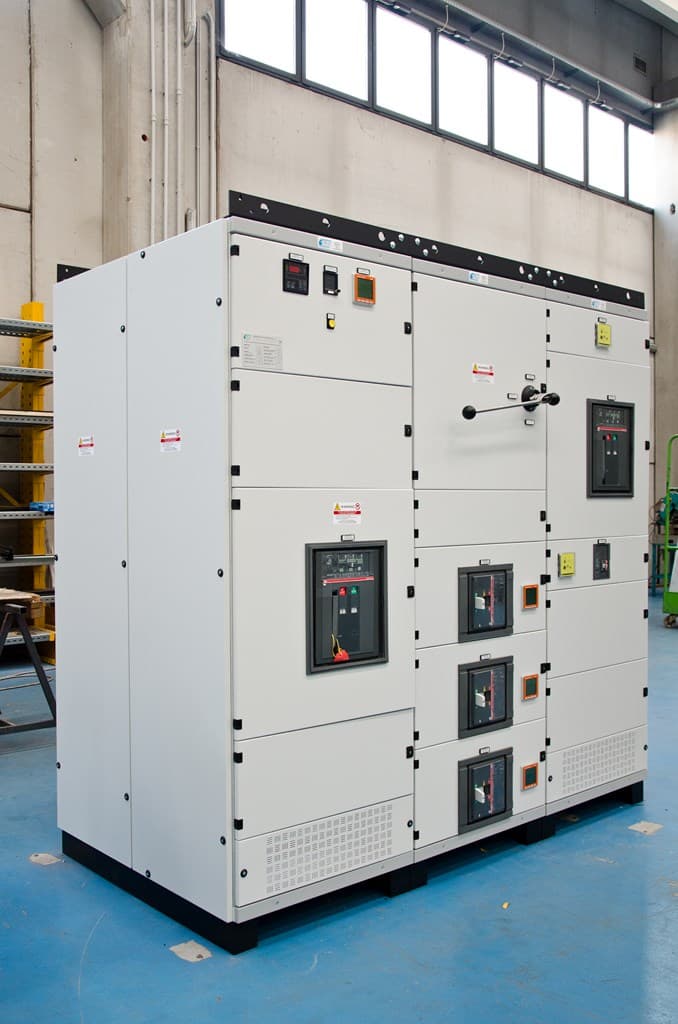

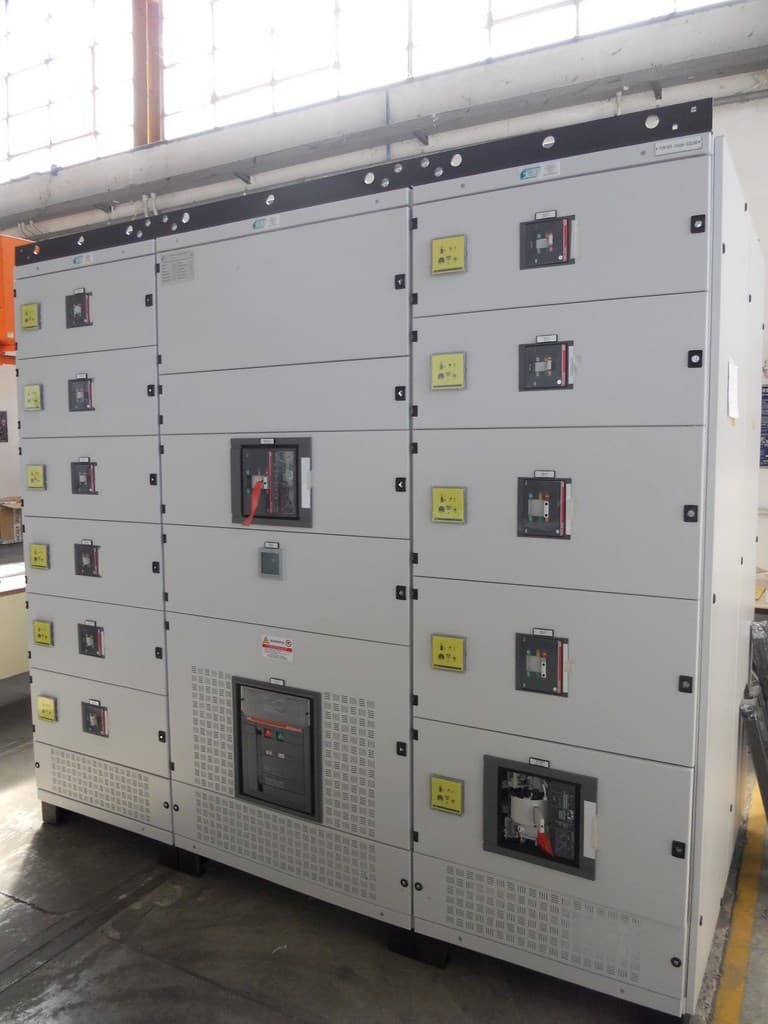

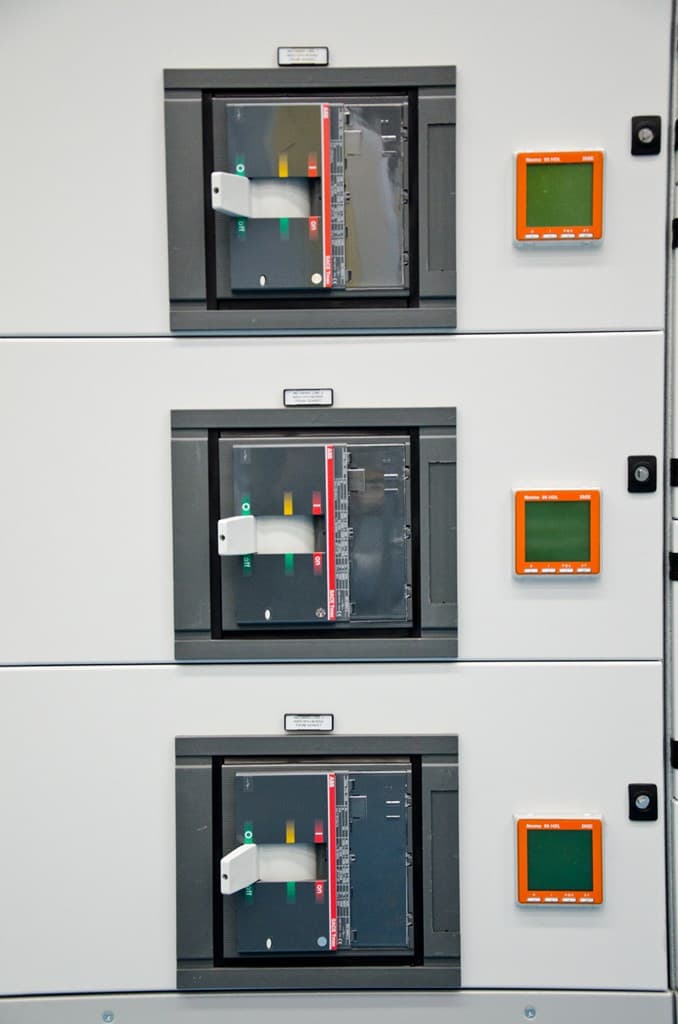

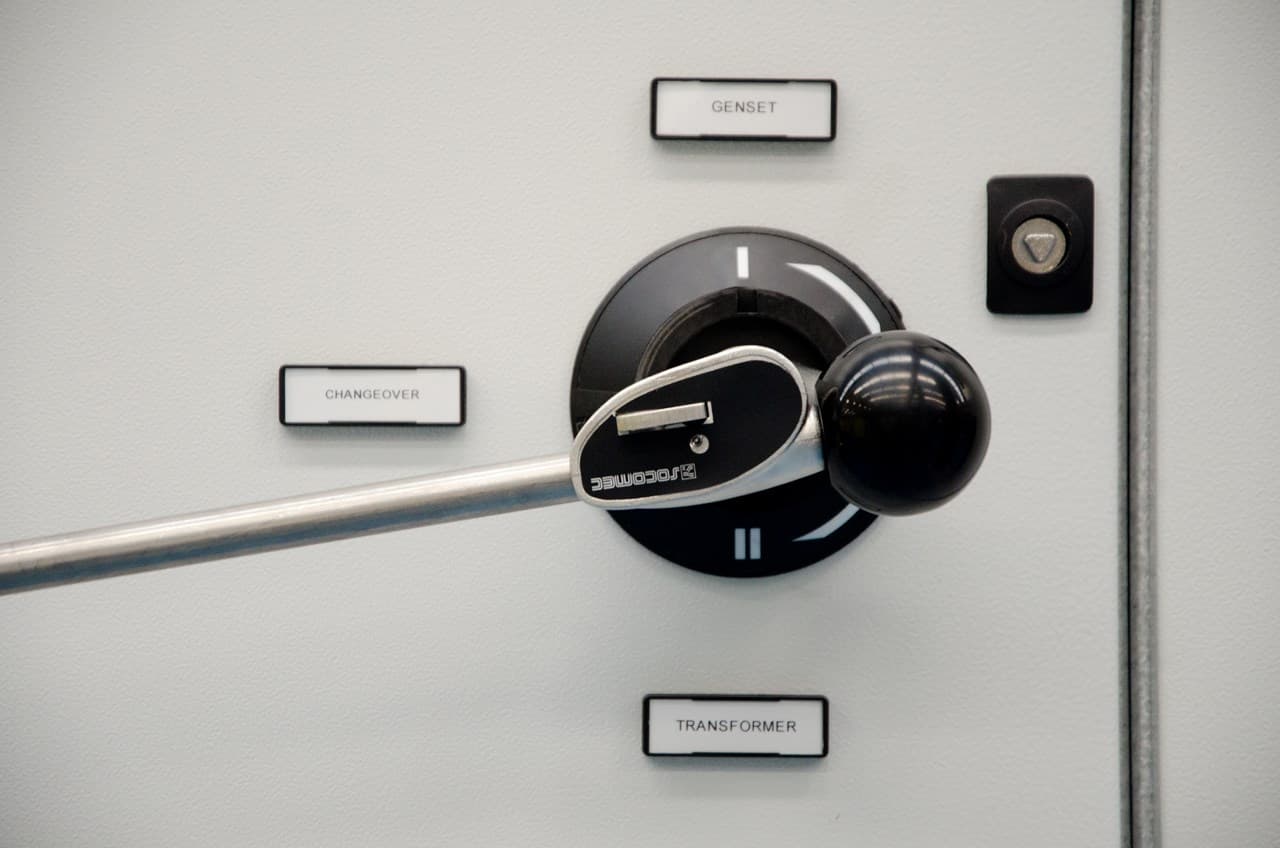

Galerie de photos
Réglementations internationaux et de sécurité
Les tableaux Power Center QDP ont été testés par l’autorité de certification jusqu’à la forme de séparation 4b et à la tenue de l’arc interne.
En outre, sont conformes aux normes internationaux IEC 61439-1/2, IEC/TR 61641, et Européennes IEC EN 61439-1/2, IEC EN 60529, IEC EN 60865-1, CEI 17-86.
Caractéristiques constructives des tableaux électriques Power center QDP
La normalisation des structures, des unités fonctionnelles et des dimensions fait du tableau QDP un outil flexible et utilisable pour toute configuration de système.
La peinture et la structure sont traitées pour éviter la corrosion et peuvent être personnalisées selon le type d’installation.

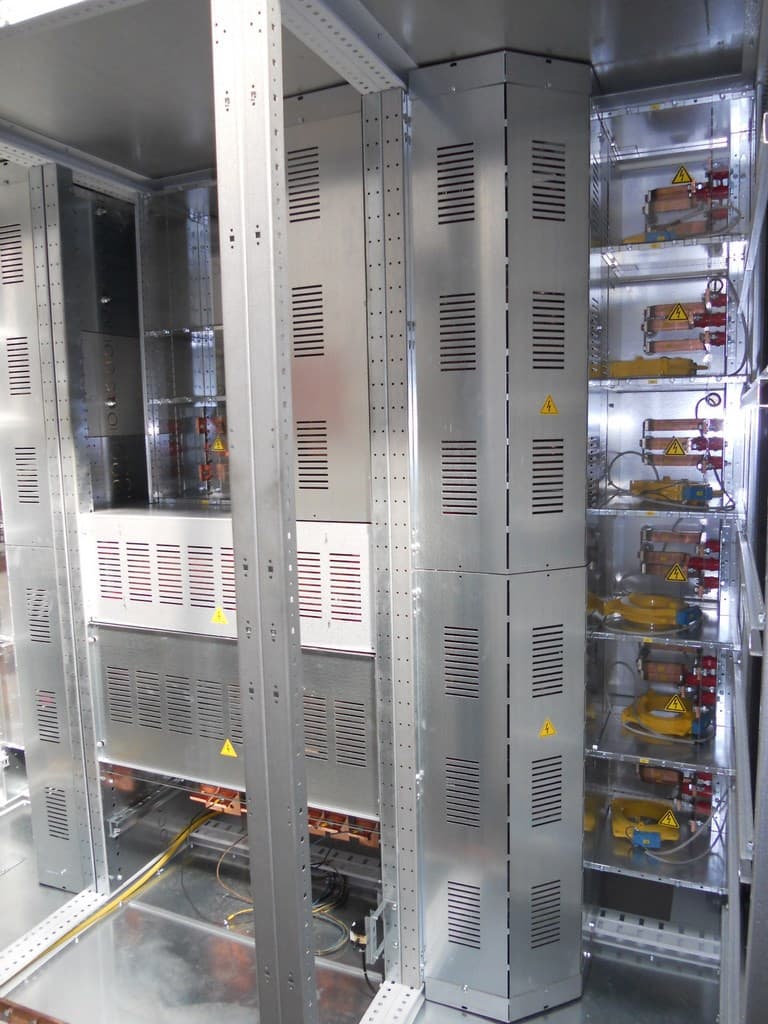

La dissipation thermique est assurée par les diaphragmes de séparation des cellules et des ouvertures appropriées sur les parois et sur le toit, qui permettent l’évacuation naturelle de l’air chaud vers l’extérieur du tableau.
Conditions environnementales et d’utilisation
L’installation intérieure prévoit température de l’air ambiant max 40°C et min -5°C et un degré de protection standard de IP30 à IP54 (sur demande), avec un IP20 à portes ouvertes. D’autres conditions de fonctionnement, ainsi que d’autres degrés de protection peuvent être évalués sur demande.
Modularité et customisation

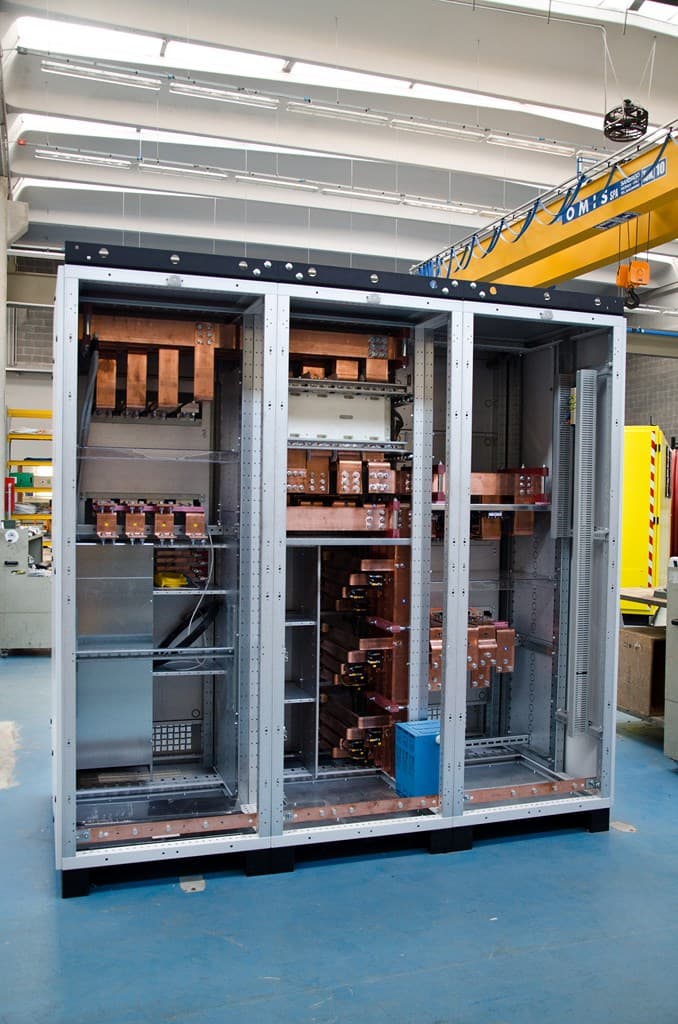

– Le tableau QDP c’est entièrement composable et modulaire, facilement accessible devant et derrière; à la demande du client, il est possible d’étudier les meilleures solutions pour l’optimisation de l’espace.

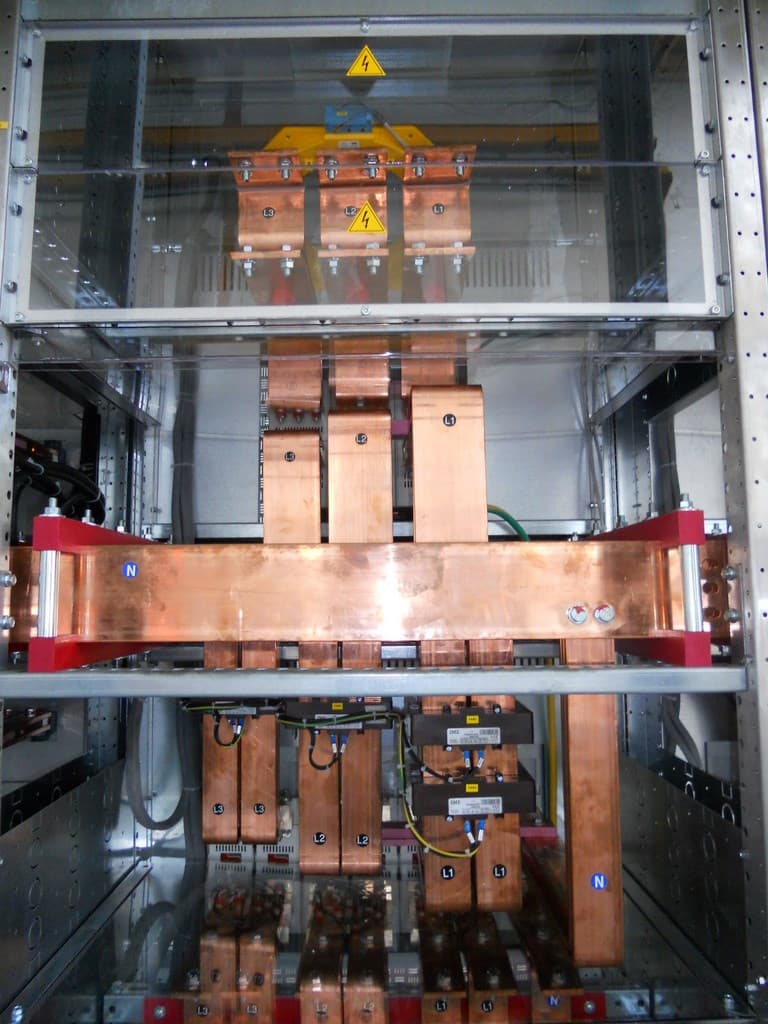

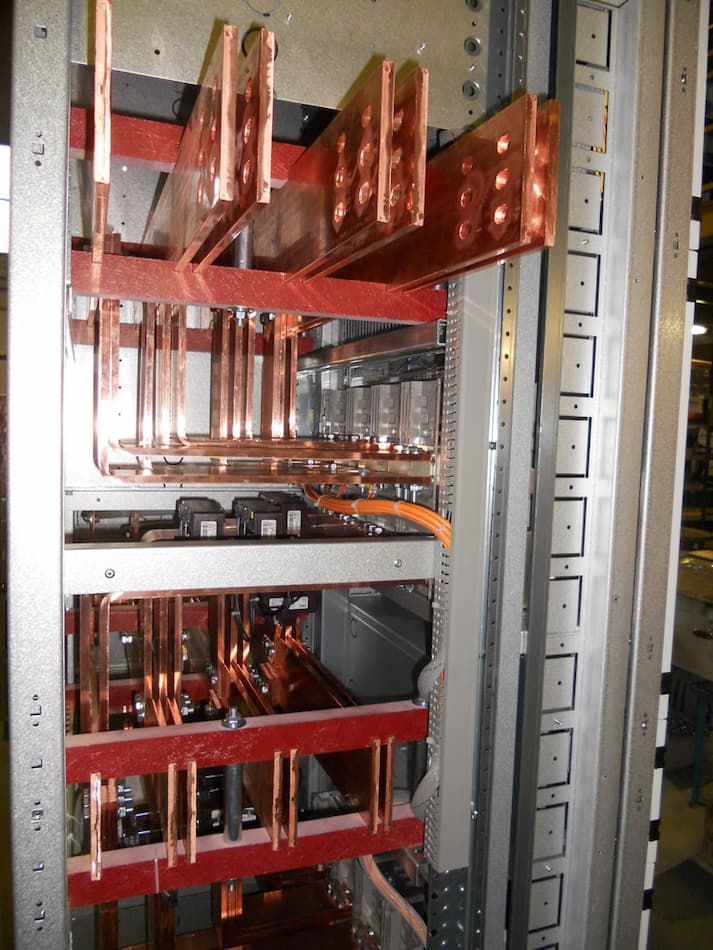

– Une isolation efficace est garantie par le système des barres, entièrement conçu et construit avec une isolation en air
– L’utilisation de matériaux isolants et de ségrégations internes protège la structure contre la propagation d’un incendie.
Caractéristiques techniques des tableaux électriques Power center QDP
| Tension de service | Ue | 400 V c.a. |
| Courant nominale | In | 6300 A |
| Tension d’isolement | Ui | 1000 V |
| Courant nominale de courte durée admissible (1s) | Icw | 105 kA |
| Courant nominale de crête | Ipk | 231 kA |
| Tension nominale de tenue | U imp | 12 kV |
| Fréquence nominale | fn | 50-60 Hz |
