DISTRIBUTION DE PUISSANCE

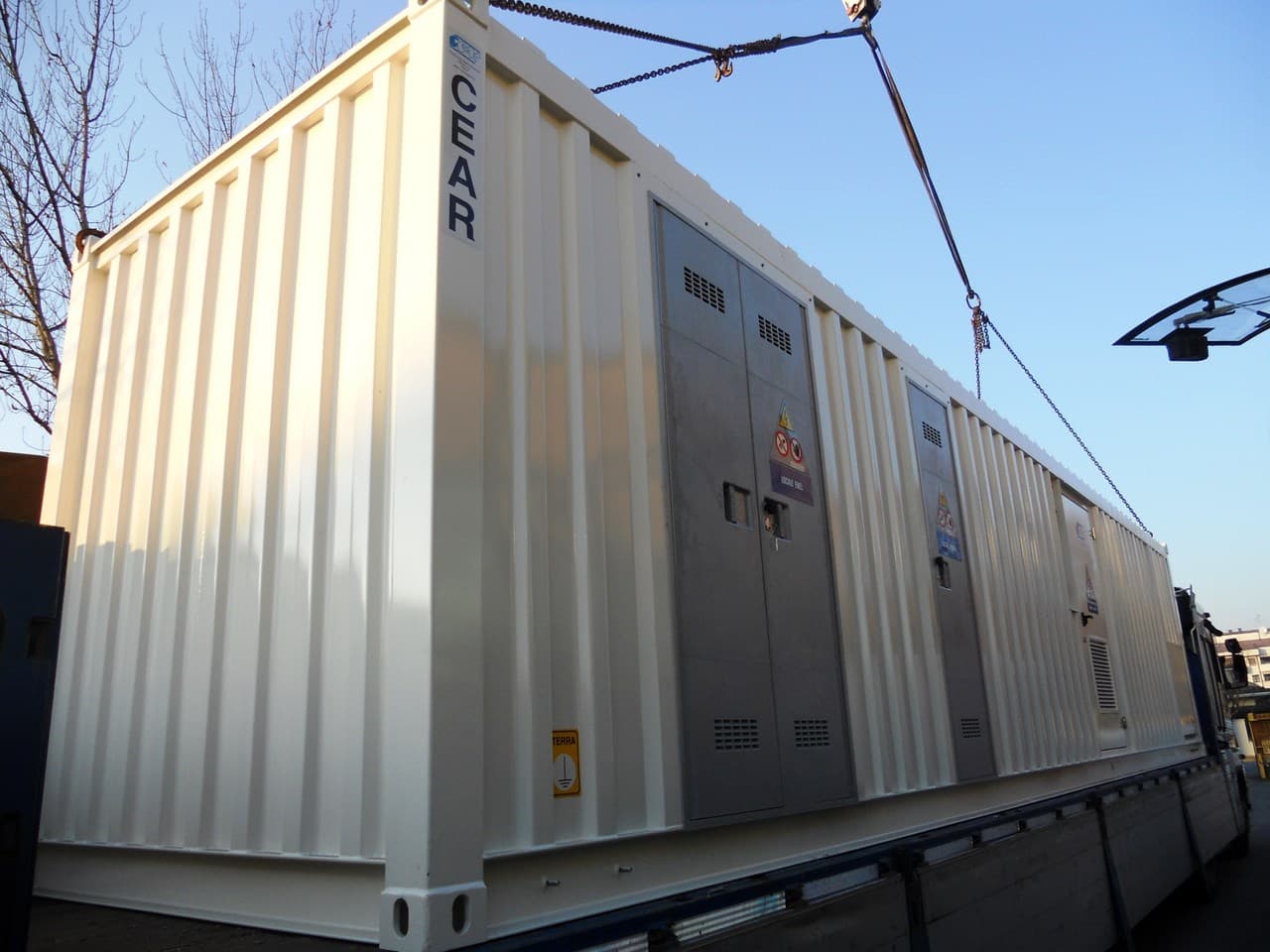

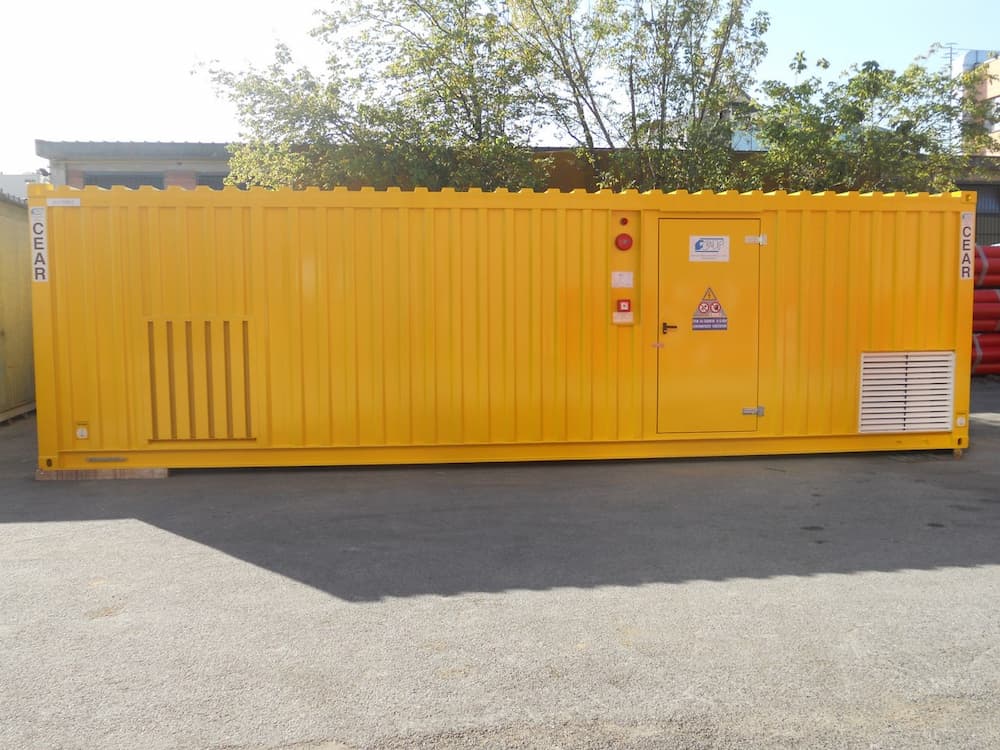

CTE – Poste de transformation et distribution conteneurisée
Le poste de transformation conteneurisée permet d’avoir un raccordement immédiat au réseau électrique sans avoir recours à des installations permanentes.
PréventifPréventif
Les postes de transformation conteneurisées CTE de Cear sont le résultat de la longue expérience de notre entreprise et elles garantissent les mêmes performances électriques et de solidité que les préfabriqués.
Les postes électriques conteneurisées se caractérisent pour être:

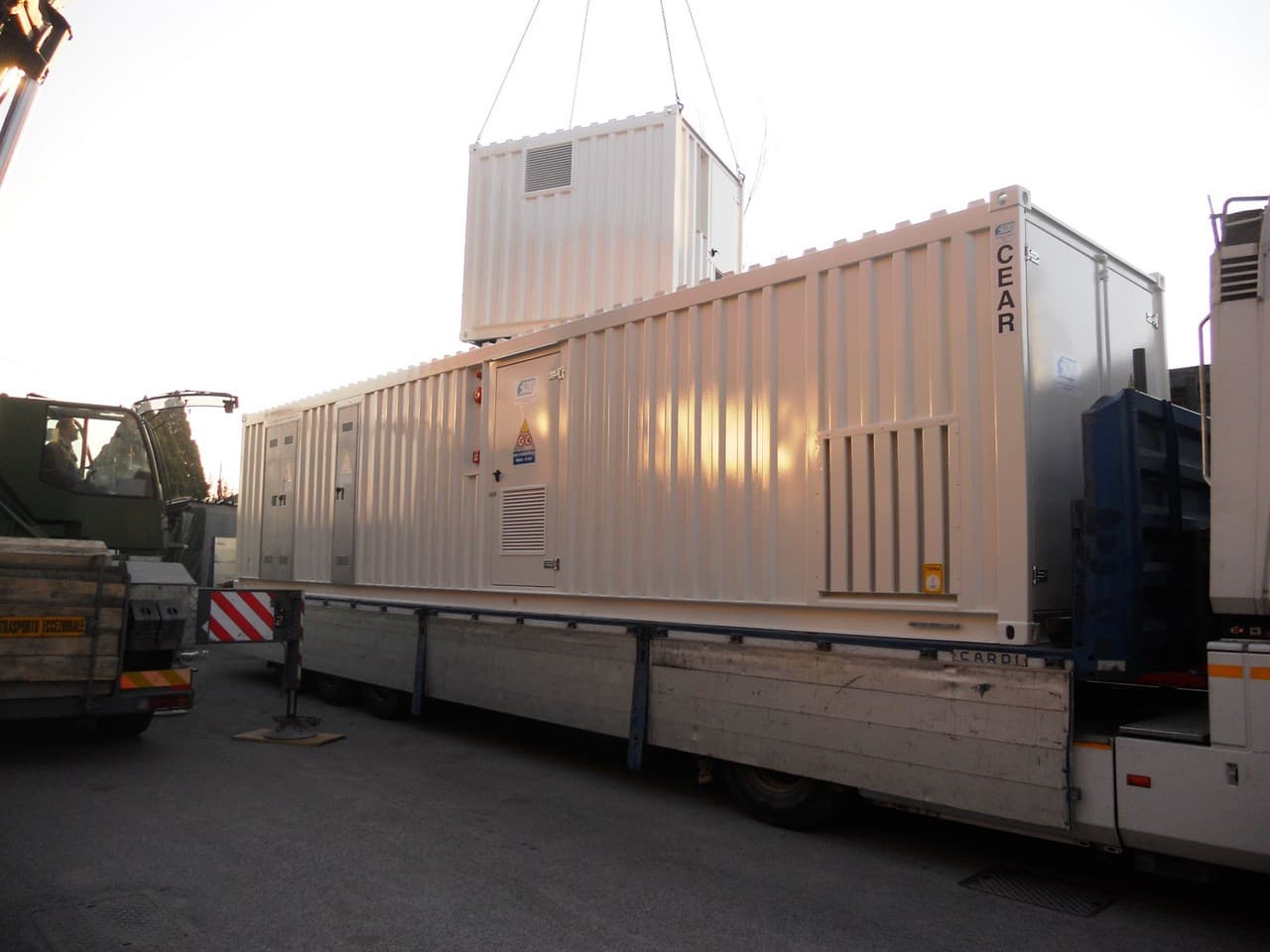

- faciles à déplacer et à transporter
- prêtes à l’emploi
- entièrement personnalisables et équipées en fonction des spécifications du client
Les postes CTE sont un produit polyvalent qui peut être utilisé et réadapté ultérieurement en fonction des exigences du client et des normes en vigueur.
Les postes de transformation CTE, conformément aux réglementations les plus récentes, peuvent également être conçues avec la tenue à l’arc interne.
Fiche techniqueRéglementations internationaux et de sécurité
Les postes électriques CTE, en fonction de besoins spécifiques, peuvent être équipées de:
– Certification CSC permanente pour le transport international
– Certification pour applications marines ABS/RINA
– Certification arc interne jusqu’à 20kA/1sec.
Les tableaux installés à l’intérieur sont conformes aux normes internationales IEC.
Caractéristiques constructives des cabines électriques conteneurisées CTE

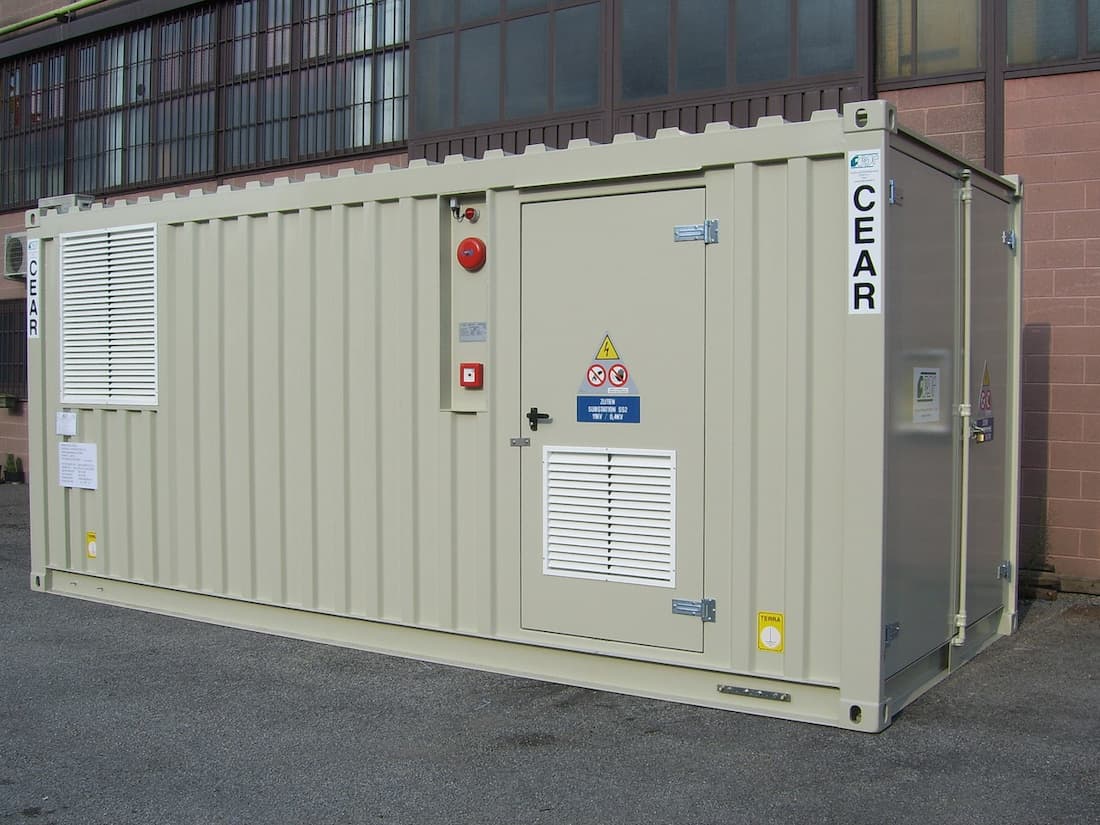

Le poste CTE dans sa version standard, est fabriqué avec une structure autoportante utile pour la manutention et le levage.

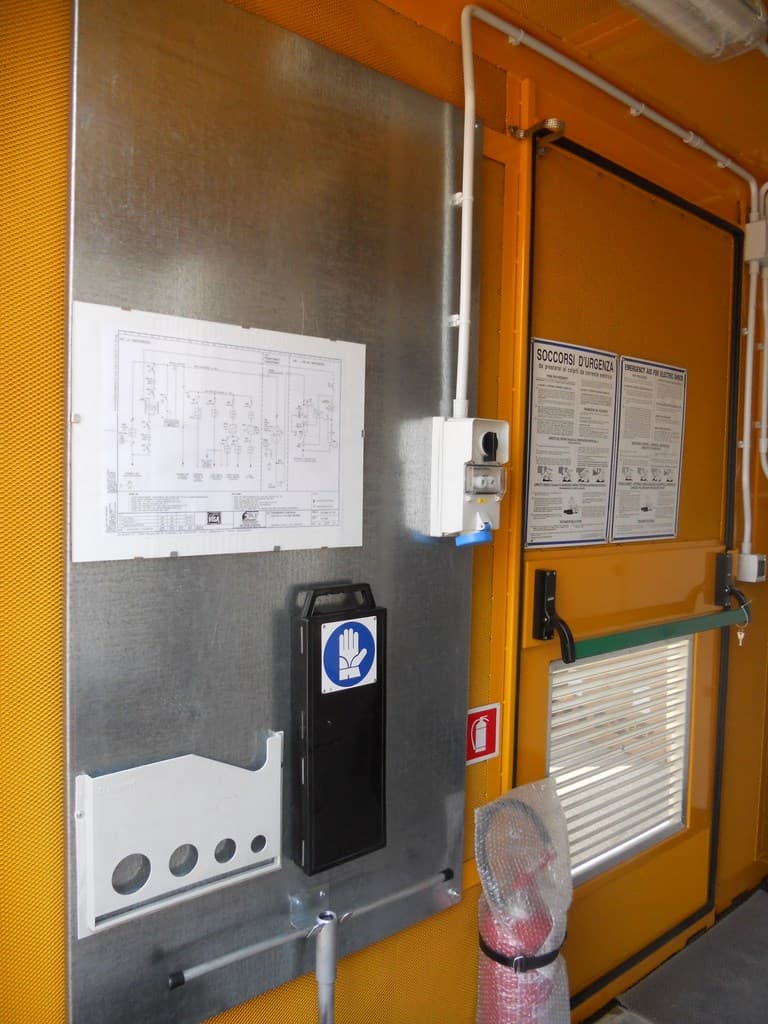

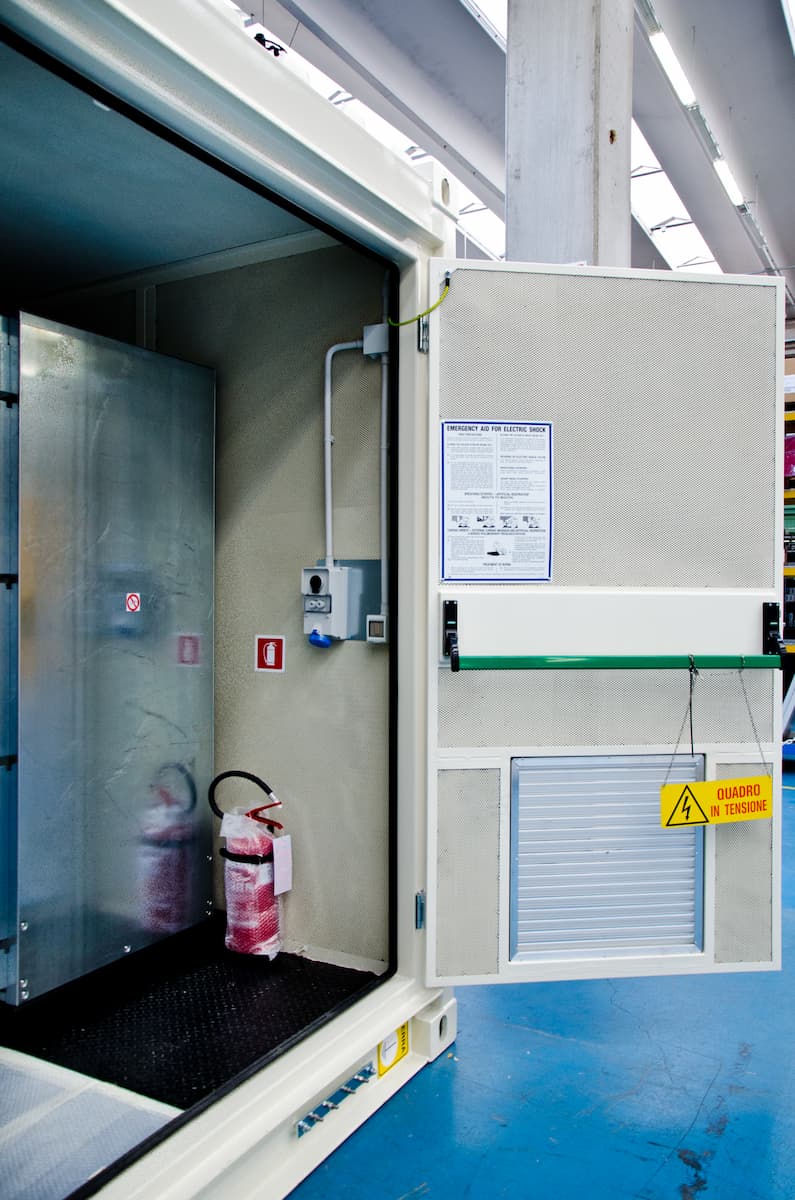

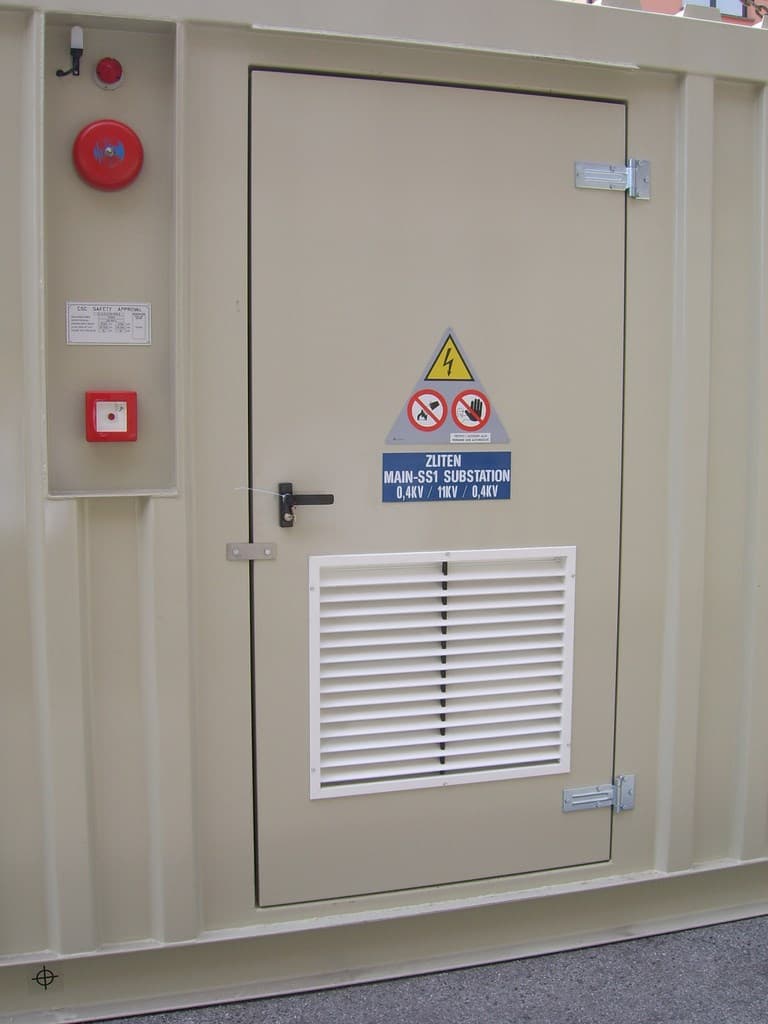

Le toit et les murs sont isolés avec un matériau d’isolation thermique ignifuge. Les accès se font par des portes avec serrures de sécurité pour le compartiment transformateur tandis que pour le compartiment tableau avec barre anti-panique.
La ventilation du compartiment du tableau de distribution est naturelle alors que la ventilation forcée est prévue pour la zone de transformateur.
Caractéristiques électriques des cabines de transformation et distribution CTE

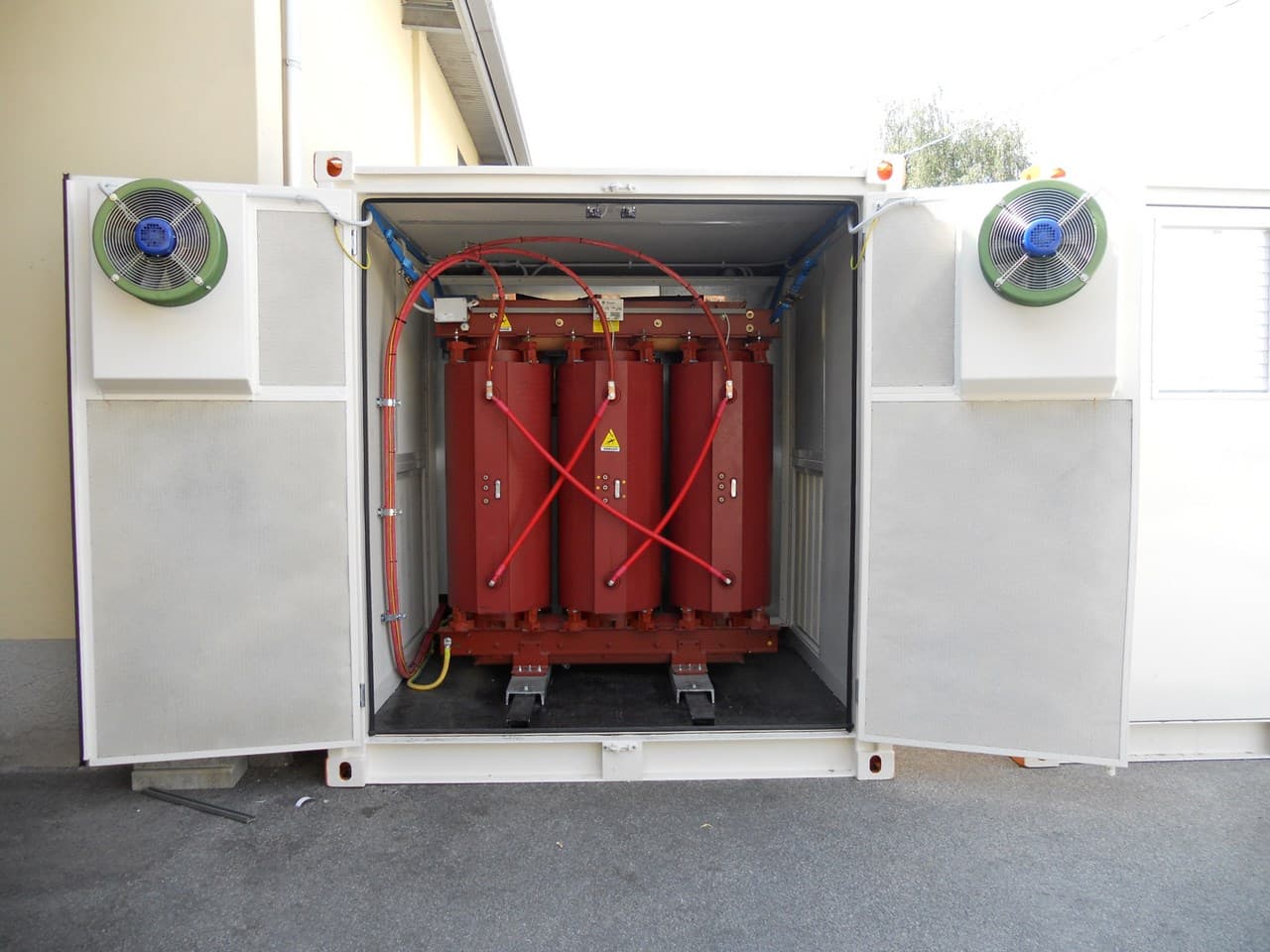

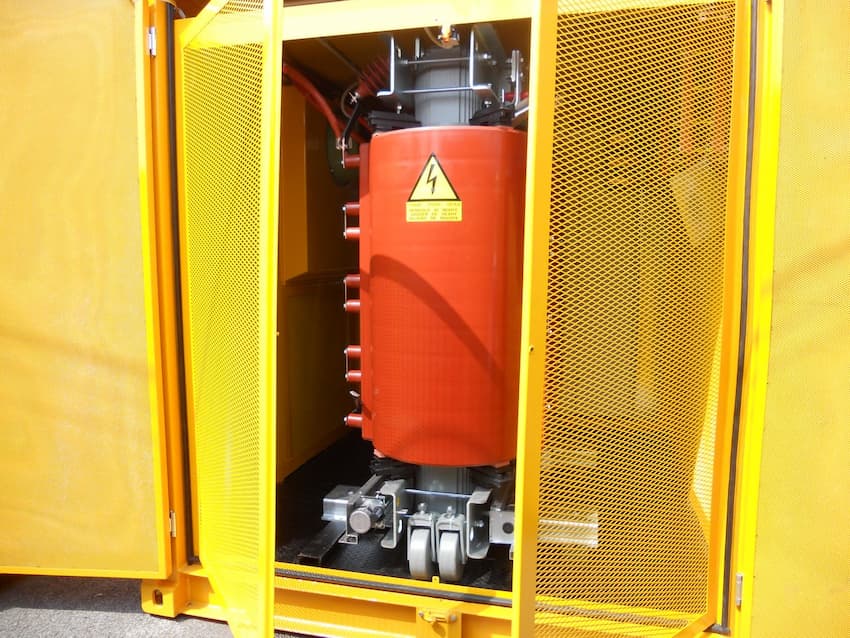

Le poste de transformation et distribution conteneurisée CTE peut être équipée d’un transformateur de puissance en résine, d’isolement en huile ou en air et une puissance de 100kVA à 4500kVA.

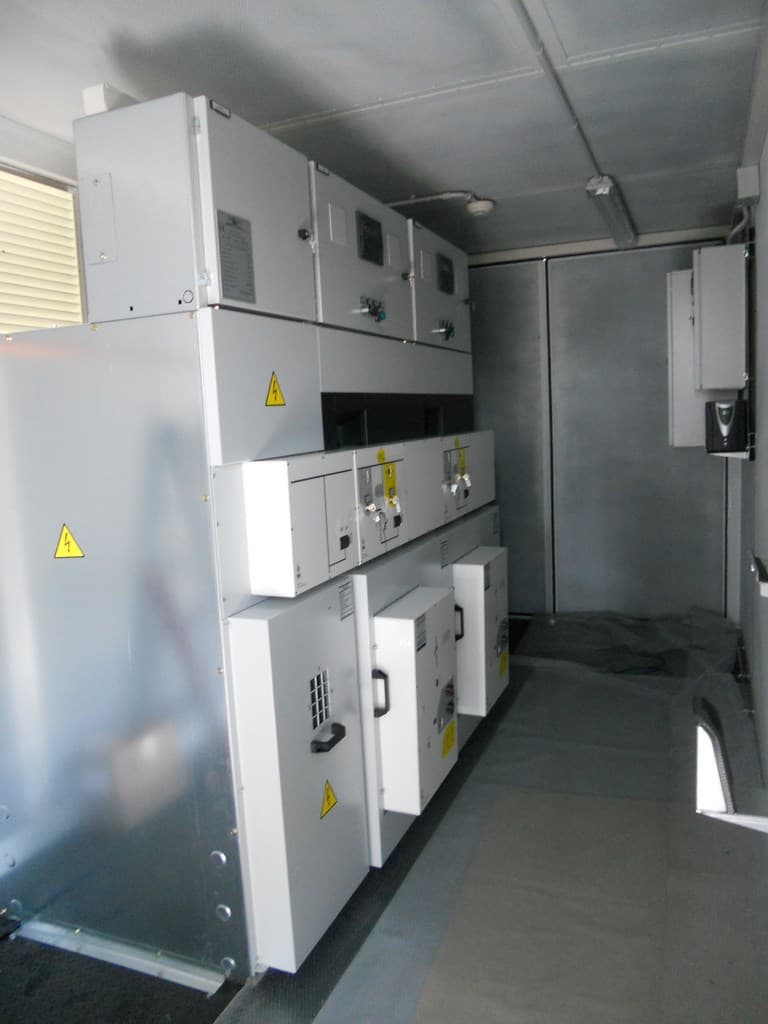

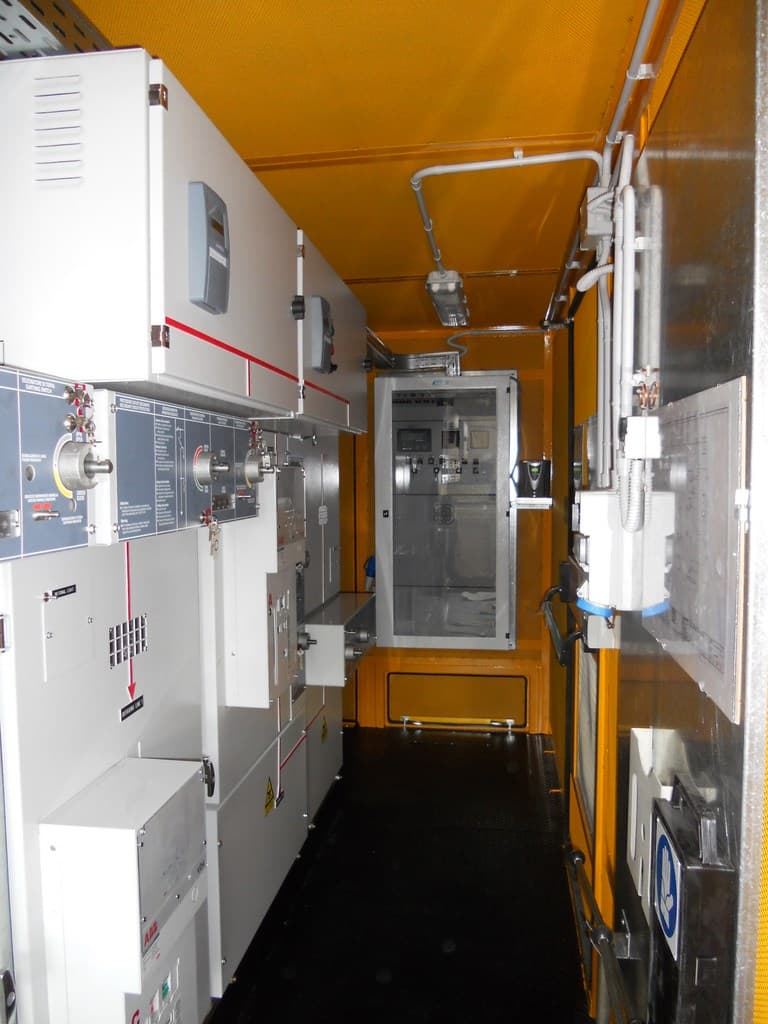

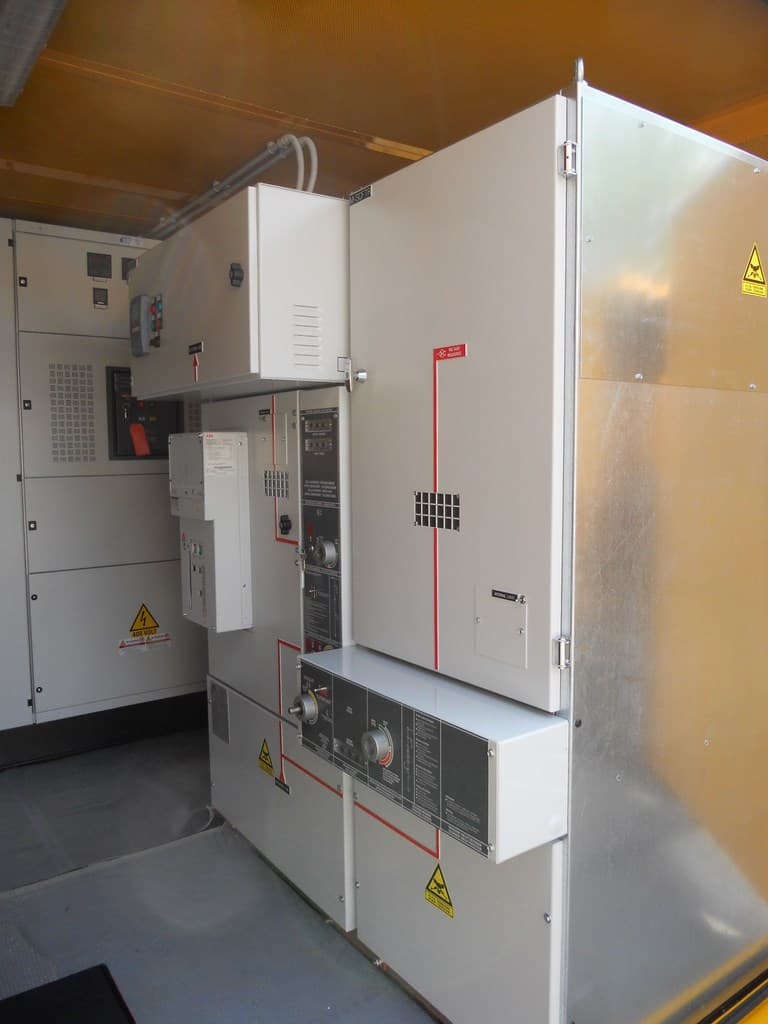

Les unités modulaires des tableaux M.T. peuvent être isolés dans l’air, isolés en SF6 et couplées afin de créer différentes configurations.

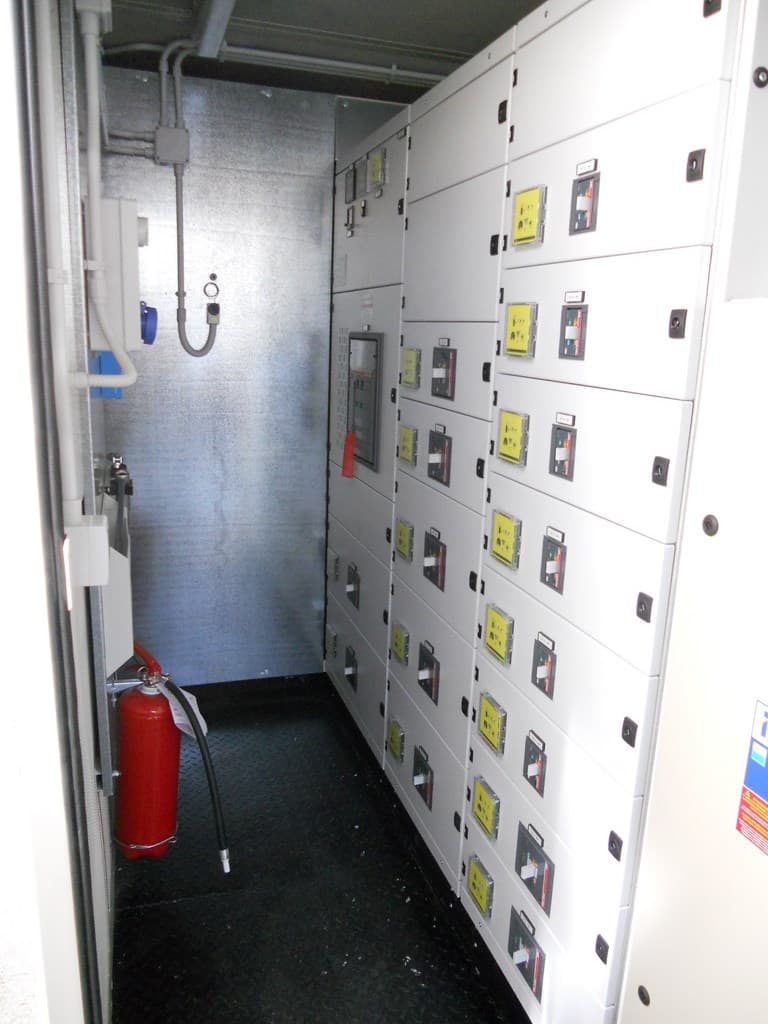

Le tableau de distribution Basse Tension est personnalisable , modulaire, il est divisé en compartiments métalliques et compartiments de sécurité avec une ségrégation pouvant atteindre jusqu’à 4b. Les équipements et accessoires standards sont ceux requis par les normes IEC.
Modularité et customisation
– La modularité permet d’effectuer des modifications ou des extensions même sur des cabines déjà en service
– Tous les équipements électriques et auxiliaires sont déjà interconnectés et testés en usine, prêts à l’emploi.
– Possibilité de remettre en état des cabines électriques d’occasion, de procéder à la révision des équipements électriques, d’évaluer le remplacement et l’adaptation relative à la réglementation en vigueur;
– Personnalisation des dimensions, de l’aménagement intérieur et des accessoires requis, y compris la climatisation et le système de prévention des incendies.
– Adaptable aux réglementations locales selon les spécifications du client.
Caractéristiques techniques des postes électriques conteneurisées CTE
DIMENSIONI CONTAINER (ISO) – sur demande tailles non standard
Conteneur (pieds) |
Longueur (mm) |
Hauteur (mm) |
Largeur (mm) |
10 | 2990 | 2635 | 2435 |
15 | 4590 | 2635 | 2435 |
20 | 6055 | 2635 | 2435 |
20HC* | 6055 | 2896 | 2435 |
25 | 7500 | 2635 | 2435 |
30 | 9125 | 2635 | 2435 |
40 | 12190 | 2635 | 2435 |
40HC* | 12190 | 2896 | 2435 |
HC=HIGH CUBE |
Conditions environnementales et d’utilisation
Température extérieure (min/max) | °C | -20 ÷ 50 |
Irradiation | w/mq | 500 |
Vitesse maximale du vent | Km/h | 140 |
Charge maximale de neige projection horizontale à 1000 m | Kg/mq | 220 |
Activité sismique intense | AF 5 | |
Degré de protection extérieure | IP | 54 |
