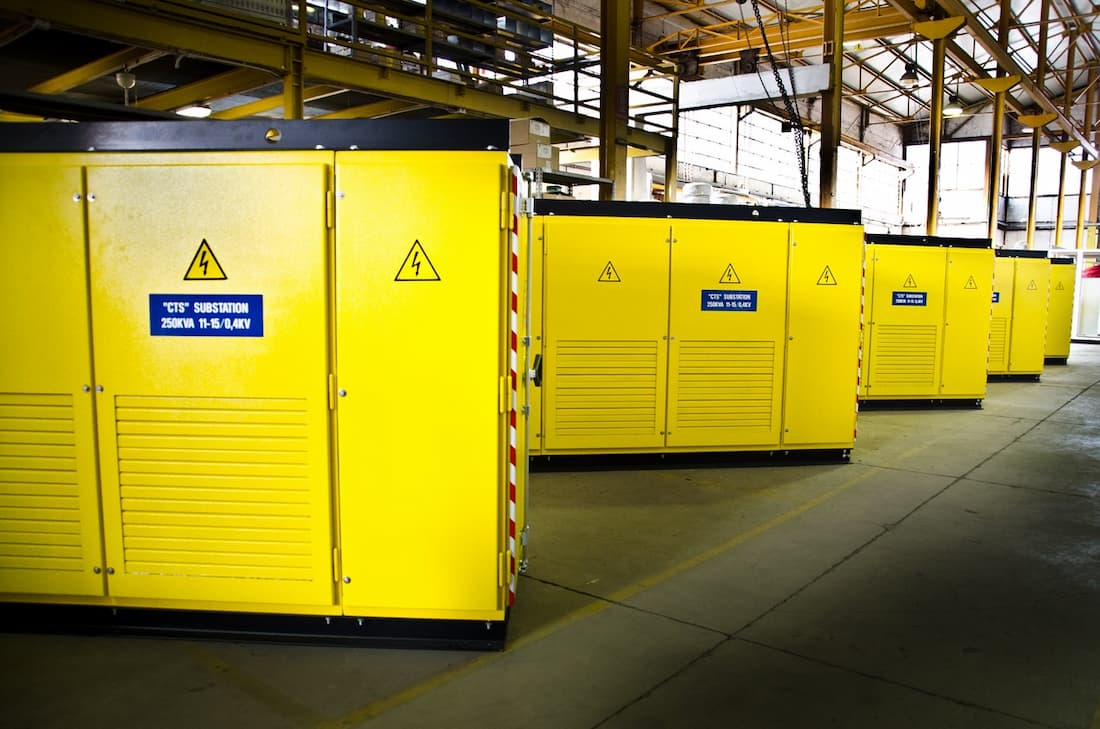

CTS – Poste de transformation et distribution compacte pour tunnel

Le poste de transformation compacte est la solution idéale en cas de travaux dans des espaces exigus ou souterrains comme dans le cas de tunnels ou d’excavations.

Préventif

Les cabines de transformation compactes CTS de Cear sont le résultat d’années d’expérience dans la conception de solutions mécaniques et électriques pour chantier en vue d’obtenir des appareils électriques robustes et compactes.

Les cabines compactes:

sont faciles à déplacer et à transporter;
sont entièrement personnalisables et équipées en fonction des spécifications du client;
peuvent être révisées ultérieurement pour être réadaptées aux normes en vigueur.

Fiche technique

Galerie de photos

Réglementations internationaux et de sécurité

La structure et les tableaux installés à l’intérieur sont conformes aux normes internationales IEC.

Caractéristiques constructives des cabines électriques compactes

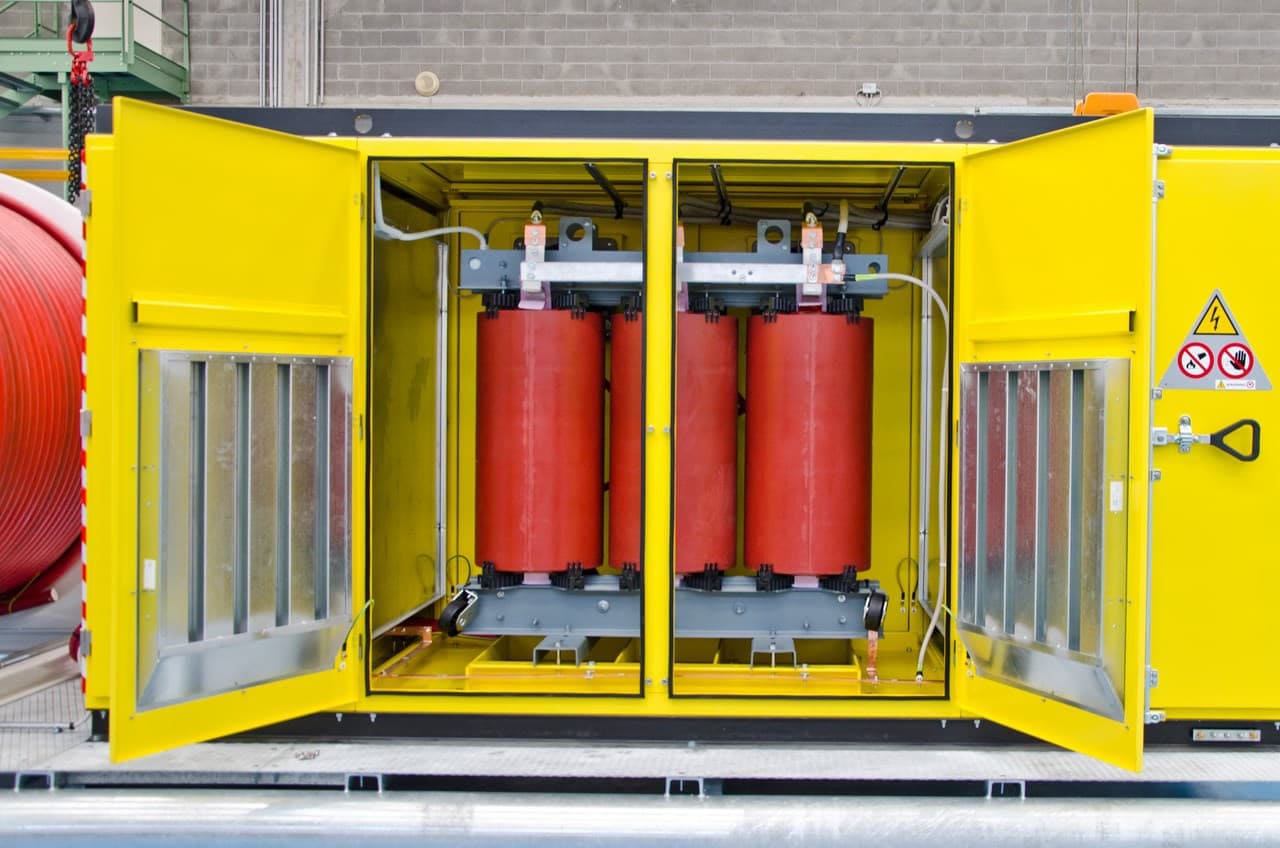

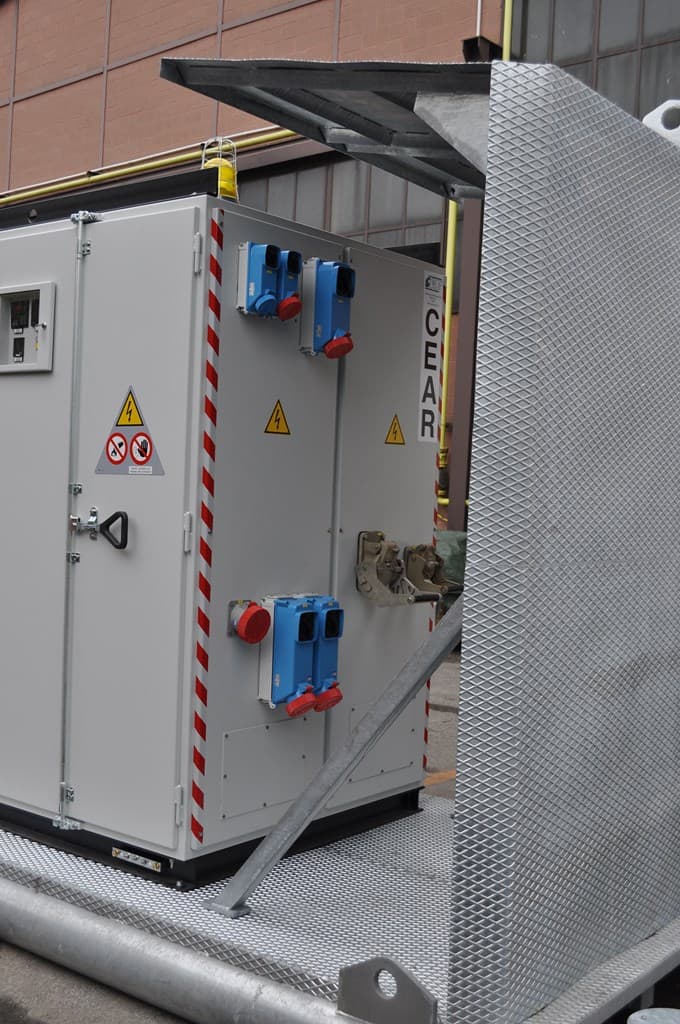

Le poste de transformation compacte peut être constituée d’un ou plusieurs compartiments selon les caractéristiques d’utilisation, soit pour la distribution ou la transformation, et est équipée de tous les accessoires et équipements de sécurité. La structure de construction a été conçue pour être extrêmement robuste et résistante, pour fonctionner dans des conditions environnementales extrêmes et difficiles, telles que celles des tunnels et des mines, où les espaces sont limités.

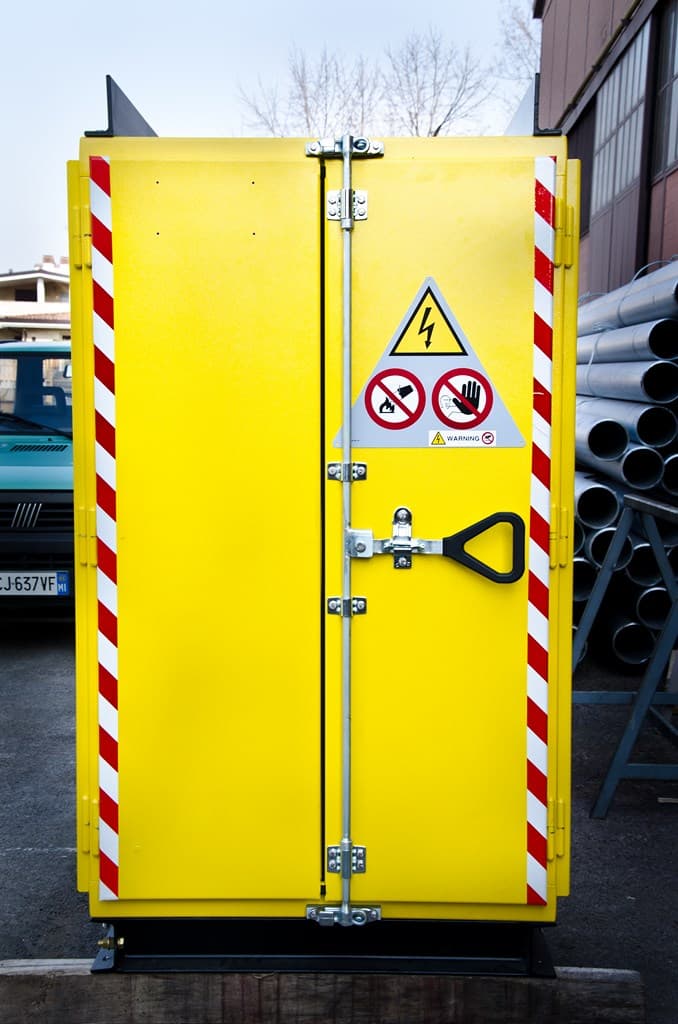

Les portes d’accès à l’équipement sont à charnière et la fermeture s’effectue avec une poignée robuste et avec la possibilité d’être cadenassée.
Conformément aux règles de sécurité du personnel, l’accès au compartiment transformateur n’est possible qu’à l’aide d’outils spéciaux.

Caractéristiques électriques des cabines électriques pour tunnel

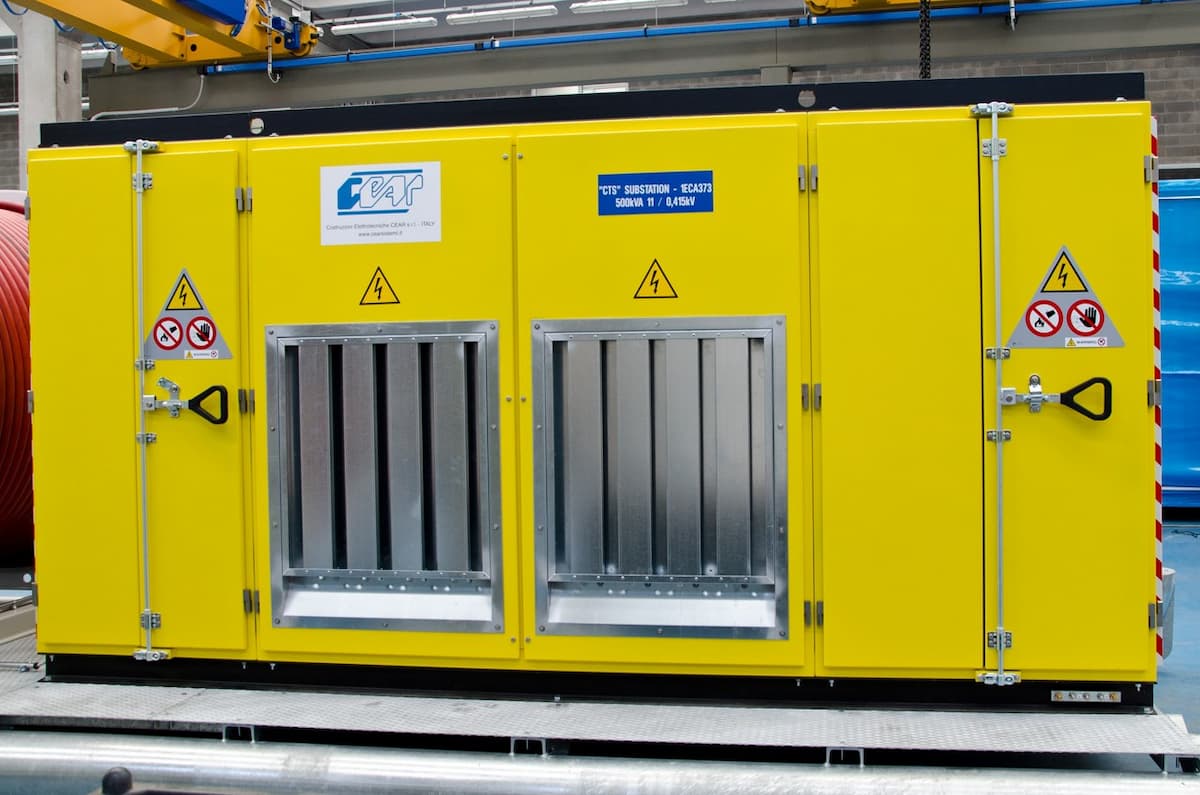

Le poste compacte CTS peut être équipée d’un transformateur de puissance en résine ou peut avoir une isolation à l’huile ou à l’air et peut avoir une puissance allant de 100kVA jusqu’à 1600kVA.

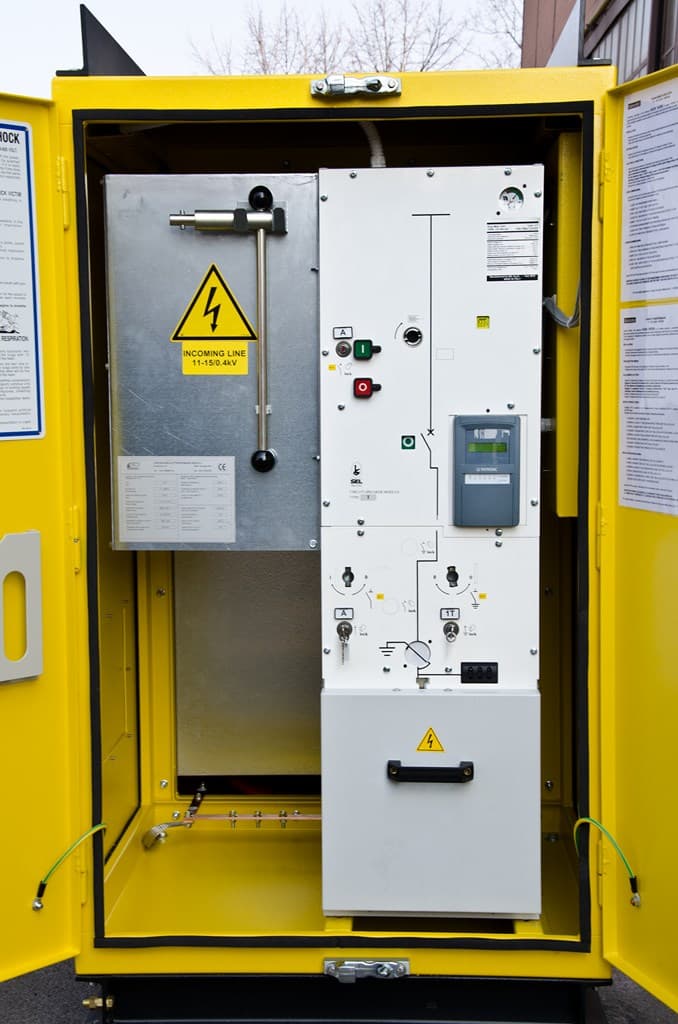

Les unités modulaires des tableaux M.T. peuvent avoir une isolation air/gaz SF6 et peuvent être couplés pour créer différentes configurations.

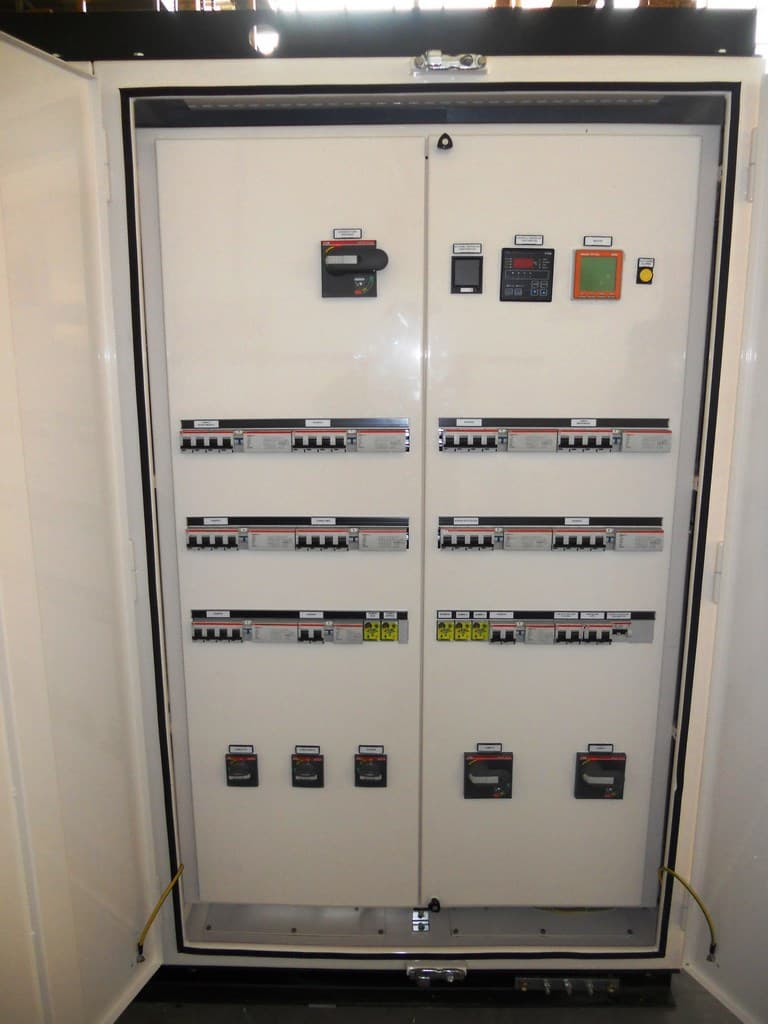

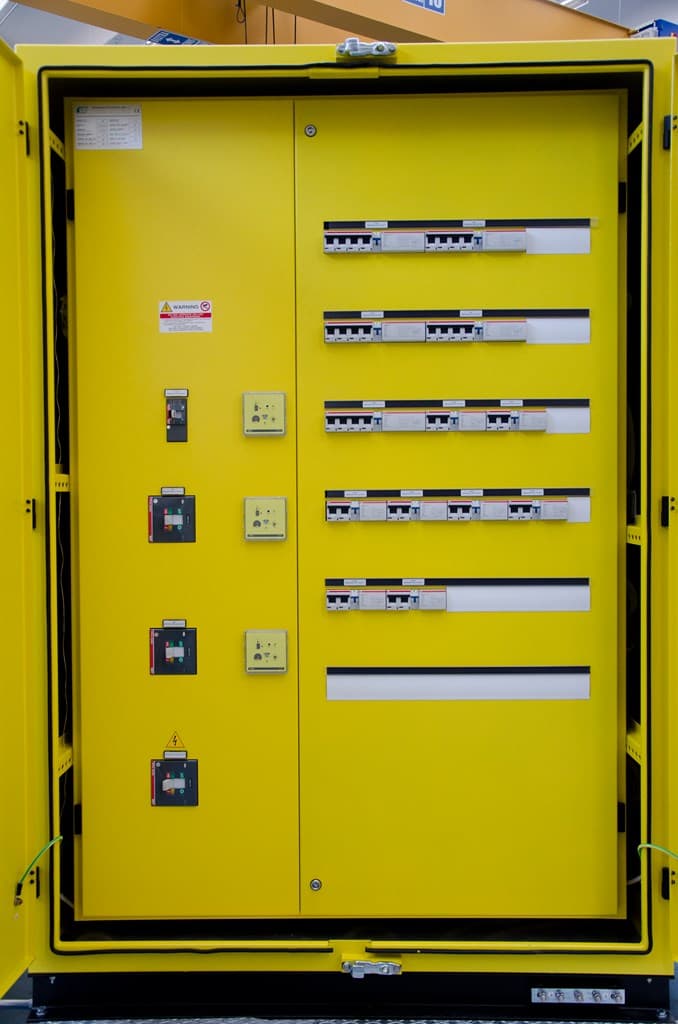

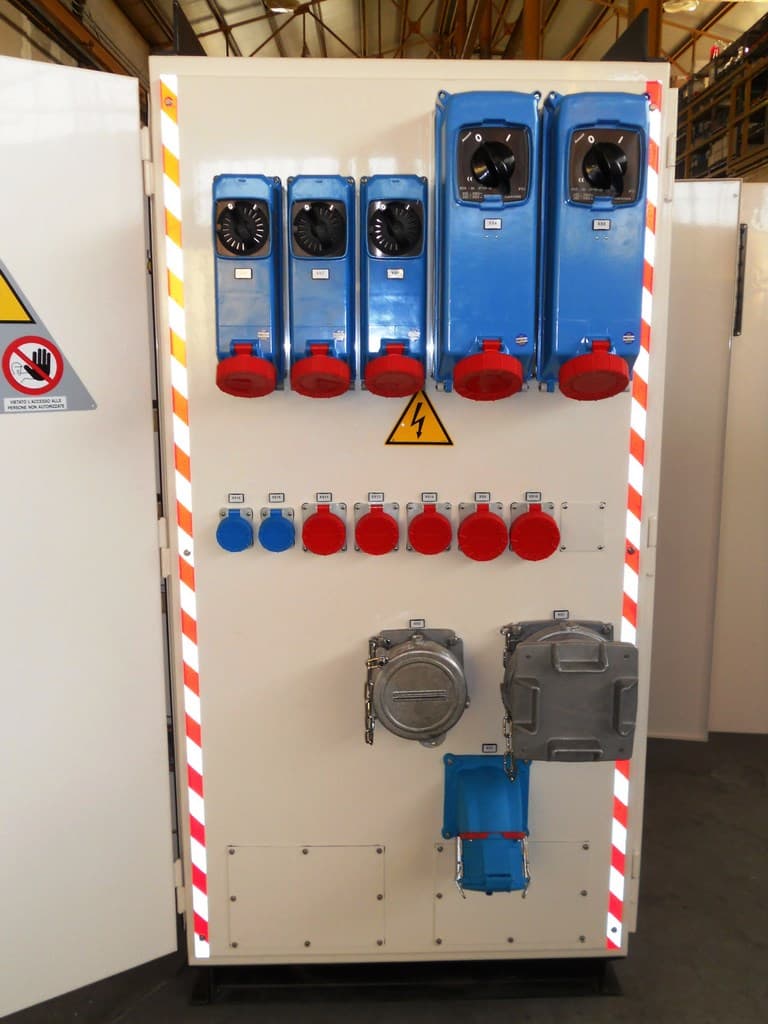

La section Basse Tension est constituée d’une plaque sur laquelle sont installés et interconnectés les équipements électriques d’alimentation des services électriques définis selon le cahier des charges du client.

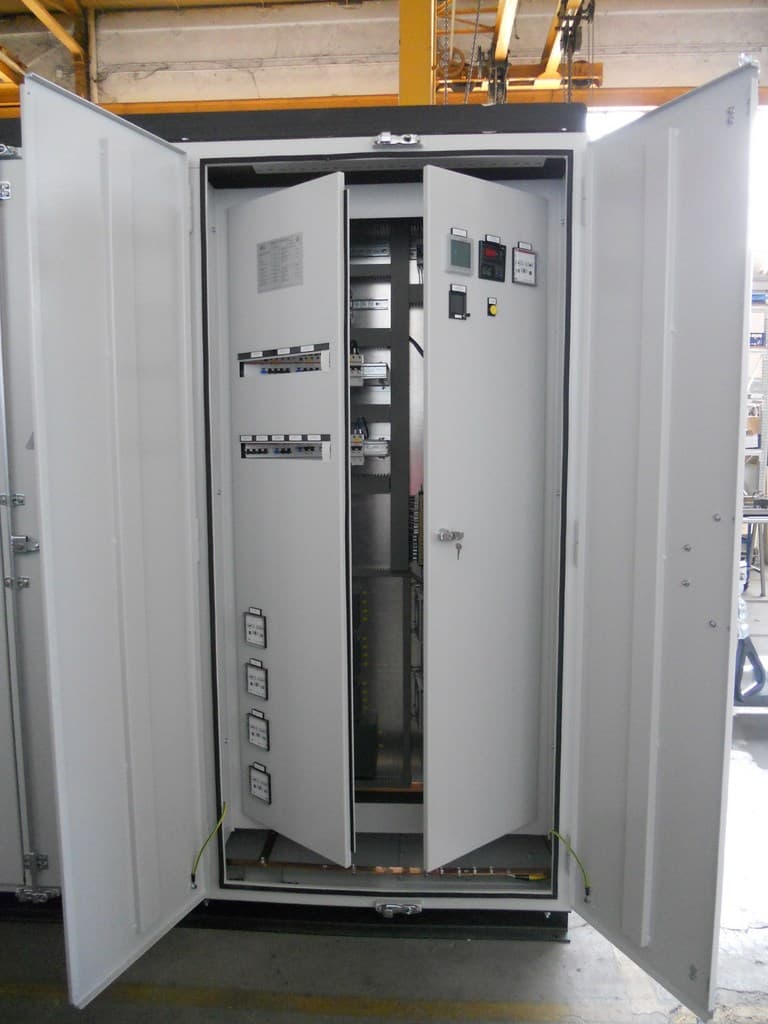

Afin d’assurer la sécurité de l’opérateur et le degré de protection, en plus de la porte extérieure, une porte intérieure est prévue pour l’accès aux équipements électriques.

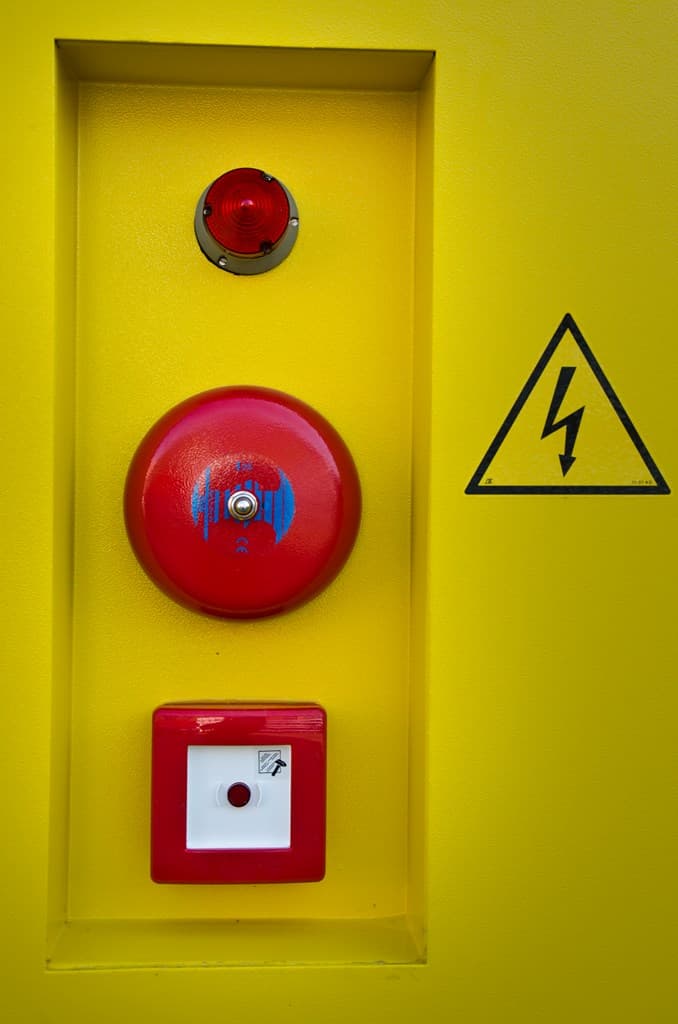

Les équipements et accessoires standards sont ceux requis par les normes IEC.

Modularité et customisation

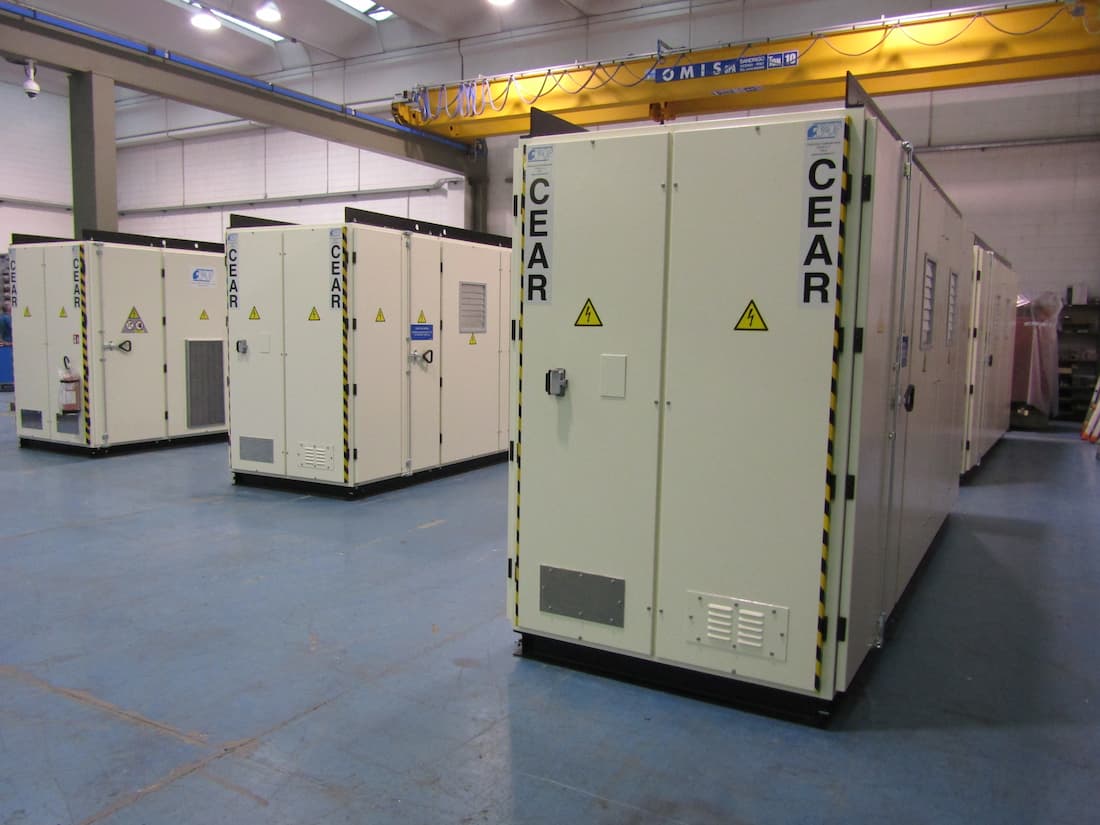

– Tous les équipements électriques et auxiliaires sont déjà interconnectés et testés en usine, prêts à l’emploi.
– Possibilité de remettre en état des cabines compactes d’occasion, de procéder à la révision des équipements électriques, d’évaluer le remplacement et l’adaptation relative à la réglementation en vigueur ;
– Personnalisation des dimensions, de l’aménagement intérieur et des accessoires requis.
– Adaptation des cabines compactes aux réglementations locales selon les spécifications du client

Caractéristiques techniques des cabines électriques compactes pour tunnel

Dimensions indicatives des cabines selon la puissance du transformateur
Mesures hors standard sur demande

Taille-Size	Puissance (kVA)	Longueur (mm)	Hauteur (mm)	Largeur (mm)
1	100÷250	3500	2000	1200
2	315÷630	3800	2000	1200
3	800÷1.000	4000	2000	1200
4	1.250÷1.600	4800	2300	1400

Conditions environnementales et d’utilisation

Type d’installation	Pour tunnel ou d’extérieur
Température ambiante maximale	+ 40°C
Température ambiante minimale	– 5°C
Degré de protection externe	IP 54
