DISTRIBUZIONE DI POTENZA
QDP – Quadri elettrici Power Center
Il Power Center di Cear è un quadro elettrico di distribuzione primaria di bassa tensione personalizzabile a seconda delle necessità di installazione.
Richiedi preventivo
Richiedi preventivo
Completa il form per richiedere un preventivo personalizzato.
Si tratta di un quadro elettrico per distribuzione di potenza adatto a qualsiasi impianto industriale permanente o temporaneo grazie alle sue caratteristiche tecniche:
- ha una struttura modulare, diviso in scomparti metallici
- è personalizzabile secondo specifica del cliente
- garantisce continuità di servizio
- facilita l’ispezione e la manutenzione
- garantisce massima sicurezza del personale
Il Power center QDP di Cear è progettato per impianti elettrici con elevata potenza e alte correnti di corto circuito, pertanto è possibile ritrovarlo all’interno di cabine di distribuzione o trasformazione elettrica e in grossi impianti industriali o del terziario.
Scheda Tecnica

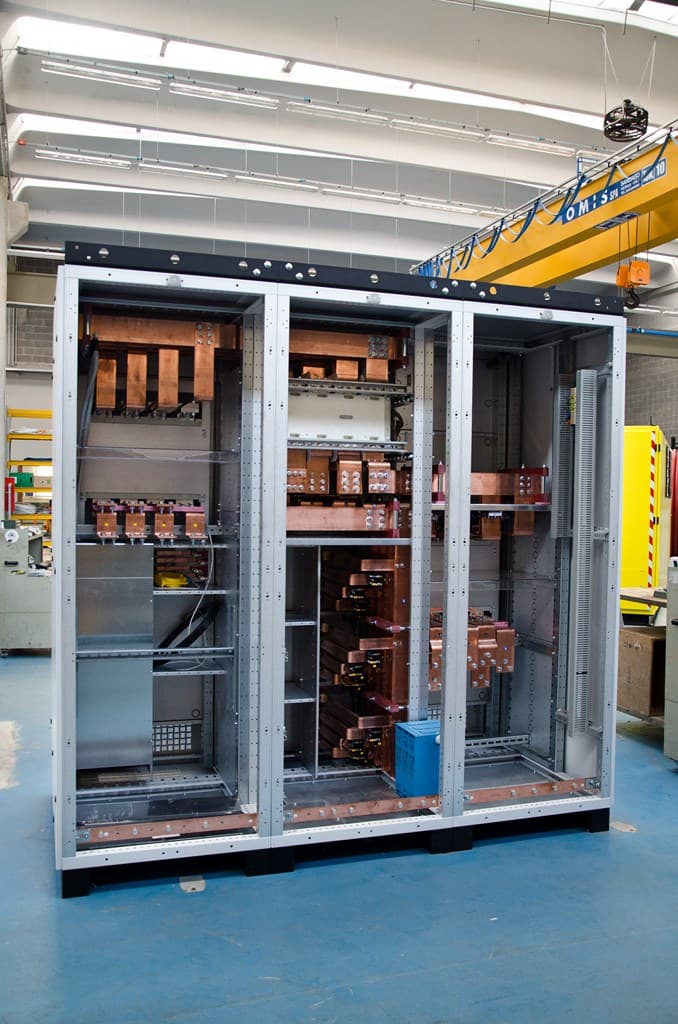

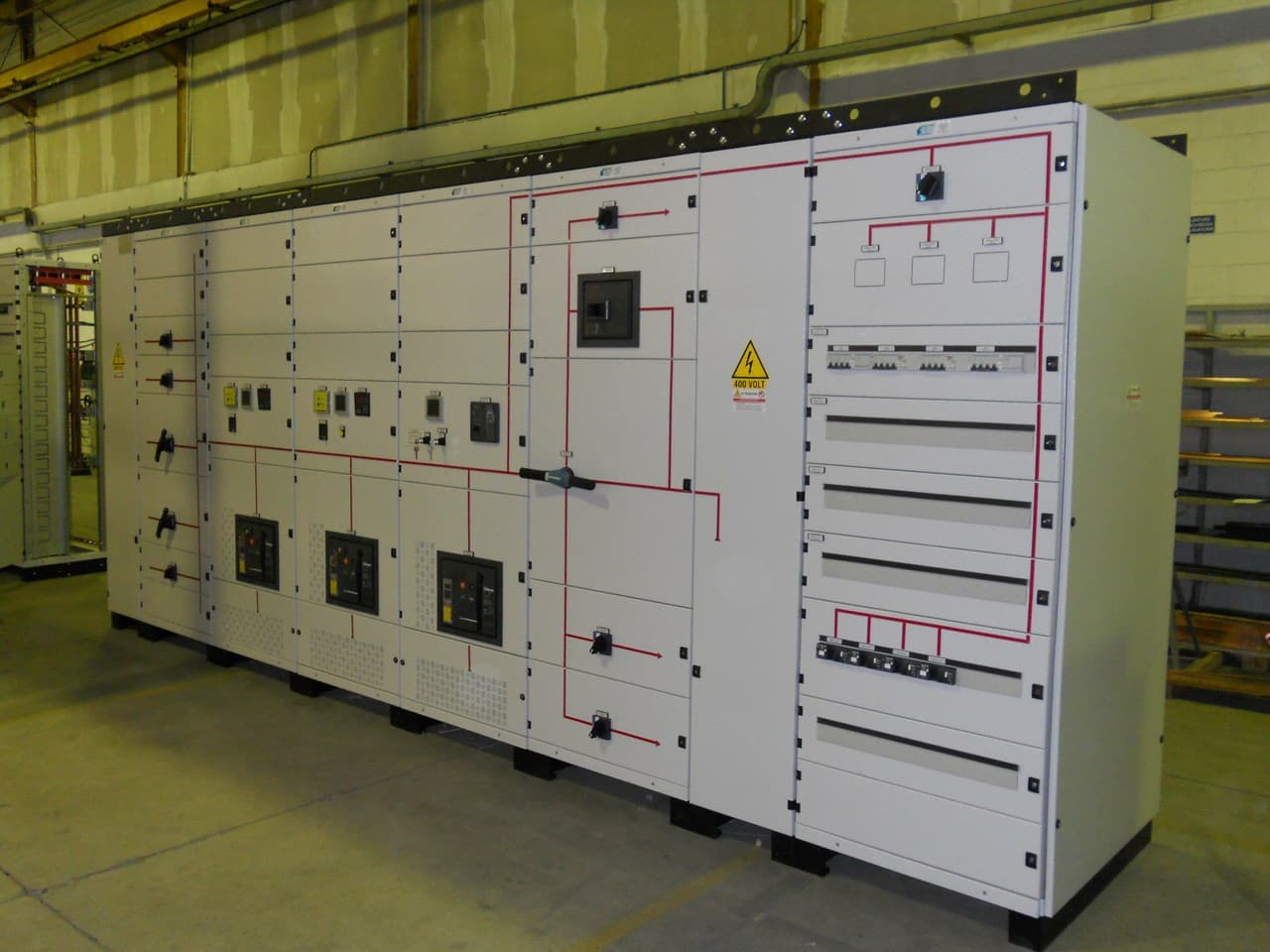

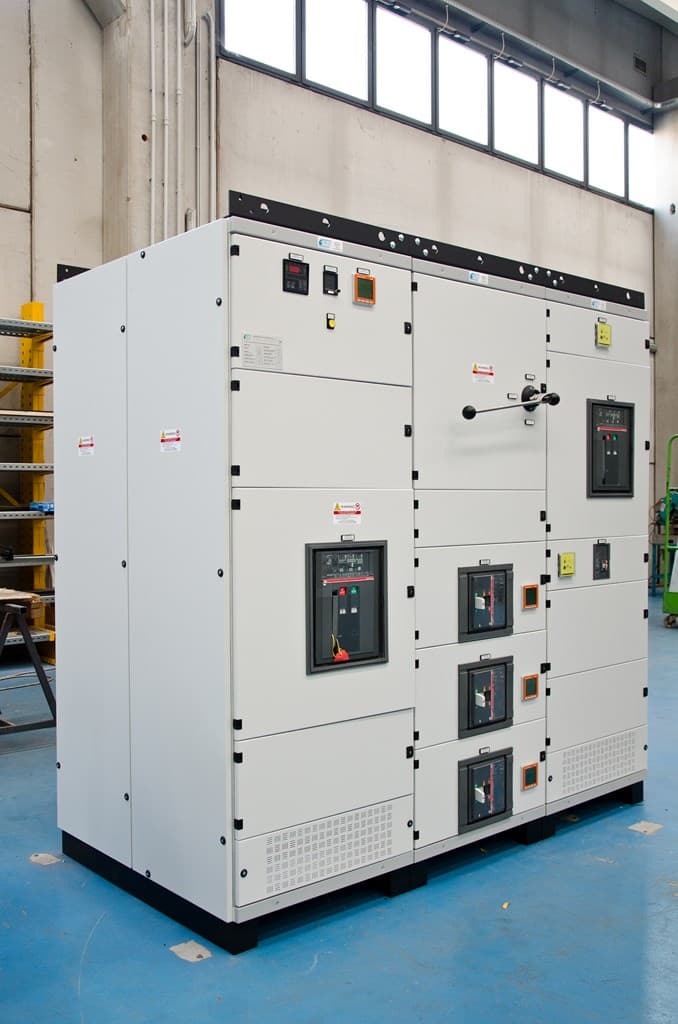

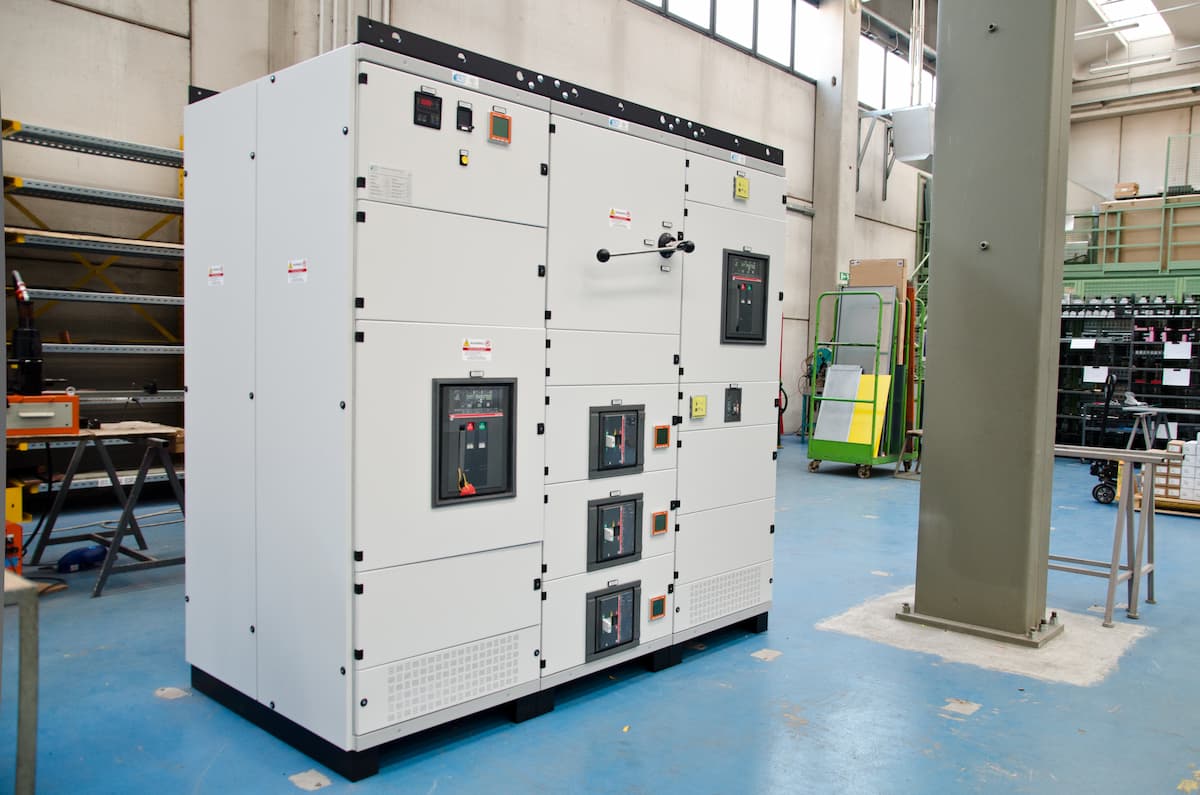

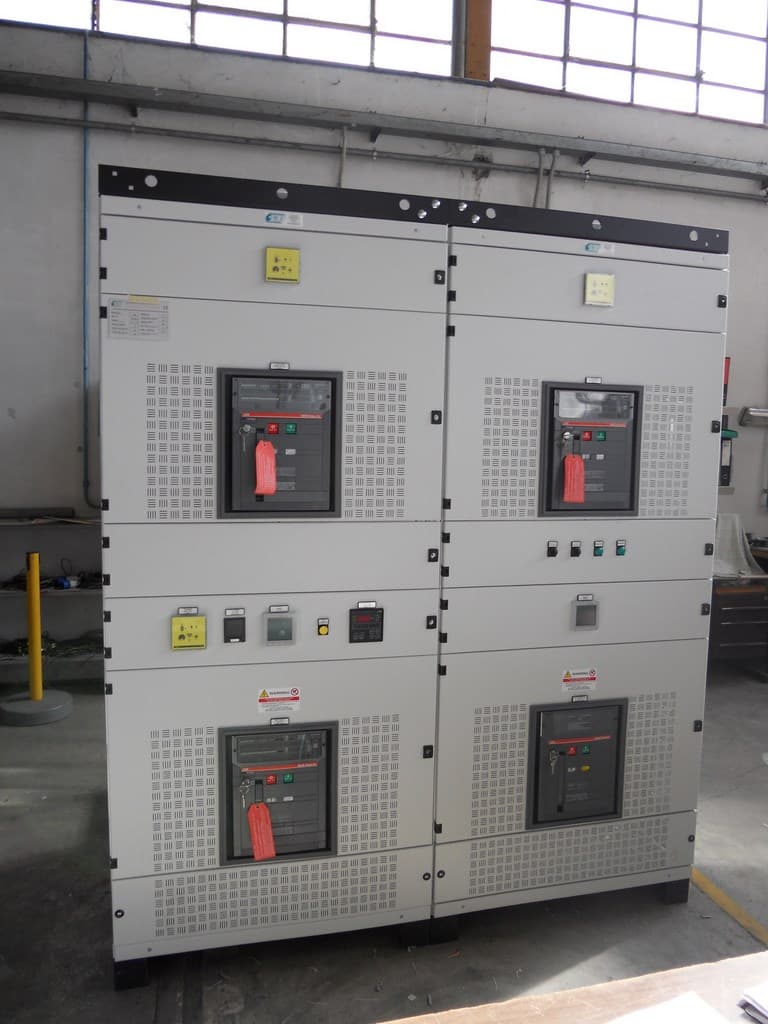

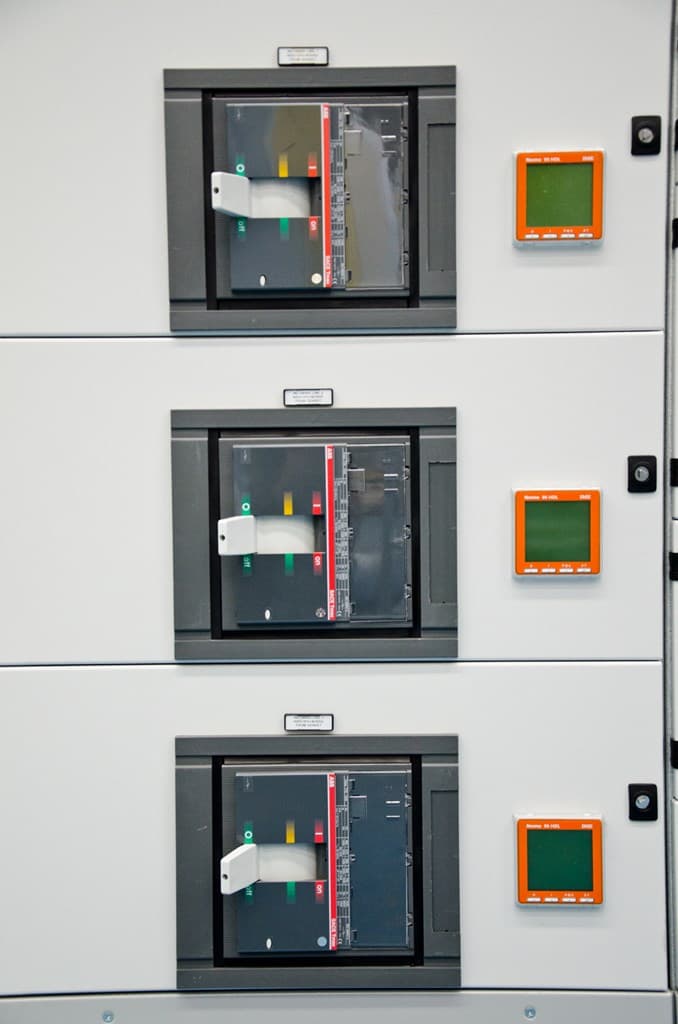

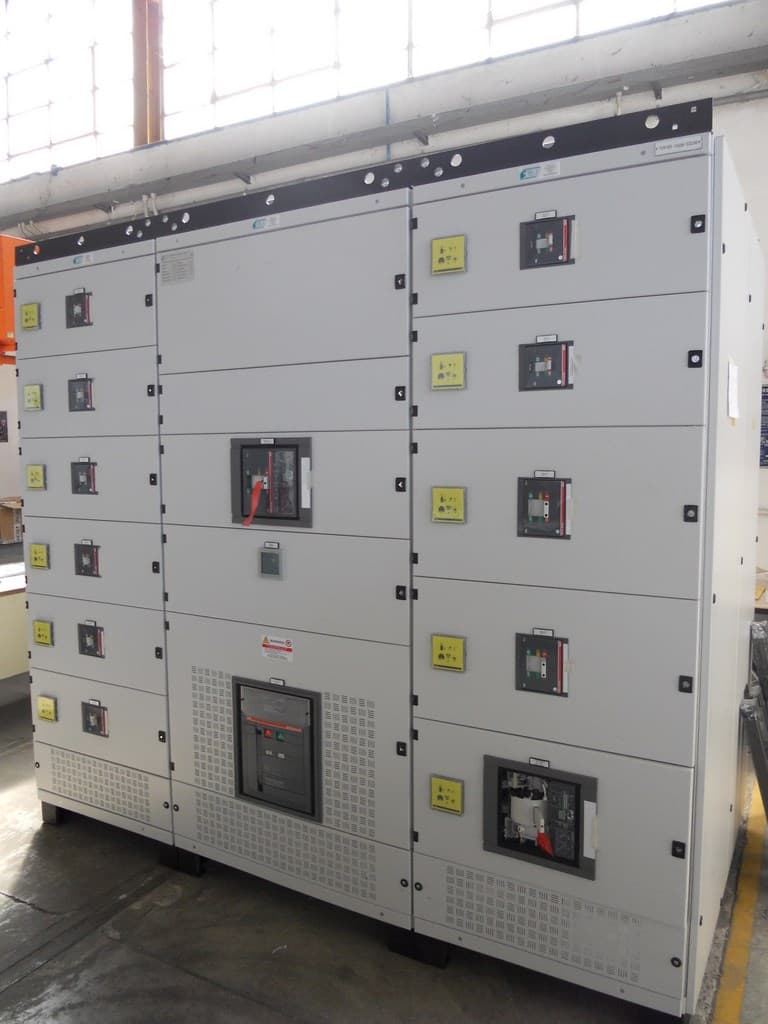

Gallery fotografica
Normative internazionali e di sicurezza
I quadri Power Center QDP sono stati sottoposti a prove di tipo presso ente certificatore qualificato sino alla forma di segregazione 4b ed alla tenuta ad arco interno. Inoltre, sono conformi alle normative Internazionali IEC 61439-1/2, IEC/TR 61641, ed Europee IEC EN 61439-1/2, IEC EN 60529, IEC EN 60865-1, CEI 17-86..
Caratteristiche costruttive dei quadri elettrici QDP
La normalizzazione delle strutture, delle unità funzionali e delle dimensioni rende il quadro QDP uno strumento flessibile e utilizzabile per qualsiasi schema d’impianto.
La verniciatura e la struttura sono trattate per prevenire la corrosione e personalizzabili in base al tipo di installazione.

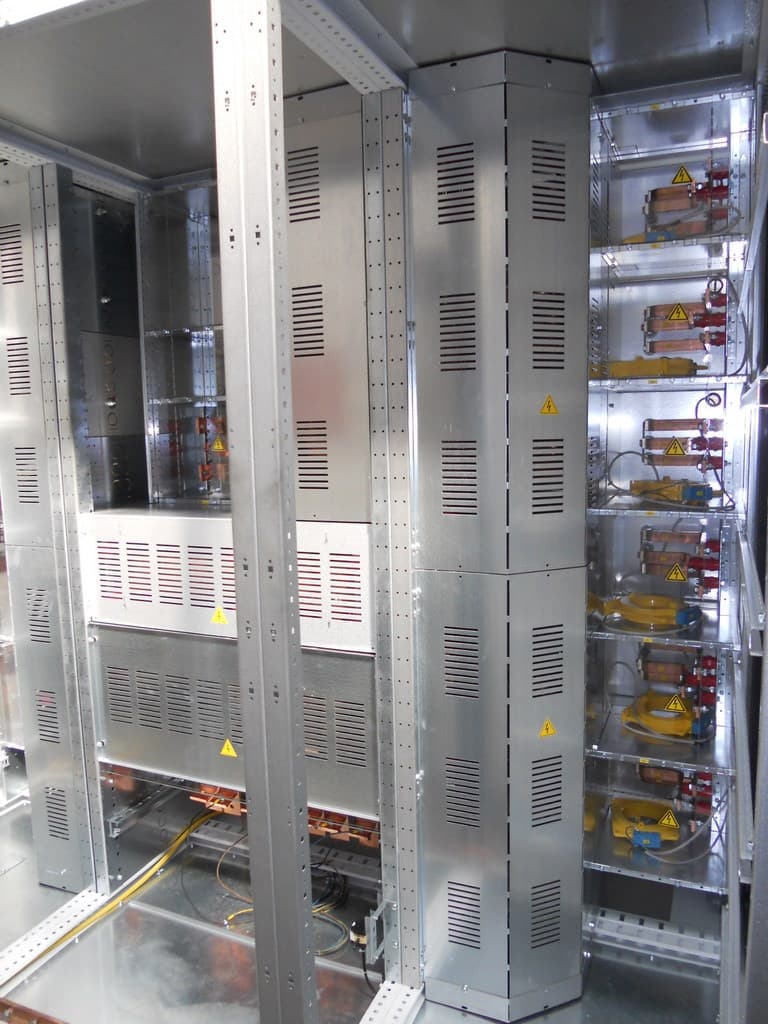

La dissipazione del calore è assicurata dai diaframmi di segregazione delle celle e opportune feritoie sulle pareti perimetrali e sul tetto che consentono lo smaltimento naturale dell’aria calda verso l’esterno del quadro.
Condizioni ambientali e d’utilizzo
L’installazione per interno dei Power center QDP prevede condizioni ambientali max 40°C e min -5°C ed un grado di protezione standard da IP30 a IP54 (a richiesta), con un IP20 a porte aperte. Altre condizioni di esercizio ed altri gradi di protezione possono essere valutati su richiesta.
Modularità e personalizzazione
– Il quadro QDP è interamente componibile e modulare, accessibile da fronte e dal retro; su richiesta del cliente è possibile studiare le migliori soluzioni di ottimizzazione degli spazi.

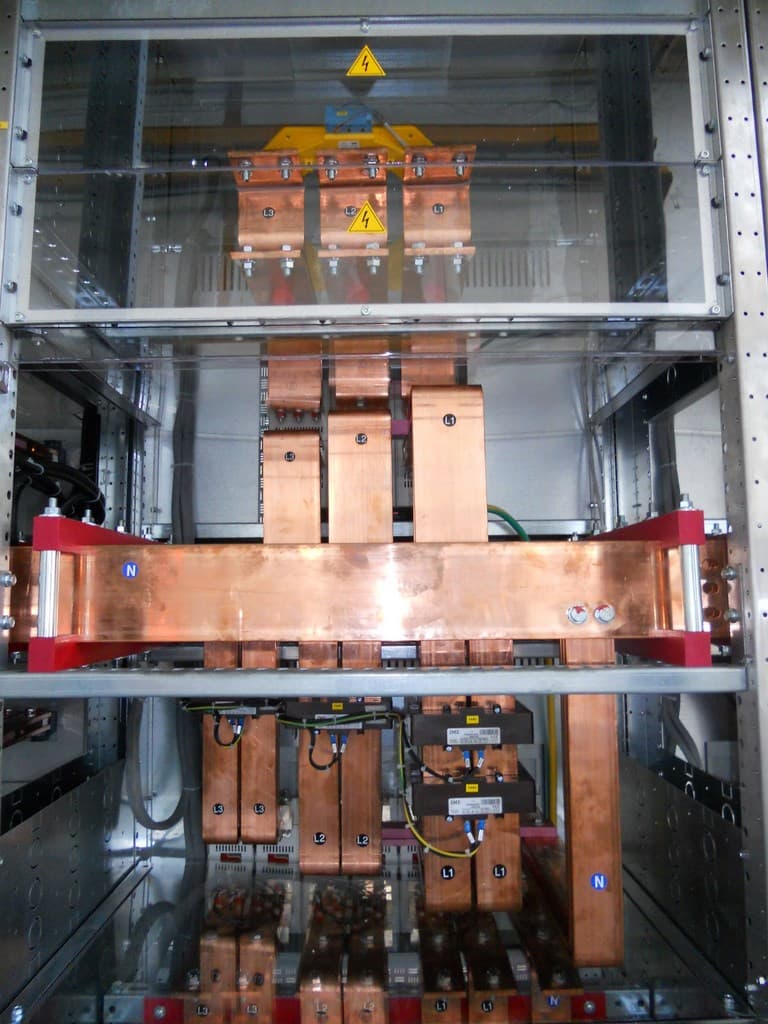

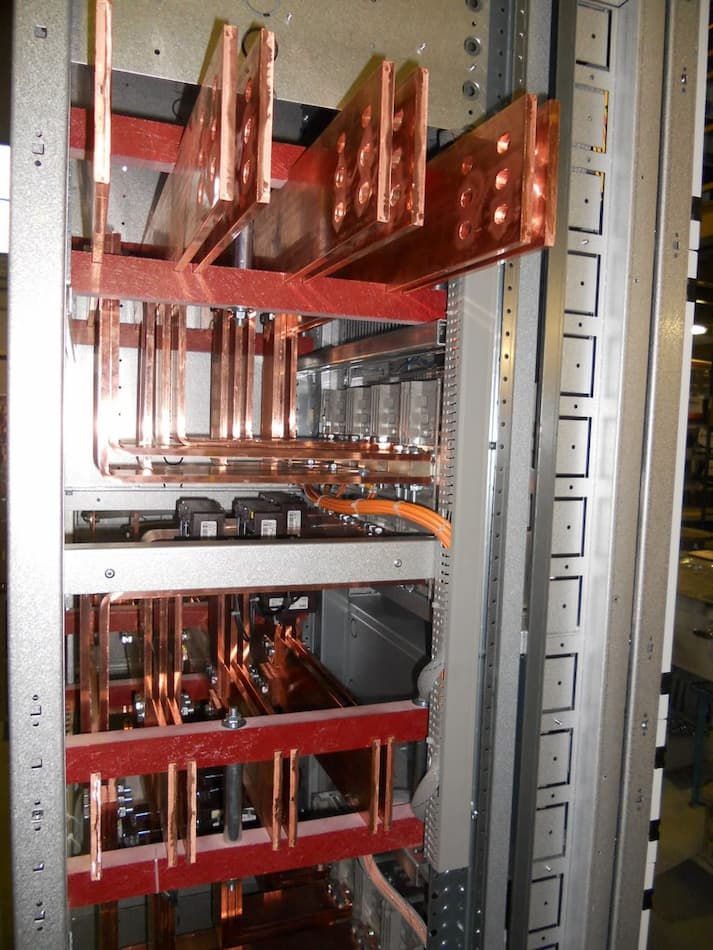

– L’isolamento efficace è garantito dal sistema a sbarre, interamente progettato e realizzato con isolamento in aria
– L’impiego di materiali isolanti e le segregazioni interne la struttura sicura contro la propagazione di un incendio.
Caratteristiche tecniche dei quadri elettrici Power center QDP
| Tensione di esercizio fino a | Ue | 400 V c.a. |
| Corrente nominale | In | 6300 A |
| Tensione di isolamento | Ui | 1000 V |
| Corrente nominale ammissibile di breve durata (1s) | Icw | 105 kA |
| Corrente nominale di picco | Ipk | 231 kA |
| Tensione nominale di tenuta impulso | U imp | 12 kV |
| Frequenza nominale | fn | 50-60 Hz |
Dimensioni Standard
Le dimensioni possono variare in funzione di:
- Tipologia di celle che compongono il quadro
- Versione per la tenuta ad arco interno
- Versione con l’isolamento in aria o in SF6
