DISTRIBUZIONE DI POTENZA
QCM – Quadri elettrici Motor Control Center
Il Motor control center serie QCM è una apparecchiatura di tipo normalizzato per impiego in bassa tensione fino 690V.
Richiedi preventivo
Richiedi preventivo
Completa il form per richiedere un preventivo personalizzato.

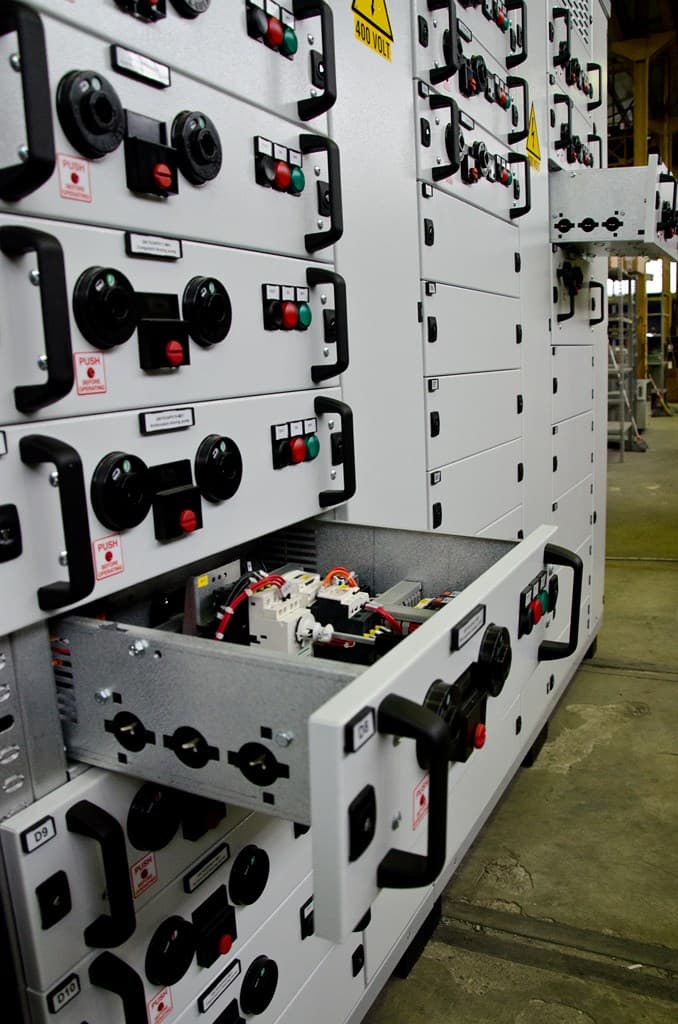

Il Motor control center serie QCM è un quadro elettrico di bassa tensione adatto al comando e protezione di motori. Personalizzabile a seconda delle necessità d’installazione ed in qualsiasi settore impiantistico, QCM è costituito da scomparti suddivisi in più sezioni tra loro segregate, contenenti i cassetti che possono essere fissi o estraibili a seconda delle necessità di installazione.
Le soluzioni tecniche che caratterizzano i nostri quadri elettrici MCC rispondono ai requisiti indispensabili quali:
- facilità di manutenzione
- continuità di esercizio
- sicurezza nelle operazioni
- ingombro ridotto
- facilità di ampliamento
- installazione a parete o doppio fronte
Scheda Tecnica

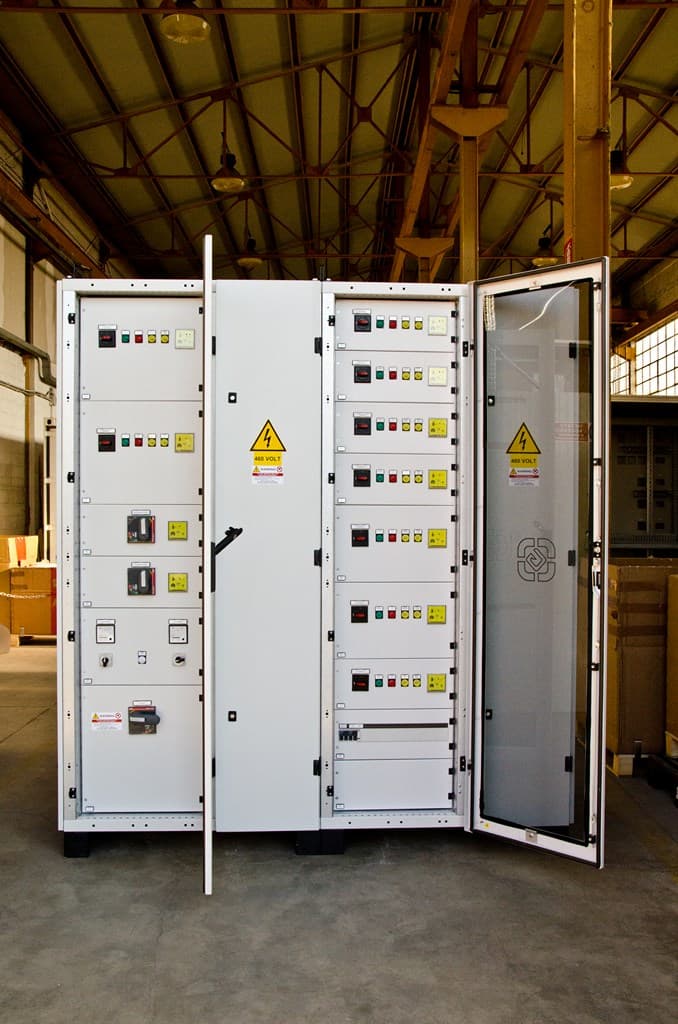

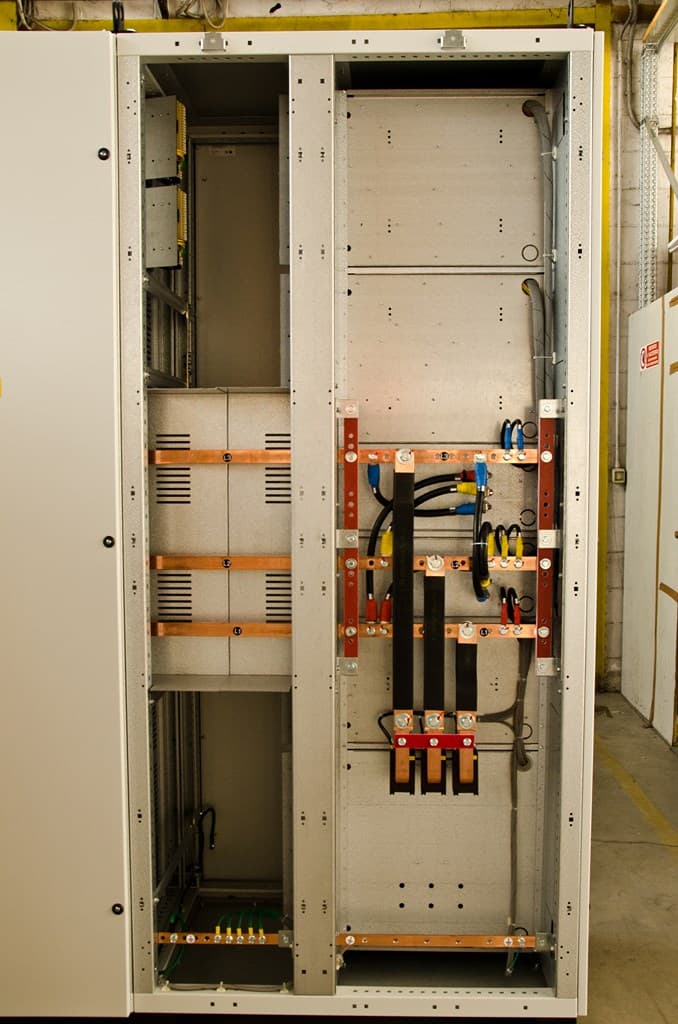

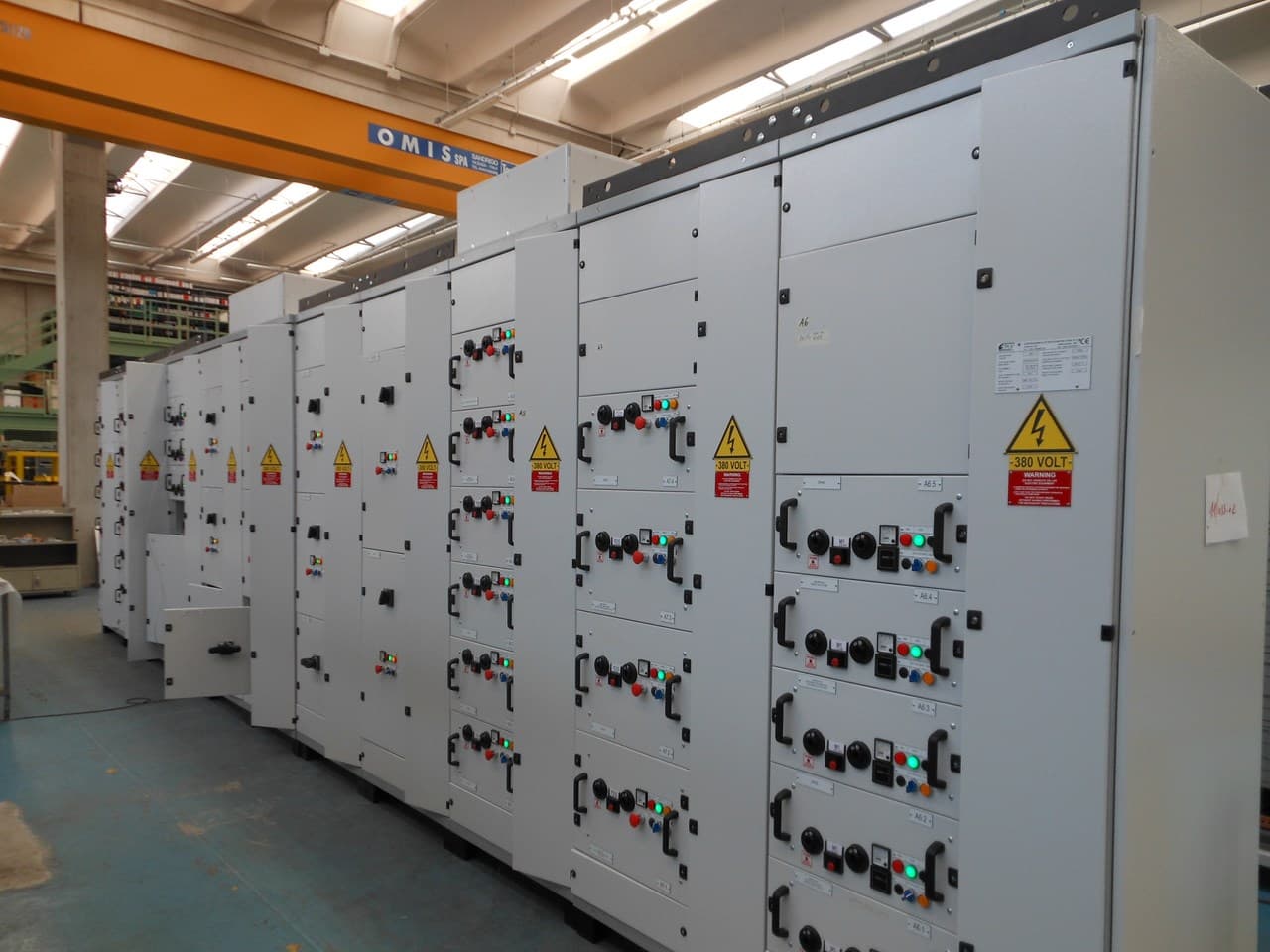

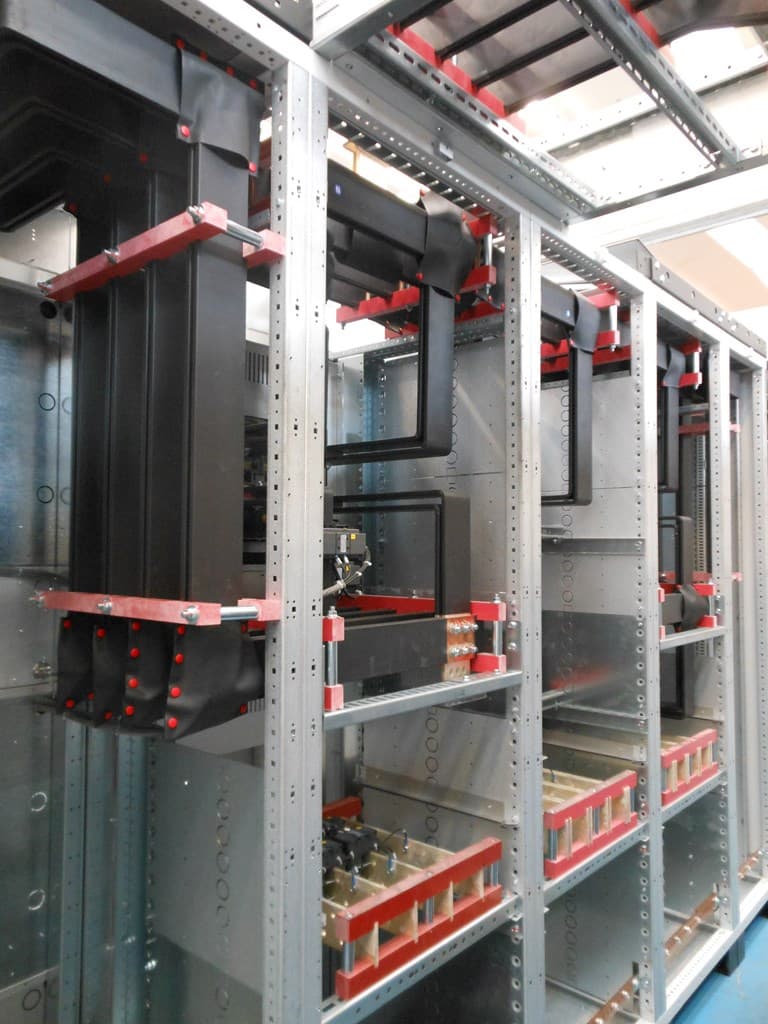

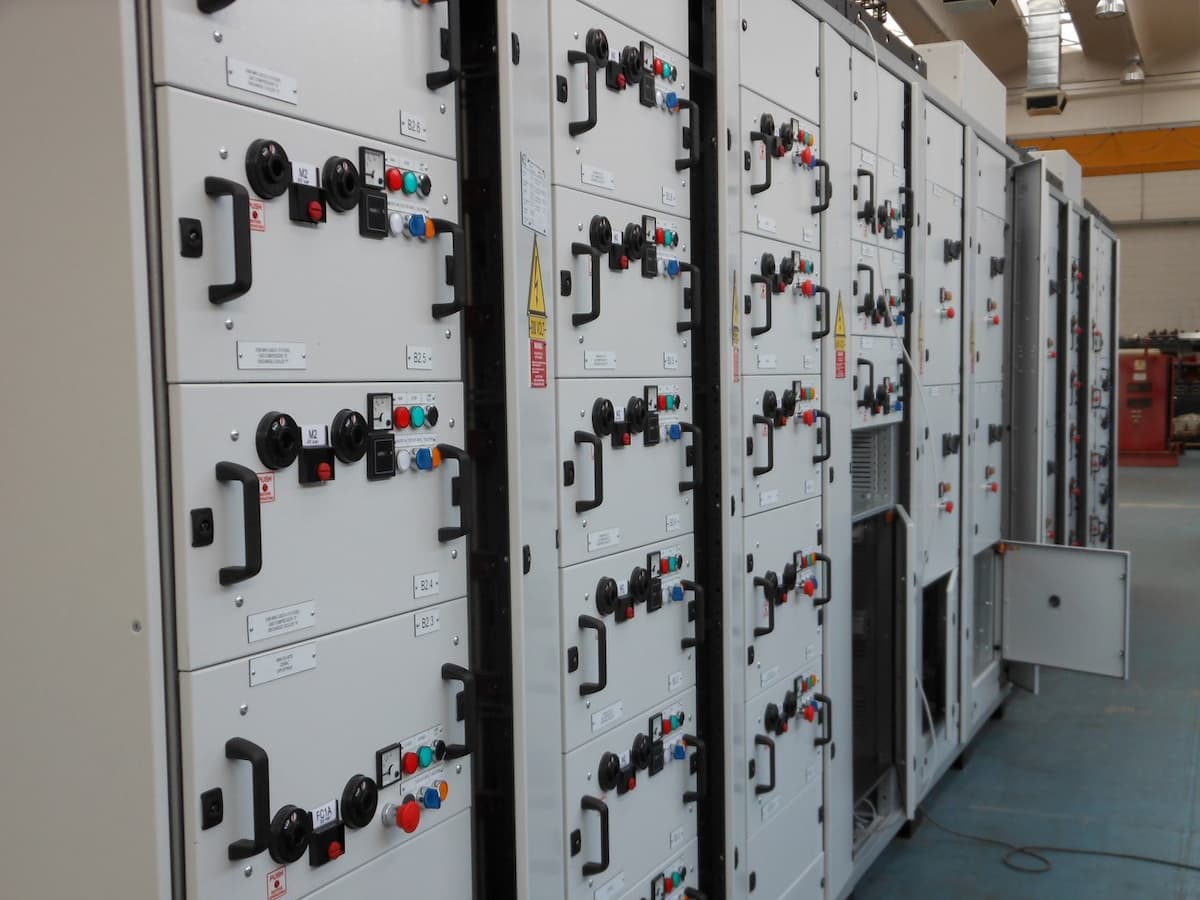

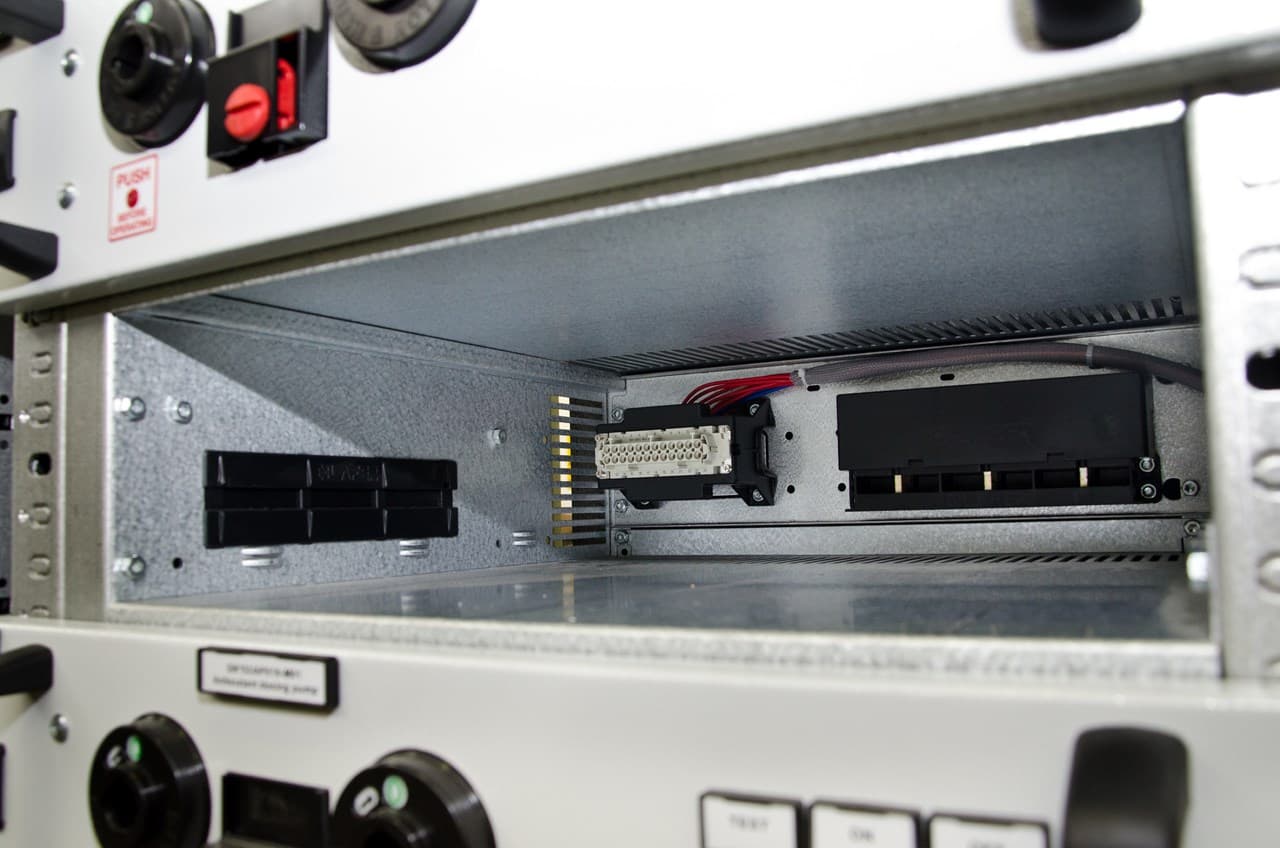

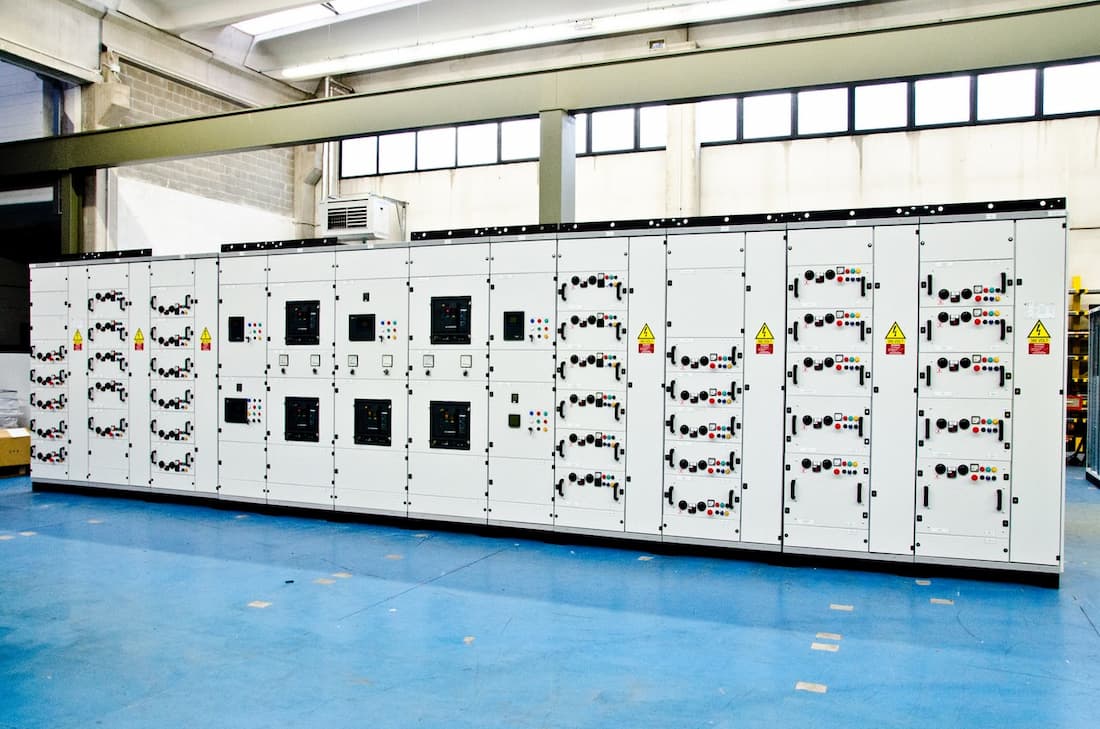

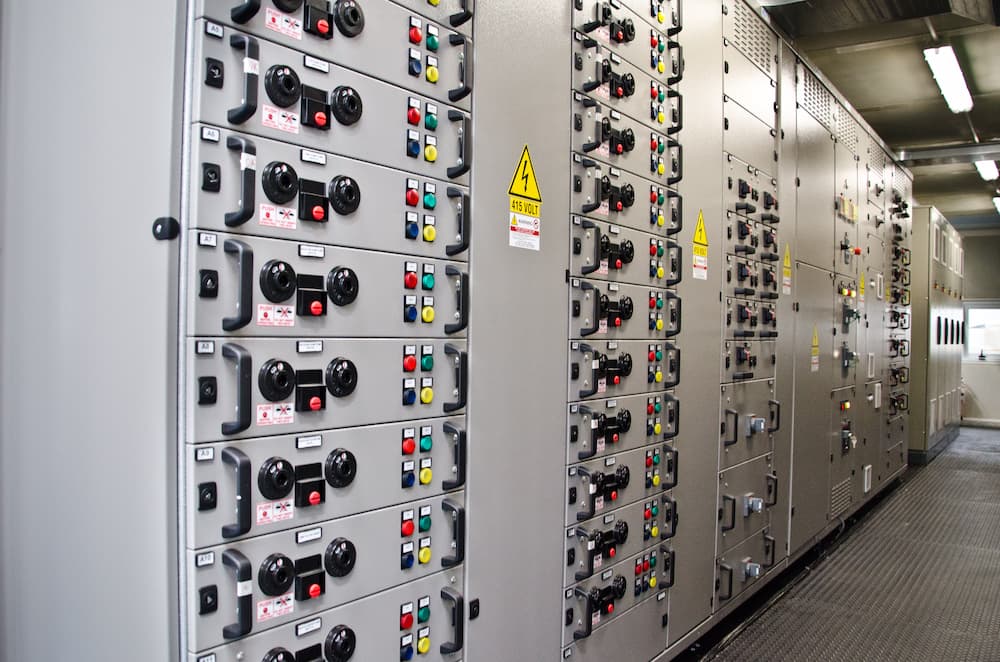

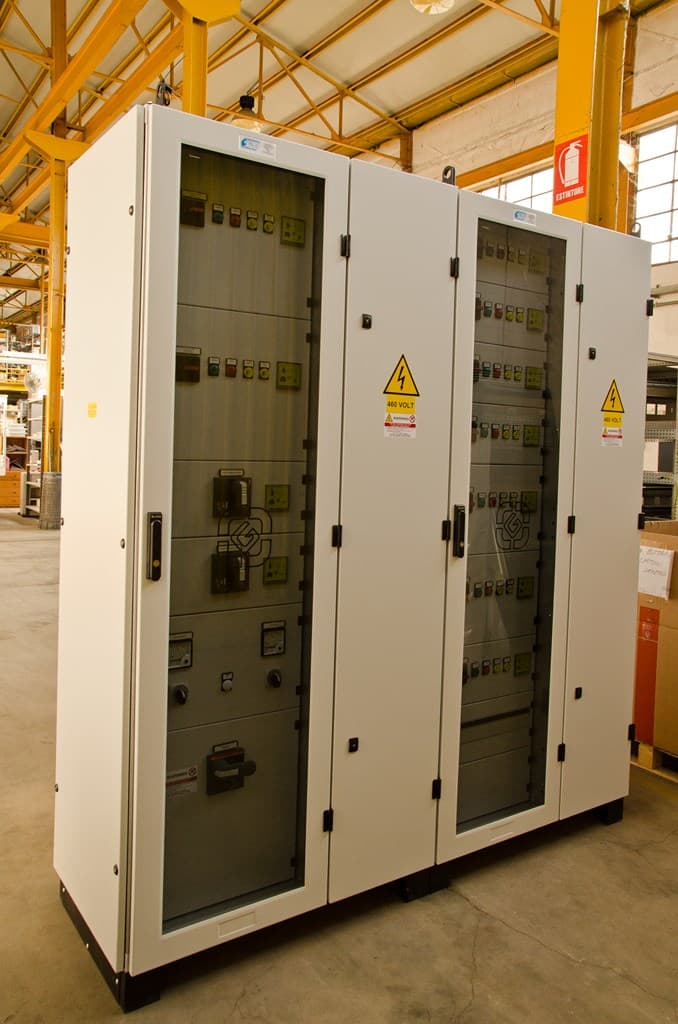

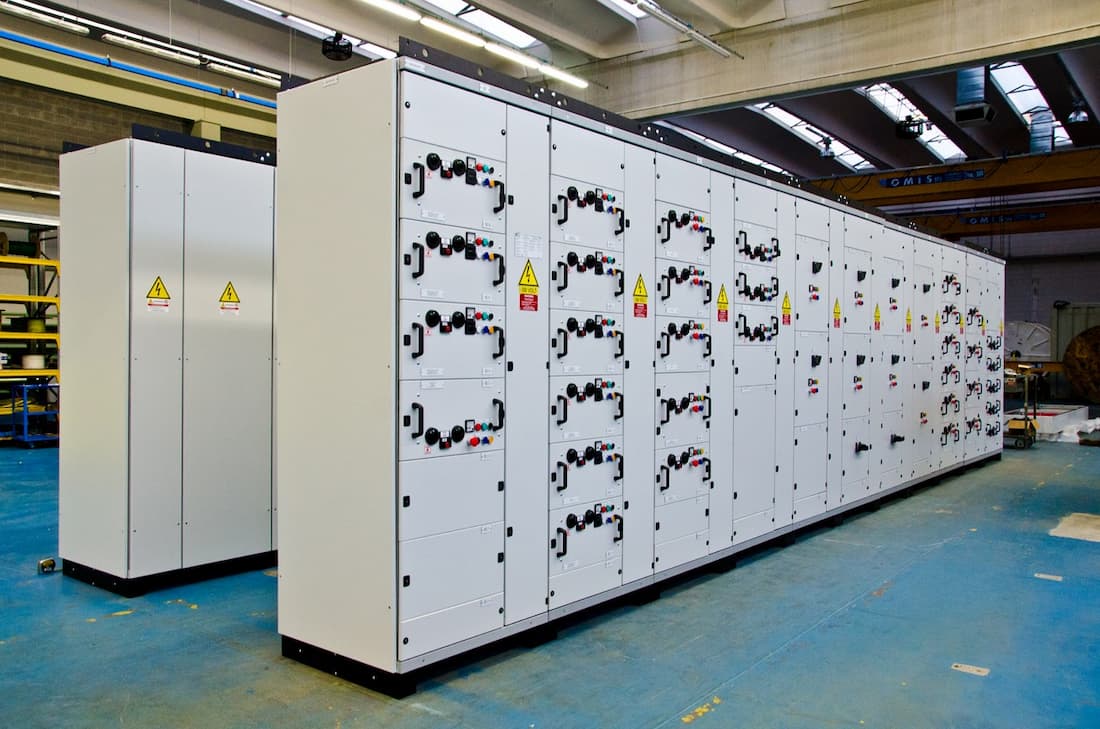

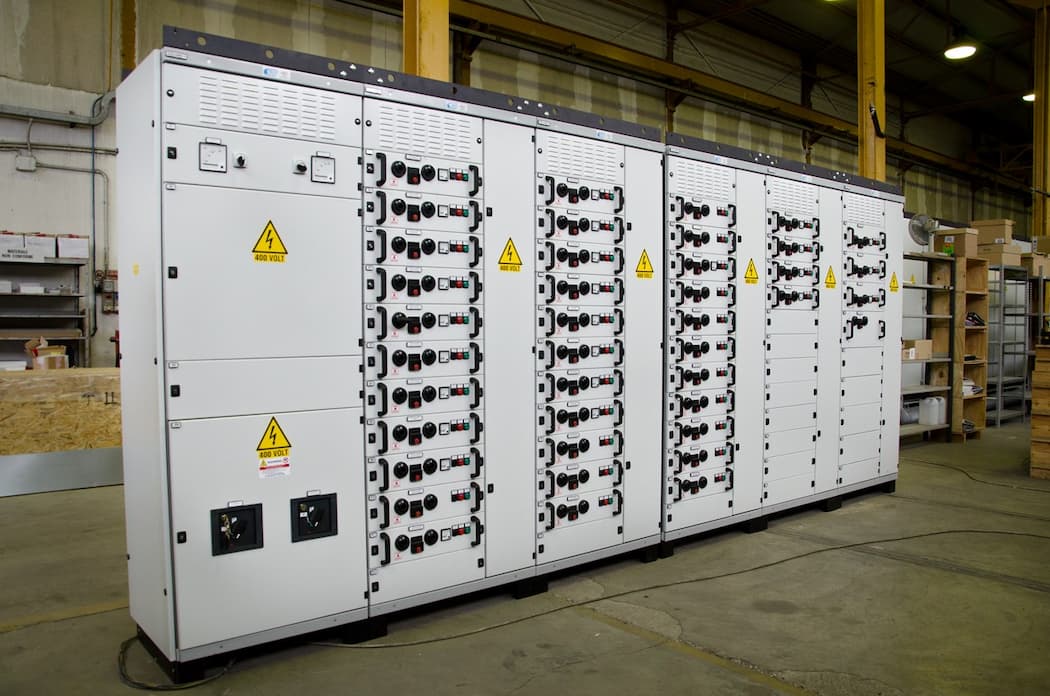

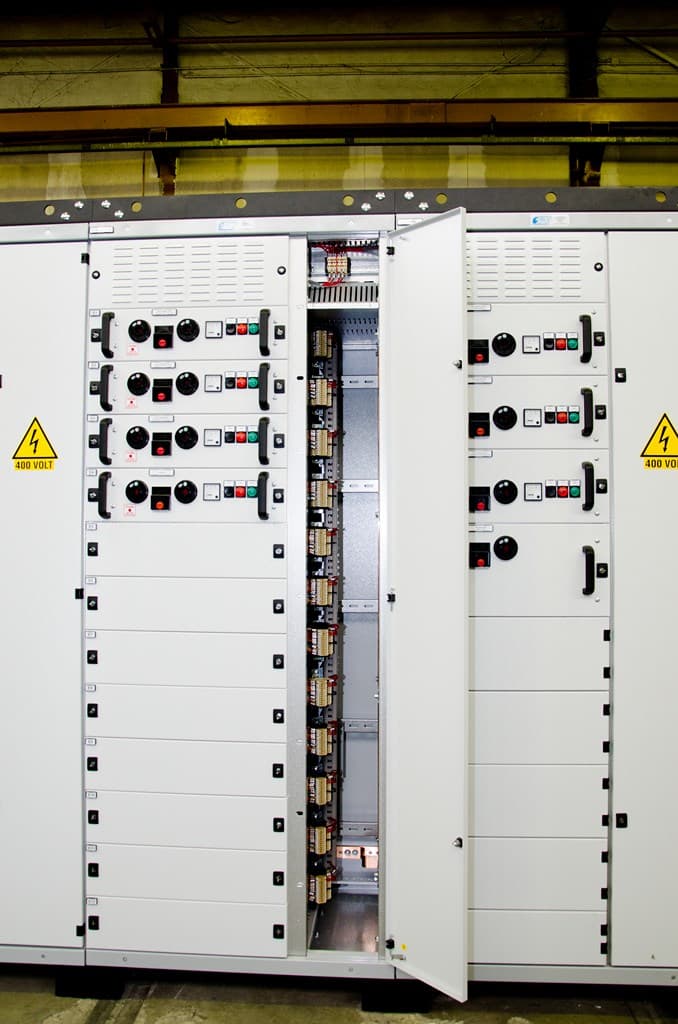

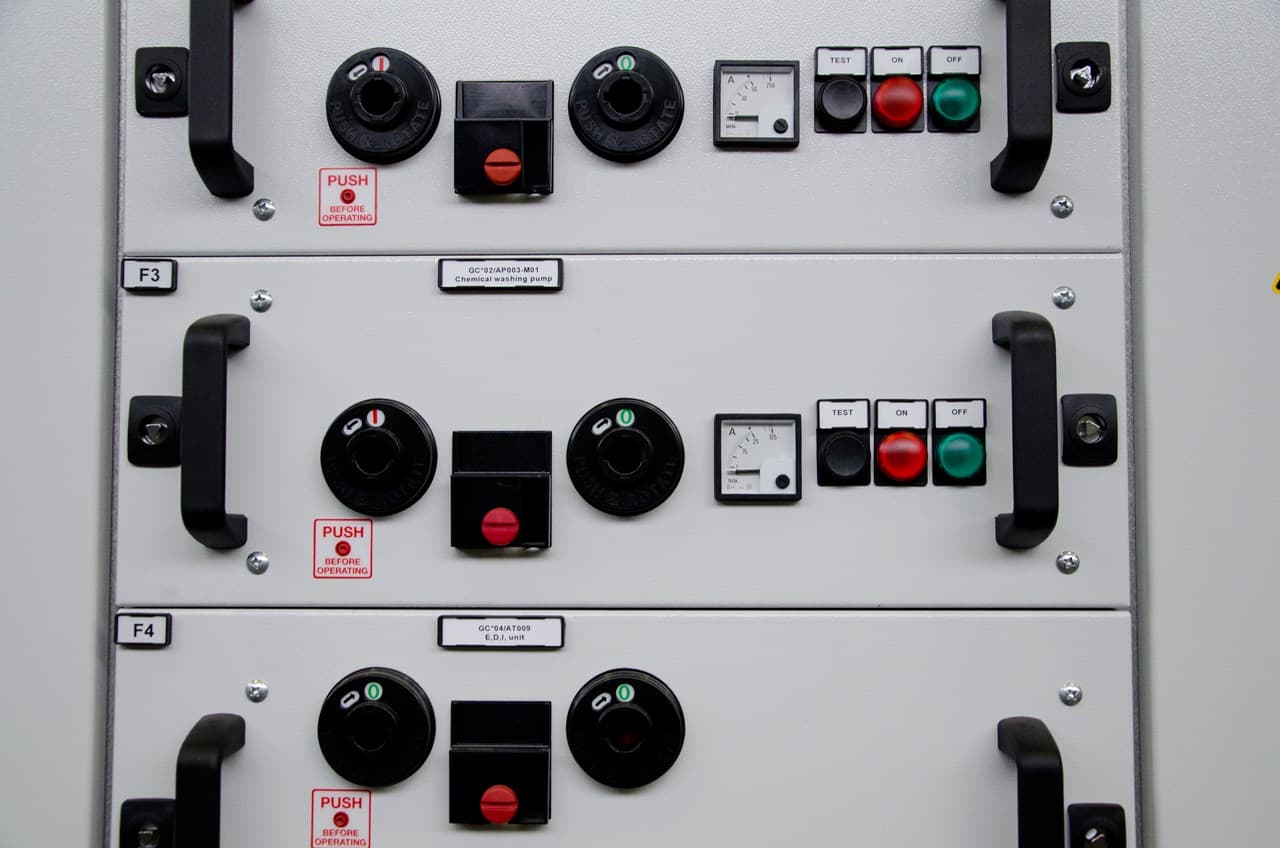

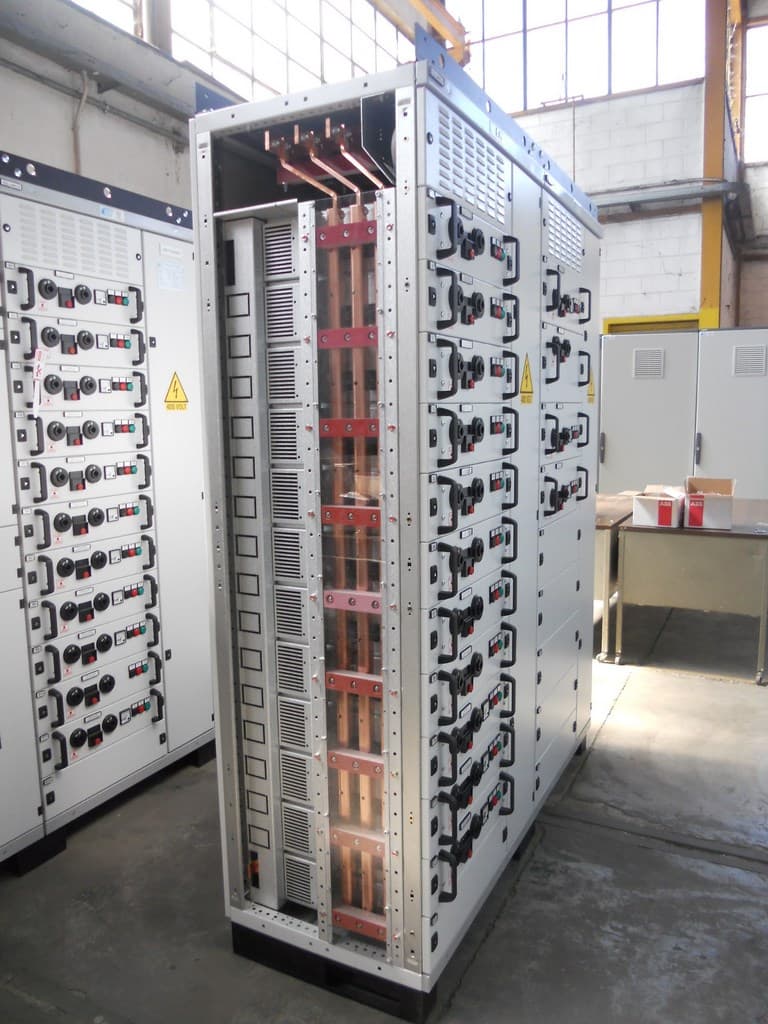

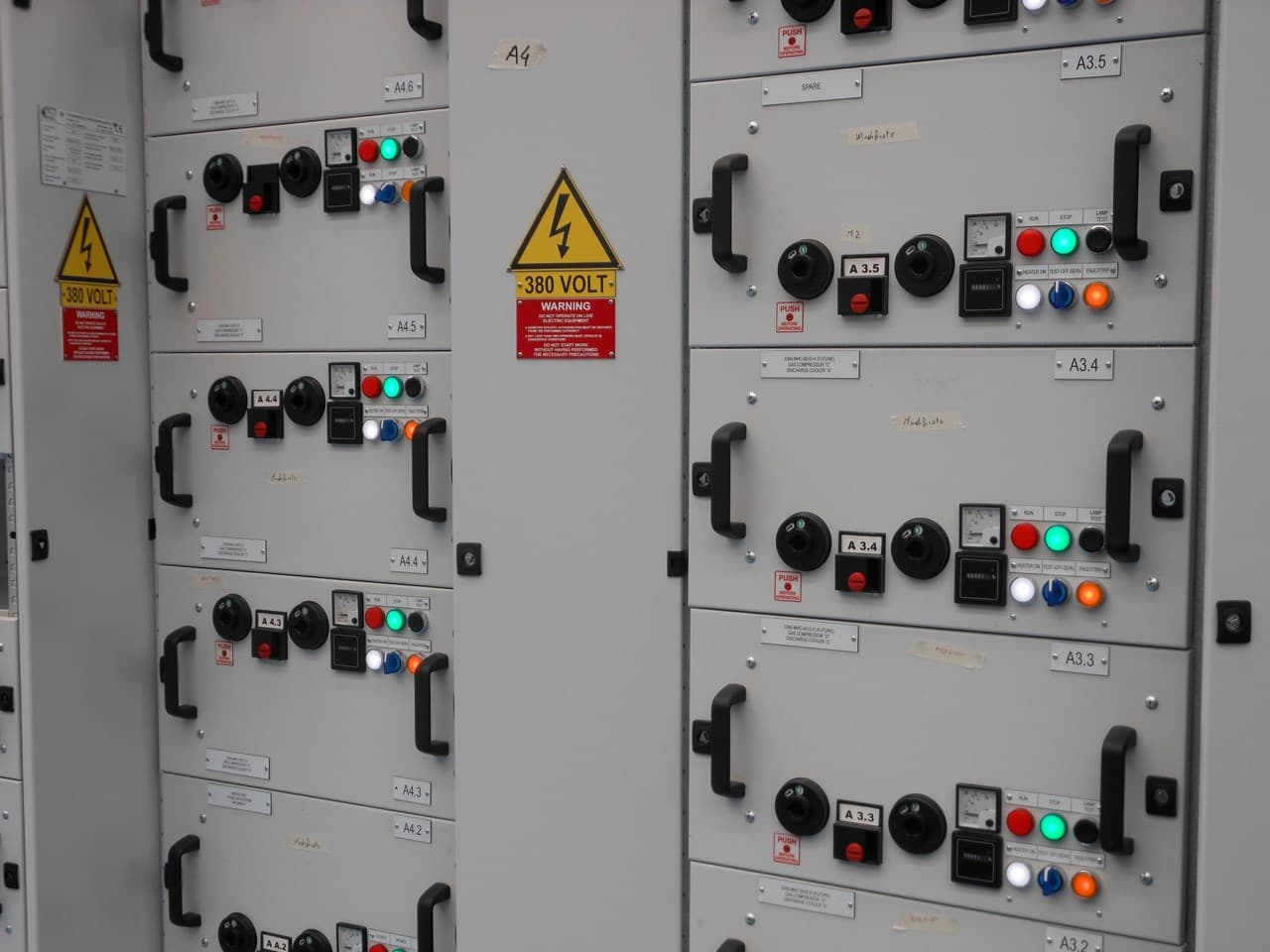

Gallery fotografica
Normative internazionali e di sicurezza
I Motor Control Center QCM sono stati sottoposti a prove di tipo presso ente certificatore qualificato. Inoltre, sono conformi alle normative internazionali IEC EN 61439-1/2, IEC/TR 61641, ed europee IEC EN 61439-1/2, IEC EN 60529, IEC EN 60865-1, CEI 17-86.
Caratteristiche costruttive dei quadri Motor Control Center QCM
La normalizzazione delle strutture, delle unità funzionali e delle dimensioni rende il quadro elettrico QCM uno strumento flessibile e utilizzabile per qualsiasi schema d’impianto.
La verniciatura e la struttura sono trattate per prevenire la corrosione e personalizzabili in base al tipo di installazione.
La dissipazione del calore è assicurata dai diaframmi di segregazione delle celle e opportune feritoie sulle pareti perimetrali e sul tetto che consentono lo smaltimento naturale dell’aria calda verso l’esterno del quadro.
Condizioni ambientali e d’utilizzo
L’installazione per interno dei quadri elettrici Motor Control Center serie QCM prevede condizioni ambientali max 50°C e min -5°C ed un grado di protezione standard da IP30 a IP54 (a richiesta), con un IP20 a porte aperte. Altre condizioni di esercizio ed altri gradi di protezione possono essere valutati su richiesta.
Modularità e personalizzazione
– Il quadro elettrico QCM è interamente componibile e modulare, accessibile da fronte e dal retro e nella versione a cassetti estraibili si presta a molteplici configurazioni estremamente compatte con la possibilità di intercambiare i cassetti anche con grandezze diverse.

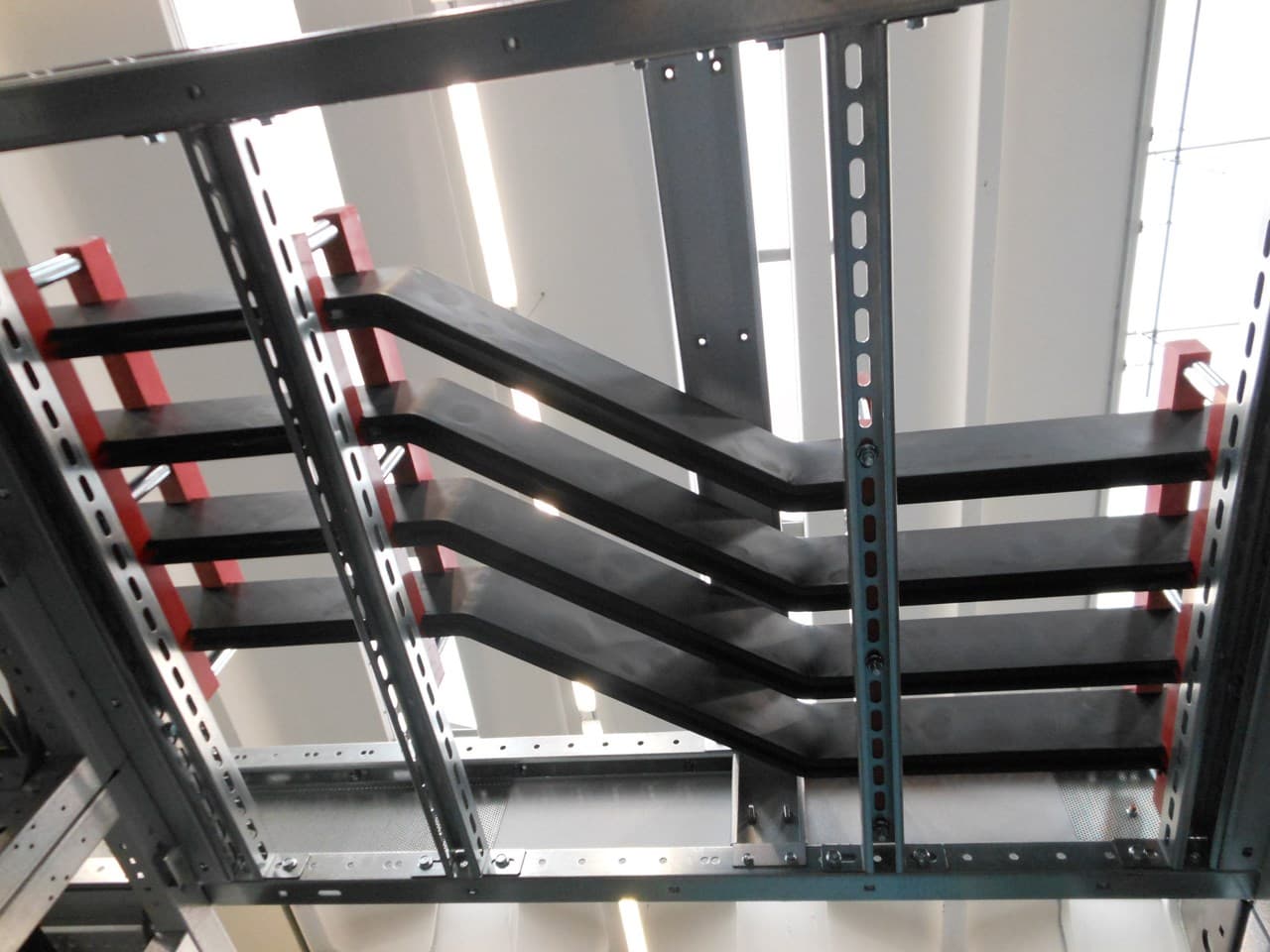

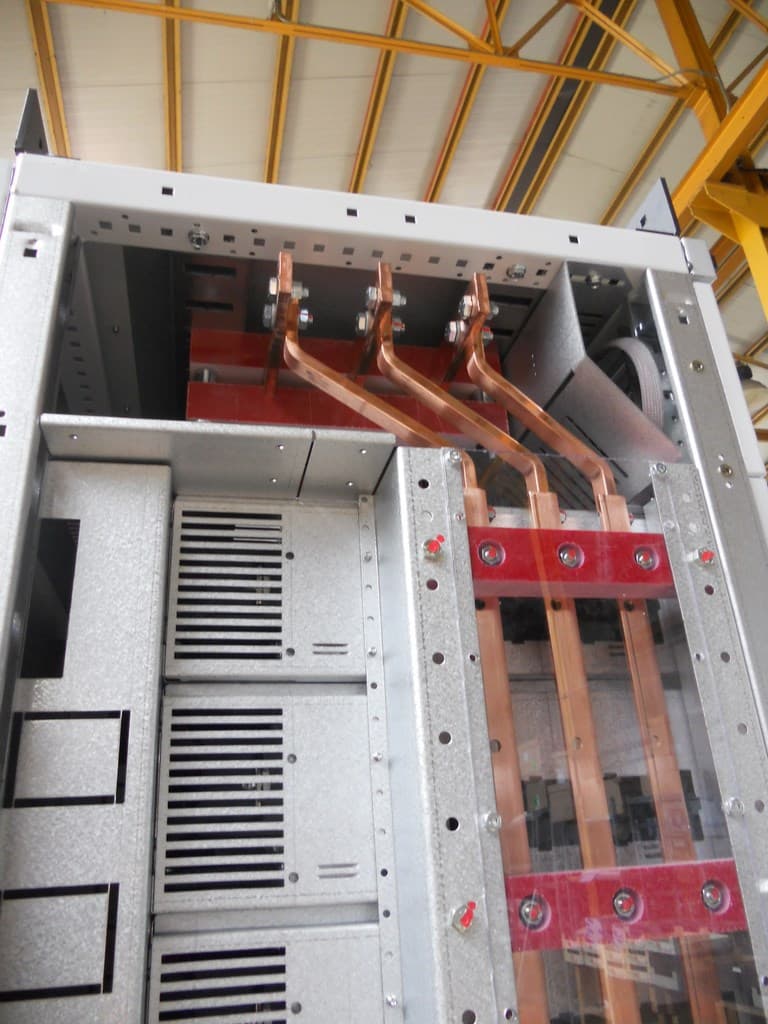

– L’isolamento efficace è garantito dal sistema a sbarre, interamente progettato e realizzato con isolamento in aria.
– L’impiego di materiali isolanti e le segregazioni interne la struttura sicura contro la propagazione di un incendio.

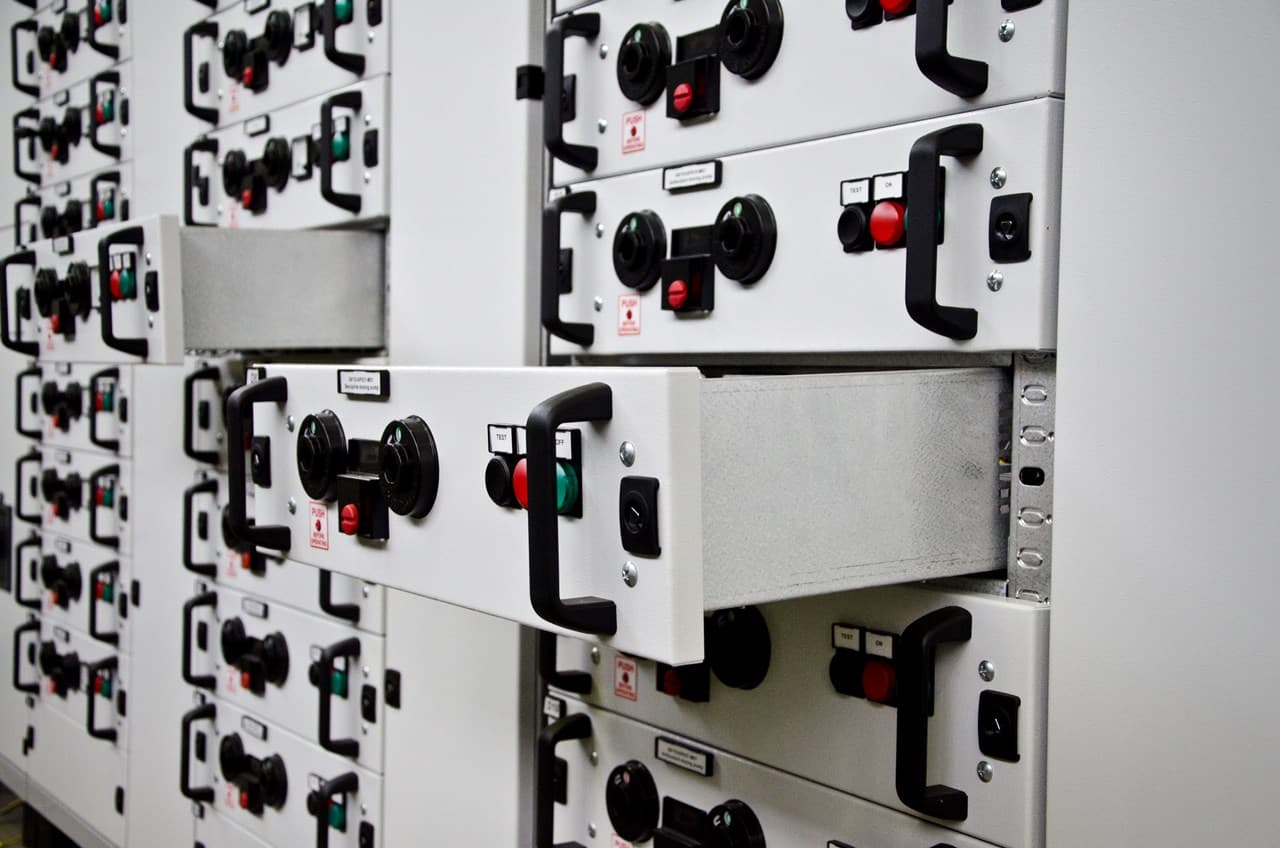

– I cassetti estraibili sono progettati affinché sia garantita l’efficacia dei contatti e del gruppo pinze, con un design che limita al massimo errori di manovra.
Caratteristiche tecniche dei quadri elettrici MCC QCM
| Tensione nominale fino a | Un | 690 V c.a. |
| Tensione nominale di isolamento | Ui | 1000 V |
| Corrente nominale | In | fino a 3200 A |
| Corrente di piccolo corto circuito | Ipk | 154 kA |
| Corrente nominale ammissibile di breve durata (1s) | Icw | 70 kA |
| Corrente ammissibile in presenza d’arco | Ip arc | 70 kA |
| Durata con arco ammissibile | t arc | 300 ms |
| Tensione nominale di tenuta impulso | U imp | 12 kV |
| Frequenza nominale | fn | 50-60 Hz |
Dimensioni Standard
Le dimensioni possono variare in funzione di:
- Tipologia di celle che compongono il quadro
- Versione per la tenuta ad arco interno
- Versione con l’isolamento in aria o in SF6
