DISTRIBUZIONE DI POTENZA

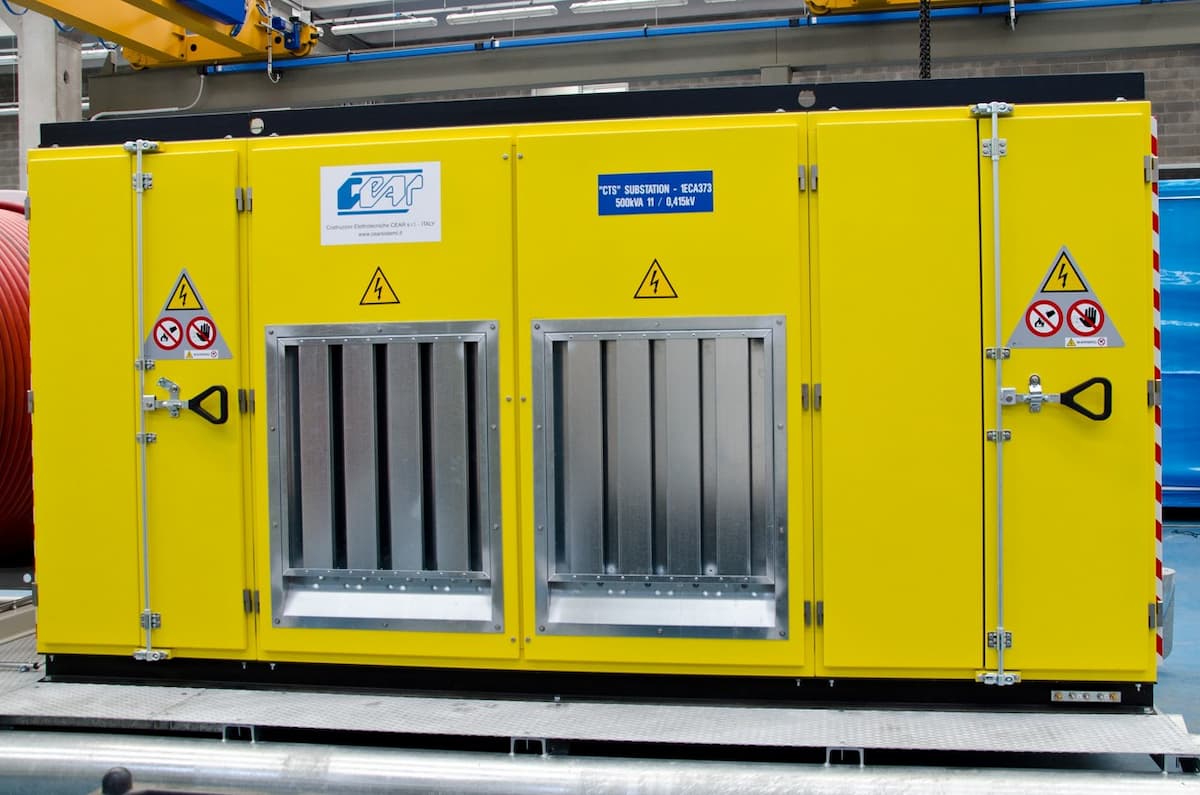

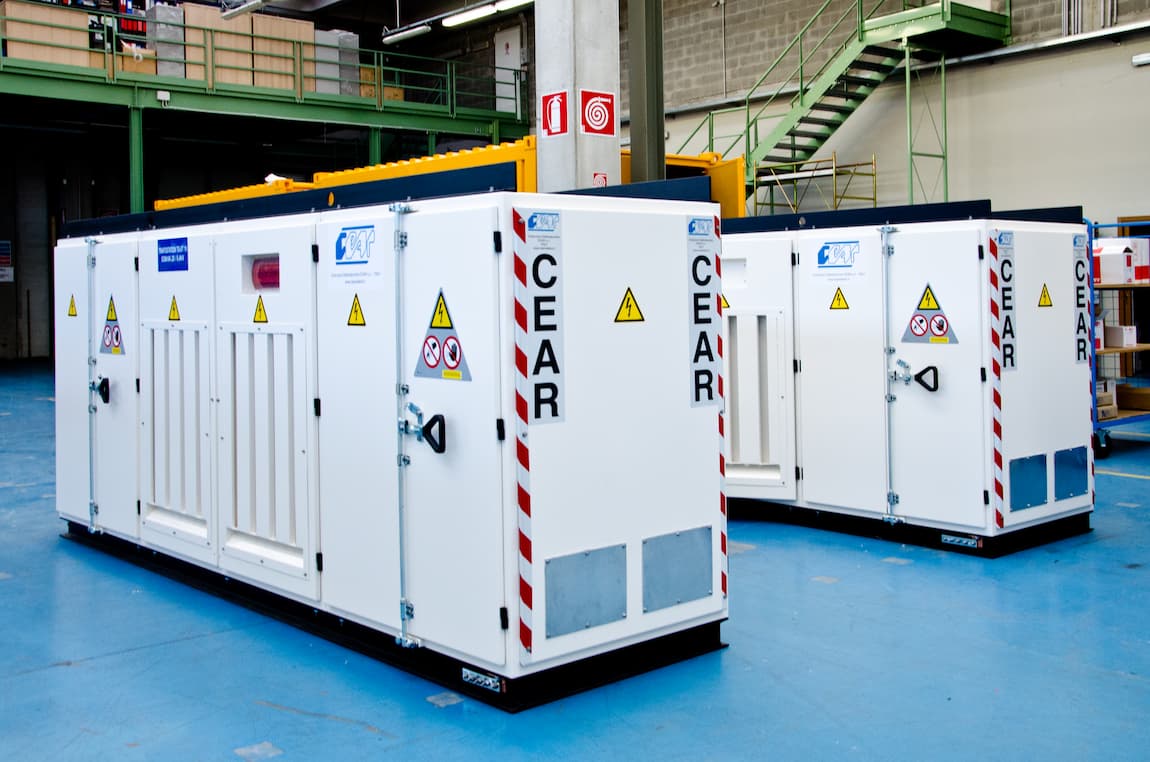

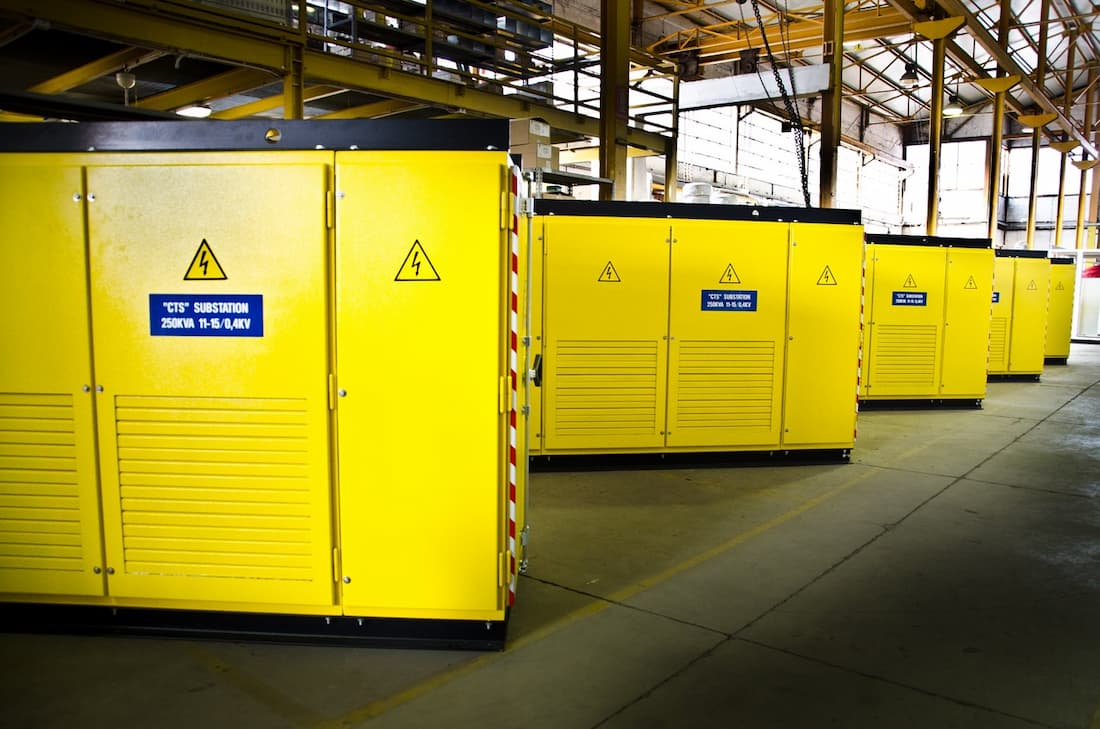

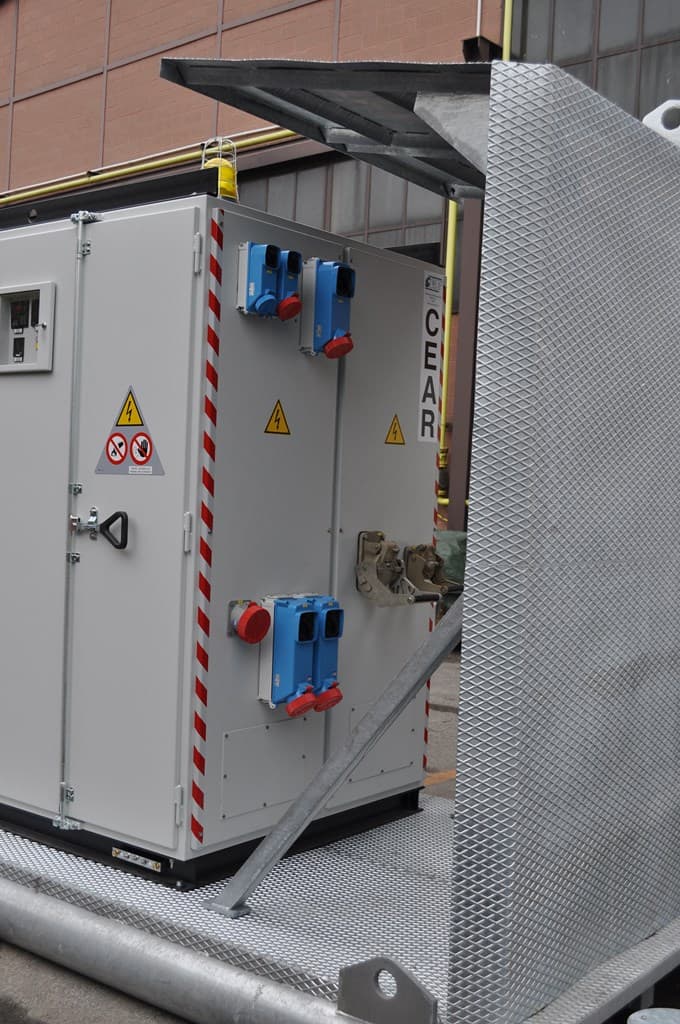

CTS – Cabina di trasformazione e distribuzione compatta da galleria
La cabina di trasformazione e distribuzione compatta è la soluzione ideale per operare in spazi angusti o interrati, come nel caso di tunnel e scavi.
Richiedi preventivo
Richiedi preventivo
Completa il form per richiedere un preventivo personalizzato.
Le cabine compatte CTS di Cear sono il risultato di anni di esperienza nella progettazione di soluzioni meccaniche ed elettriche per cantiere, in un’ottica di robustezza e compattezza degli apparati elettrici.
Le cabine compatte:
- sono facili da movimentare e trasportare;
- sono totalmente personalizzabili ed attrezzate secondo specifica cliente;
- possono essere revisionate a distanza di tempo per essere riadattate alle normative vigenti.
Scheda Tecnica
Gallery fotografica
Normative internazionali e di sicurezza
La struttura e i quadri installati al suo interno sono conformi alle normative Internazionali IEC.

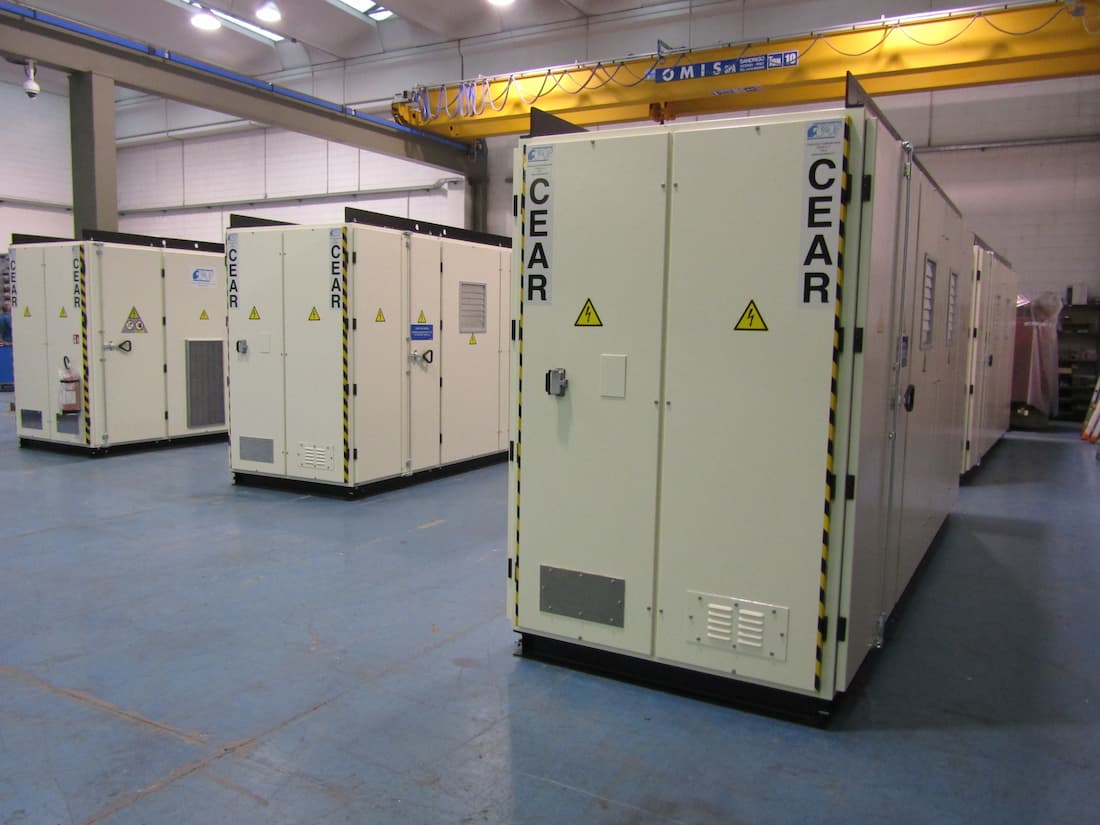

Caratteristiche costruttive delle cabine elettriche compatte
La cabina di trasformazione compatta può essere costituita da uno o più scomparti in base alle caratteristiche d’uso, che sia di distribuzione o trasformazione ed è equipaggiata con tutti gli accessori e attrezzature di sicurezza. La struttura costruttiva è stata progettata per essere estremamente robusta e resistente, per operare in condizioni ambientali estreme e difficili, come quelle di gallerie e miniere, dove gli spazi sono ridotti.

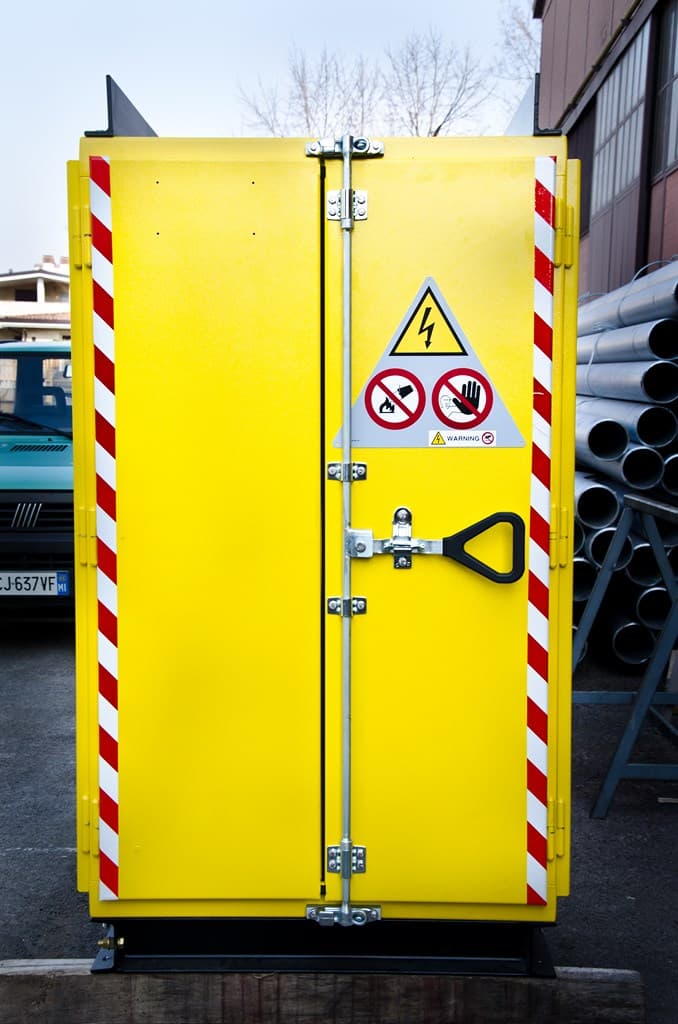

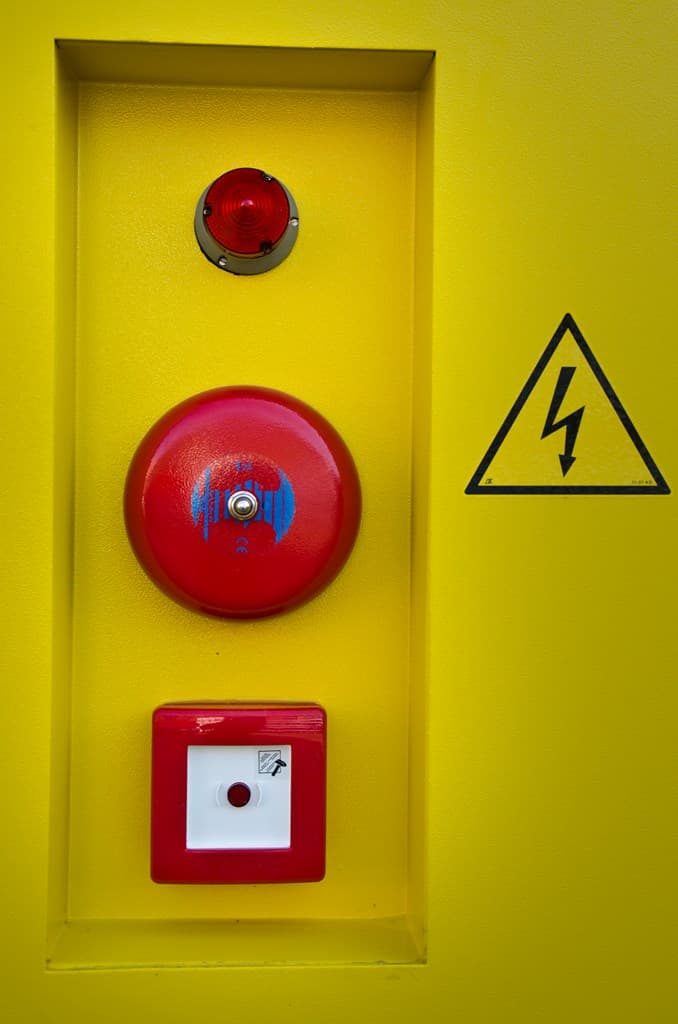

Le porte di accesso alle apparecchiature sono incernierate e la chiusura avviene con una robusta maniglia e cariglione con possibilità di essere lucchettata.
Nel rispetto delle normative di sicurezza del personale l’accesso al vano trasformatore è possibile solo mediante attrezzi speciali.
Caratteristiche elettriche delle cabine elettriche da galleria

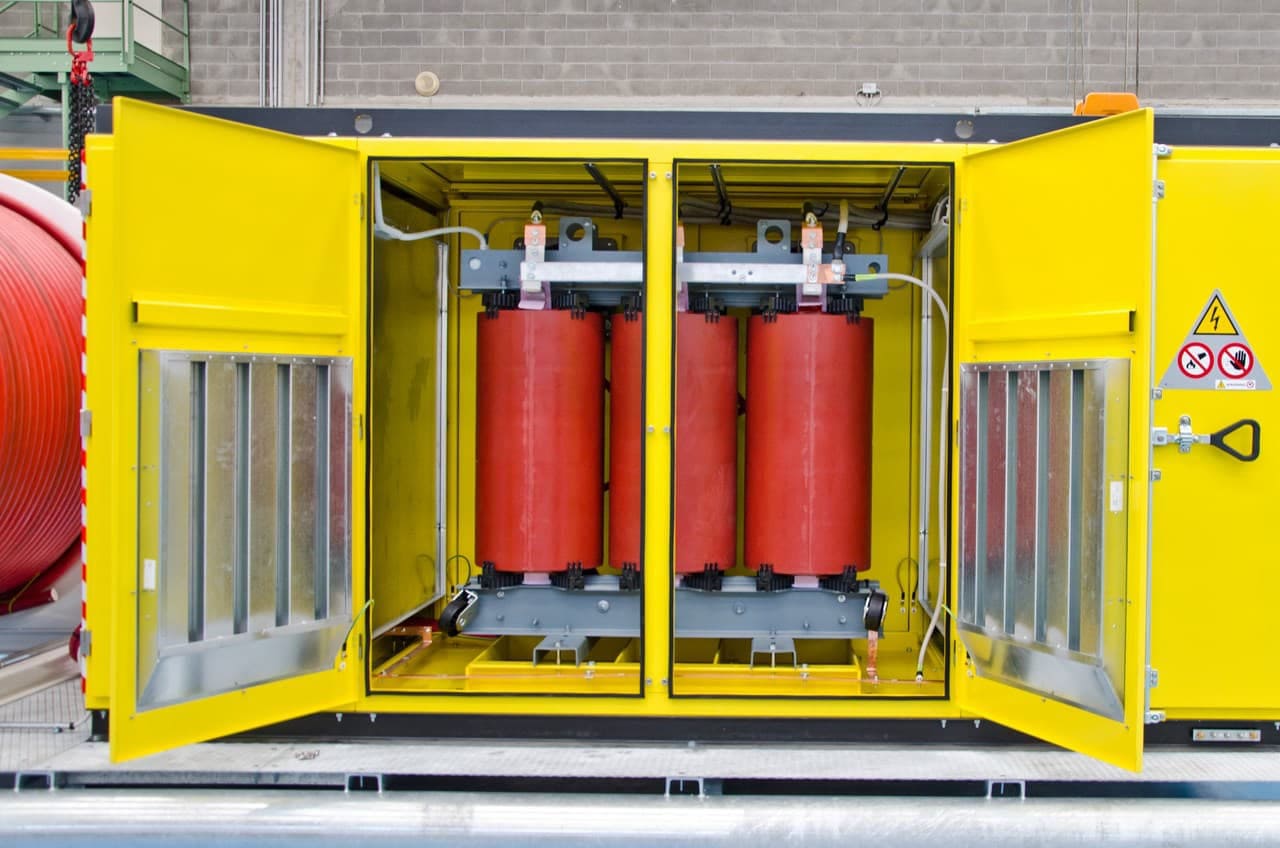

La cabina compatta CTS può essere dotata di un Trasformatore di potenza in resina o può avere isolamento in olio o in aria e può avere una potenza che va da 100kVA fino a 1600kVA.

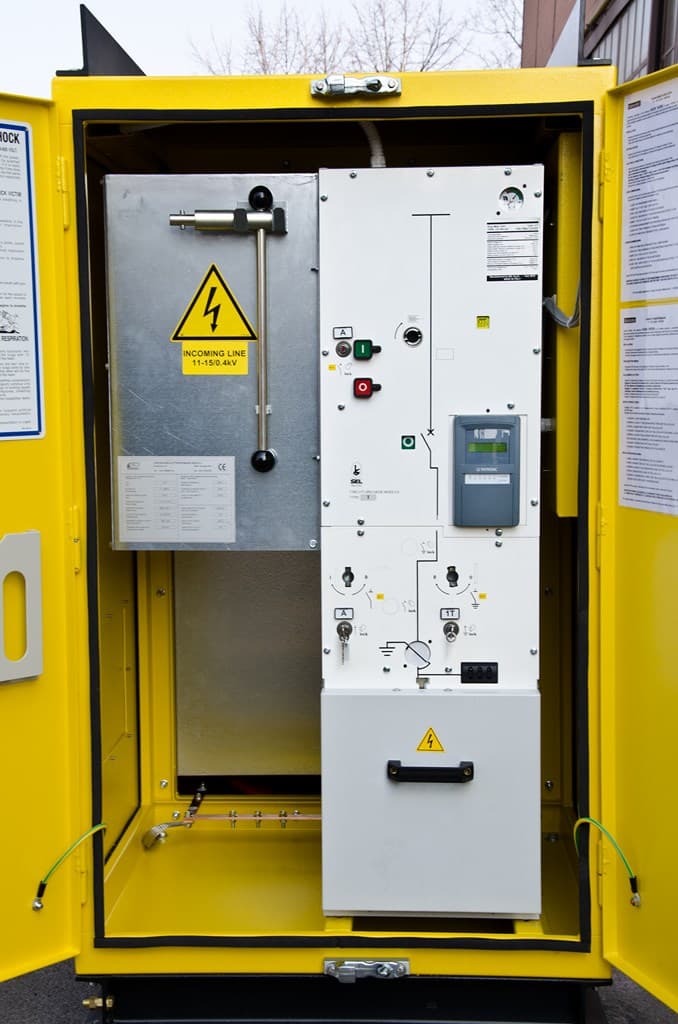

Le unità modulari dei quadri M.T. possono avere isolamento aria/ gas SF6 e accoppiabile in modo da realizzare diverse configurazioni

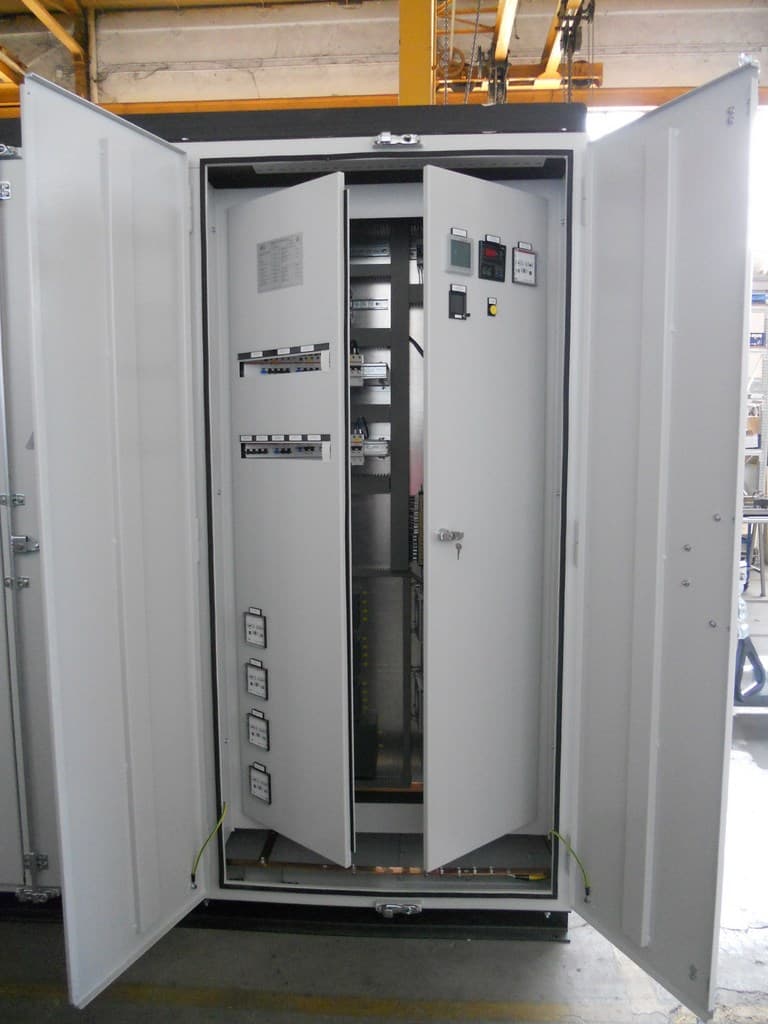

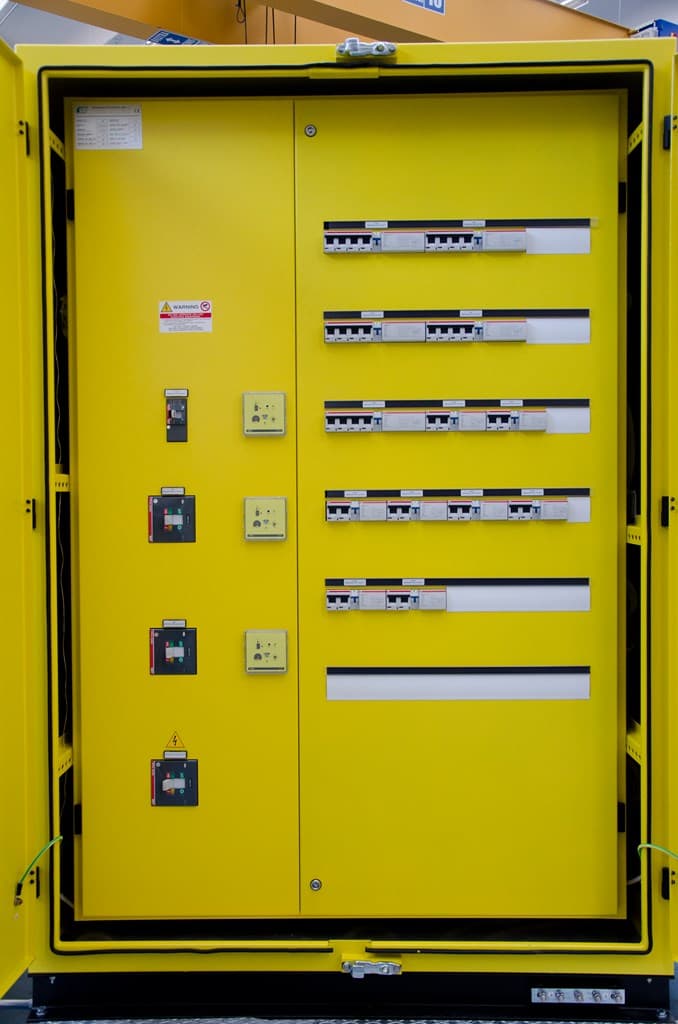

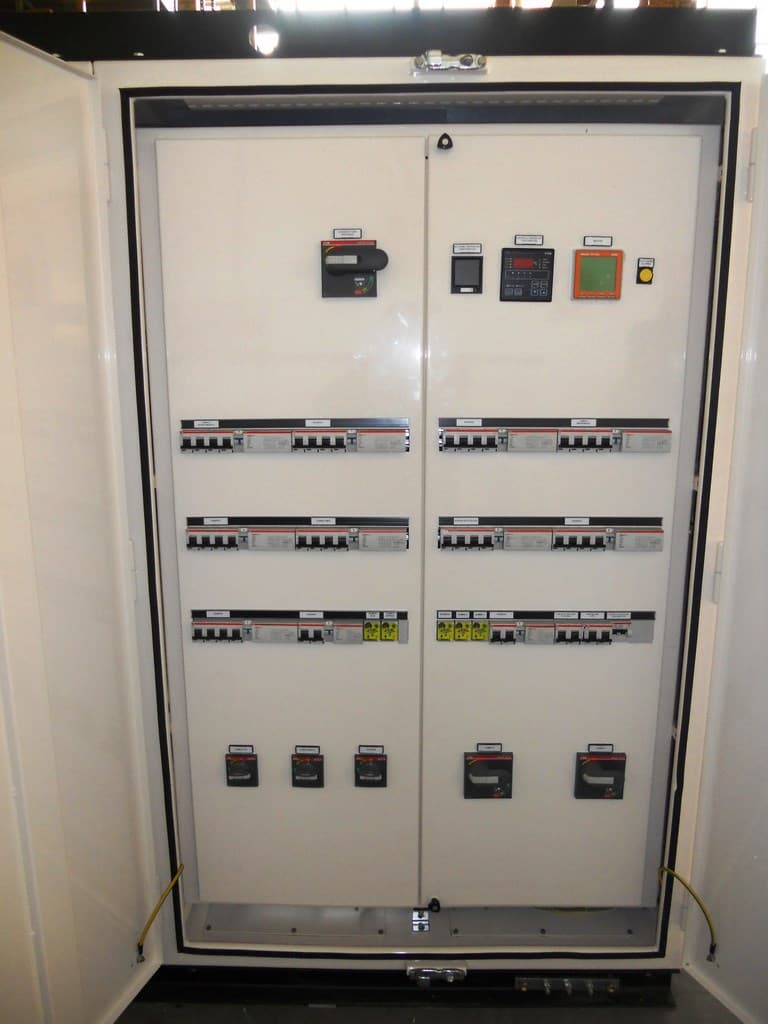

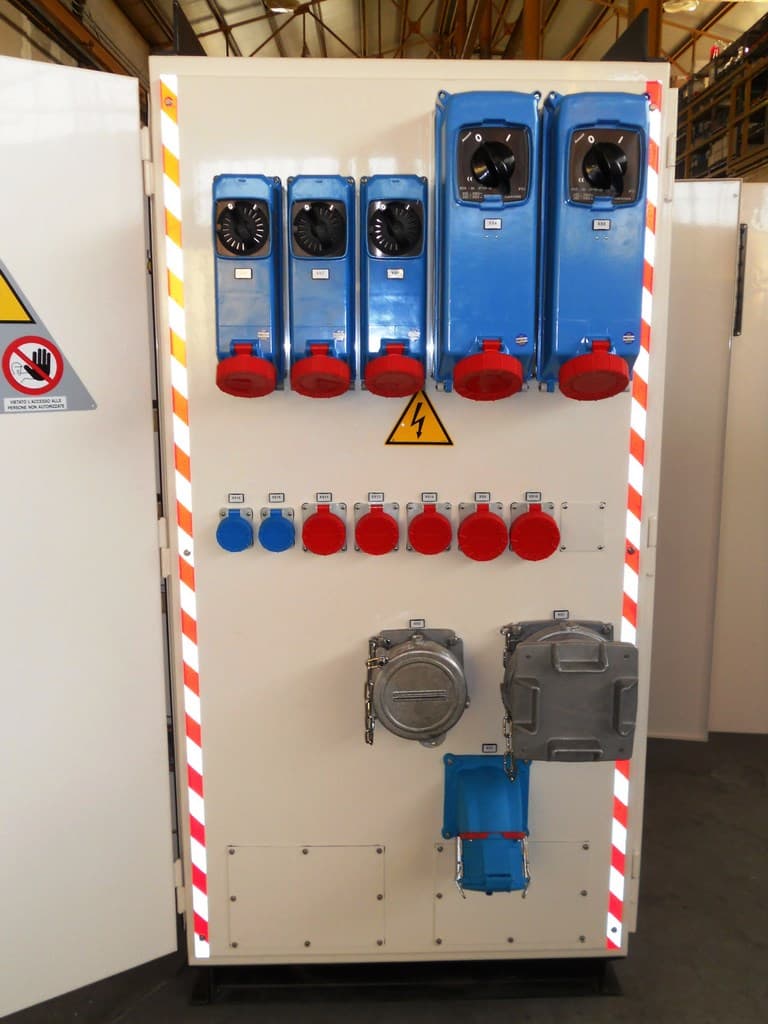

La sezione di bassa tensione è costituita da una piastra su cui sono installate e interconnesse tra loro le apparecchiature elettriche per l’alimentazione delle utenze elettriche definite in base alla specifica del cliente. Al fine di garantire la sicurezza dell’operatore e il grado di protezione, oltre alla porta esterna, è prevista una porta interna per l’accesso alle apparecchiature elettriche.
L’equipaggiamento e gli accessori standard sono quelli previsti dalle norme IEC.
Modularità e personalizzazione
– Tutte le apparecchiature elettriche di potenza e gli ausiliari sono già interconnesse e collaudate in fabbrica, pronte per l’uso.
– Possibilità di rimettere a nuovo le cabine compatte di seconda mano, realizzando la revisione delle apparecchiature elettriche, valutare la sostituzione e relativo adeguamento alle normative vigenti.
– Personalizzazione delle dimensioni, del layout interno e dell’accessoriamento richiesto.
– Adeguamento delle cabine da galleria alle normative elettriche locali secondo specifiche del cliente.
Caratteristiche tecniche delle cabine elettriche compatte da galleria
Dimensioni indicative delle cabine in funzione della potenza del trasformatore
| SIZE | Potenza (kVA) |
Lunghezza (mm) |
Altezza (mm) |
Larghezza (mm) |
| 1 | 100÷250 | 3500 | 2000 | 1200 |
| 2 | 315÷630 | 3800 | 2000 | 1200 |
| 3 | 800÷1.000 | 4000 | 2000 | 1200 |
| 4 | 1.250÷1.600 | 4800 | 2300 | 1400 |
Condizioni ambientali e di servizio
| Tipo di installazione | da galleria e da esterno |
| Temperatura ambiente massima | + 40°C |
| Temperatura ambiente minima | – 5°C |
| Grado di protezione esterna | IP 54 |
Dimensioni Standard
Le dimensioni possono variare in funzione di:
- Tipologia di celle che compongono il quadro
- Versione per la tenuta ad arco interno
- Versione con l’isolamento in aria o in SF6
