DISTRIBUZIONE DI POTENZA
JBMT- S Cassette di giunzione di media tensione di tipo “Sandwich”
Le cassette di giunzione di media tensione “JBMT-S” permettono di compiere giunzioni o derivazioni di cavi di media tensione.
Richiedi preventivo
Richiedi preventivo
Completa il form per richiedere un preventivo personalizzato.
Le casse di giunzione di media tensione sono frequentemente utilizzate quando, all’interno di una galleria o un impianto industriale, si necessita di trasportare alimentazione elettrica per lunghi tratti tramite cavi di media tensione.
Cear realizza junction box di media tensione di tipo “Sandwich” con tensioni nominali che possono arrivare sino a 36 kV; sono progettate per:
- installazioni esterne o da galleria;
- protezione delle parti in tensione da contatti diretti;
- evitare contatti diretti con le parti in tensione
- installazione immediata e pronte all’uso.

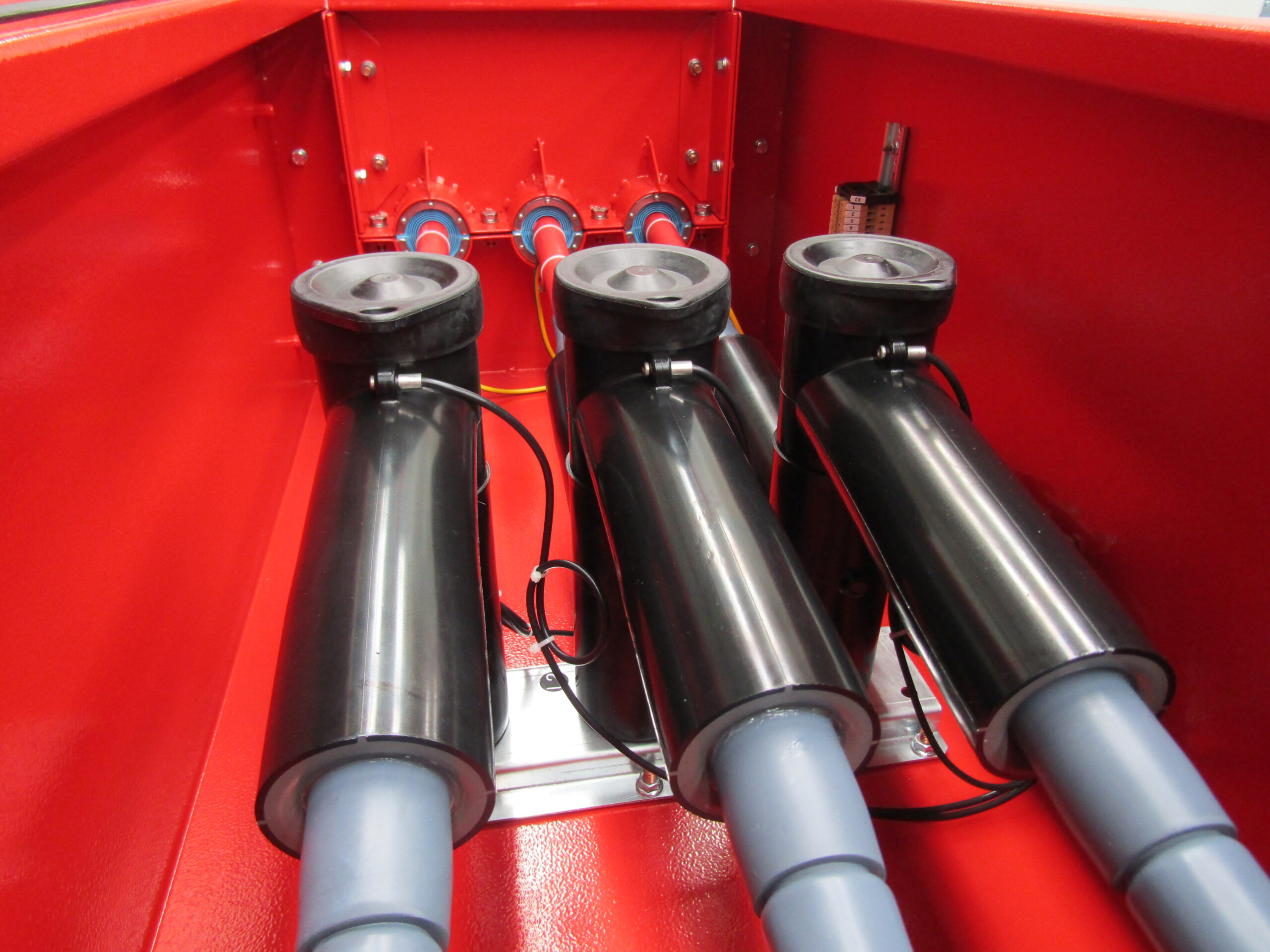

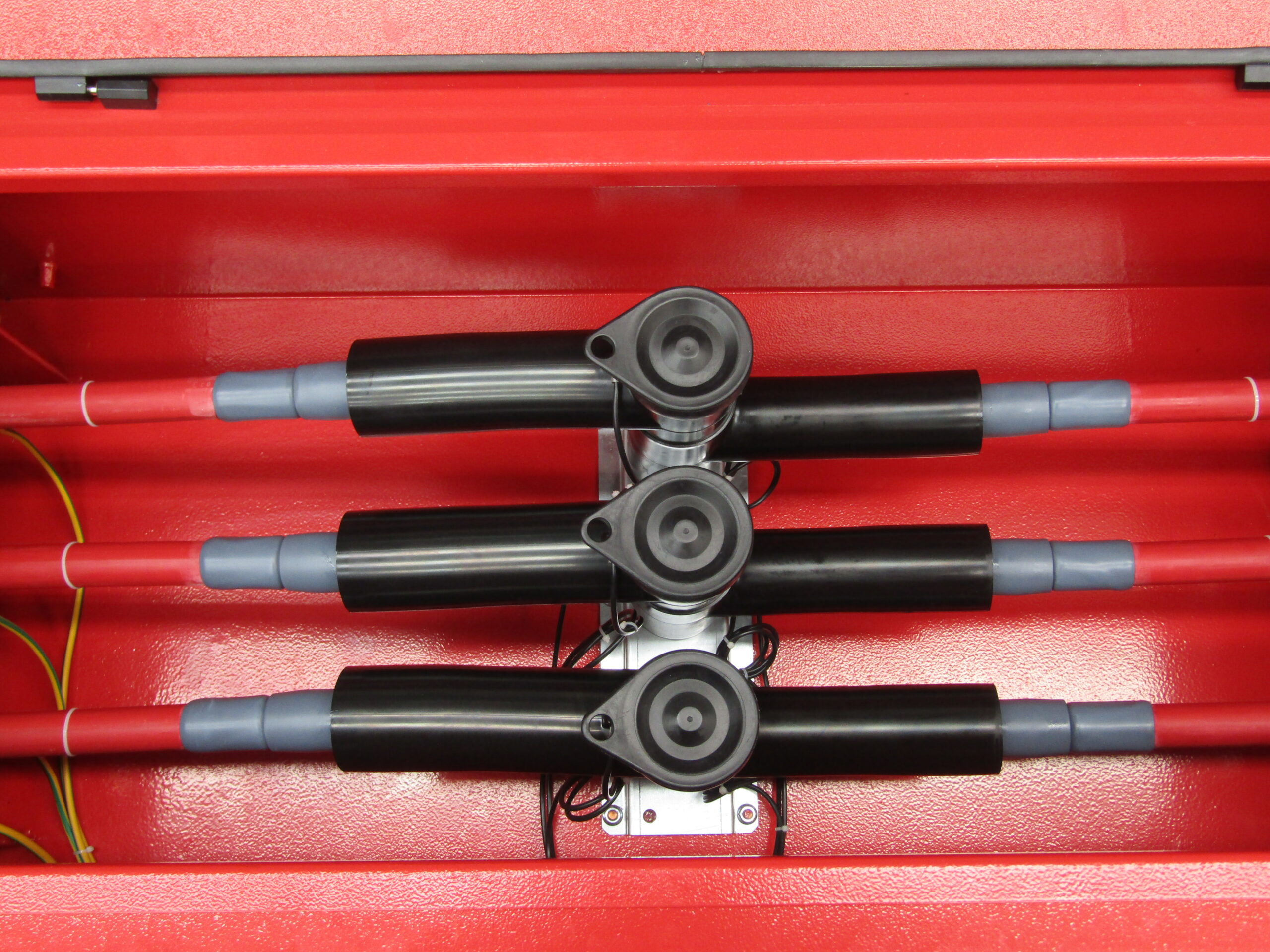

La cassetta di giunzione è stata progettata per cavi di Media Tensione pre-intestati con connettori “a gomito” e può prevedere due o più connessioni.
Scheda Tecnica

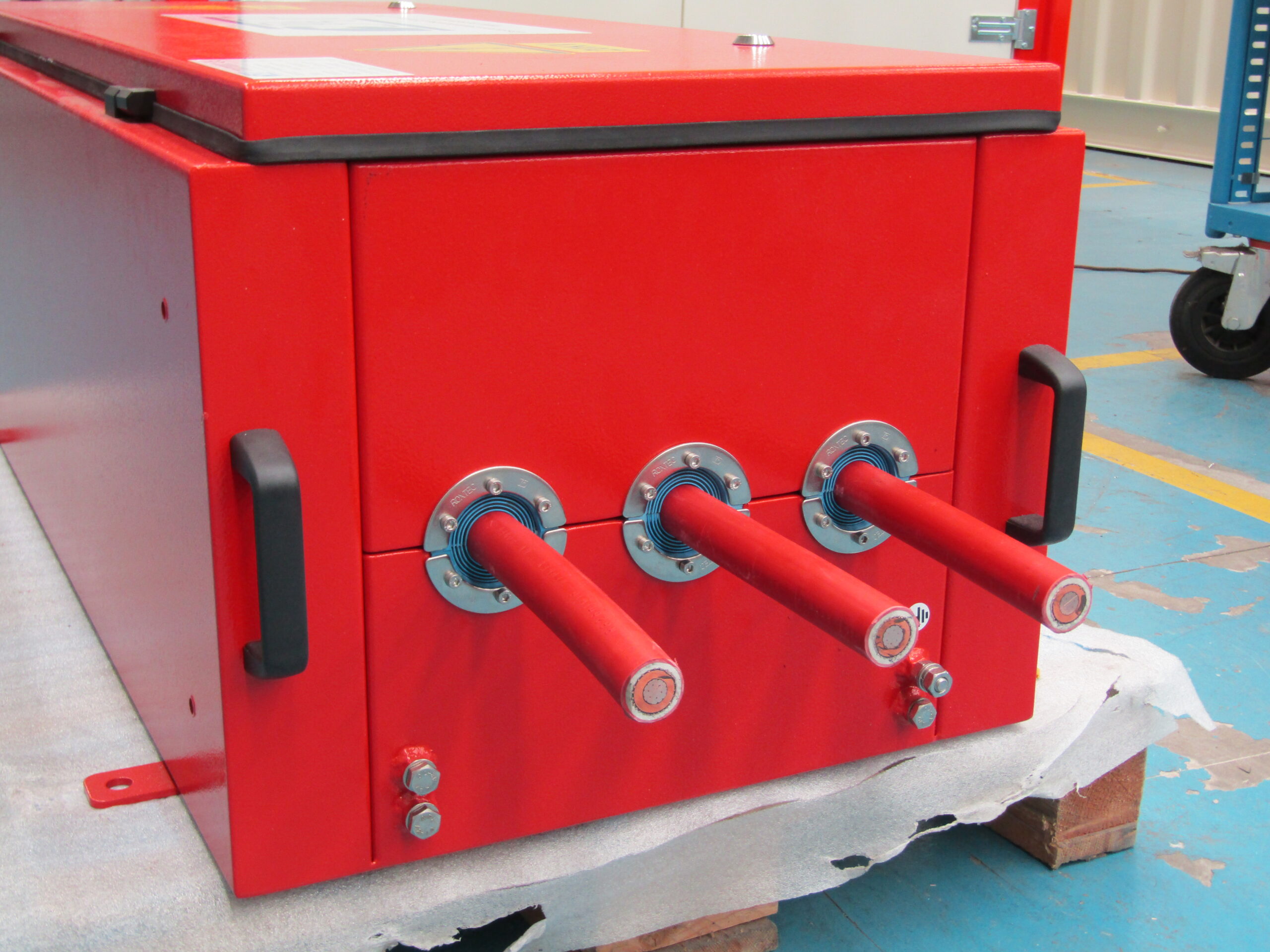

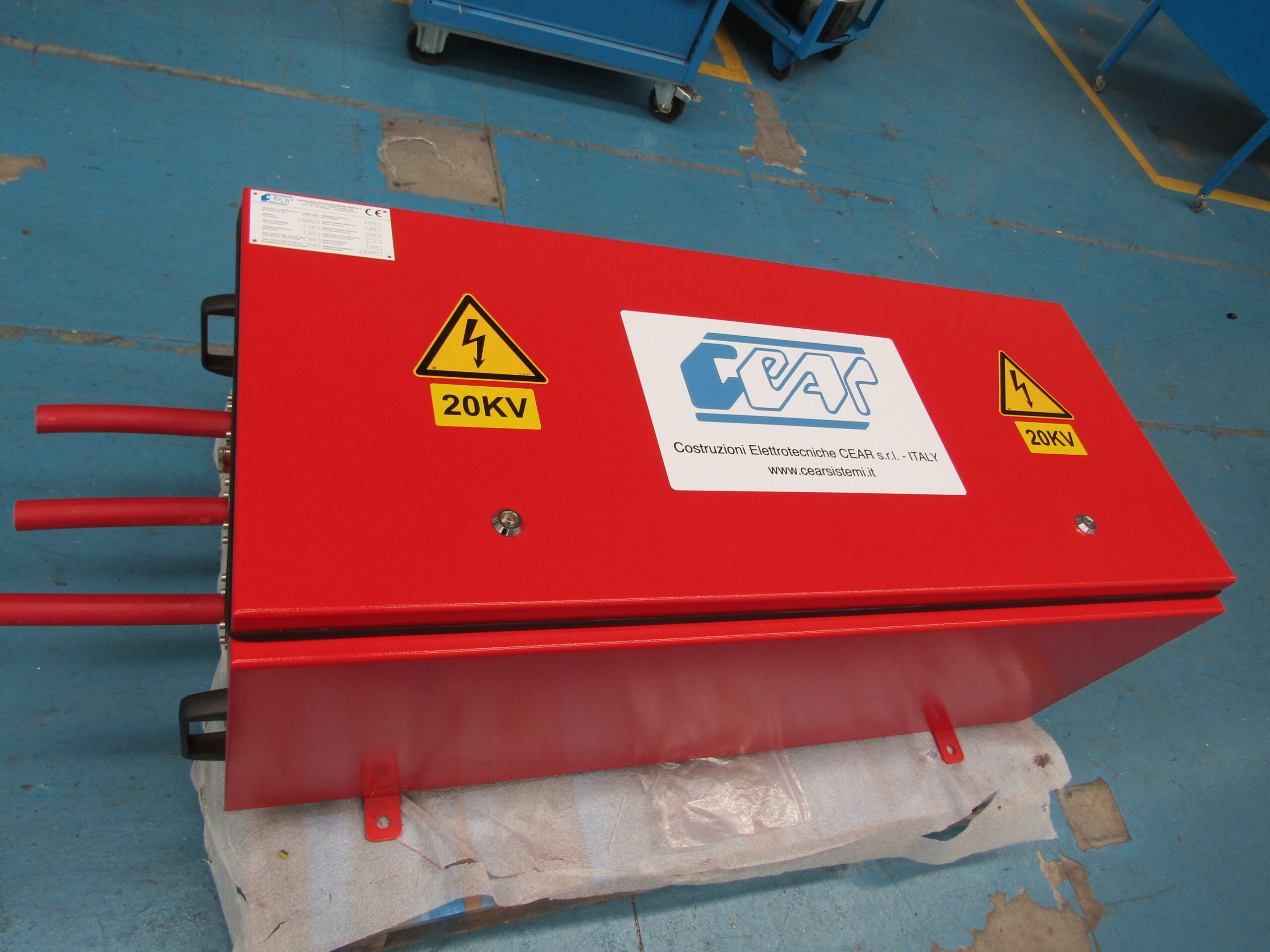

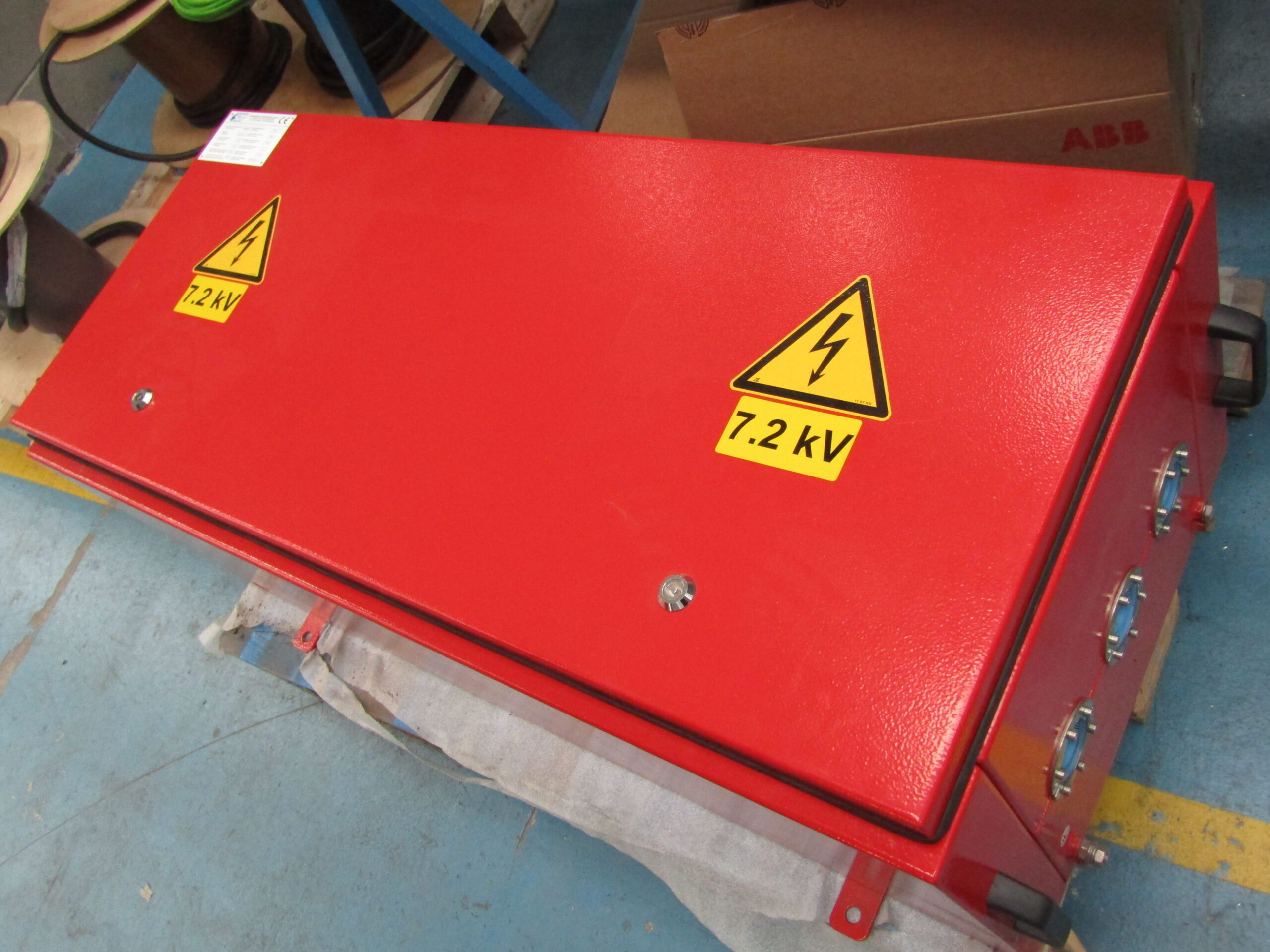

Gallery fotografica
Normative internazionali e di sicurezza
Le casse di giunzione JBMT sono conformi alle normative Internazionali IEC 62271-200 ed Europee CEI 17-6; CEI EN 62271-200.
Caratteristiche costruttive delle cassette di giunzione JBMT-S
Le casse di giunzione JBMT-S sono realizzate nella loro versione standard in lamiera di acciaio presso piegata opportunamente ribordata e rinforzata con uno spessore ed una verniciatura adeguati a resistere a forti sollecitazioni e intemperie. Tutte le parti in materiale ferroso dei componenti, la bulloneria ed i piccoli accessori sono in acciaio inossidabile. A richiesta possono essere realizzate versioni in acciaio inox.
Condizioni ambientali e d’utilizzo
L’installazione delle cassette di giunzione prevede condizioni ambientali da esterno max 65°C e min -20°C ed un grado di protezione standard IP55. Altre condizioni di esercizio ed altri gradi di protezione possono essere valutati su richiesta.
Modularità e personalizzazione
– Le junction box possono essere personalizzabili in base al numero di cavi in ingresso ed in uscita, alla tipologia di pressacavo o MCT più adatto all’uso e al tipo di accessibilità richiesto.
Dimensioni Standard
Le dimensioni possono variare in funzione di:
- Tipologia di celle che compongono il quadro
- Versione per la tenuta ad arco interno
- Versione con l’isolamento in aria o in SF6
