DISTRIBUZIONE DI POTENZA
JBMT- Cassette di giunzione di Media Tensione 7,2/12/24/36kV
Le cassette di giunzione di media tensione “JBMT” permettono di compiere giunzioni o derivazioni di cavi di media tensione.
Richiedi preventivo
Richiedi preventivo
Completa il form per richiedere un preventivo personalizzato.
Le casse di giunzione di Media Tensione sono frequentemente utilizzate quando, all’interno di una galleria o un impianto industriale, si necessita di trasportare alimentazione elettrica per lunghi tratti tramite cavi di media tensione.
Cear realizza junction box di media tensione con tensioni nominali da 7,2 kV a 36 kV che sono progettate per:
- installazioni esterne o da galleria;
- protezione delle parti in tensione da contatti diretti;
- evitare contatti diretti con le parti in tensione;
- installazione immediate e pronte all’uso.
La cassetta di giunzione è stata progettata per sostenere condizioni meccaniche d’impiego gravose e può prevedere due o più connessioni da realizzare tramite muffola o pressacavi speciali.

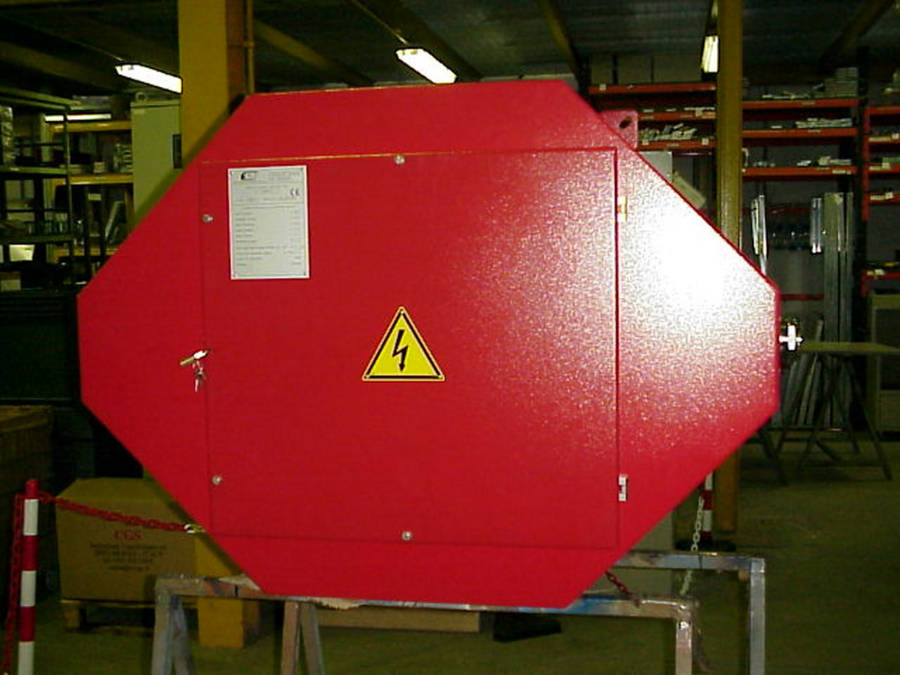

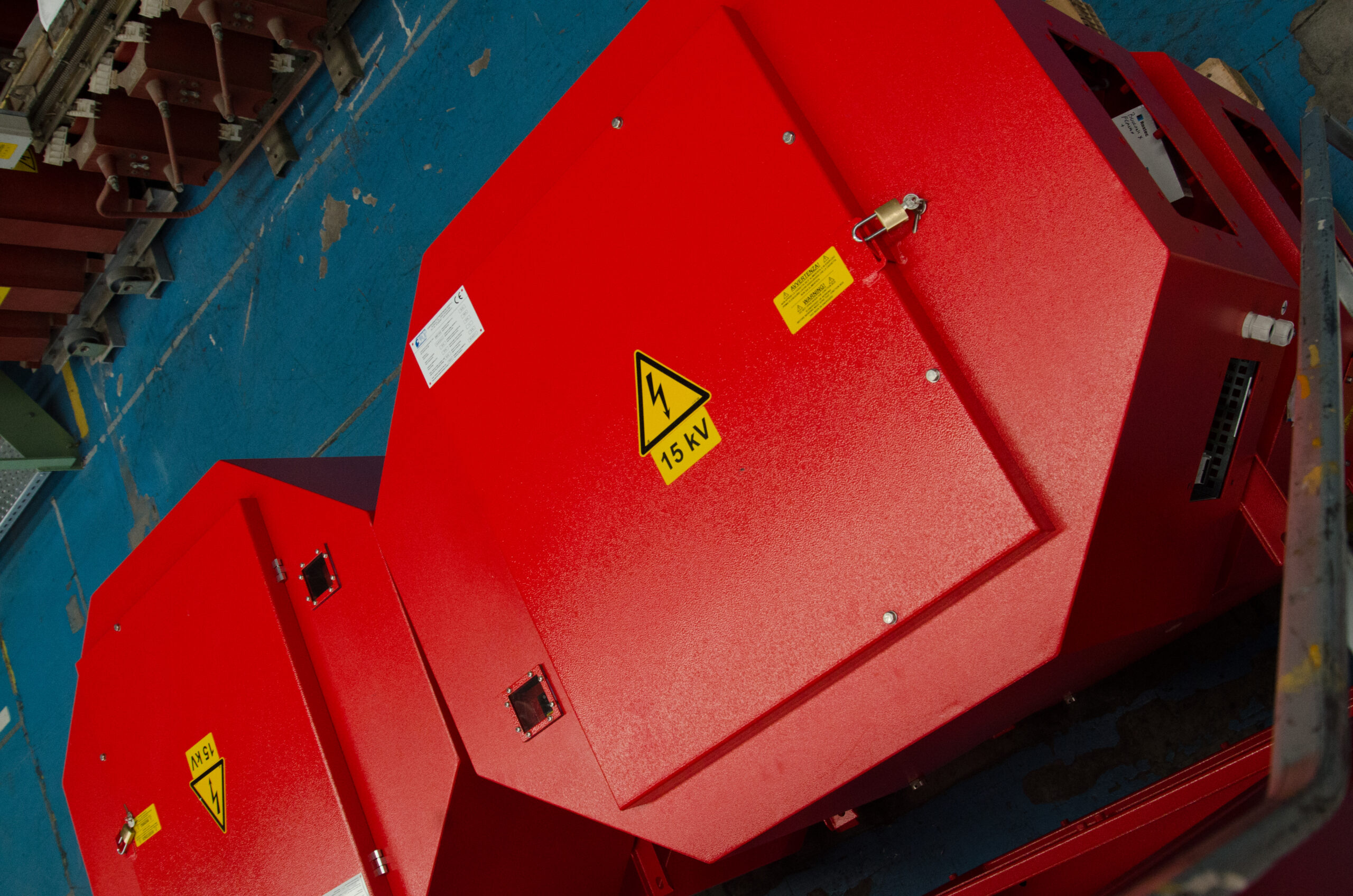

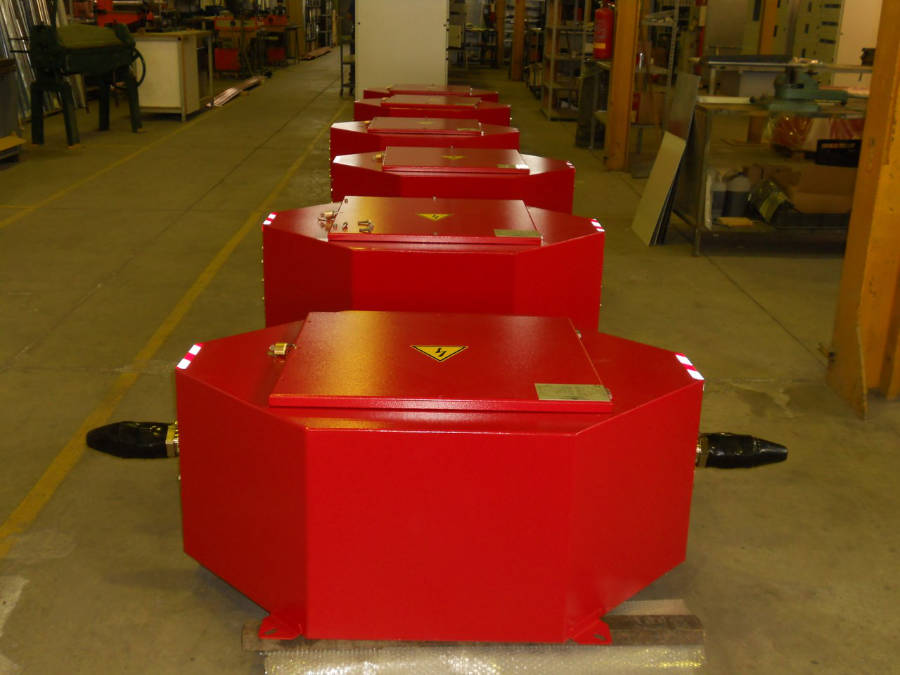

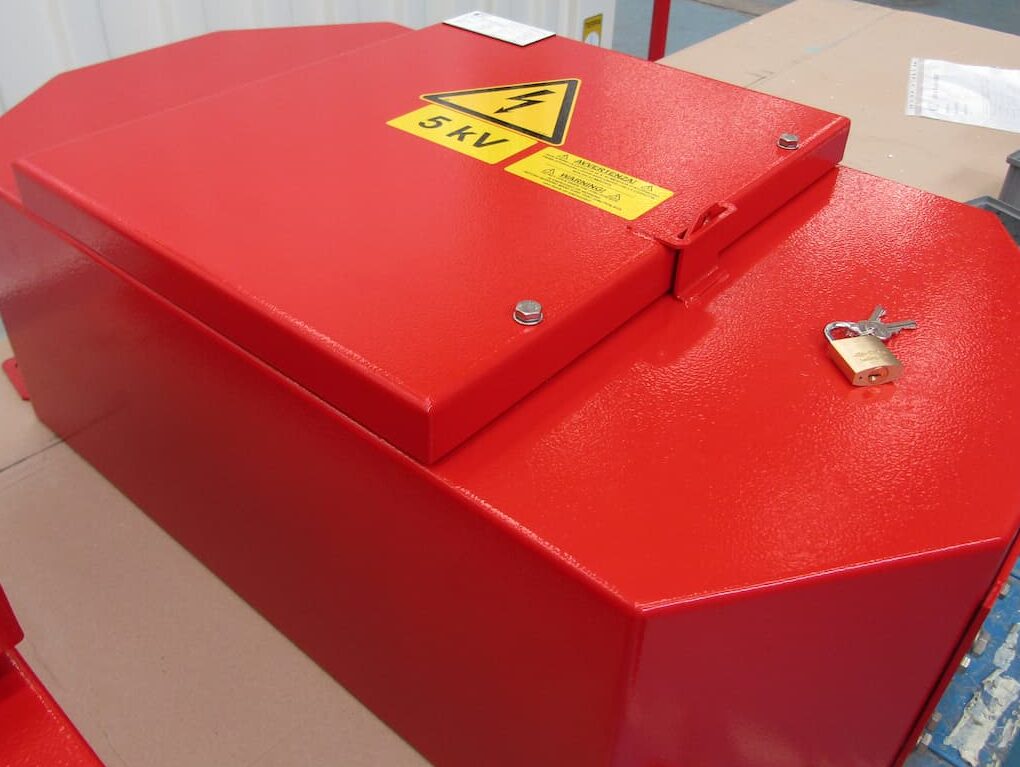

JBMT nella versione ottagonale da 7,2 a 36kV
Scheda Tecnica

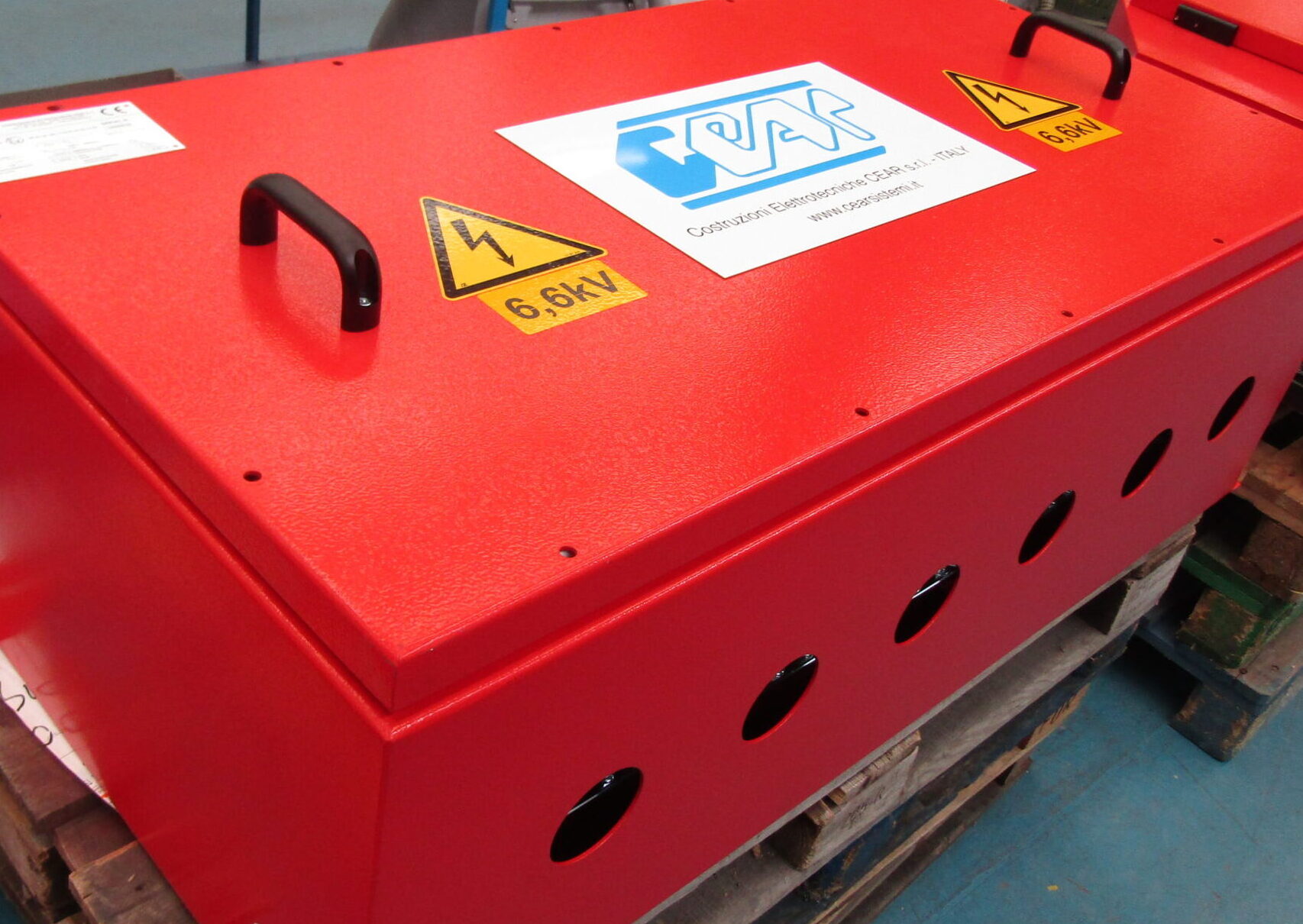

JBMT-D nella versione di distribuzione da 6,6kV
Scheda Tecnica

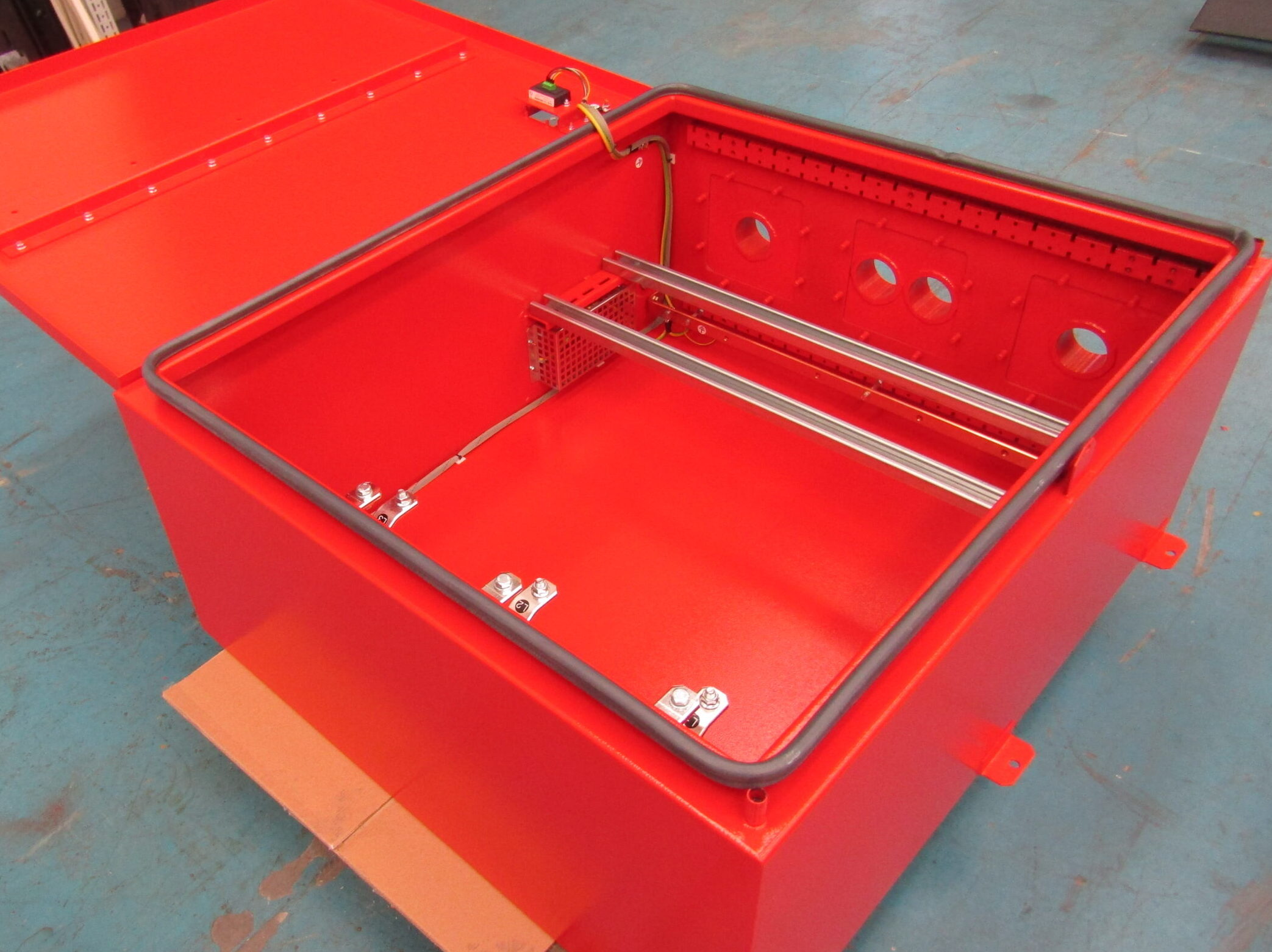

JBMT-R nella versione rettangolare da 7,2 a 36kV
Scheda TecnicaGallery fotografica
Normative internazionali e di sicurezza
Le casse di giunzione JBMT sono conformi alle normative Internazionali IEC 62271-200 ed Europee CEI 17-6; CEI EN 62271-200.
Caratteristiche costruttive delle cassette di giunzione JBMT
Le casse di giunzione JBMT ottagonali sono realizzate nella loro versione standard in lamiera di acciaio presso piegata opportunamente ribordata e rinforzata con uno spessore ed una verniciatura adeguati a resistere a forti sollecitazioni e intemperie. Tutte le parti in materiale ferroso dei componenti, la bulloneria ed i piccoli accessori sono in acciaio inossidabile. A richiesta possono essere realizzate versioni in acciaio inox.
Condizioni ambientali e d’utilizzo
L’installazione delle cassette di giunzione prevede condizioni ambientali da esterno max 45°C e min -20°C ed un grado di protezione standard IP55 che può arrivare sino ad un IP66. Altre condizioni di esercizio ed altri gradi di protezione possono essere valutati su richiesta.
Modularità e personalizzazione

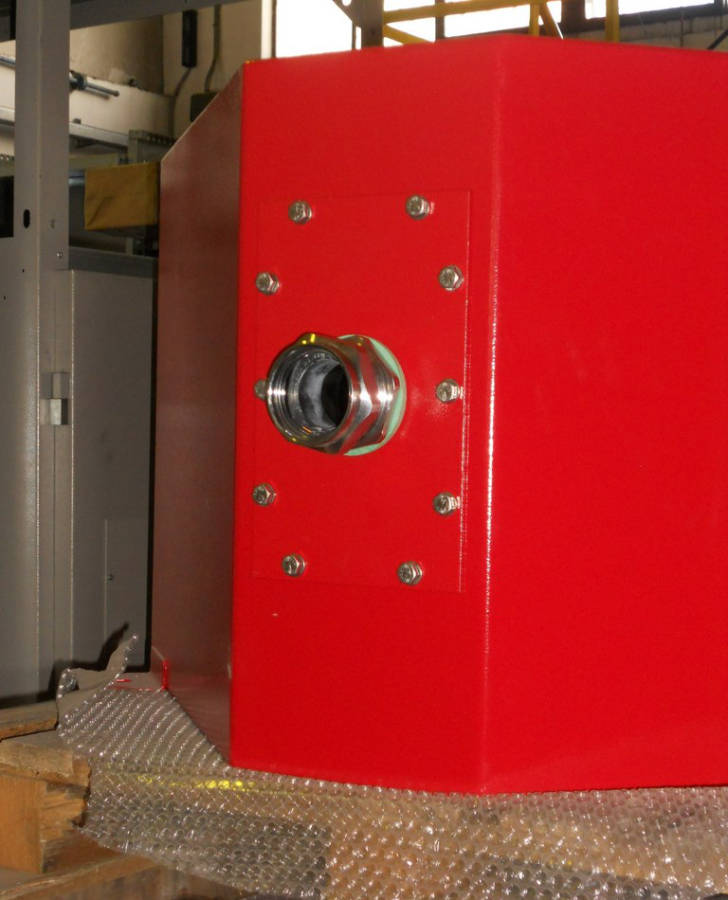

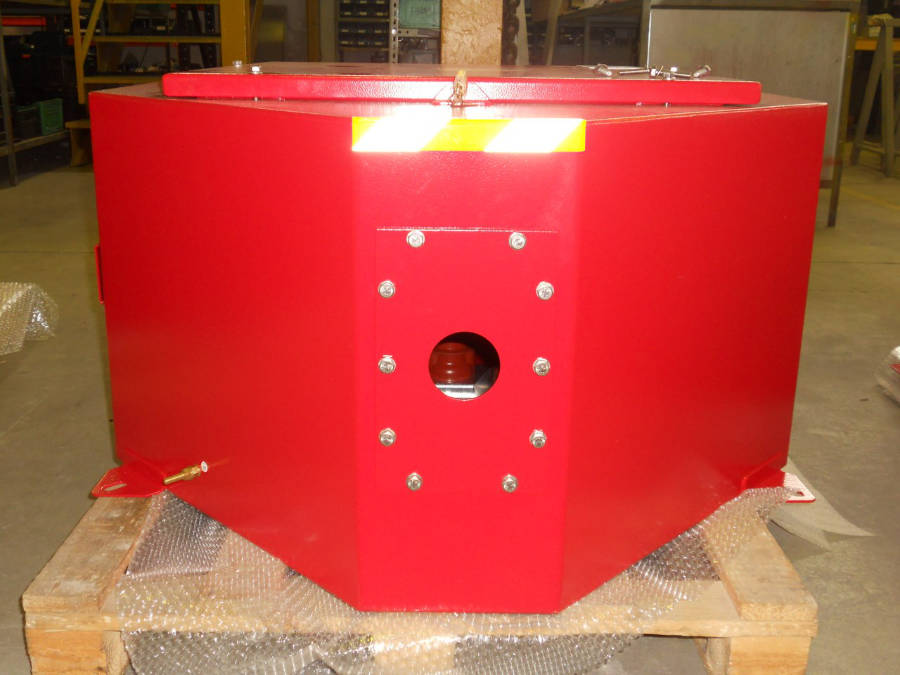

– Le junction box possono essere personalizzabili in base al numero di cavi in ingresso ed in uscita, alla tipologia di pressacavo o MCT più adatto all’uso e al tipo di accessibilità richiesto
– Le cassette di giunzione possono essere dotate di una cassetta ausiliaria per alloggiare la fibra ottica.
– Su richiesta, la cassetta è accessoriabile con derivatori capacitivi e scaldiglia anticondensa.
Caratteristiche tecniche delle cassette di giunzione MT
| 7,2 kV 3AC |
12KV 3AC |
24 KV 3AC |
36 KV 3AC |
||
| Tensione nominale di impiego | Ur | 7,2 kV | 12 kV | 24 kV | 36 kV |
| Tensione di tenuta a 50 Hz (1 min | Ub | 20 kV | 28 kV | 50 kV | 70 kV |
| Tensione di tenuta ad impulso | U imp | 60 kV | 75 kV | 125 kV | 145 kV |
| Frequenza nominale | fn | 50-60 Hz | 50-60 Hz | 50-60 Hz | 50-60 Hz |
| Corrente nominale delle sbarre/cavi principali | Ir | 630 A | 630 A | 630 A | 630 A |
| Corrente di corto-circuito | Ik | 25kA x 1’’ | 25kA x 1’’ | 25kA x 1’’ | 25kA x 1’’ |
Dimensioni Standard
Le dimensioni possono variare in funzione di:
- Tipologia di celle che compongono il quadro
- Versione per la tenuta ad arco interno
- Versione con l’isolamento in aria o in SF6
