JBOX Ex e – Cassette di giunzione di media tensione
Le cassette di giunzione di JBOX Ex-e di media tensione da 7,2/11/24/36kV sono certificate ATEX per essere installate in ambienti con pericolo d’esplosione.
Richiedi preventivo
Richiedi preventivo
Completa il form per richiedere un preventivo personalizzato.
Le cassette sono state progettate per impedire la produzione di archi, scintille, o temperature pericolose che possano innescare un’esplosione e sono adatte per installazioni in area classificata Gruppo I categoria M2 (miniera) ed in impianti di superficie Gruppo II 2GD con livello di protezione Gb.
Cear ha ingegnerizzato tre versioni adatte ad esigenze ed applicazioni diverse.

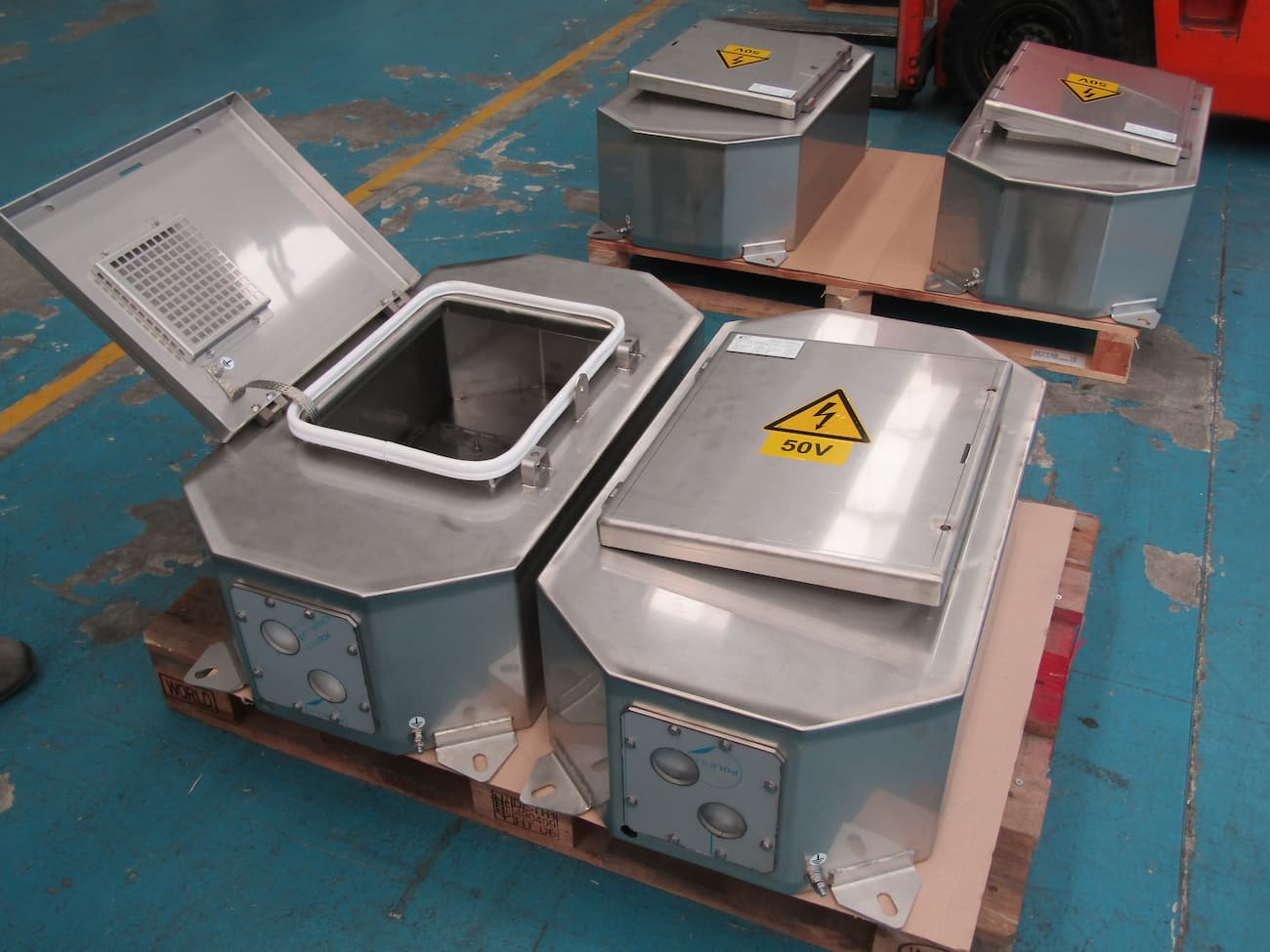

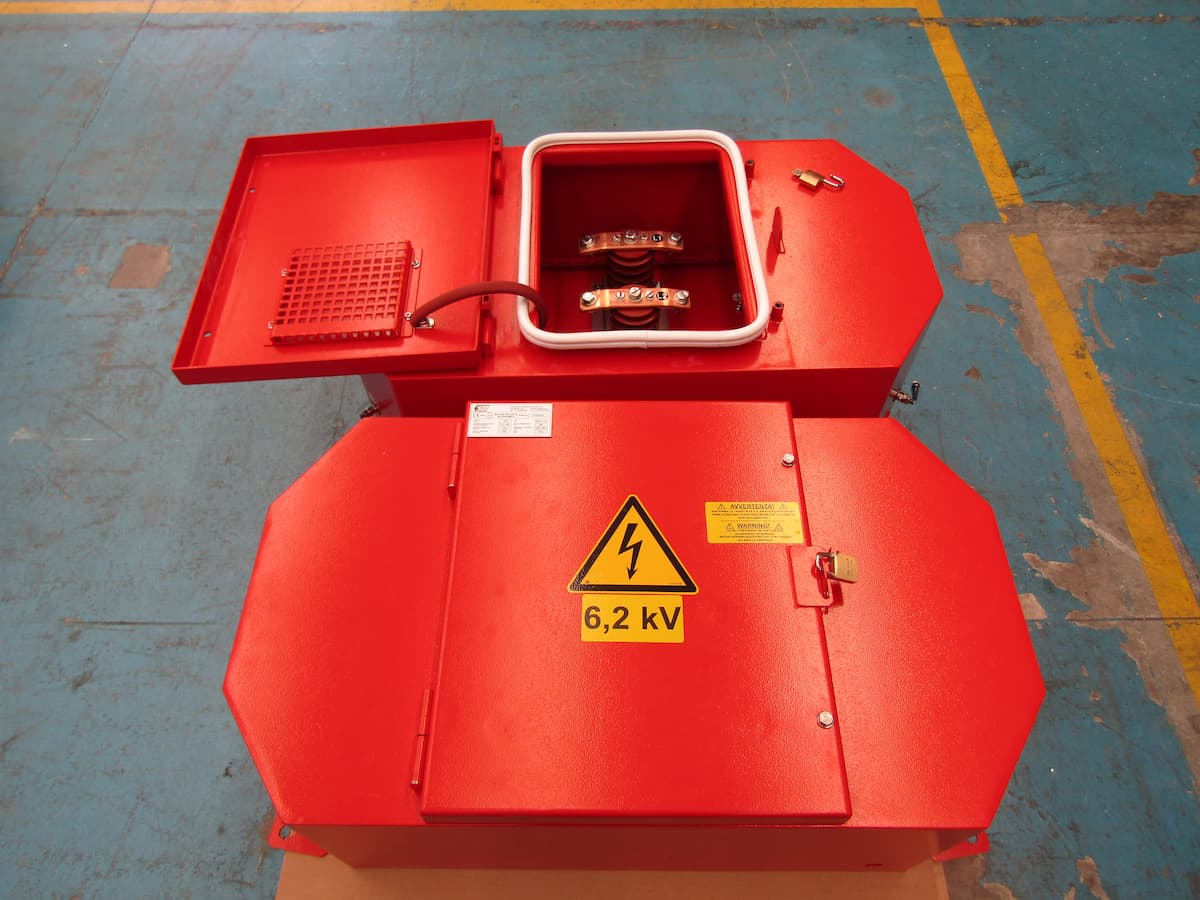

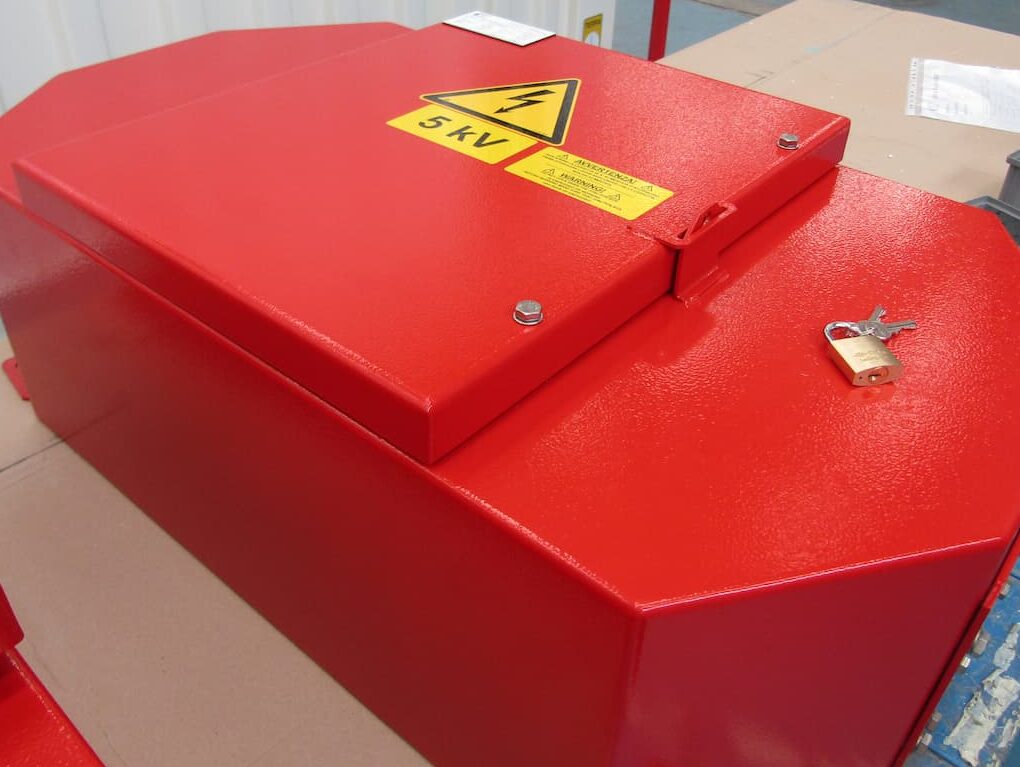

JBOX Ex e nella versione ottagonale da 7,2 sino a 36kV
Scheda Tecnica

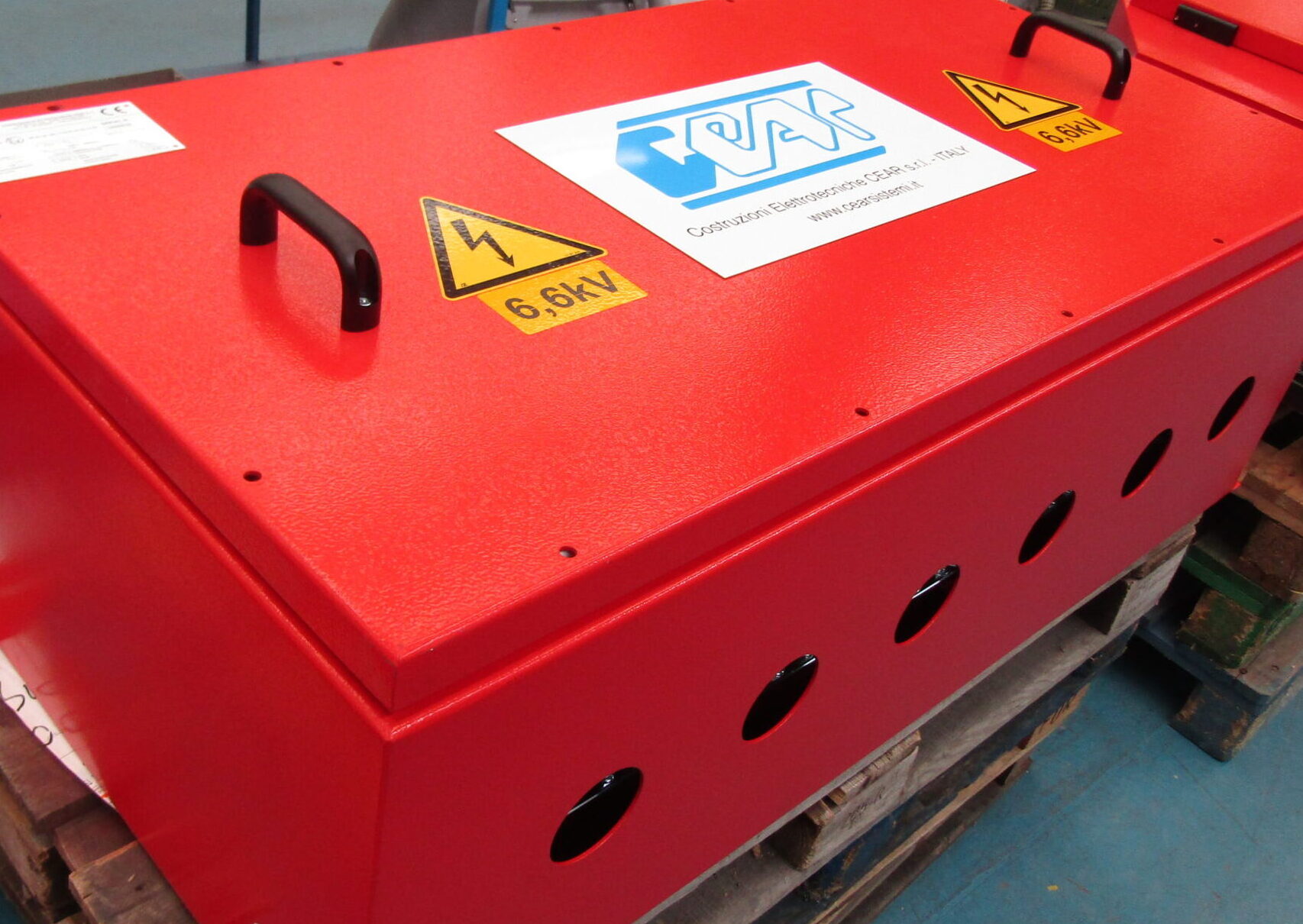

JBOX Ex e di distribuzione da 6,6kV
Scheda Tecnica
JBOX Ex e nella versione rettangolare da 7,2 sino a 36kV

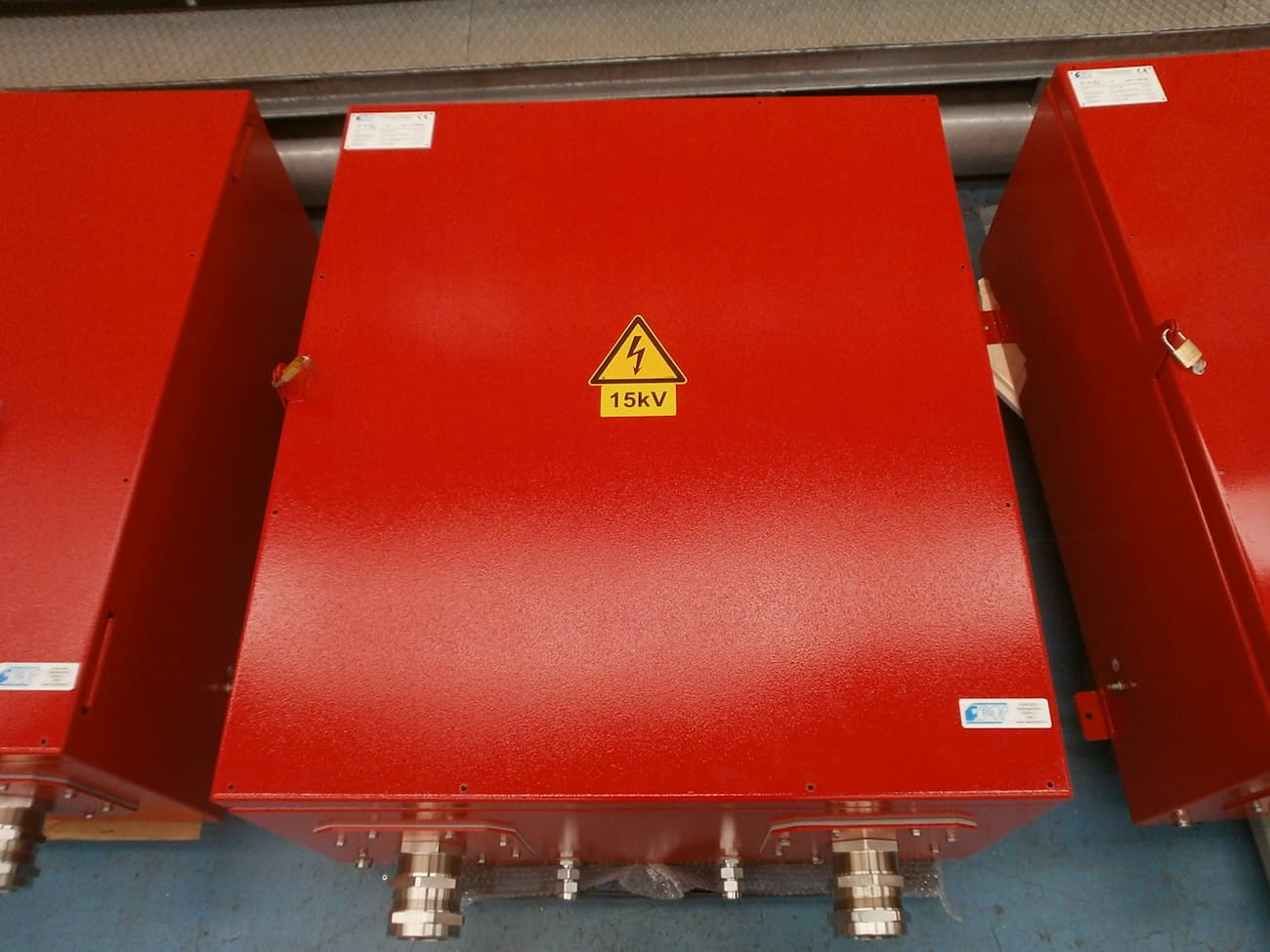

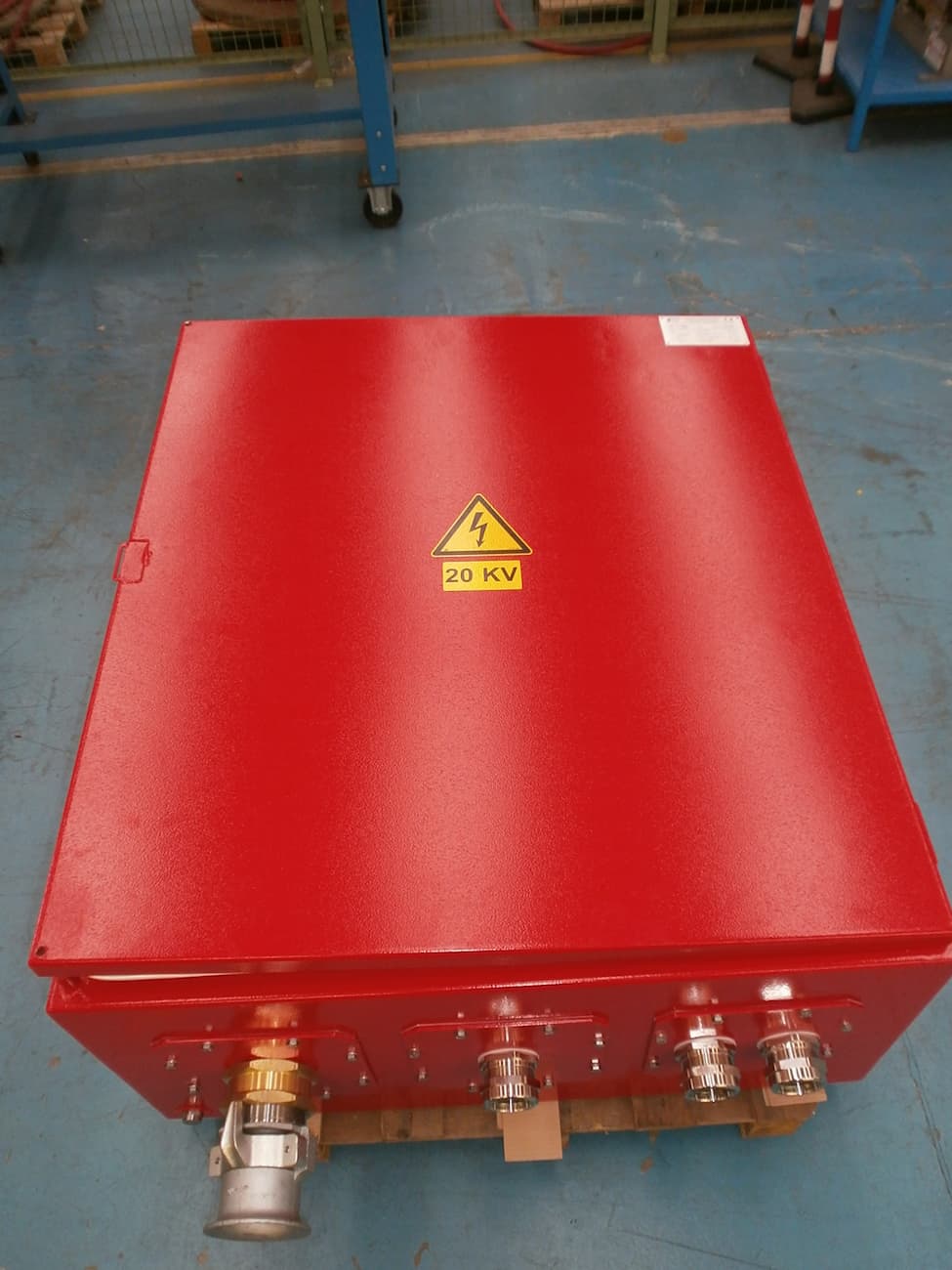

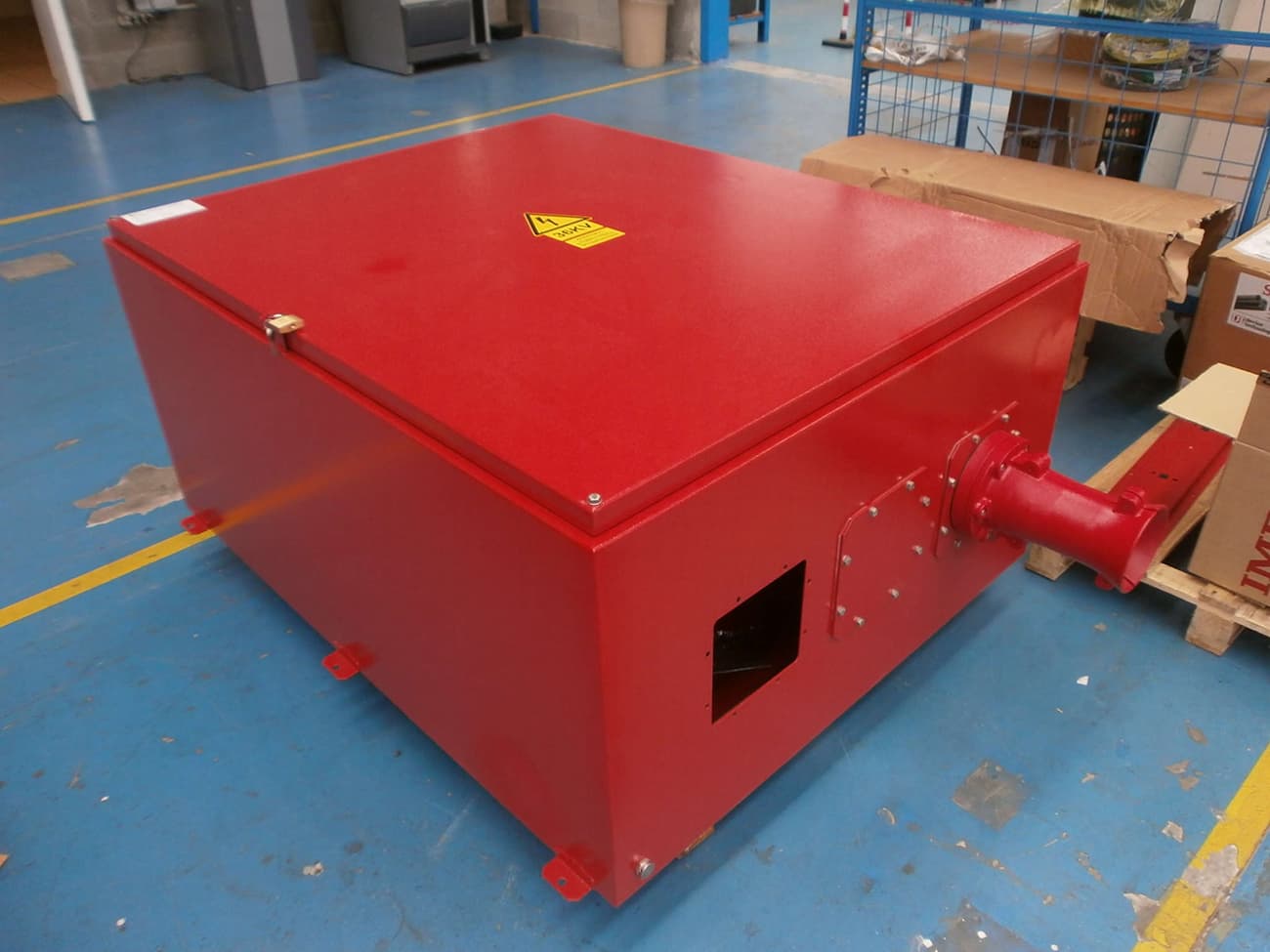

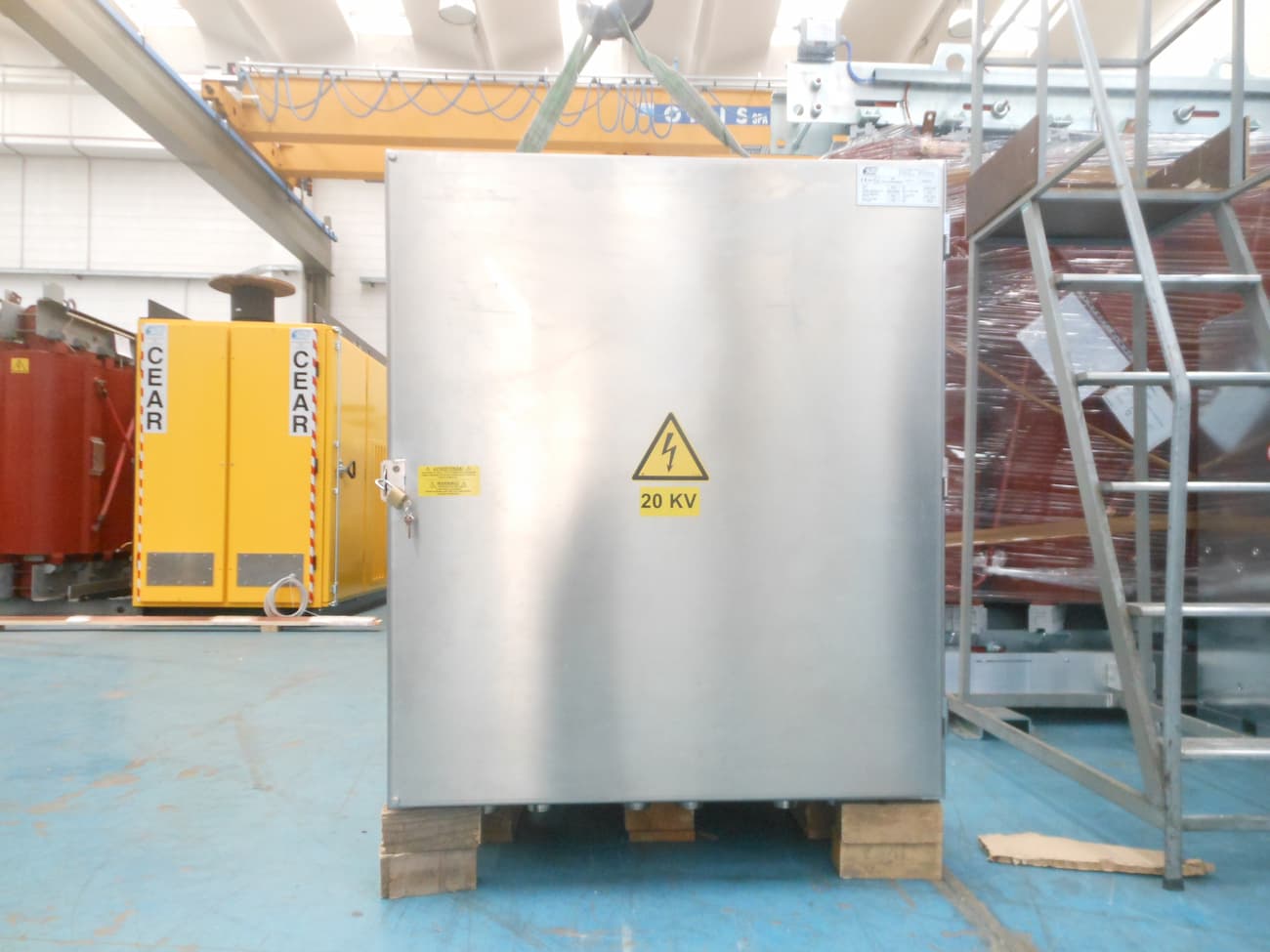

Scheda TecnicaGallery fotografica
Normative internazionali e di sicurezza
La cassette di giunzione Atex sono progettate nel rispetto delle normative internazionali IEC ed europee, oltre che dalla direttiva ATEX 2014/34/EU, come indicato nella tabella sottoriportata.
Caratteristiche costruttive delle cassette di giunzione media tensione Atex

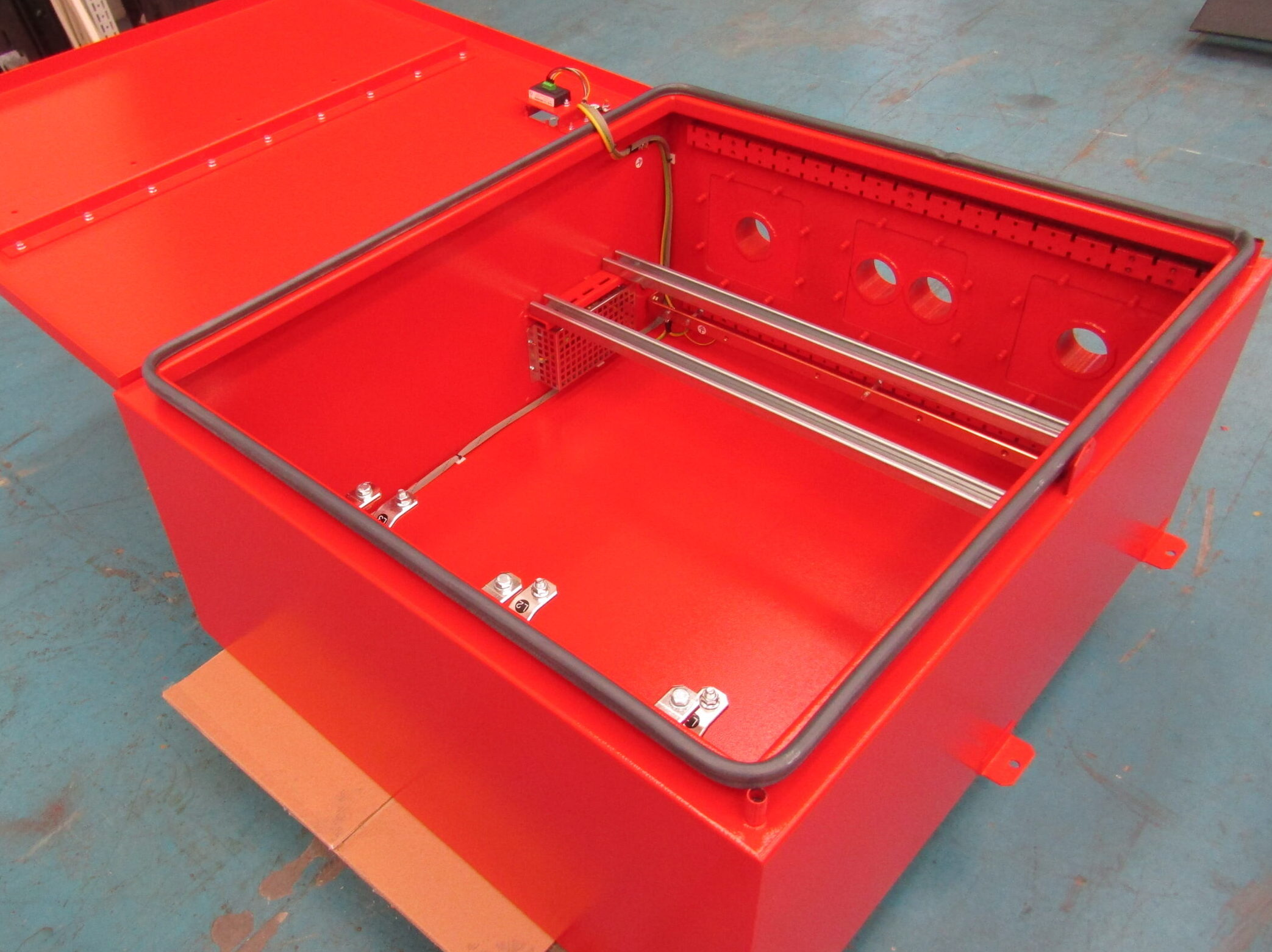

Le cassette di giunzione Jbox Atex sono realizzate nella loro versione standard in lamiera di acciaio presso piegata opportunamente ribordata e rinforzata con uno spessore ed una verniciatura adeguati a resistere a forti sollecitazioni e intemperie. Tutte le parti in materiale ferroso dei componenti, la bulloneria ed i piccoli accessori sono in acciaio inossidabile. A richiesta possono essere realizzate versioni in acciaio inox.
La versione ottagonale ha la possibilità di prevedere l’ingresso cavi laterale, mentre la versione rettangolare è predisposta per un ingresso cavi dal basso.
Condizioni ambientali e d’utilizzo
L’installazione delle cassette di giunzione Atex prevede condizioni ambientali da esterno max 50°C e min -50°C ed un grado di protezione standard IP66 che può arrivare sino ad un IP66. Altre condizioni di esercizio ed altri gradi di protezione possono essere valutati su richiesta.
Modularità e personalizzazione
- Le cassette di giunzione Atex possono essere personalizzabili in base al numero di cavi in ingresso ed in uscita, alla tipologia di pressacavo o MCT più adatto all’uso e al tipo di accessibilità richiesto
- Vi è la possibilità di dotare le cassette di giunzione di una cassetta ausiliaria.
- Su richiesta, la cassetta MT è accessoriabile con cavo scaldante
Normative internazionali e di sicurezza
| 7,2kV-11kV | 24kV-36kV | |
| Marcatura | I M2 Ex eb I Mb II 2G Ex eb IIC T4 Gb II2D Ex tb IIIC T135°C Db |
I M2 II 2G II2D Ex tb IIIC T135°C Db |
| Norme di riferimento | EN 60079-0 EN 60079-7 EN 60079-30 EN 60079-31 |
EN 60079-0 EN 60079-30 EN 60079-31 Solo riferimento: EN 60079-7 |
Caratteristiche tecniche delle cassette di giunzione MT certificate ATEX
| 7,2 kV 3AC |
11 Kv 3AC |
24 Kv 3AC |
36 Kv 3AC |
||
| Tensione nominale di impiego | Ur | 7,2 kV | 11 kV | 24 kV | 36 kV |
| Tensione di tenuta a 50 Hz (1 min) | Ub | 20 kV | 28/50 kV | 50 kV | 70 kV |
| Tensione di tenuta ad impulso | U imp | 60 kV | 95 kV | 125 kV | 145 kV |
| Frequenza nominale | fn | 50-60 Hz | 50-60 Hz | 50-60 Hz | 50-60 Hz |
| Corrente nominale delle sbarre/cavi principali | Ir | 630 A | 630 A | 630 A | 630 A |
