ATEX ZONE

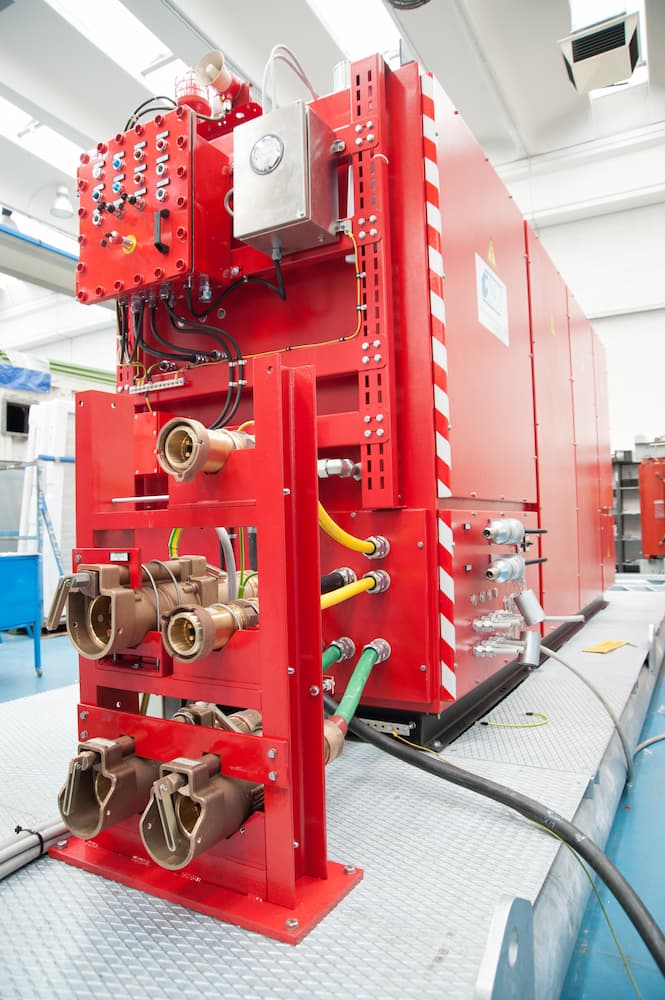

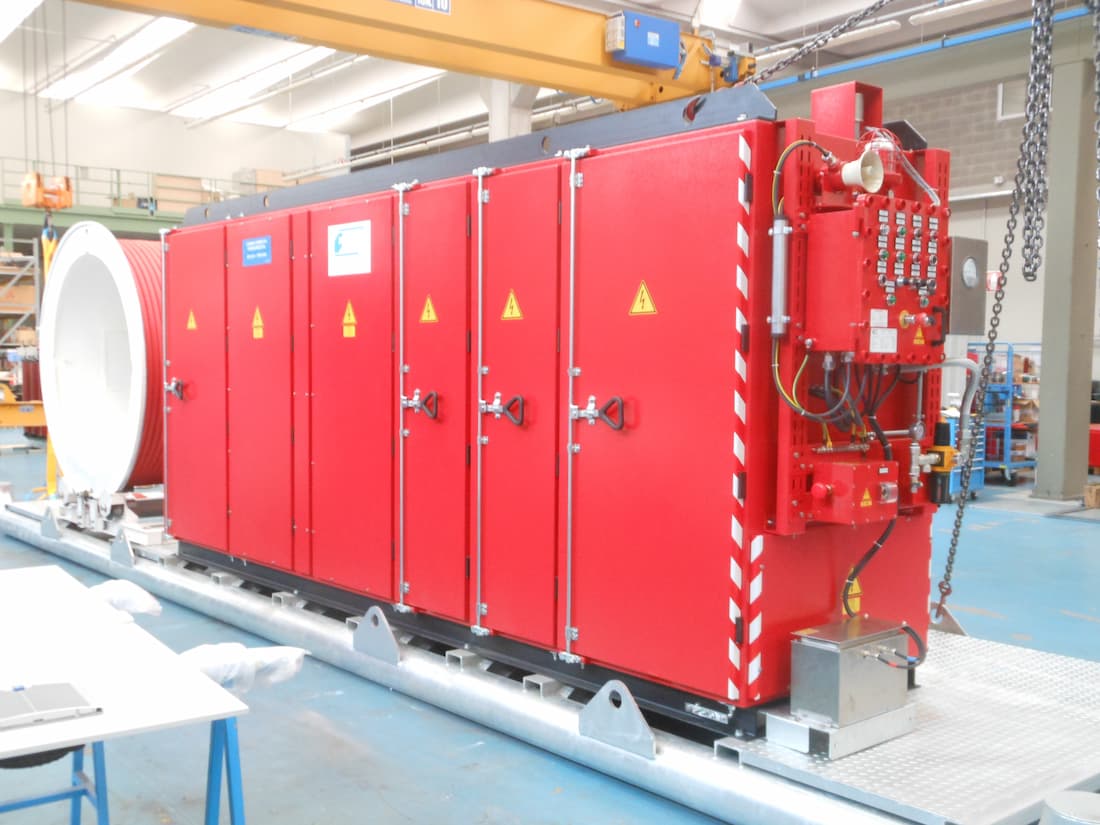

CTS EX p – Cabina compatta di trasformazione e distribuzione
La cabina è dotata del sistema controllo pressurizzazione PCS-Ex p SIL2 necessario per il mantenimento del livello di sicurezza e continuità di esercizio.
Richiedi preventivo
Richiedi preventivo
Completa il form per richiedere un preventivo personalizzato.
La cabina di distribuzione e trasformazione CTS Ex p è realizzata in esecuzione Ex con modo di protezione “p” idonea per l’installazione in zona classificata Gruppo I Categoria M2 (miniera) e per impianti in superficie Gruppo II 2GD con livello di protezione Gb.
La cabina è dotata del sistema controllo pressurizzazione PCS-Ex p SIL2 necessario per il mantenimento del livello di sicurezza e continuità di esercizio, verificando che l’atmosfera interna mantenga un ambiente sicuro.
Il modo di protezione Ex p consiste nell’introdurre un gas inerte di protezione nel cabinato per mantenerlo in sovrapressione rispetto all’atmosfera esterna, e impedire quindi l’ingresso di atmosfera esplosiva all’interno del cabinato stesso.
Scheda Tecnica
Gallery fotografica
Normative internazionali e di sicurezza
La struttura e i quadri installati al suo interno sono conformi alle normative Internazionali IEC per i quadri elettrici, ed Europee EN 60079-0, EN-60079-2, EN 60079-11, oltre che dalla direttiva ATEX 2014/34/EU.
Caratteristiche costruttive delle cabine CTS-Ex p

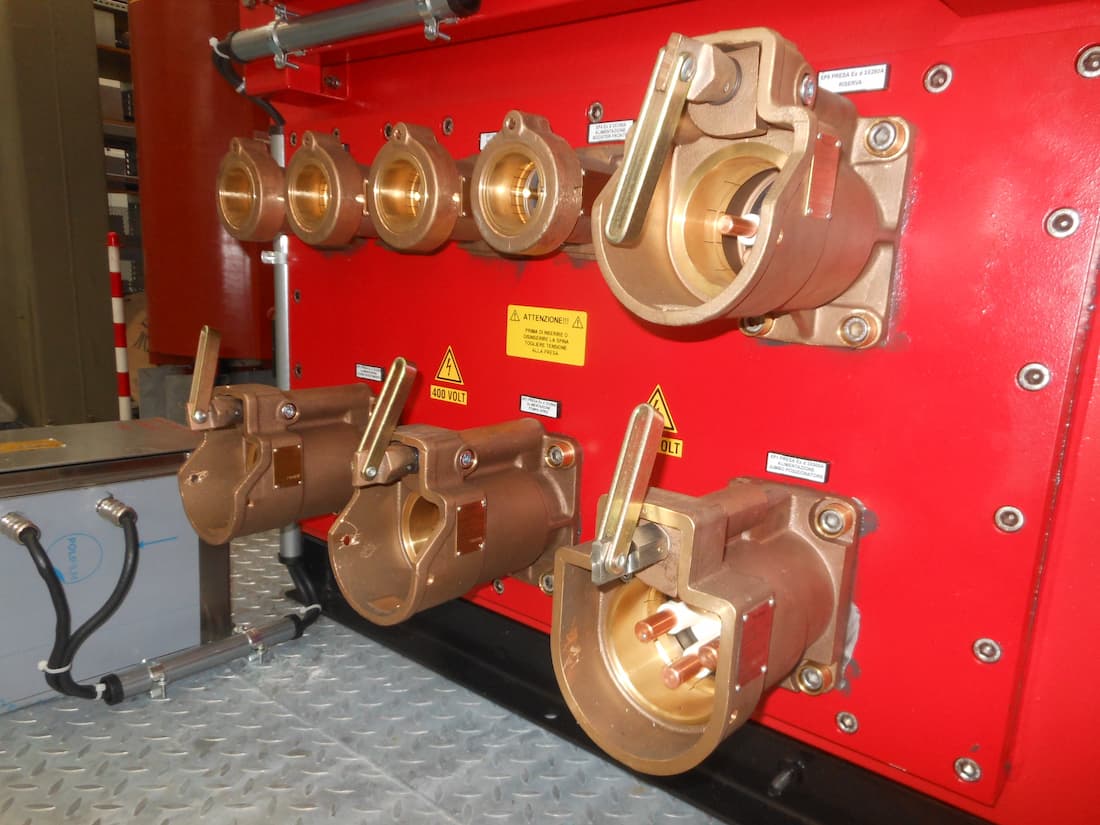

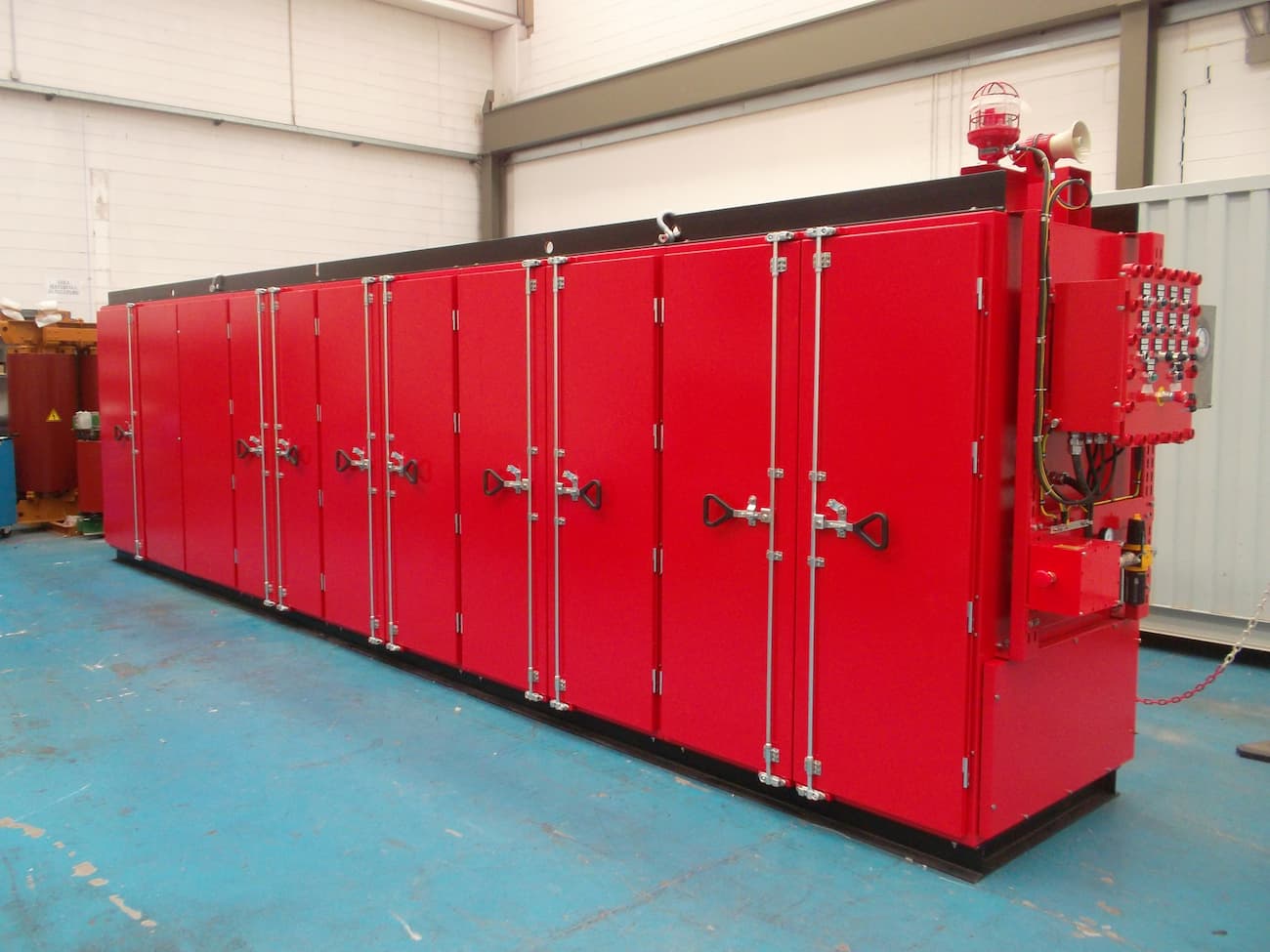

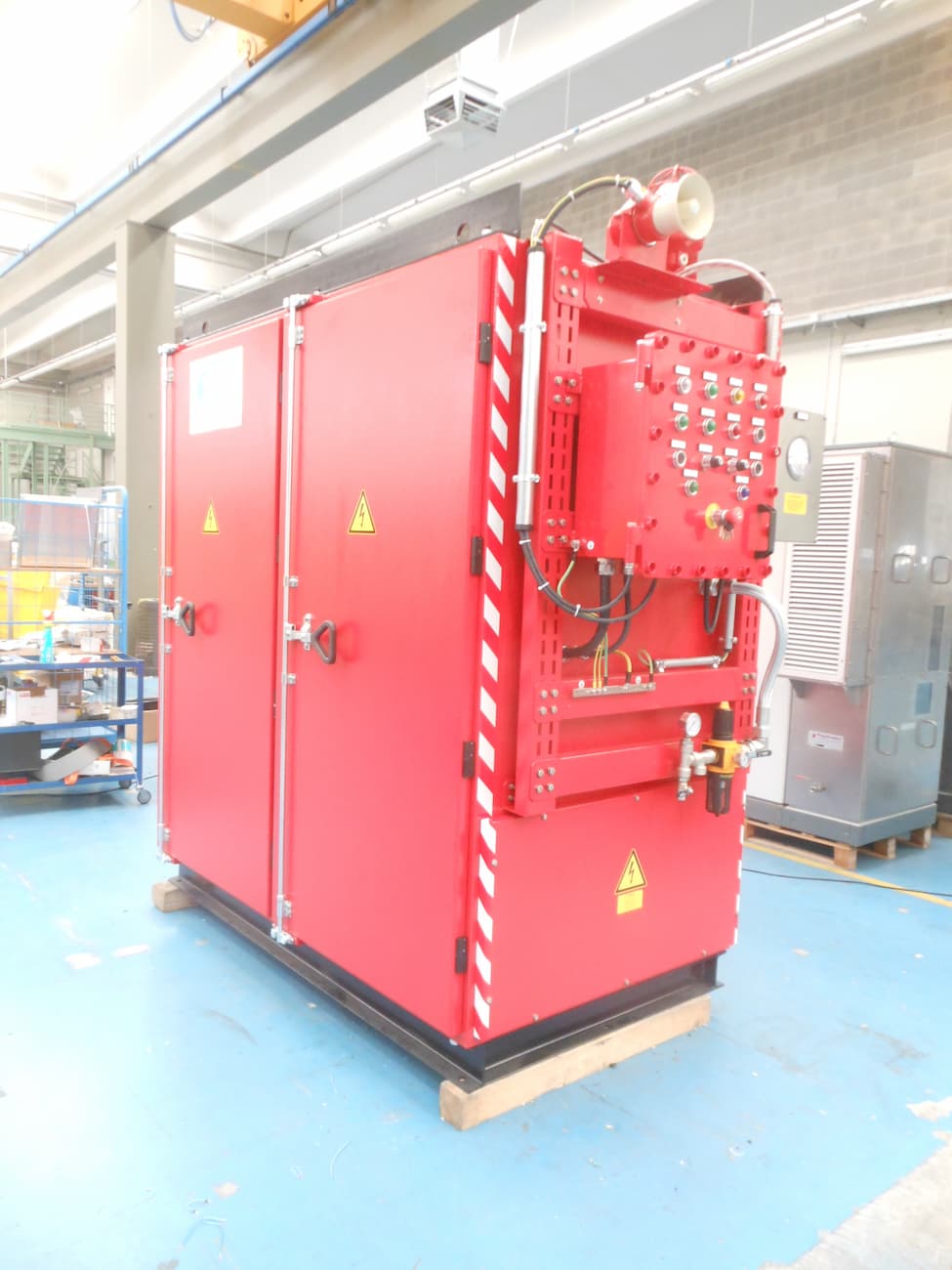

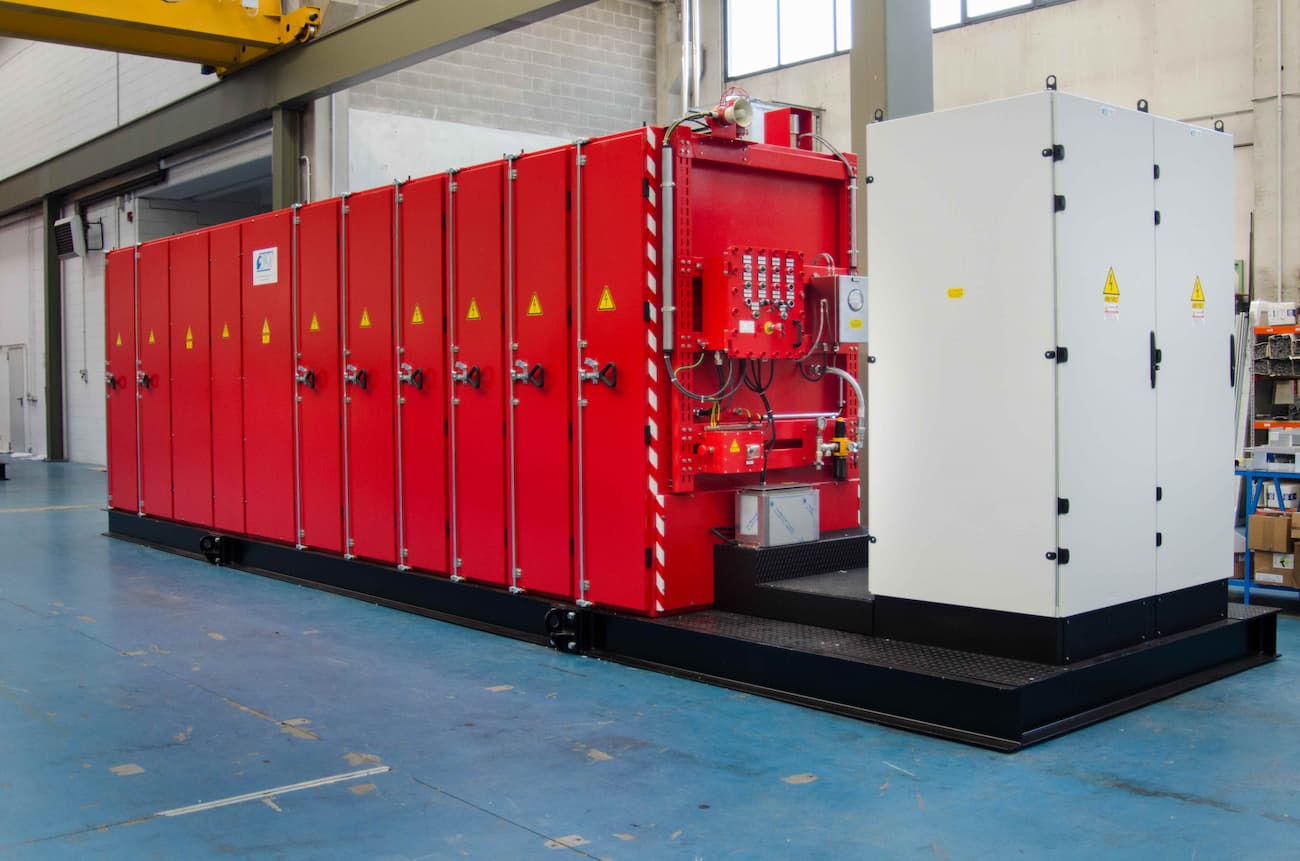

La cabina di distribuzione e trasformazione CTS-Ex p può essere costituita da uno o più scomparti in base alle caratteristiche d’uso, che sia di distribuzione o trasformazione ed è equipaggiata con tutti gli accessori e attrezzature di sicurezza. La struttura costruttiva è stata progettata per essere estremamente robusta e resistente, per operare in condizioni ambientali estreme e difficili.
Le porte di accesso alle apparecchiature sono incernierate e la chiusura avviene con una robusta maniglia e cariglione.
Caratteristiche elettriche delle cabine elettriche CTS EX P
La cabina compatta CTS Ex p può essere dotata di un trasformatore di potenza in resina, in olio o in aria.
Le unità modulari dei quadri M.T. possono avere isolamento aria/ gas SF6 e accoppiabile in modo da realizzare diverse configurazioni.

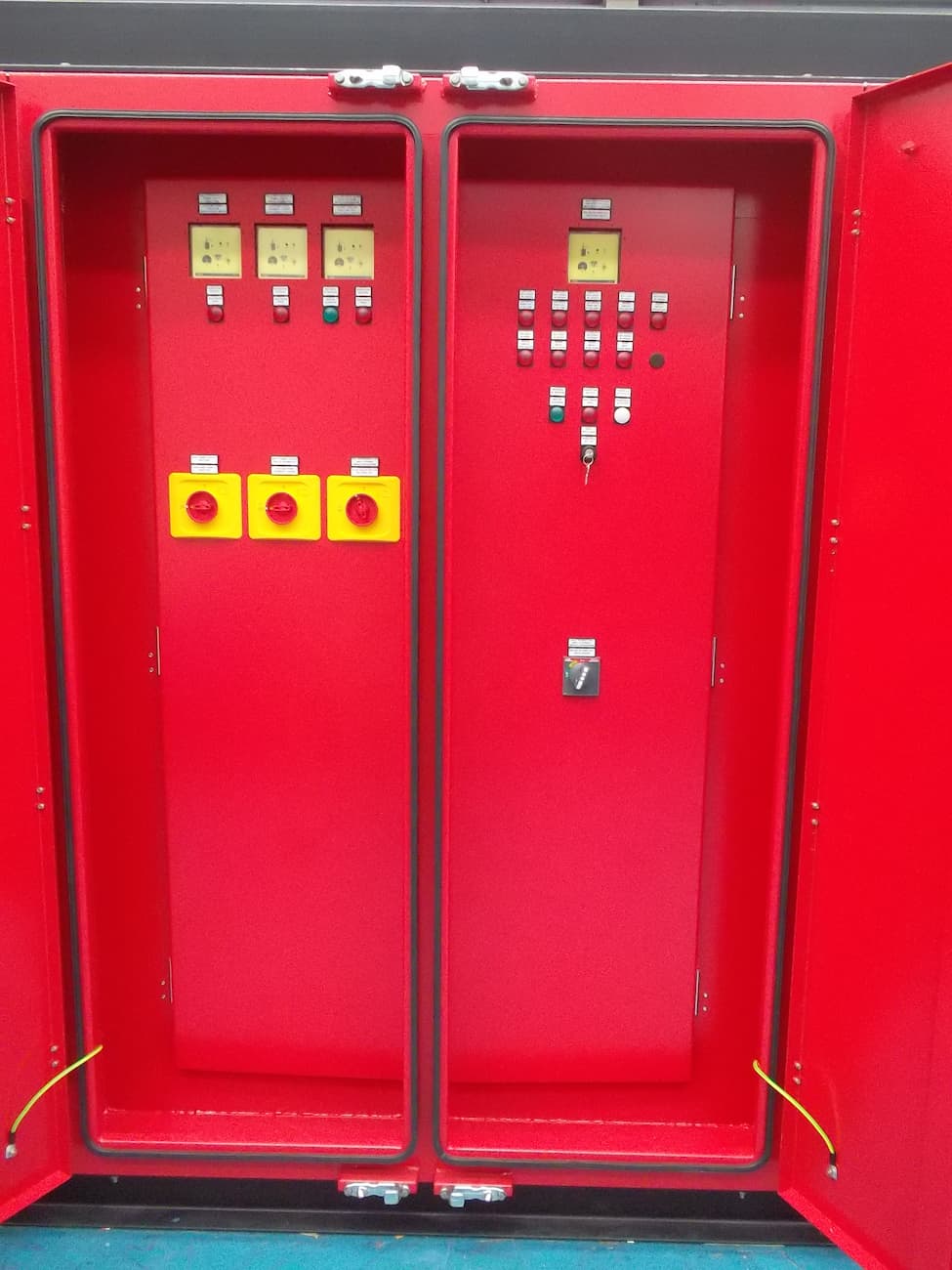

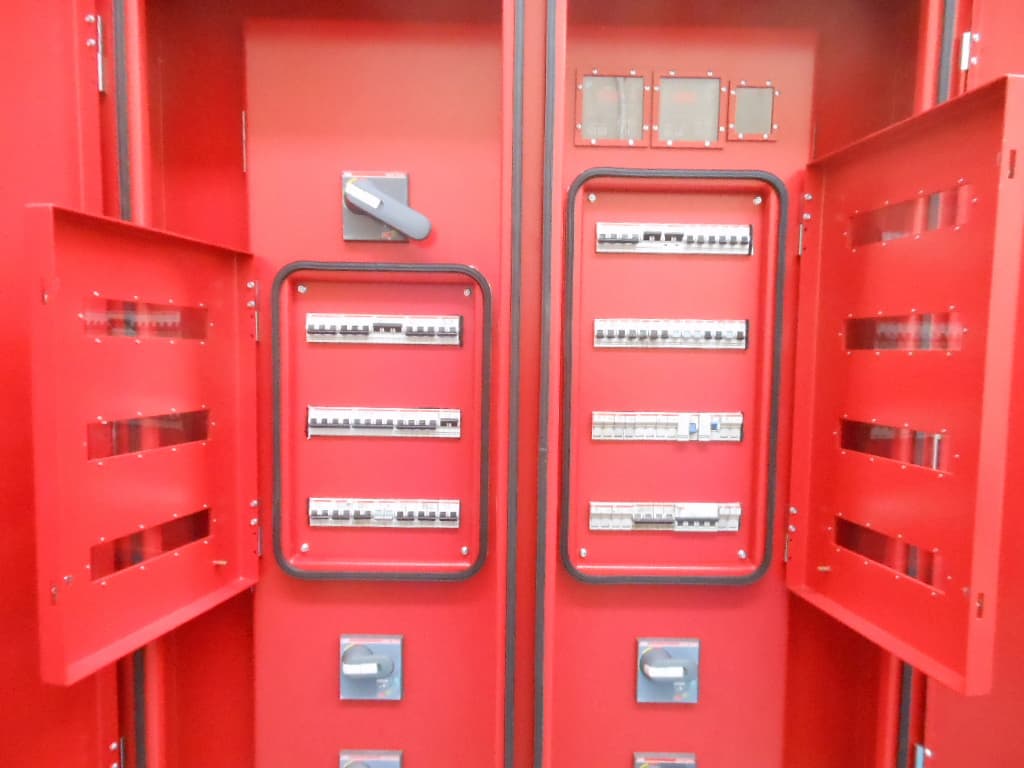

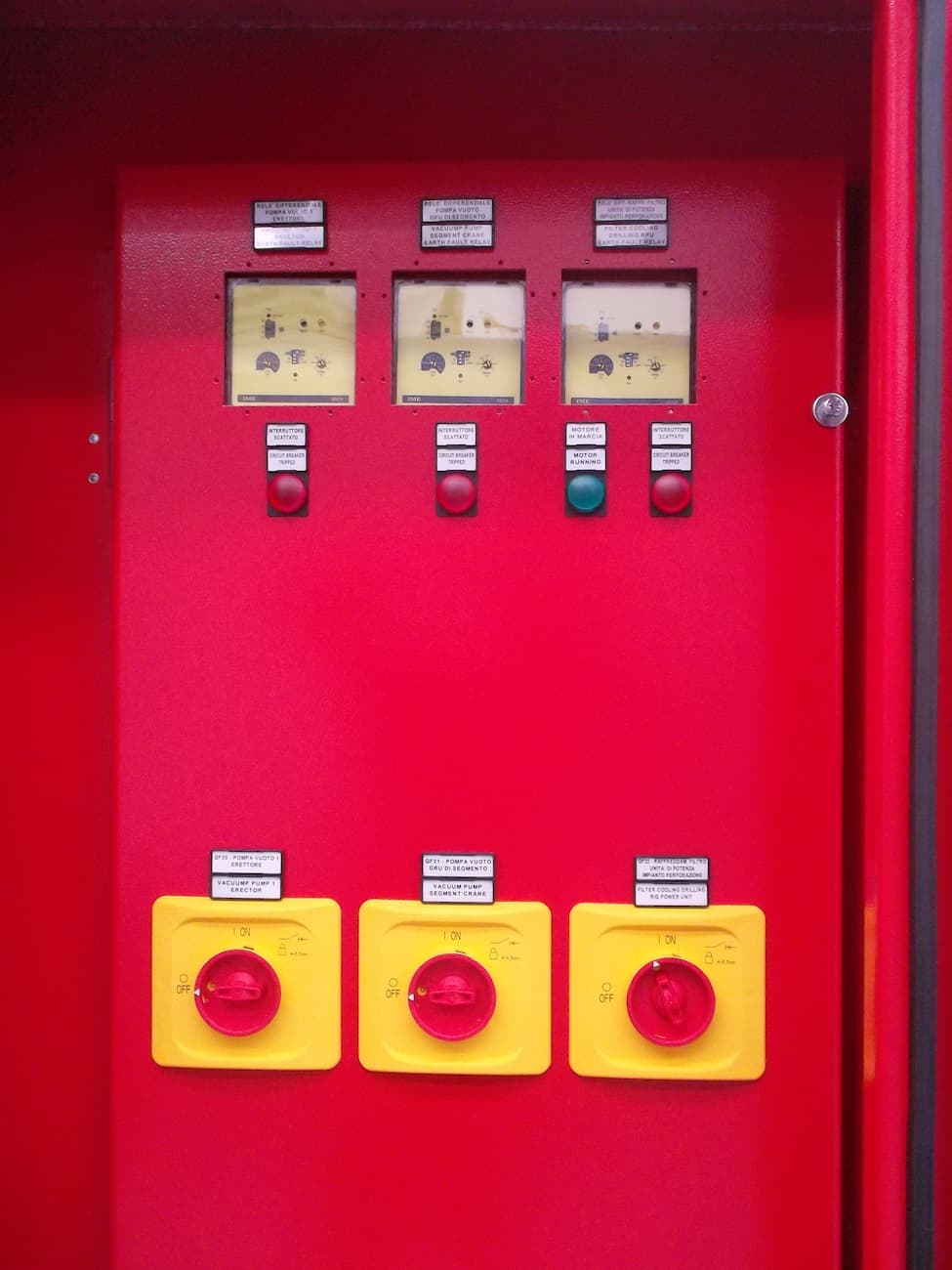

La sezione di bassa tensione o di automazione è costituita da una piastra su cui sono installate e interconnesse tra loro le apparecchiature elettriche per l’alimentazione delle utenze elettriche definite in base alle specifiche del cliente. Al fine di garantire la sicurezza dell’operatore e il grado di protezione, oltre alla porta esterna, è prevista una porta interna per l’accesso alle apparecchiature elettriche.
Modularità e personalizzazione
- Tutte le apparecchiature elettriche di potenza e gli ausiliari sono già interconnesse e collaudate in fabbrica, pronte per l’uso.
- Possibilità di rimettere a nuovo le cabine compatte di seconda mano, realizzando la revisione delle apparecchiature elettriche, valutare la sostituzione e relativo adeguamento alle normative vigenti;
- Personalizzazione delle dimensioni, del layout interno e dell’accessoriamento richiesto;

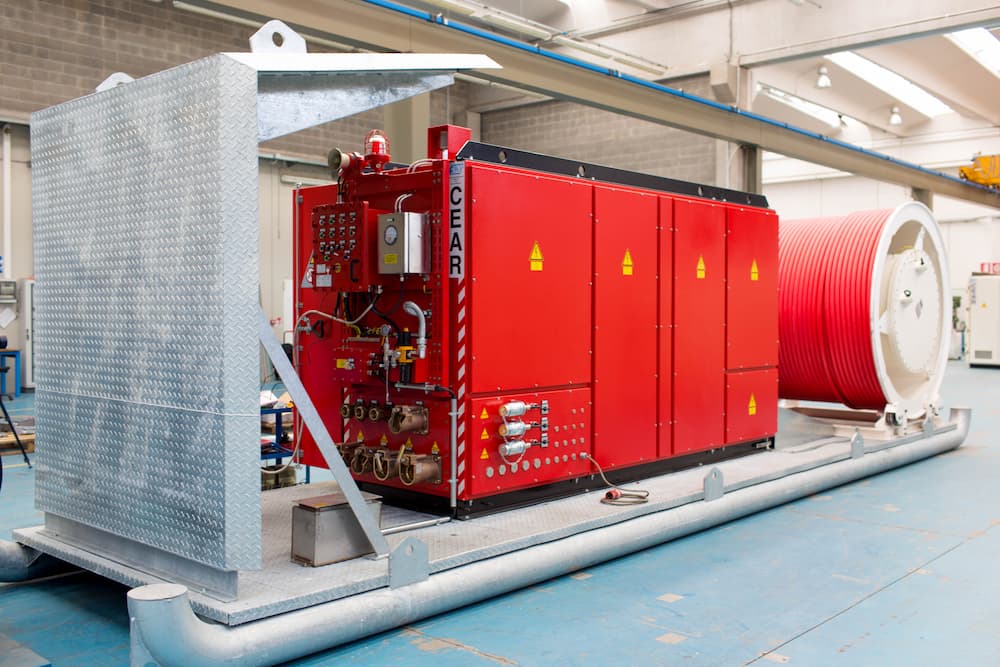

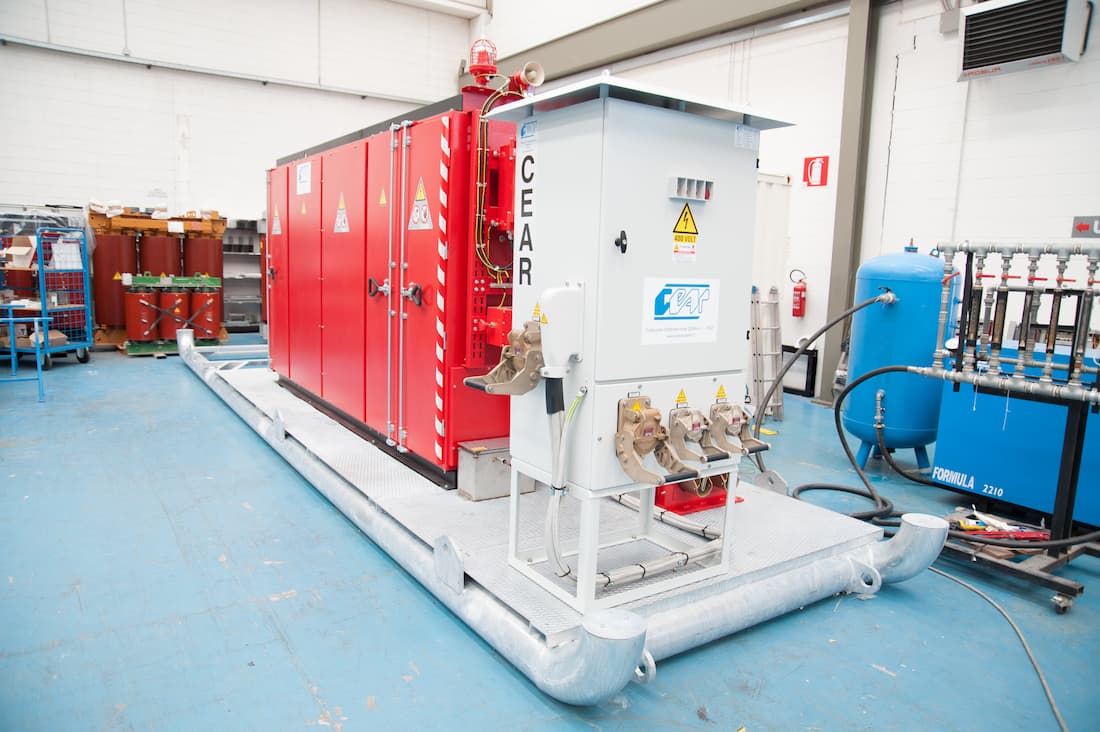

- La cabina CTS EX P è accessoriabile con slitta di trascinamento, scudo e avvolgicavo Atex.
Caratteristiche tecniche delle cabine compatte CTS EX P
| Tipo di installazione | galleria e superficie |
| Volume Nominale di pressurizzazione | Da 10 a 35m3 |
| Sovrappressione minima e massima in esercizio | Da 0,5mbar fino a 8mbar |
| Numero Vani | A partire da 1 |
| Temperatura ambiente massima | + 45°C |
| Temperatura ambiente minima | – 20°C |
| Grado di protezione esterna | IP 55 |
| Altitudine | <1000m s.l.m. |
| Umidità relativa | 0÷90% |
| Verniciatura | RAL 3020 (o su specifica cliente) |
